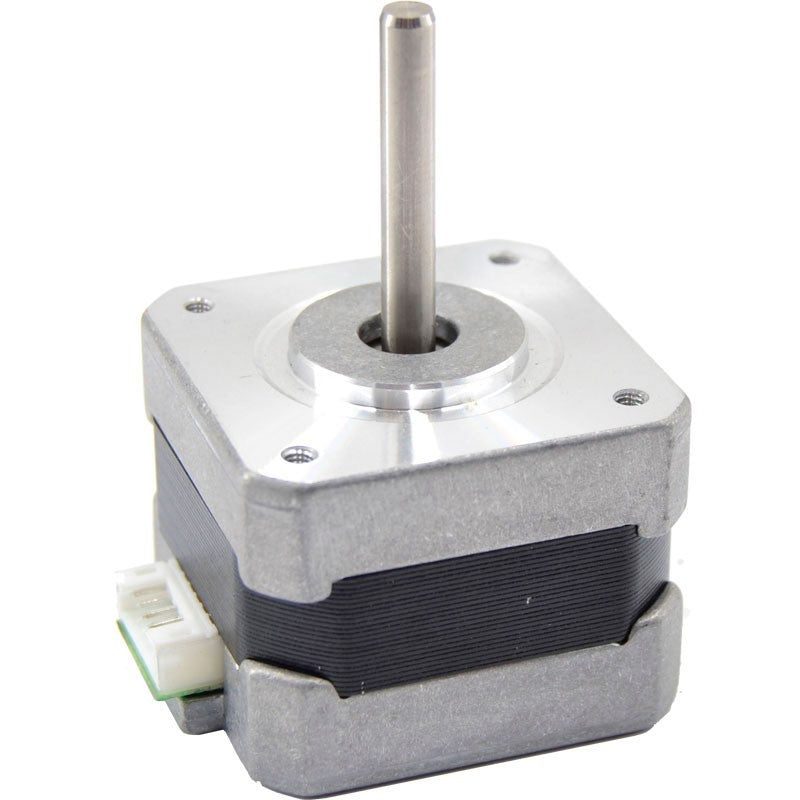

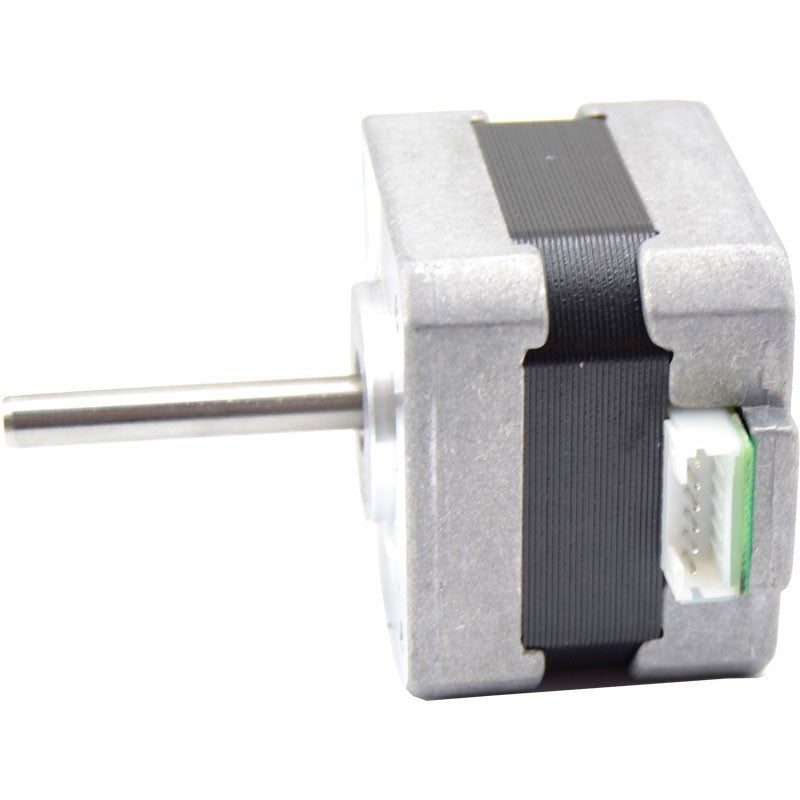

Triton Blue 17HS0019-15K - Motor paso a paso NEMA 17 de alta precisión

Triton Blue 17HS0019-15K - Motor paso a paso NEMA 17 de alta precisión

El Triton Blue S020152059, modelo 17HS0019-15K, es un motor paso a paso híbrido bipolar de alto rendimiento, diseñado para ofrecer un control de movimiento preciso y fiable en una amplia gama de aplicaciones. Este componente es un repuesto original de Triton Blue, lo que garantiza una compatibilidad y calidad idénticas a las de la pieza de fábrica, siendo la solución ideal para mantenimientos y reparaciones.

Este motor pertenece al estándar NEMA 17, caracterizado por una placa frontal de 42 x 42 mm, lo que lo convierte en una opción versátil y fácil de integrar en múltiples diseños. Con un ángulo de paso de 1,8 grados (200 pasos por revolución), proporciona un posicionamiento exacto y una repetición de movimientos suave, esencial para equipos que requieren la máxima precisión.

Gracias a su diseño robusto y a sus especificaciones técnicas optimizadas, como una corriente nominal de 0,4 A por fase y una tensión de operación de 14 V, este motor ofrece un excelente par de retención (Holding Torque) en un formato compacto. Es la pieza fundamental para los mecanismos de Paneo (Pan) y Inclinación (Tilt) en cabezas móviles de iluminación profesional, asegurando movimientos fluidos y sin vibraciones.

Características principales

• Repuesto Original Triton Blue: Garantiza una compatibilidad perfecta y un rendimiento idéntico al componente original de fábrica, asegurando una reparación fiable y duradera.
• Estándar NEMA 17: Su formato con una placa frontal de 42 x 42 mm facilita su montaje e integración en una gran variedad de equipos industriales y comerciales.
• Alta Precisión: Ofrece un ángulo de paso de 1,8°, lo que se traduce en 200 pasos por revolución completa, permitiendo un control de movimiento sumamente preciso.
• Rendimiento Estable: Diseñado para operar con una corriente baja de 0,4 A por fase, lo que asegura una generación de calor reducida y una mayor eficiencia energética.
• Construcción Híbrida Bipolar: Combina las ventajas de los motores de imán permanente y de reluctancia variable, ofreciendo un mayor par, velocidad y resolución en un tamaño compacto.
• Eje estandarizado: Equipado con un eje de 5 mm de diámetro, compatible con una amplia gama de poleas, acopladores y engranajes.

Beneficios del producto

El motor paso a paso 17HS0019-15K está diseñado para profesionales y técnicos que buscan fiabilidad y precisión. Al ser un repuesto original Triton Blue, elimina cualquier incertidumbre sobre la compatibilidad o el rendimiento, permitiendo una sustitución rápida y segura. Su alta resolución de movimiento es crucial para aplicaciones donde cada fracción de grado cuenta, como en los efectos de iluminación coreografiados o en la impresión 3D de alta definición.

La eficiencia de su diseño bipolar de 4 hilos no solo simplifica la conexión con los controladores (drivers), sino que también maximiza el par motor disponible. Esto lo convierte en una opción robusta para tareas que demandan fuerza y estabilidad, garantizando una larga vida útil incluso en condiciones de uso intensivo.

Casos de uso

Este motor es extremadamente versátil y se utiliza en una variedad de equipos que requieren control de movimiento preciso:

• Equipos de Iluminación Profesional: Es la pieza de repuesto ideal para los movimientos de Pan y Tilt en cabezas móviles de marcas reconocidas como Triton Blue, Elation, ADJ, Terbly y Ayrton.
• Impresoras 3D y CNC: Ampliamente utilizado para el movimiento de los ejes X, Y y Z en impresoras 3D y routers CNC de pequeño y mediano formato, donde la precisión es fundamental.
• Robótica y Automatización: Perfecto para proyectos de robótica, brazos robóticos y sistemas de automatización industrial que necesiten un posicionamiento exacto y repetible.
• Maquinaria Industrial: Se integra en equipos de etiquetado, máquinas de pick-and-place, y otros dispositivos de manufactura que dependen de actuadores precisos.

Preguntas frecuentes

¿Qué significa que un motor sea NEMA 17?
NEMA es un estándar establecido por la "National Electrical Manufacturers Association" de EE. UU. El número "17" se refiere a las dimensiones de la placa de montaje frontal del motor, que es de 1,7 x 1,7 pulgadas (aproximadamente 42 x 42 mm). No define las características eléctricas, pero sí garantiza la compatibilidad mecánica para el montaje.

¿Este motor es bipolar o unipolar?
El modelo 17HS0019-15K es un motor bipolar. Generalmente, estos motores tienen 4 hilos y ofrecen un mayor par de retención en comparación con los motores unipolares del mismo tamaño.

¿Cómo sé si este motor es compatible con mi cabeza móvil?
Este motor es un repuesto original para muchos modelos de Triton Blue y es compatible con una gran cantidad de equipos de marcas como Elation, ADJ, Terbly y Ayrton. La mejor forma de asegurarse es verificar el número de modelo (17HS0019-15K) en el motor que necesita reemplazar o consultar el manual de servicio de su equipo.

¿Qué tipo de controlador (driver) necesito para este motor?
Necesitará un controlador de motores paso a paso bipolar que pueda suministrar una corriente de al menos 0,4 A por fase. Controladores comunes como el A4988 o el DRV8825 son perfectamente compatibles y ampliamente utilizados en la industria.

Descripción para proyectos

Motor paso a paso híbrido bipolar de dos fases, estándar NEMA 17 con dimensiones de placa frontal de 42x42 mm. Ángulo de paso de 1,8 grados (200 pasos/revolución). Corriente nominal de 0,4 A por fase y tensión de operación de 14 V. Resistencia de fase de aproximadamente 30 ohmios. Eje con un diámetro de 5 mm. Configuración de 4 hilos para conexión a controlador bipolar. Par de retención aproximado de 26-28 N.cm. Utilizado como repuesto en equipos de iluminación profesional y maquinaria industrial.
