FactorRACK Carátula 24 Schukos - Panel para Rack 19" 6U

FactorRACK Carátula 24 Schukos - Panel para Rack 19" 6U

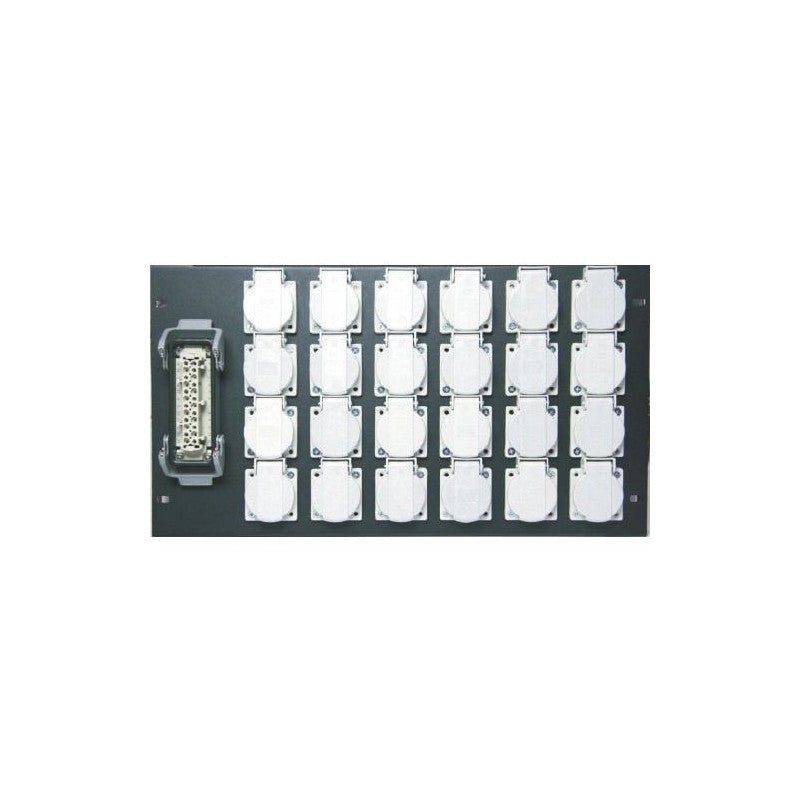

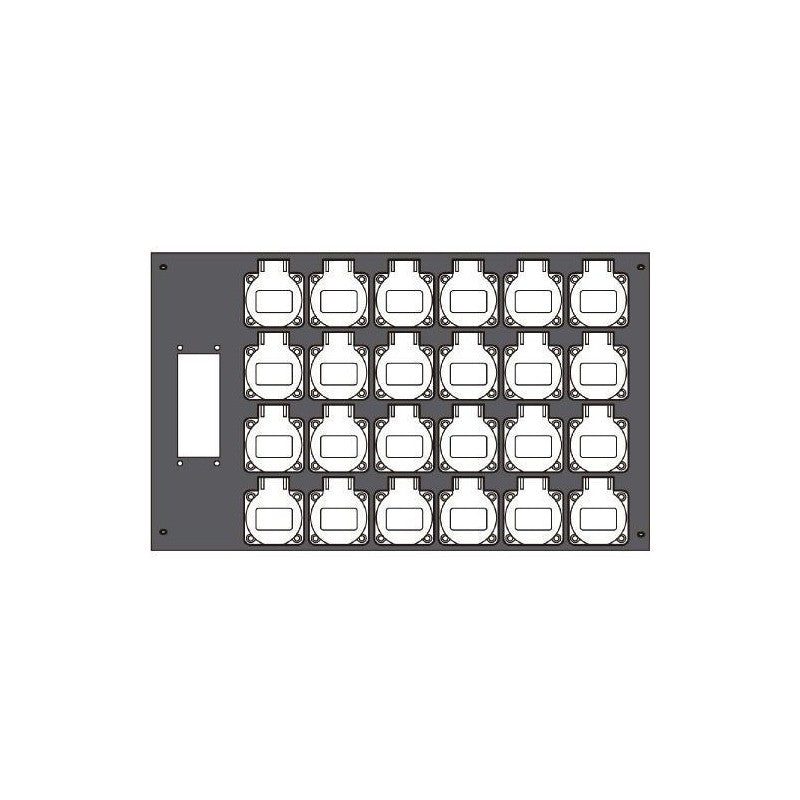

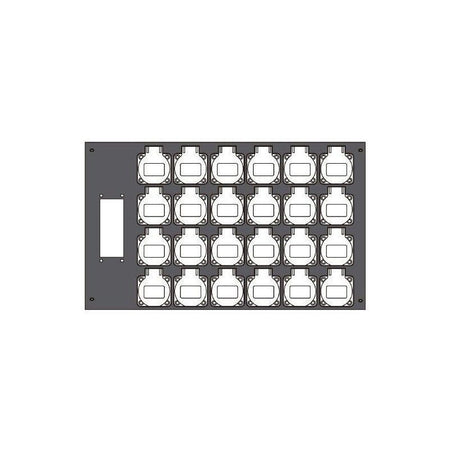

La organización de la energía eléctrica es un aspecto fundamental en cualquier montaje audiovisual o evento en directo. Para aquellos profesionales que buscan estructurar su sistema de alimentación de forma ordenada, presentamos la carátula para rack estandarizado diseñada para alojar 24 enchufes tipo Schuko y un conector multipin Harting de 24 pines. Este panel, con una altura de seis unidades (6U), es la pieza estructural clave para fabricar cuadros de distribución eléctrica y sistemas de control de iluminación completamente a medida.

Pensada específicamente para el cableado de dimmers y sistemas de potencia de alto rendimiento, esta placa metálica facilita la centralización de conexiones en un formato de uso universal en la industria. Su diseño troquelado permite integrar un punto de conexión de alta capacidad mediante el hueco destinado al Harting, y derivar la energía eléctrica de manera individual a través de las 24 salidas Schuko. Cabe destacar que el producto se suministra exclusivamente como carátula metálica, es decir, sin conectores incluidos. Esta característica brinda al usuario la libertad total para seleccionar los componentes y bases de corriente de las marcas que mejor se adapten a sus exigencias técnicas.

Características principales

• Formato estándar: Diseñado de forma específica para armarios y estructuras rack de 19 pulgadas, lo que corresponde exactamente a 48,26 centímetros de ancho.
• Dimensiones verticales: Ocupa un espacio de 6 unidades de rack (6U). Cada unidad equivale a 4,445 centímetros, resultando en una altura total de la placa de 266,70 milímetros.
• Capacidad de alojamiento: Dispone de los orificios troquelados exactos para atornillar 24 bases de corriente Schuko y una base para conector multipin Harting de 24 pines.
• Cumplimiento normativo: Fabricada siguiendo las estrictas normativas internacionales para sistemas de montaje en bastidor DIN 41 494, IEC 297 y UNE-20539.

Beneficios del producto

• Personalización total del cuadro: Al suministrarse la pieza completamente vacía, permite a los técnicos ensamblar el panel con los componentes de conexión exactos que su esquema eléctrico necesita.
• Orden y seguridad operativa: Agrupa veinticuatro tomas en un único panel frontal. Esto evita enredos de cableado, facilita la identificación visual de canales y reduce el riesgo de desconexiones accidentales.
• Integración mecánica fiable: Gracias a su diseño bajo medidas estandarizadas, la carátula encaja a la perfección en cualquier bastidor o flightcase compatible, asegurando siempre un montaje rápido y sólidamente anclado.

Casos de uso

• Montaje de armarios tipo dimmer para el control de iluminación espectacular en recintos como teatros, auditorios y salas de conciertos.
• Ensamblaje de cuadros de distribución de energía portátil para empresas de alquiler de equipamiento de sonido e iluminación.
• Instalaciones eléctricas fijas en estudios de televisión donde se requiera centralizar la alimentación de un gran número de focos mediante una única manguera multipar.

Preguntas frecuentes

¿El artículo incluye la tornillería o los conectores?

No, este producto consta únicamente de la carátula metálica de montaje. Los enchufes Schuko, el conector multipin y los tornillos necesarios para la instalación deben adquirirse por separado.

¿Cuáles son las medidas exactas de instalación en el mueble?

La placa tiene un ancho estandarizado de 48,26 centímetros y una altura que cubre 6 unidades de rack, traduciéndose en una medida vertical física de 266,70 milímetros.

¿Para qué sirve el hueco del conector Harting?

Está pensado para alojar un conector industrial masivo que actúa como entrada o salida general. Desde ese punto, el cableado interno reparte las distintas fases hacia los 24 enchufes individuales del panel.

Descripción para proyectos

Carátula de distribución eléctrica para bastidor rack estándar, con un ancho total de 48,26 centímetros y una altura de 6 unidades (266,70 milímetros). Panel frontal metálico troquelado de precisión para alojar 24 bases de toma de corriente tipo Schuko y 1 conector multipin industrial tipo Harting de 24 pines. Elemento fabricado en cumplimiento de las normativas DIN 41 494, IEC 297 y UNE-20539. Se suministra exclusivamente el panel ciego mecanizado, sin conectores, tornillería ni cableado interno, diseñado para su integración directa en armarios de control de iluminación, sistemas de dimmer y cuadros de distribución de potencia.
