Audibax PD32-6-16-32 - Distribuidor de corriente trifásica en rack con 6 salidas Schuko y Link CEE 32A

Audibax PD32-6-16-32 - Distribuidor de corriente trifásica en rack con 6 salidas Schuko y Link CEE 32A

En el ámbito de la producción técnica, audiovisual y de eventos en directo, contar con un suministro eléctrico estable, ordenado y seguro es un requisito fundamental. El distribuidor de alimentación Audibax PD32-6-16-32 ha sido desarrollado como una solución profesional de alto rendimiento para gestionar la energía de manera eficiente y protegida. Diseñado específicamente para montaje en armarios y flightcases estándar, este equipo asegura que los sistemas de audio, la iluminación escénica y los dispositivos de vídeo operen bajo parámetros eléctricos óptimos sin riesgo de caídas de tensión o sobrecargas imprevistas.

Este distribuidor de corriente trifásica soporta un amperaje de entrada de 32A y opera a una tensión de 380V AC, permitiendo distribuir la carga eléctrica general de forma balanceada a través de sus seis salidas Schuko independientes y su conexión de enlace (Link) CEE 32A de 5 polos. Esta configuración resulta excepcionalmente útil en escenarios dinámicos, ya que facilita no solo la conexión de los dispositivos finales, sino también el encadenamiento hacia cuadros secundarios, escalando así la instalación de manera limpia y profesional. La integración de pantallas digitales en el panel frontal añade un valor crucial al permitir a los técnicos monitorizar de un solo vistazo y en tiempo real tanto el voltaje como el amperaje consumido, optimizando el reparto de cargas durante el transcurso del evento.

La protección eléctrica y la integridad física del equipo son otro de los pilares del Audibax PD32-6-16-32. El sistema incorpora un disyuntor principal RCBO, que actúa de manera rápida ante corrientes residuales o derivaciones, sumado a seis interruptores magnetotérmicos MCB dedicados a salvaguardar los circuitos individuales frente a posibles sobreintensidades. Todo este conjunto técnico se encuentra encapsulado en un chasis metálico robusto que ocupa 3 unidades de rack (3U) y que, además, cuenta con certificación IP44. Esta protección garantiza resistencia ante la penetración de polvo y salpicaduras de agua, consolidándolo como una herramienta fiable y altamente resistente para aplicaciones exigentes en interiores o montajes exteriores cubiertos.

Características principales

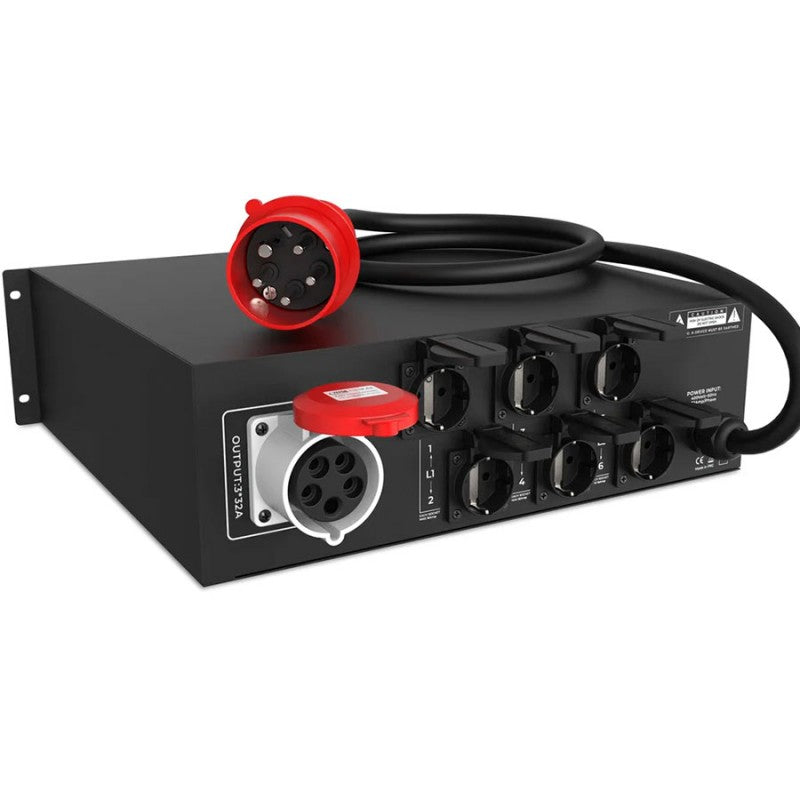

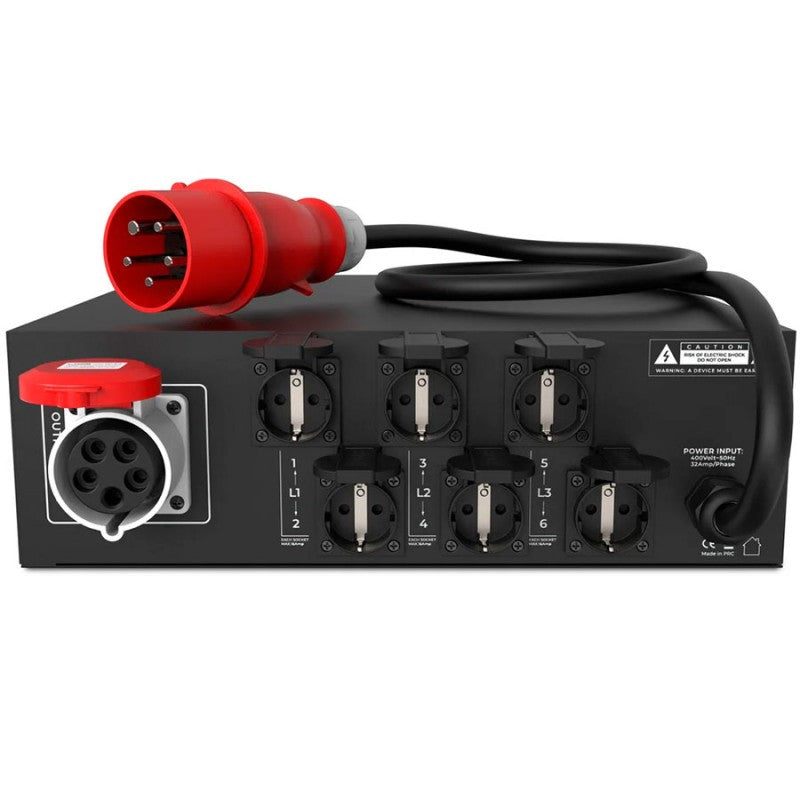

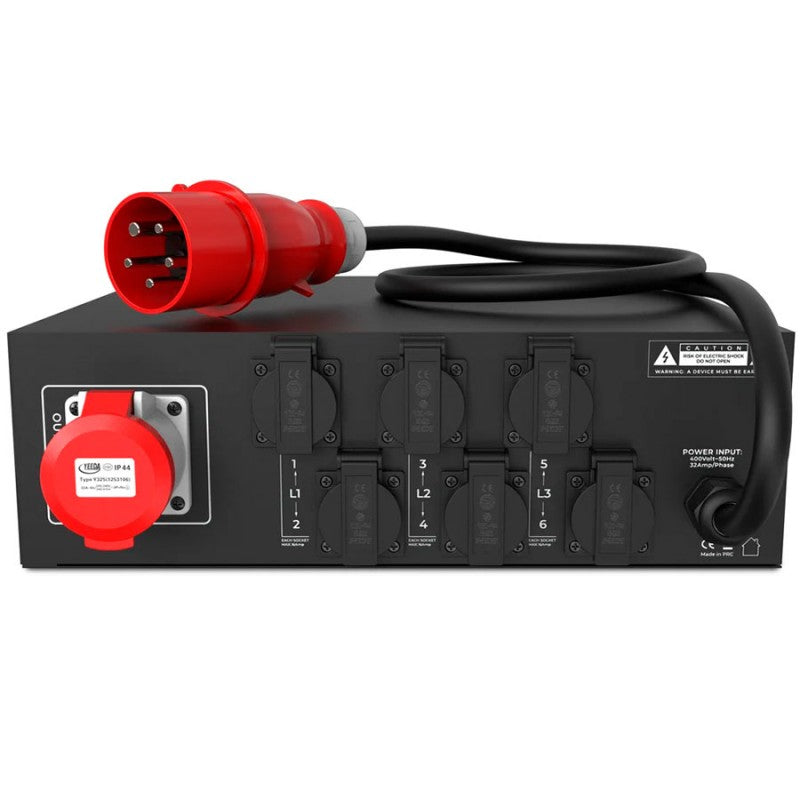

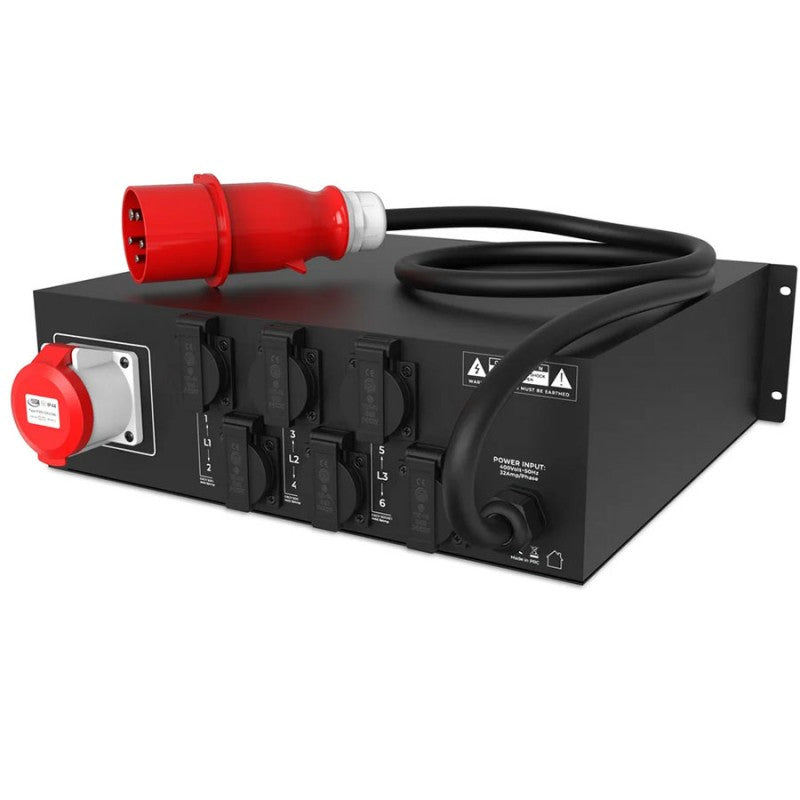

• Conectividad versátil: Incorpora 6 salidas estándar Schuko (16A) ideales para equipamiento de baja y media potencia, además de 1 salida puente CEE 32A de 5 pines para enlazar con otros distribuidores.
• Entrada de alta capacidad: Se alimenta a través de un conector CEE 32A de 5 pines integrado en un cable de 1.5 metros de longitud con una gruesa sección de 5 x 6 mm², diseñado para soportar exigencias de alta carga energética continuada.

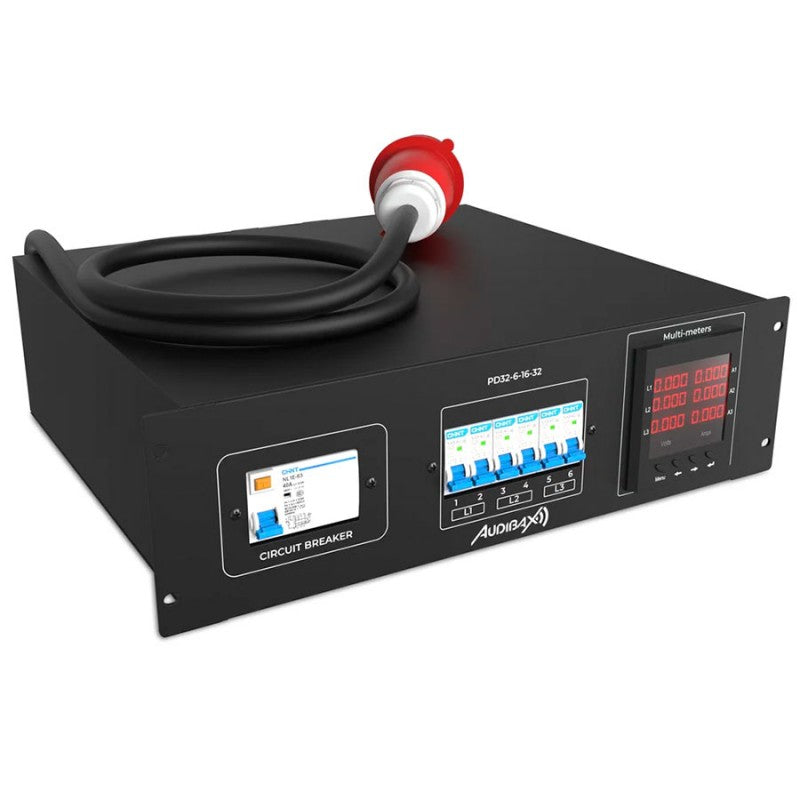

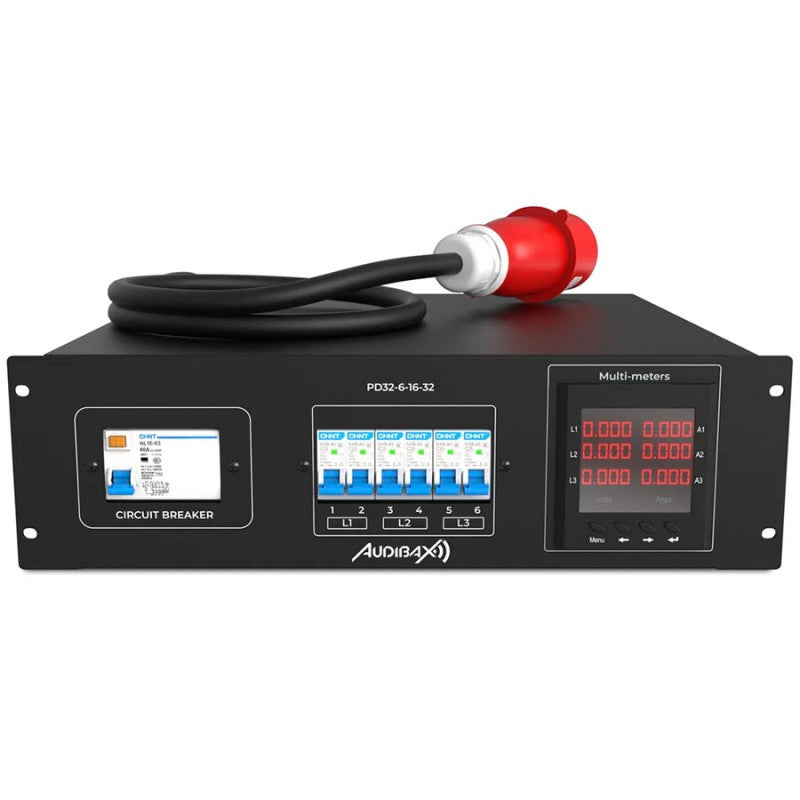

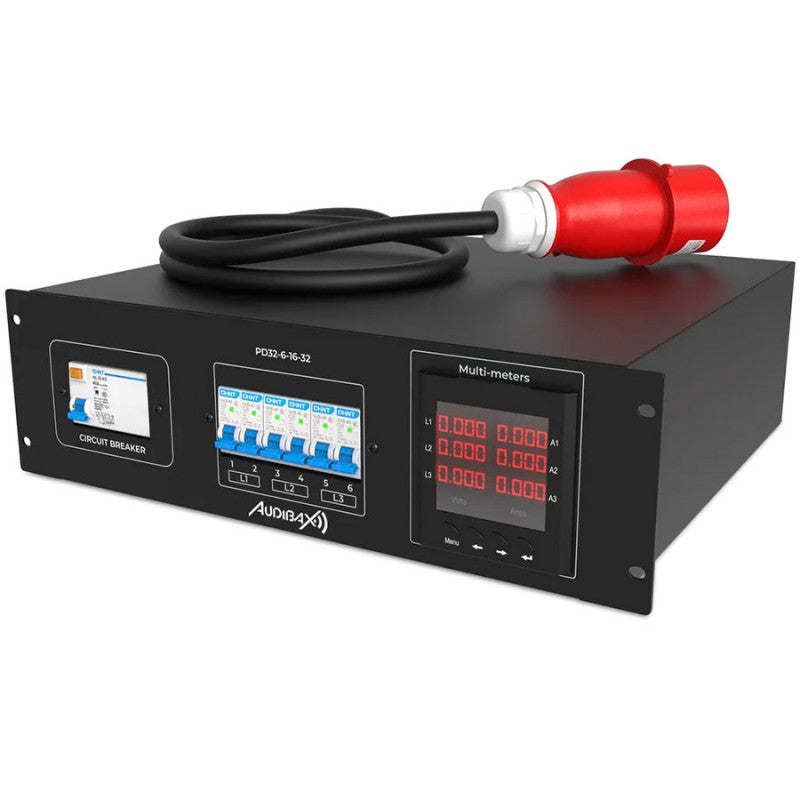

• Monitorización constante: Dispone de pantallas digitales LED de alta visibilidad para un seguimiento continuo del voltaje y amperaje, evitando desajustes y caídas del sistema.
• Sistemas de protección de precisión: Incluye un disyuntor combinado RCBO (3+N 40A/30mA) para protección general y seis interruptores MCB (1+N 25A) que protegen las diferentes líneas distribuidas.

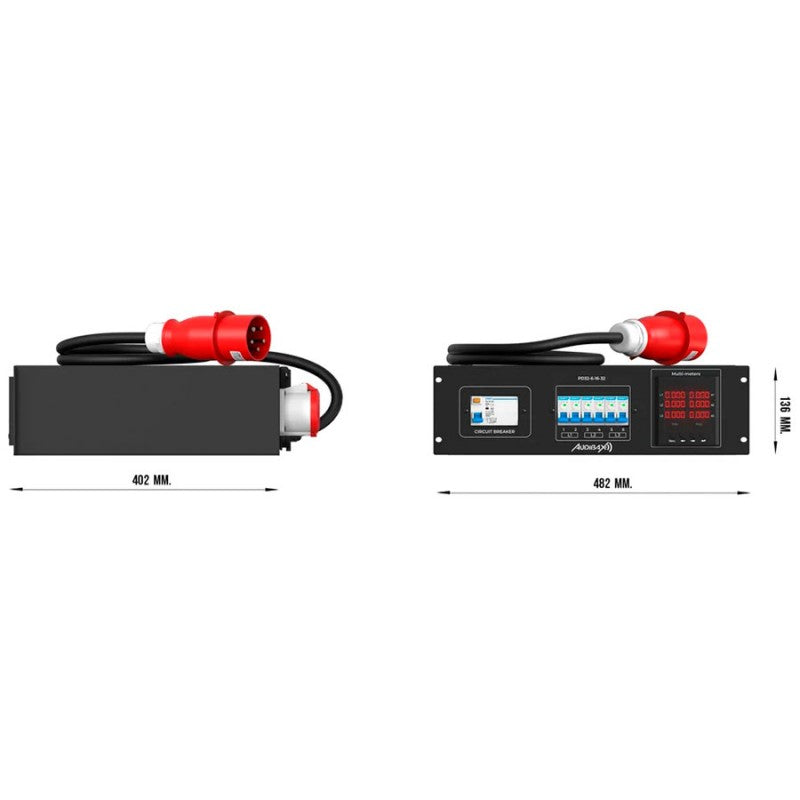

• Diseño enrackable: Formato normalizado de 19 pulgadas que ocupa 3 unidades de rack (3U), facilitando su integración en armarios eléctricos y configuraciones de escenario.
• Construcción reforzada: Carcasa metálica con acabado en negro y grado de protección IP44, ofreciendo aislamiento ante polvo y humedad.

Beneficios del producto

• Estabilidad del sistema: Garantiza que todo el equipo de sonido e iluminación reciba la energía exacta que necesita, balanceando las fases para evitar la sobrecarga de un solo canal eléctrico.
• Prevención de incidencias: Al contar con indicadores visuales digitales y sistemas avanzados de corte electromagnético, se minimiza el riesgo de dañar componentes costosos durante picos de tensión.
• Escalabilidad sencilla: La salida Link de 32A permite continuar el circuito sin tener que tirar nuevas líneas de cableado principal desde la toma de tierra o el cuadro de la acometida.
• Durabilidad a largo plazo: Su chasis metálico y certificación IP44 están pensados para soportar el trato continuo en giras, transporte de flightcases y configuraciones al aire libre.
• Cumplimiento de normativas de seguridad: Las certificaciones CE y RoHS aseguran que el equipo se ajusta a los estándares europeos de protección y fabricación responsable.

Casos de uso

• Conciertos y giras musicales: Como cuadro eléctrico principal para la derivación de energía hacia los amplificadores de sonido, procesadores y cabezas móviles de iluminación.
• Teatros y auditorios: Para la gestión de motores de escenografía, focos de gran potencia e instalaciones audiovisuales fijas o temporales.
• Estudios de televisión y platós de cine: Proporcionando un suministro eléctrico estable y sin interferencias para sistemas de cámaras, consolas de realización y focos LED de alta intensidad.
• Eventos corporativos y ferias: Alimentando de manera centralizada múltiples stands, pantallas LED gigantes y sistemas de megafonía desde una única acometida trifásica.

Preguntas frecuentes

¿Qué espacio ocupa el Audibax PD32-6-16-32 en un flightcase?
El distribuidor está diseñado para encajar en cualquier formato estándar de 19 pulgadas, ocupando exactamente 3 unidades de rack (3U), lo que lo hace bastante compacto dadas sus capacidades.

¿Qué información proporcionan las pantallas del frontal?
Las pantallas digitales ubicadas en el panel frontal ofrecen una lectura directa y en tiempo real del voltaje y el amperaje. Esta lectura es vital para que los técnicos puedan equilibrar el consumo por fase y evitar así la activación de las protecciones eléctricas por sobrecarga.

¿Es posible conectar este equipo a la intemperie?
El equipo posee un grado de protección IP44, lo que significa que está protegido frente a objetos sólidos mayores de 1 milímetro y contra salpicaduras de agua en cualquier dirección. Aunque es sumamente resistente para aplicaciones profesionales de escenario, no es sumergible y debe estar a cubierto en caso de lluvia directa prolongada.

¿El cable principal de alimentación viene incluido?
Sí, incluye un cable de 1.5 metros de longitud altamente resistente con una sección interna de 5 x 6 mm², terminado en un conector CEE 32A de 5 polos, listo para ser conectado a una fuente de energía trifásica de 380V.

¿Si se produce un cortocircuito en una de las salidas, se corta toda la corriente?
Dependerá de la naturaleza del fallo. Si ocurre una sobrecarga en un circuito concreto, actuará el MCB (Magnetotérmico) asignado a esa zona, manteniendo las demás operativas. Si se detecta un fallo de derivación a tierra grave, actuará el RCBO general para salvaguardar a las personas y a la instalación completa.

Descripción para proyectos

Distribuidor de alimentación eléctrica trifásica para montaje en rack de 19 pulgadas (3U). Tensión de operación de 380V AC (50/60 Hz) con una intensidad de entrada de 32A. Incorpora conector de entrada CEE 32A de 5 polos (3P+N+E) fijado mediante cable de 1.5 metros con sección de 5 x 6 mm². Dispone de 7 salidas totales: 6 salidas individuales formato Schuko (16A) y 1 salida de enlace (Link) CEE 32A de 5 polos. Equipado con protección general mediante disyuntor residual combinado RCBO (3+N 40A/30mA) y protección por circuitos mediante 6 interruptores magnetotérmicos MCB (1+N 25A). Integra pantallas digitales de lectura para monitorización instantánea de voltaje y amperaje. Chasis de construcción metálica, grado de protección IP44. Certificaciones CE y RoHS.
