Audibax CM-8-SCP - Controlador de 8 Canales para Motores de Cadena con Salidas CEE y Socapex

Audibax CM-8-SCP - Controlador de 8 Canales para Motores de Cadena con Salidas CEE y Socapex

El Audibax CM-8-SCP es un controlador de motores de elevación de alta gama diseñado específicamente para satisfacer las necesidades de las aplicaciones de rigging más exigentes. Este equipo es una pieza fundamental para profesionales que trabajan en escenarios, eventos en directo, giras y todo tipo de instalaciones técnicas que requieren el manejo seguro y coordinado de estructuras suspendidas. Gracias a su capacidad para gestionar hasta ocho motores de cadena de forma simultánea e independiente, proporciona un control centralizado que optimiza los tiempos de montaje y garantiza la máxima seguridad operativa en cualquier recinto.

Construido para soportar los rigores del uso profesional continuado, este controlador se presenta en un formato de bastidor estándar de 19 pulgadas, lo que facilita enormemente su integración en racks de producción técnica y flight cases de gira. Su chasis metálico robusto cuenta con un grado de protección IP44, lo que asegura su resistencia frente a la intemperie, la entrada de partículas y las salpicaduras de agua, un factor indispensable para el trabajo en exteriores, festivales al aire libre o en condiciones ambientales adversas.

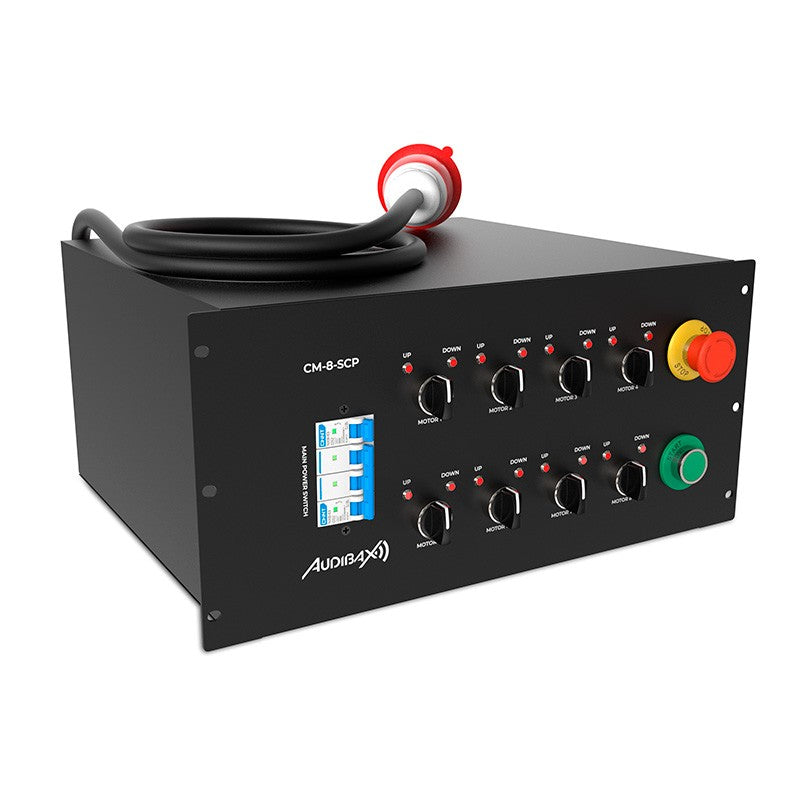

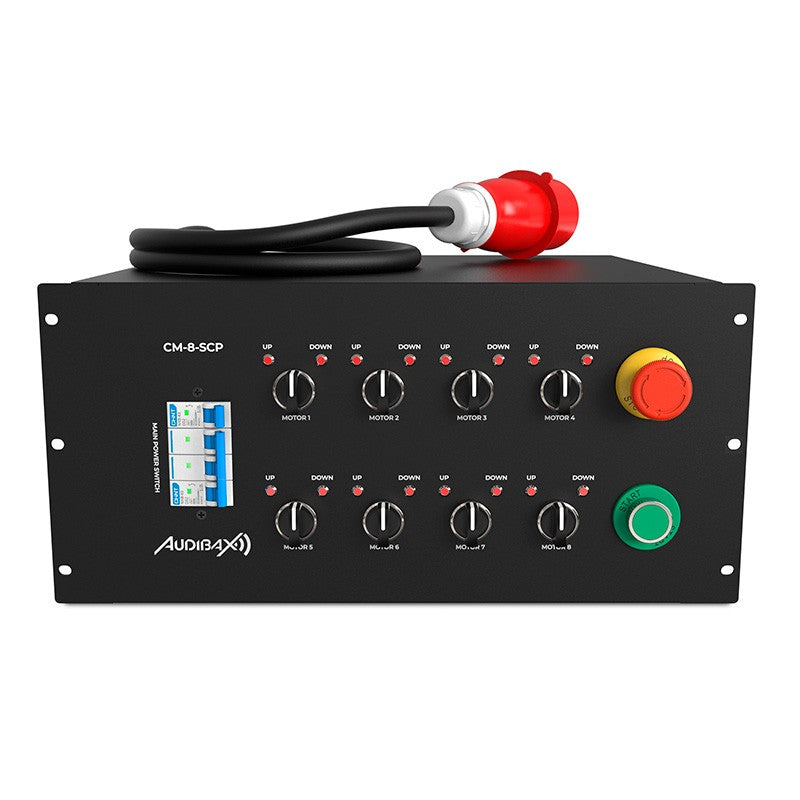

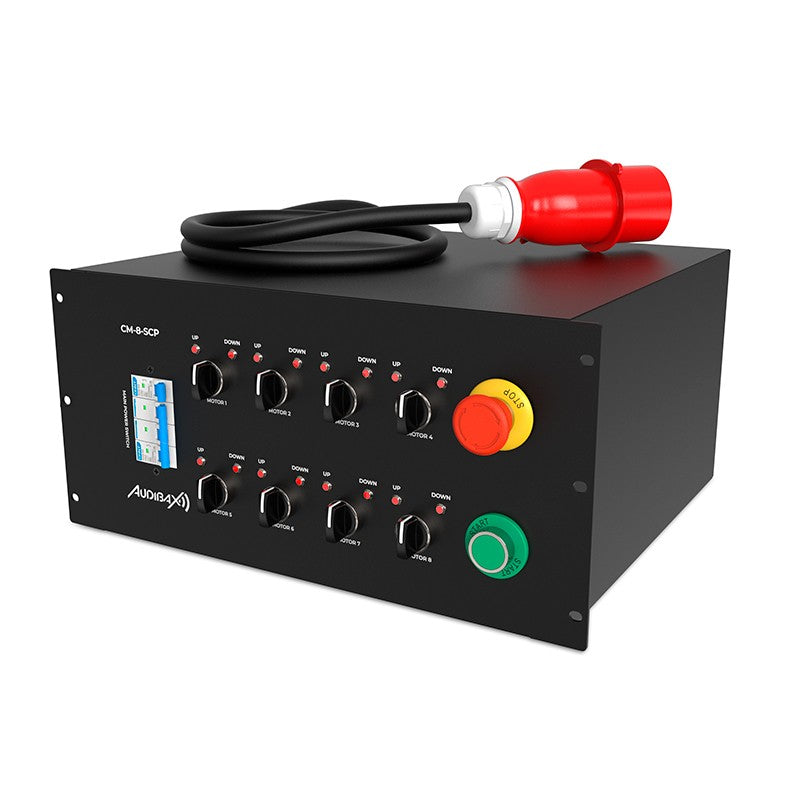

La seguridad y la precisión son los pilares fundamentales de este sistema. El dispositivo incorpora un mecanismo de parada de emergencia mediante una seta de impacto altamente visible y de rápida acción, capaz de detener por completo la operativa general en fracciones de segundo. Además, cada uno de los ocho canales dispone de su propio disyuntor eléctrico independiente y un conmutador de inversión de fase, lo que otorga al operador un control absoluto sobre el movimiento individual de cada motor. La función de monitorización de fase integrada asegura que la alimentación trifásica que llega a los equipos sea siempre la correcta, previniendo accidentes técnicos y protegiendo el valioso equipamiento de rigging.

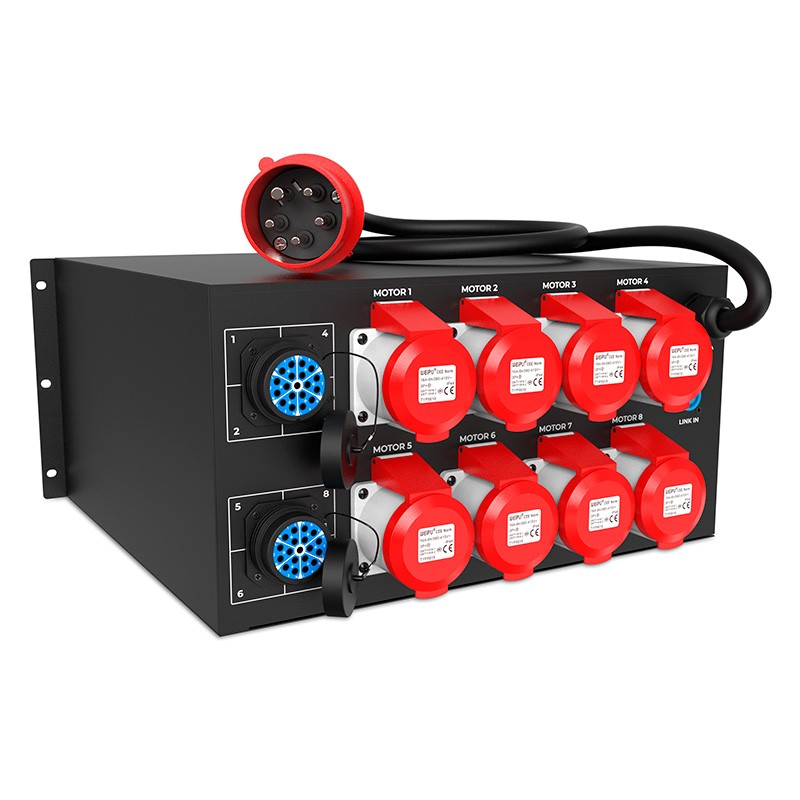

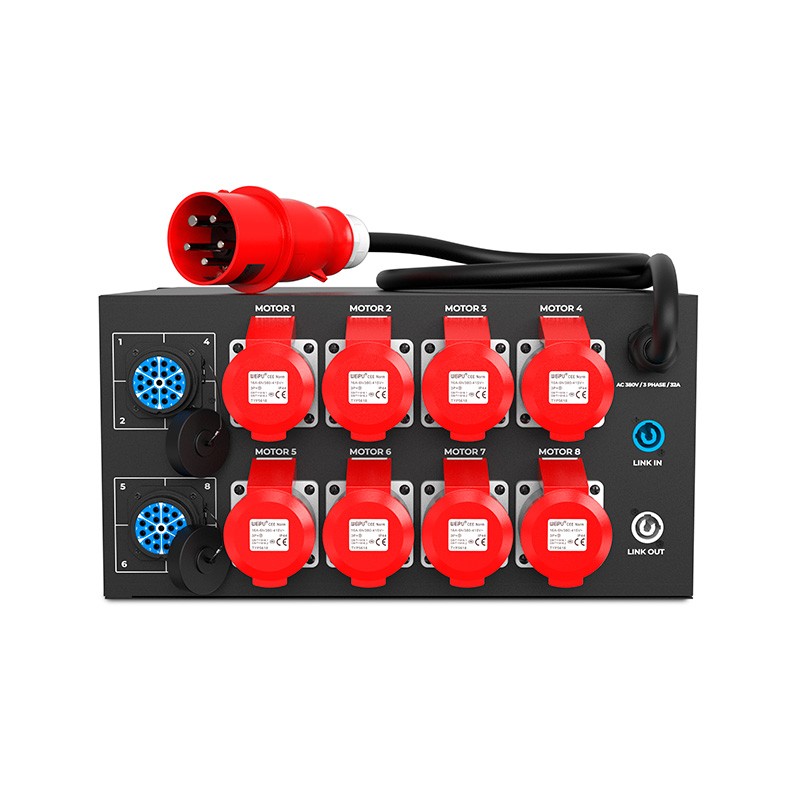

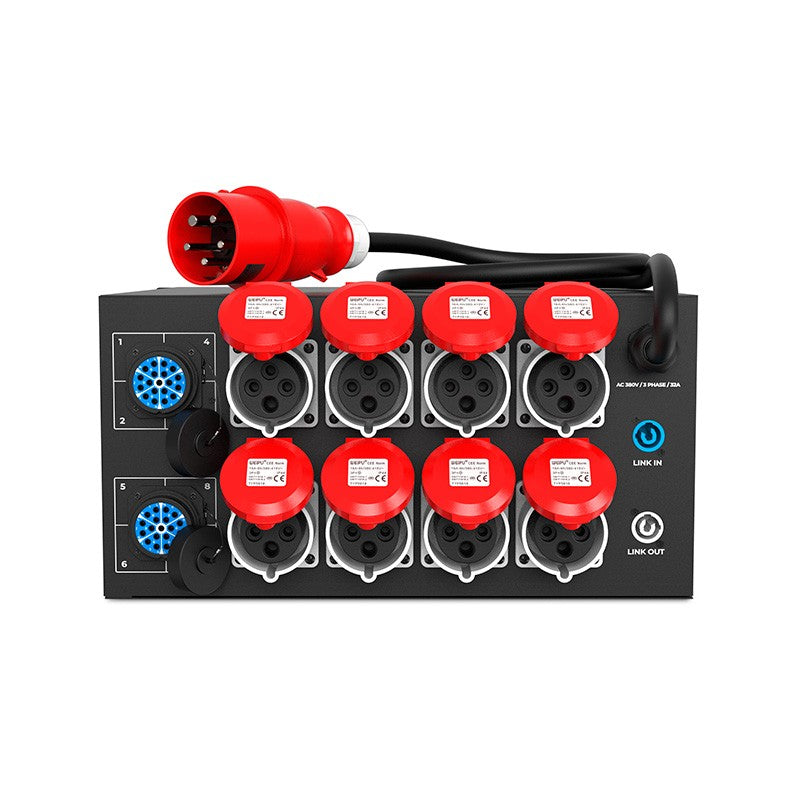

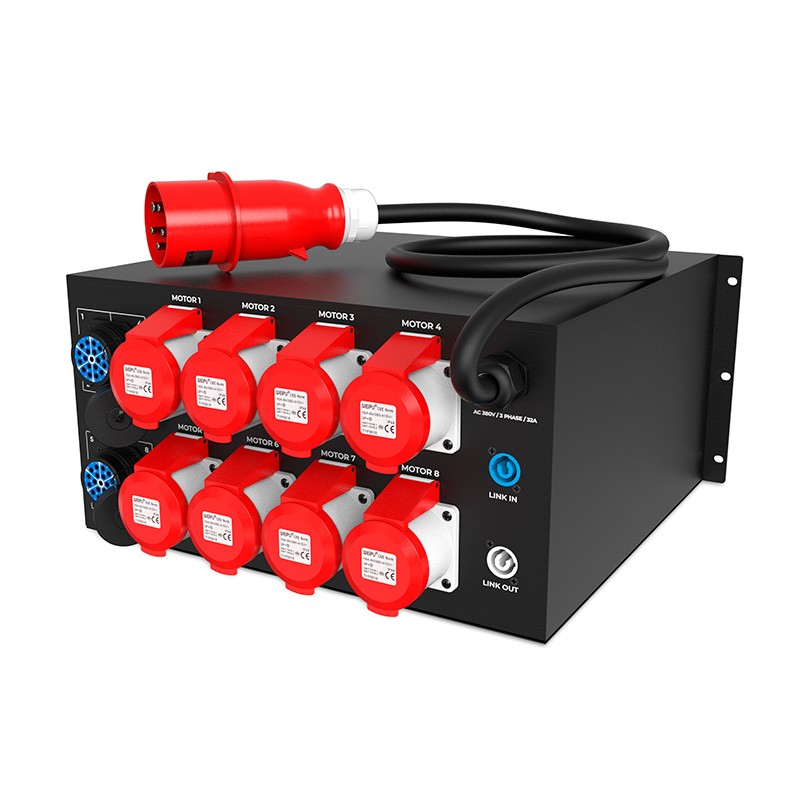

En el apartado de conectividad, este controlador destaca por su extraordinaria versatilidad y adaptación a estándares de la industria. Está equipado con una entrada de corriente CEE de 32A y 5 pines, distribuyendo la energía a través de ocho conectores CEE de 16A y 4 polos, además de incluir dos salidas multipin Socapex de 19 polos. Esta combinación permite adaptar el conexionado a diferentes tipos de cableado y arquitecturas. Por si fuera poco, su sistema de enlace Master/Slave a través de conectores PowerCON permite encadenar múltiples unidades, ampliando sin complicaciones el número de canales controlables para proyectos a gran escala.

Características principales

• Control multicanal avanzado: Gestión independiente y simultánea de hasta 8 motores de cadena, optimizando el izado de maniobras y estructuras complejas.
• Formato estándar de integración: Diseño en formato rack de 19 pulgadas que permite una instalación limpia y segura en armarios de producción.
• Conectividad dual de salida: Equipado con 8 salidas CEE de 16A (4 polos) y 2 salidas Socapex (19 polos), ofreciendo flexibilidad para el uso de mangueras multipar o cableado individual.
• Entrada de alimentación de alta capacidad: Conector principal CEE de 32A (5 pines) acoplado a un cable de 1,5 metros de longitud con una sección industrial de 5 x 6 milímetros cuadrados.
• Sistemas de seguridad integrales: Incluye un pulsador central de parada de emergencia, disyuntores de protección independientes por cada canal y sistema avanzado de monitorización de fase.
• Ajuste de dirección individual: Conmutadores de inversión de fase dedicados por canal que facilitan la calibración y el ajuste de sentido de giro de cada motor de forma totalmente aislada.
• Capacidad de expansión: Conectores PowerCON de entrada y salida para el enlace de múltiples controladores en modo Master/Slave, permitiendo escalar el sistema de izado según las necesidades del recinto.
• Construcción resistente: Chasis construido en metal reforzado con certificación de protección IP44, diseñado para resistir las condiciones duras de trabajo en directo.

Beneficios del producto

El Audibax CM-8-SCP está orientado a ingenieros de rigging, técnicos de escenario y empresas de producción audiovisual que requieren un equipo fiable y sin margen de error. Uno de sus principales beneficios es la centralización segura del control de las estructuras suspendidas, lo que minimiza los riesgos de desequilibrio durante la elevación de trusses, pesados sistemas de iluminación o arreglos lineales de sonido (Line Array).

Al contar con salidas combinadas CEE y Socapex en el panel frontal y trasero, las empresas de alquiler de equipamiento técnico pueden unificar su inventario de distribución eléctrica, ya que el controlador es totalmente compatible con los diferentes estándares de cableado de la industria mundial. El uso de las salidas Socapex, en particular, reduce drásticamente la cantidad de cables necesarios en las alturas, simplificando el tendido y reduciendo considerablemente los tiempos de montaje y desmontaje de los espectáculos.

La seguridad pasiva y activa que ofrece este modelo aporta tranquilidad al equipo técnico durante las maniobras. Al disponer de protecciones y cortes individuales por canal, una eventual sobrecarga en un motor específico no compromete el suministro ni el funcionamiento del resto del sistema. Asimismo, su diseño escalable asegura que la inversión sea duradera, ya que la empresa puede comenzar operando con una unidad maestra e incorporar más controladores esclavos a medida que las producciones crecen en envergadura y complejidad.

Casos de uso

• Conciertos y festivales de música: Elevación precisa de grandes parrillas de iluminación, muros de pantallas LED modulares y sistemas de megafonía pesados en escenarios tanto de exterior como de interior.
• Teatro y artes escénicas: Control riguroso de la maquinaria escénica y varas motorizadas de los teatros, donde se requiere un movimiento coordinado de la escenografía para cambios de acto.
• Eventos corporativos y ferias de muestras: Montaje estructural de truss para stands de gran formato y recintos feriales, asegurando un entorno de trabajo homologado y seguro para los asistentes.
• Instalaciones fijas en recintos: Equipamiento técnico permanente en pabellones deportivos, palacios de congresos, estudios de televisión o auditorios que necesitan variar la disposición de su carga suspendida de manera habitual.

Preguntas frecuentes

¿Es posible ampliar el número de motores controlados si el proyecto requiere más de 8 canales?

Sí, este modelo dispone de una función de enlace mediante conexión In / Out a través de conectores PowerCON. Esto permite conectar varias unidades CM-8-SCP entre sí en un entorno Master/Slave, para gestionar de manera sincronizada una cantidad superior de motores desde un único punto maestro.

¿Qué tipo de cableado soporta para conectar los motores?

El dispositivo ofrece máxima flexibilidad logística al integrar dos estándares del mercado. Cuenta con 8 salidas individuales CEE de 16A y 4 polos para motores de forma directa, y al mismo tiempo incorpora 2 salidas multipin Socapex de 19 polos, ideales para utilizar mangueras multipar y reducir el desorden de cables en grandes alturas.

¿El controlador está protegido contra cortocircuitos o bloqueos mecánicos del motor?

Sí, cuenta con un disyuntor eléctrico independiente para cada uno de sus ocho canales. Esto asegura que si ocurre un problema de sobrecarga de peso o bloqueo en un motor, se cortará el suministro únicamente en esa línea, y el resto de canales continuará operando de forma intacta.

¿Puede utilizarse este controlador en montajes al aire libre o bajo la lluvia?

El chasis del equipo cuenta con un grado de protección certificado IP44. Esto significa que está debidamente aislado contra la penetración de objetos sólidos mayores a 1 milímetro y contra salpicaduras o proyecciones de agua desde cualquier dirección, haciéndolo apto para entornos de trabajo al aire libre moderados.

¿Qué requerimientos eléctricos necesita la máquina para funcionar?

El equipo necesita una acometida de conexión trifásica. Funciona con un voltaje de entrada de 380V AC a 50/60 Hz y requiere ser alimentado a través de su toma CEE de 32A de 5 pines, soportando una potencia máxima operativa de 2,1 kW.

Descripción para proyectos

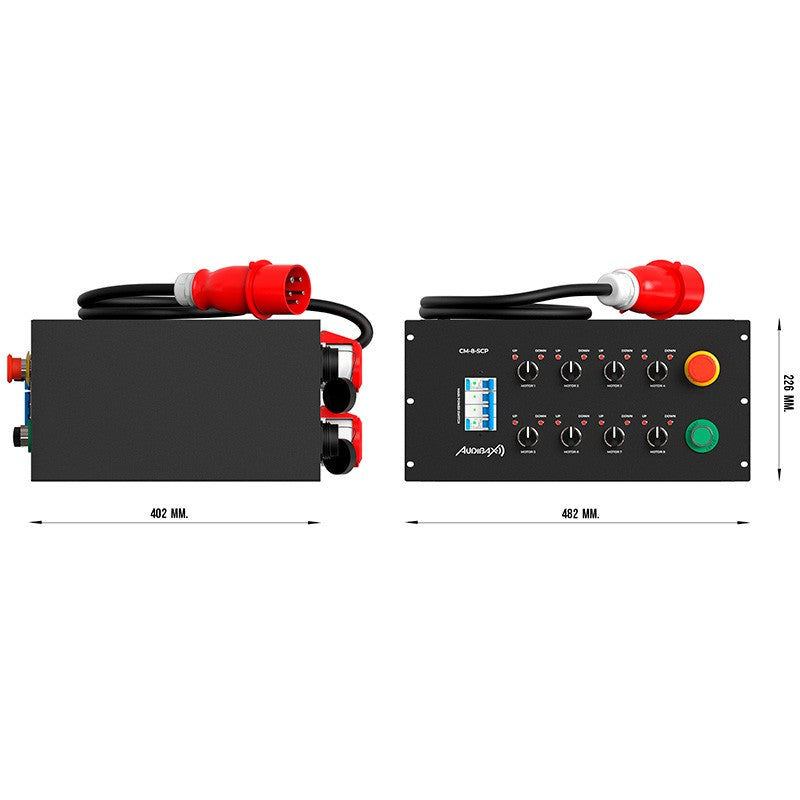

Controlador de motores de cadena de 8 canales independientes en formato de montaje rack de 19 pulgadas (dimensiones 402 x 482 x 226 milímetros). Alimentación de entrada y salida de 380V AC, 50/60 Hz, con potencia máxima admitida de 2,1 kW. Incorpora un conector de entrada CEE 32A de 5 pines con un cable fijo de 1,5 metros (sección interna de 5 x 6 milímetros cuadrados). Distribución de salida mediante 8 conectores CEE 16A de 4 polos y 2 conectores multipin Socapex de 19 polos. Cuenta con puerto In/Out Master/Slave vía PowerCON. Equipamiento de seguridad compuesto por pulsador de parada de emergencia por impacto, disyuntor por canal, monitorización de fase y conmutadores de inversión de fase por salida. Chasis metálico con grado de protección ambiental IP44. Dispositivo conforme a las normativas de certificación CE (Low Voltage Directive 2014/35/EU, EMC Directive 2014/30/EU) y RoHS (Directive 2011/65/EU).
