Admiral Cable DMX 5 Pines 10m - Conexión de Iluminación

Admiral Cable DMX 5 Pines 10m - Conexión de Iluminación

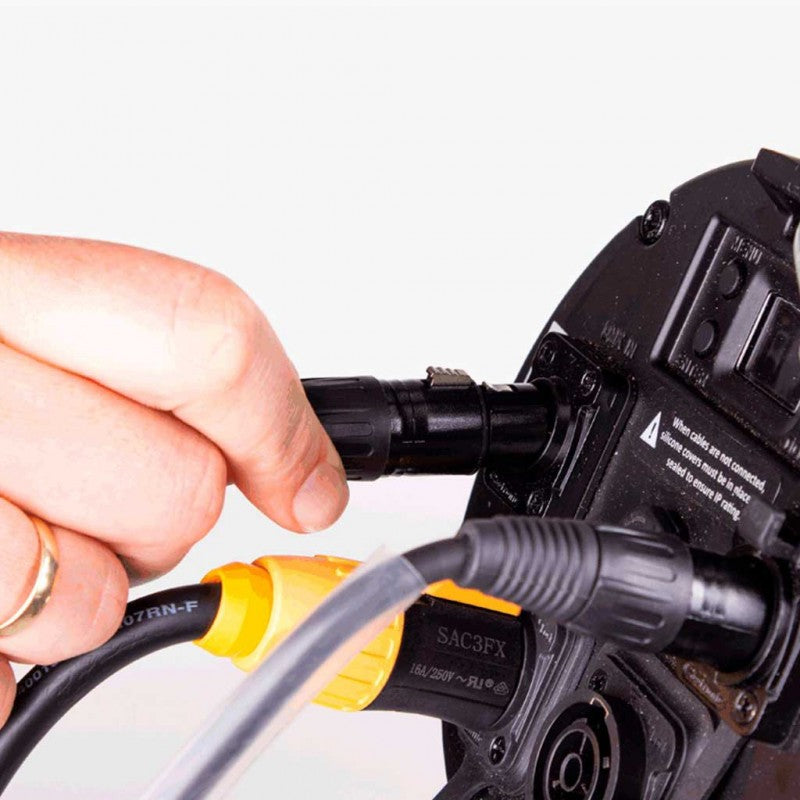

El cable DMX de 5 pines y 10 metros de la marca Admiral es una solución definitiva para los profesionales de la iluminación, técnicos audiovisuales y empresas de alquiler de equipamiento. Diseñado meticulosamente para garantizar una transmisión de señal DMX impecable y constante, este cable de color negro se integra de manera muy discreta en cualquier escenario, estudio o instalación arquitectónica. Su proceso de fabricación bajo altos estándares de calidad asegura que dispositivos clave como cabezas móviles, máquinas de humo, cegadoras y diversos efectos de iluminación respondan con la máxima precisión durante cualquier evento.

La flexibilidad y la resistencia mecánica que ofrece su estructura lo convierten en una opción prioritaria en el sector del espectáculo. Al tener que soportar las exigencias de montajes y desmontajes continuos propios de las giras y producciones efímeras, el cable DMX de Admiral está concebido para resistir el trato duro. Además, incluye un detalle operativo muy valorado por el personal de logística: una funda termorretráctil transparente en sus extremos. Este añadido facilita la inserción de logotipos de empresa, la identificación visual de diferentes longitudes o la aplicación de códigos de barras internos, optimizando la organización en el almacén y agilizando el flujo de trabajo en el terreno.

A nivel técnico de transmisión, este producto cuenta con conectores XLR de 5 pines ensamblados a un cableado interno de cobre trenzado de 2 x 0,22 mm². Está acompañado de un sistema integral de apantallamiento múltiple formado por una lámina doble de aluminio y una trenza de cobre estañado. Toda esta construcción mantiene una impedancia rigurosa de 120 ohmios, esencial para evitar las fluctuaciones, la degradación de los datos o los rebotes de señal inherentes al protocolo DMX. Físicamente presenta conectores de 5 pines, pero está internamente configurado con un par DMX, teniendo conectados exclusivamente los pines 1, 2 y 3.

Características principales

• Longitud total de 10 metros, proporcionando un alcance amplio para grandes montajes.

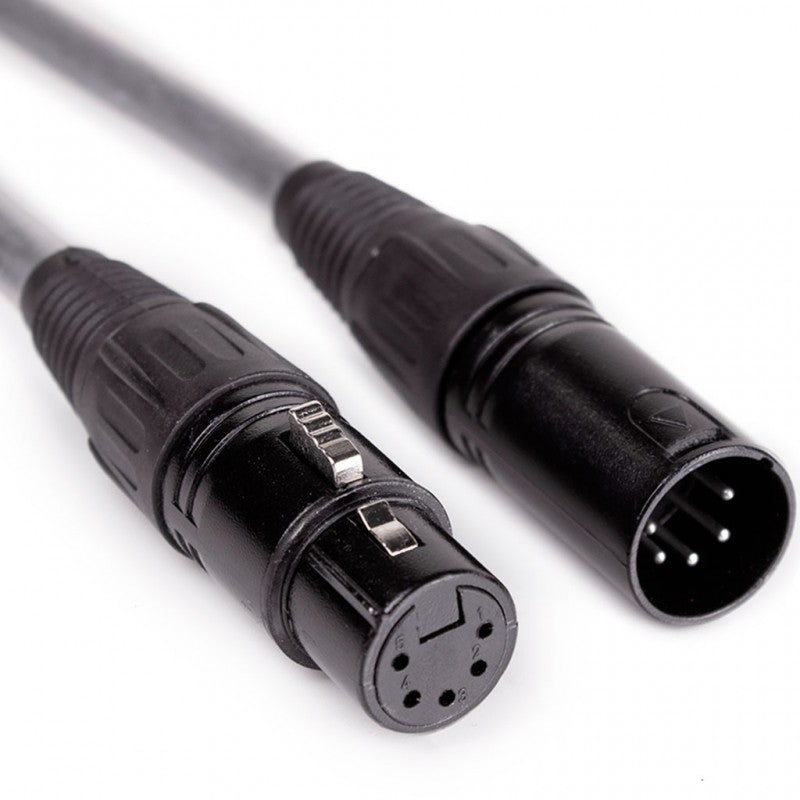

• Conectores XLR de 5 pines (un extremo macho y un extremo hembra) con acabado en color negro.
• Impedancia mantenida de 120 ohmios para garantizar la integridad de la señal DMX.
• Doble blindaje de aluminio combinado con trenza de cobre para repeler interferencias externas.
• Incorpora una funda termorretráctil para permitir el marcado y la personalización rápida de los cables.
• Diámetro exterior de 6,5 mm que ofrece un equilibrio ideal entre robustez y flexibilidad.

Beneficios del producto

El diseño del cable DMX Admiral está enfocado en proporcionar tranquilidad operativa total en los momentos críticos de un evento en directo. Al evitar las fallas de conexión y la pérdida de datos de iluminación, los operadores pueden confiar en respuestas de equipo completamente estables. Su gran flexibilidad reduce el riesgo de rotura interna de los hilos de cobre al ser enrollado y desenrollado cientos de veces. Para las empresas de alquiler, la capacidad de identificar y clasificar sus líneas mediante la funda retráctil ahorra importantes costes en control de inventario y reduce la pérdida de material en instalaciones compartidas.

Casos de uso

Este producto resulta imprescindible en instalaciones fijas de gran envergadura como teatros tradicionales, modernos auditorios, discotecas o salas de conciertos. Asimismo, su resistencia estructural lo adecúa perfectamente a aplicaciones completamente móviles, siendo la columna vertebral en la comunicación de iluminación de compañías de teatro en gira, montaje de festivales, ferias de muestras y servicios audiovisuales de alquiler.

Preguntas frecuentes

¿Están conectados internamente los cinco pines de los conectores XLR?
No, de acuerdo con las especificaciones habituales para el control de un único universo DMX, este cable está diseñado con un solo par DMX (dos cables más malla), utilizando los pines 1, 2 y 3. Los pines 4 y 5 permanecen sin conexión.

¿Qué función cumple la funda retráctil que se menciona?

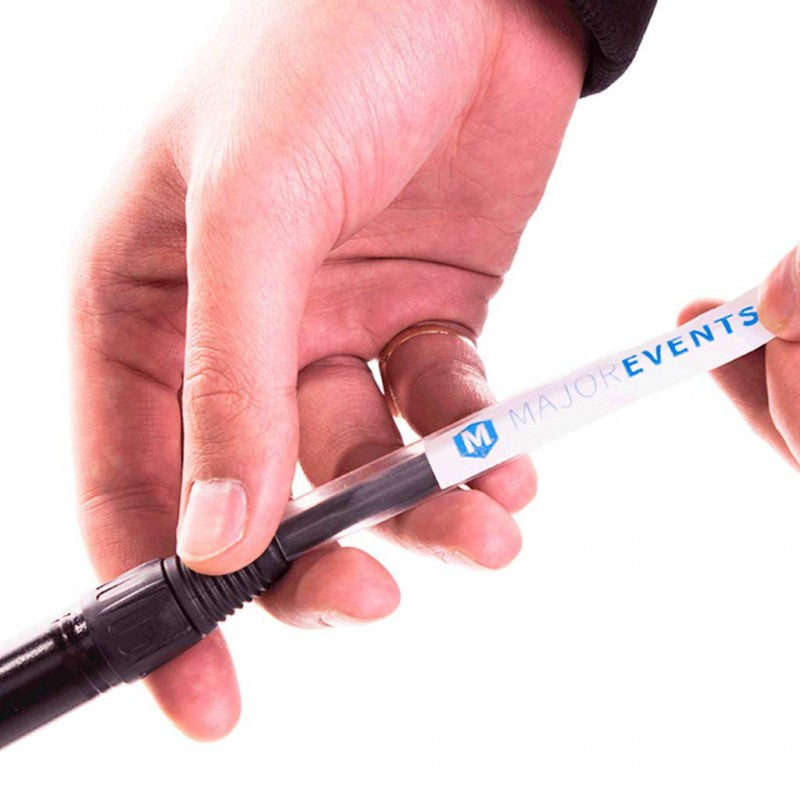

La funda termorretráctil transparente viene sin contraer en los extremos del cable. Sirve para que el usuario o la empresa de alquiler introduzca una etiqueta impresa con su logotipo, un color para identificar la longitud, o un número de inventario antes de aplicarle calor para fijarla de manera permanente, facilitando la gestión del equipo.

¿Puede doblarse en ángulos cerrados al pasarlo por estructuras de truss?
Sí, pero respetando sus límites técnicos. En un uso sólido o instalación fija, el radio mínimo de curvatura es de 8 veces su diámetro exterior. Si se usa en situaciones donde mantendrá flexibilidad y movimiento, debe mantenerse un radio de al menos 10 veces su diámetro.

Descripción para proyectos

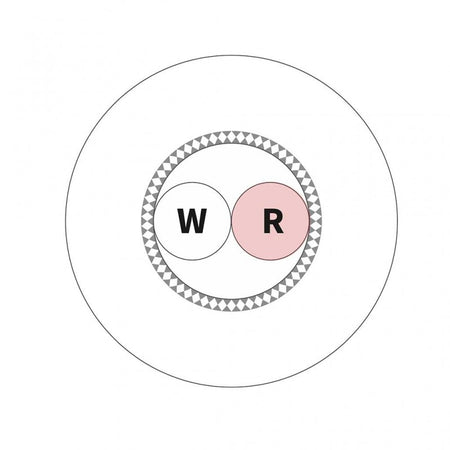

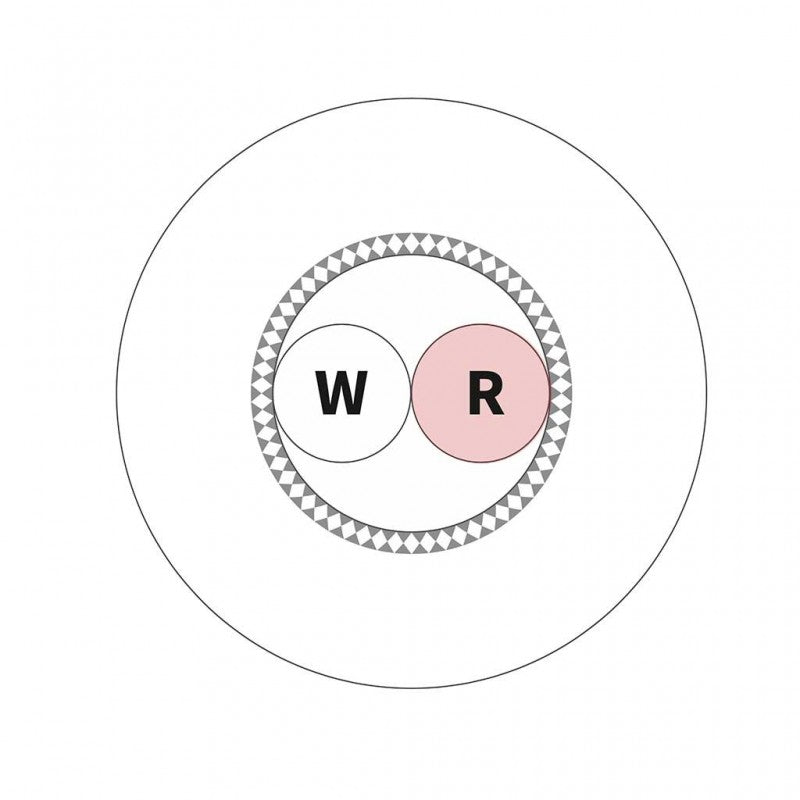

Cable de transmisión de señal DMX de 10 metros de longitud provisto de conectores XLR macho y XLR hembra de 5 pines en color negro. Cuenta con un calibre de conductor de 2 x 0,22 mm² compuesto por 7 hilos de cobre trenzado de 0,20 mm. Colores de aislamiento interno rojo y blanco, con conexión exclusiva en los pines 1, 2 y 3. Incorpora primer apantallamiento mediante funda de doble lámina de aluminio y blindaje secundario mediante trenza de cobre estañado (64 x 0,12 mm) con cobertura nominal del 75%. Impedancia nominal de 120 ohmios y resistencia del conductor máxima de 80 ohmios/km. Diámetro exterior total de 6,5 mm y peso unitario de 0,6 kg.
