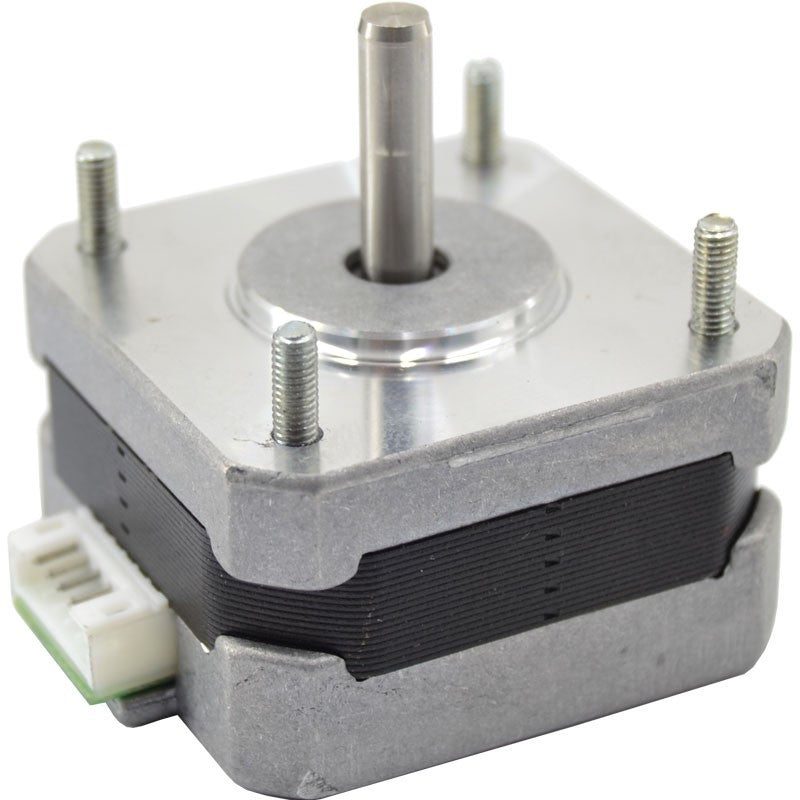

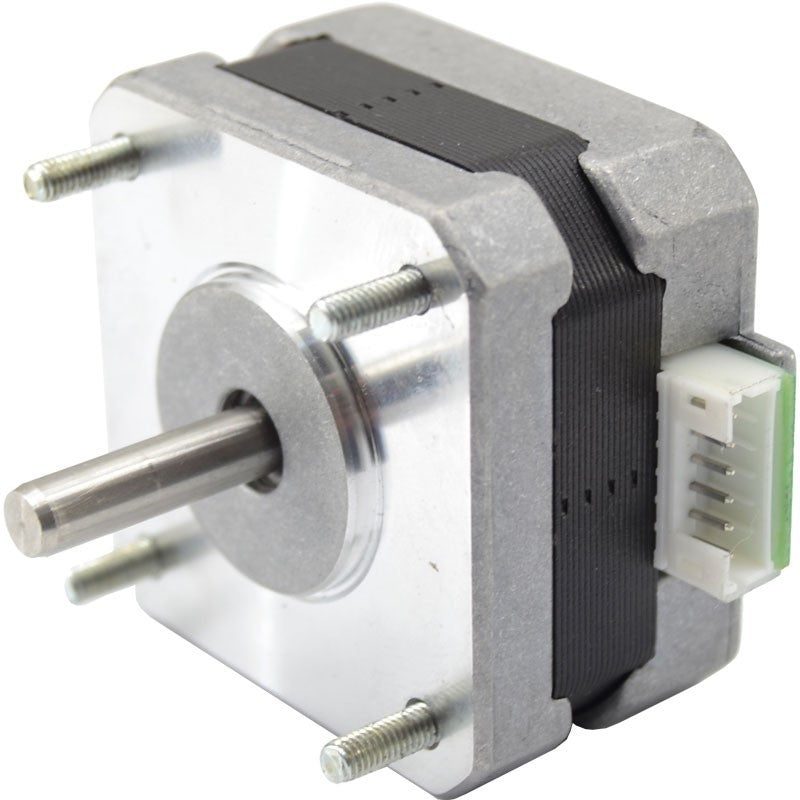

Triton Blue 17HS5002-12 - Motor Paso a Paso NEMA 17 de Alto Rendimiento

Triton Blue 17HS5002-12 - Motor Paso a Paso NEMA 17 de Alto Rendimiento

El motor paso a paso Triton Blue 17HS5002-12 es un componente de alta precisión diseñado para ofrecer un rendimiento fiable y duradero en una amplia gama de aplicaciones. Fabricado como un repuesto original de Triton Blue, este motor es la elección predilecta para la reparación y el mantenimiento de equipos profesionales de iluminación espectacular, como cabezas móviles y proyectores, garantizando un funcionamiento tan bueno como el del primer día. Su diseño, basado en el estándar NEMA 17, lo convierte en una solución versátil y potente no solo para el sector del espectáculo, sino también para proyectos de robótica, impresoras 3D, maquinaria CNC y otras aplicaciones industriales que demandan un control de movimiento exacto y repetible.

Este motor bipolar se caracteriza por su excelente par de retención (holding torque), que le permite mantener la posición de forma firme y segura, incluso bajo carga. La construcción robusta y los materiales de calidad aseguran una disipación de calor eficiente y una larga vida útil, minimizando la necesidad de reemplazos y asegurando la continuidad operativa de sus equipos. Al ser una pieza original, su compatibilidad y rendimiento están totalmente garantizados en los dispositivos para los que fue diseñado.

Características Principales

• Repuesto Original Triton Blue: Garantiza una compatibilidad y rendimiento perfectos con equipos de iluminación profesional que utilizan este modelo, restaurando la funcionalidad original.
• Estándar NEMA 17: Su tamaño de montaje estandarizado (1.7 x 1.7 pulgadas) facilita su integración en una gran variedad de proyectos y maquinaria.
• Alto Par de Retención: Ofrece una fuerza considerable para mantener la posición, crucial para movimientos precisos y estables en robótica e iluminación.
• Precisión de Movimiento: Con un ángulo de paso de 1.8°, permite un control de posicionamiento muy fino, logrando hasta 200 pasos completos por revolución.
• Construcción Duradera: Diseñado para soportar las exigencias de un uso continuo en entornos profesionales, asegurando una larga vida operativa.
• Motor Bipolar de 4 Hilos: Configuración común y eficiente que simplifica la conexión con la mayoría de los controladores de motores paso a paso del mercado.

Beneficios de Elegir el Motor Triton Blue

Optar por el motor 17HS5002-12 significa invertir en fiabilidad y precisión. Para los técnicos de iluminación, utilizar un repuesto original como este asegura que la reparación de una cabeza móvil o proyector devuelva al equipo a sus especificaciones de fábrica, eliminando problemas de compatibilidad. Para los desarrolladores y aficionados a la robótica o la impresión 3D, su robustez y par motor proporcionan la confianza necesaria para construir máquinas precisas y fiables. Su versatilidad lo convierte en un componente esencial para cualquier proyecto que requiera un control de movimiento angular exacto y potente.

Casos de Uso

• Iluminación Profesional: Reemplazo directo para los motores de Paneo (Pan) y Inclinación (Tilt) en cabezas móviles y otros efectos de iluminación espectacular.
• Impresión 3D y CNC: Ideal para controlar el movimiento de los ejes X, Y y Z en impresoras 3D y pequeñas fresadoras CNC, donde la precisión es fundamental.
• Robótica y Automatización: Perfecto para la construcción de brazos robóticos, sistemas de posicionamiento de cámaras, y otros proyectos de automatización que requieren movimientos controlados.
• Aplicaciones Industriales: Utilizado en maquinaria de etiquetado, equipos de ensamblaje y otros sistemas que dependen de actuadores precisos y fiables.

Preguntas Frecuentes

¿Es este motor compatible con cualquier cabeza móvil?

Es un repuesto original diseñado para modelos específicos que usan el 17HS5002-12. Sin embargo, su formato estándar NEMA 17 permite que se pueda adaptar a muchos otros equipos y proyectos. Se recomienda siempre verificar las especificaciones del motor a reemplazar antes de la compra.

¿Qué significa que sea un motor NEMA 17?

NEMA 17 es una norma de la Asociación Nacional de Fabricantes Eléctricos de EE. UU. que estandariza las dimensiones de montaje del motor. Un motor NEMA 17 tiene una placa frontal de 1.7 x 1.7 pulgadas (43.2 x 43.2 mm), lo que garantiza la intercambiabilidad entre motores del mismo estándar.

¿Qué tipo de controlador o "driver" necesito para este motor?

Este motor paso a paso requiere un controlador (driver) para funcionar. Se debe utilizar un driver bipolar que pueda suministrar la corriente nominal de 1.2 A por fase. Drivers populares como el A4988, DRV8825 o TMC2209 son compatibles, aunque la elección final dependerá de la tensión de alimentación y los requisitos de su aplicación.

¿Cuántos cables tiene y cómo se conectan?

Este modelo es un motor bipolar y cuenta con 4 cables. Generalmente, los cables se agrupan en dos pares, uno para cada bobina (A+ A- y B+ B-). Debe consultar el manual de su equipo o controlador para realizar la conexión correcta y asegurar el funcionamiento adecuado.

Descripción para proyectos

Motor paso a paso bipolar estándar NEMA 17 con un ángulo de paso de 1.8 grados (200 pasos por revolución). Presenta una corriente nominal de 1.2 A por fase y una resistencia de fase de 2.0 ohmios. El par de retención es de 0.36 Nm (3.6 Kg·cm), con una inductancia de 3.5 mH. El eje tiene un diámetro de 5 mm. El cuerpo del motor mide 42 x 42 x 38 mm y cuenta con 4 cables para su conexión.
