OSRAM SFc10-4 69004 - Portalámparas doble extremo con llave para lámparas HTI/SharXS

OSRAM SFc10-4 69004 - Portalámparas doble extremo con llave para lámparas HTI/SharXS

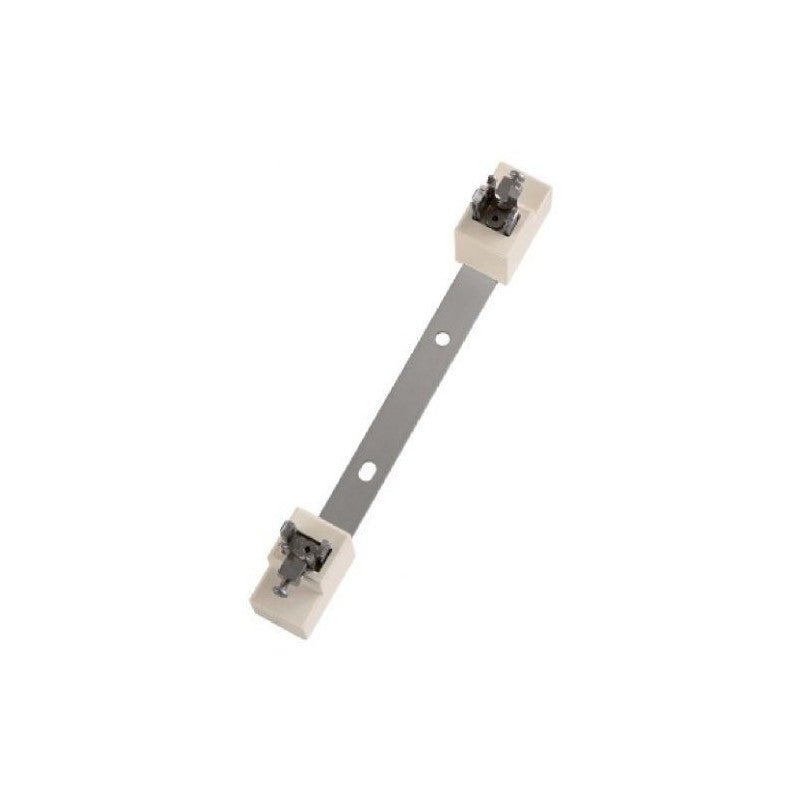

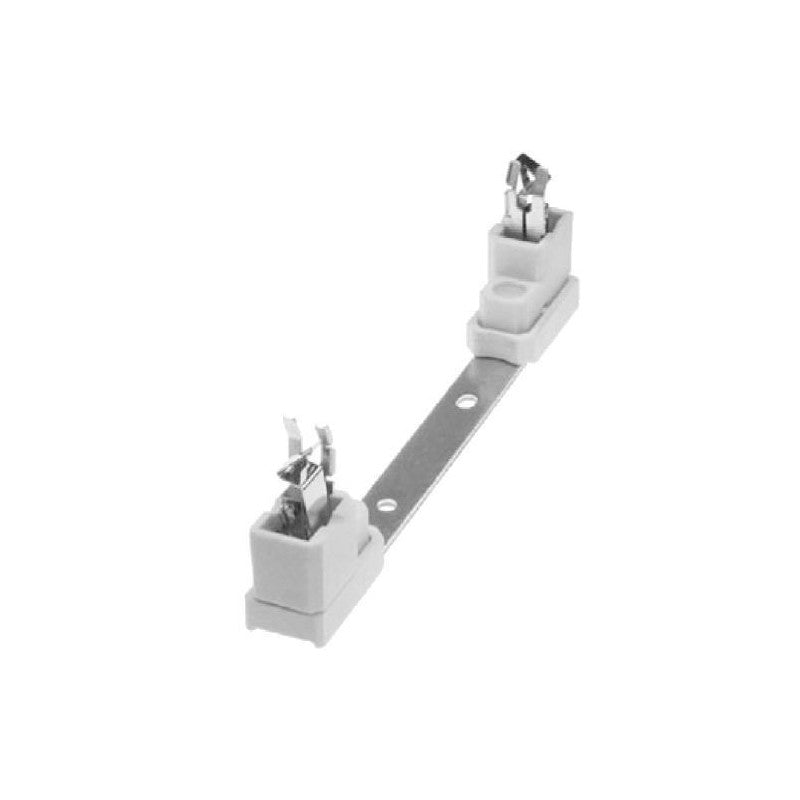

El portalámparas OSRAM SFc10-4 (ref. 69004) es un casquillo profesional de doble extremo, diseñado para lámparas de descarga metálica de la familia HTI/SharXS y otras de base SFc10-4. Incorpora sistema de preenfoque con llave (keylock) que asegura el posicionamiento correcto de la lámpara, estabilidad mecánica y una conexión eléctrica fiable en equipos de iluminación de entretenimiento y arquitectura. Está certificado para hasta 1500 W, 1000 V y pulso de encendido de 25 kV (apto para hot restrike), con cuerpo cerámico T250 para alta temperatura. Su formato estándar ofrece soporte plano inferior y separación de contactos de 115 mm (longitud total aproximada 148,6 mm), sin cables incluidos, listo para integrarse en cabezas móviles y proyectores de fabricantes como Martin, Vari-Lite o PR Lighting. Ideal como recambio original o para mantenimiento preventivo de equipos que utilicen lámparas SFc10-4.

Características principales

• Base / tipo: SFc10-4 de doble extremo con sistema de llave (preenfoque).
• Compatibilidad eléctrica: potencia máx. 1500 W; tensión máx. 1000 V; tensión de impulso 25 kV (reencendido en caliente).
• Construcción robusta: cuerpo de esteatita/cerámica de alta temperatura (T250) y contactos de níquel.
• Formato estándar: soporte plano inferior; espaciado de lámpara 115 mm; longitud total aprox. 148,6 mm.
• Sin cables (no leads): permite cableado y terminales a medida del fabricante o servicio técnico.
• Calidad y seguridad: referencias UL reconocidas y CSA, apto para aplicaciones exigentes de espectáculo.
• Uso extendido: ampliamente utilizado con lámparas OSRAM HTI/SharXS y equivalentes Philips MSR Gold con zócalo SFc10-4.

Beneficios del producto

• Montaje preciso y repetible: el preenfoque con llave evita errores de orientación y mantiene el arco en el punto óptimo del sistema óptico.
• Máxima fiabilidad en condiciones críticas: materiales y diseño para alta temperatura (T250) y encendidos con picos de hasta 25 kV.
• Menos paradas por mantenimiento: contactos de níquel y cerámica de calidad que reducen holguras, chispazos y degradación prematura.
• Compatibilidad probada en campo: estándar de facto en numerosos cabezales móviles y proyectores profesionales.

Casos de uso

• Recambio en cabezas móviles de 400–1500 W con lámparas SFc10-4 (p. ej., series Martin MAC 2000, Vari-Lite VL3000/VL3500, equipos PR Lighting).
• Proyectores de efectos y luminarias arquitecturales de descarga metálica que empleen lámparas HTI/SharXS o MSR Gold de base SFc10-4.
• Mantenimientos preventivos para restablecer contacto y preenfoque cuando hay fallos intermitentes, ennegrecimiento de contactos o holgura mecánica.

Preguntas frecuentes

• ¿Es compatible con “Baby SharXS”? No. Aunque algunas “Baby SharXS” declaran base SFc10-4, su longitud de lámpara es más corta y no encajan en este portalámparas.
• ¿Incluye cables o terminales? No. Es la versión “NO LEADS”; se cablea según especificación del fabricante de la luminaria o del SAT.
• ¿Admite reencendido en caliente? Sí, está “pulse rated” hasta 25 kV, adecuado para encendido con ignitores de alta tensión.
• ¿Cuál es el “keylock” o preenfoque? Es una muesca/llave en la base SFc10-4 que impide montar la lámpara fuera de posición y asegura la repetibilidad óptica.
• ¿Todas las lámparas SFc usan este casquillo? Solo las SFc10-4 con muesca de preenfoque encajan; otras bases como SFc15.5 no tienen esa muesca y no son compatibles.

Compatibilidad con lámparas (ejemplos)

Entre otras, este portalámparas se utiliza con múltiples referencias de lámparas de descarga de base SFc10-4, como:

• OSRAM HTI/SharXS: HTI 400/575/700/1200/1500 (versiones D3/D4/D5/D7, 60/75), p. ej. HTI 1200 W/D7/60 SharXS.
• Philips MSR Gold: 400W SA/2/DE, 700W SA/2/DE, 1200W SA/DE / SA/2/DE, 1510W SA/DE, entre otras.

Nota: verifique siempre la base SFc10-4 con muesca y la longitud total de la lámpara indicada por el fabricante de la luminaria.

Descripción para proyectos

Portalámparas OSRAM SFc10-4 (69004), doble extremo, preenfoque con llave; potencia máx. 1500 W; tensión máx. 1000 V; tensión de impulso 25 kV; cuerpo cerámico T250 con contactos de níquel; espaciado de lámpara 115 mm; longitud total aprox. 148,6 mm; versión sin cables; aplicaciones: lámparas de descarga metálica base SFc10-4.
