Electro-Voice ZLX-G2-BRKT - Soporte tipo lira (en “U”) para pared, techo, poste o truss para ZLX-G2 12"/15"

Electro-Voice ZLX-G2-BRKT - Soporte tipo lira (en “U”) para pared, techo, poste o truss para ZLX-G2 12"/15"

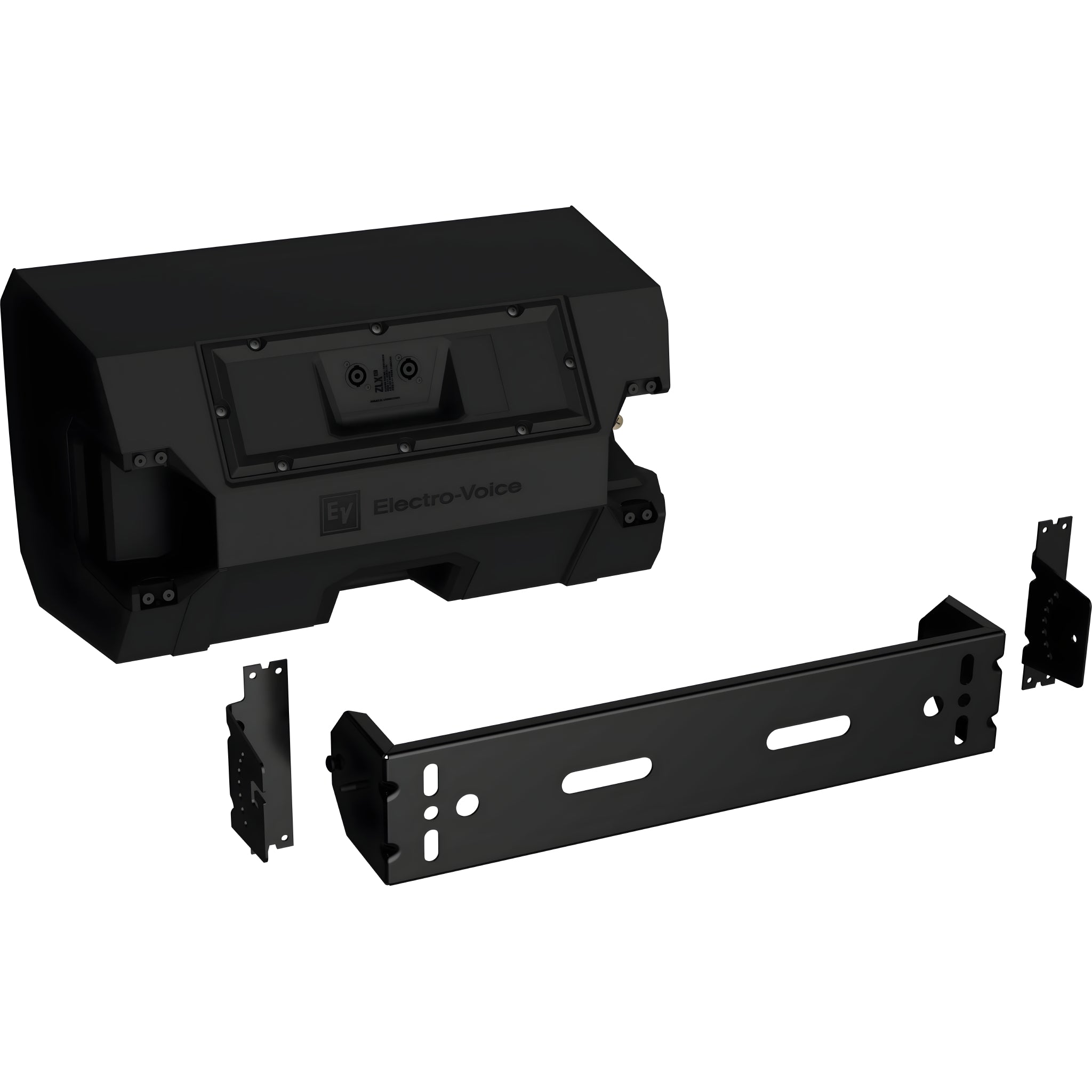

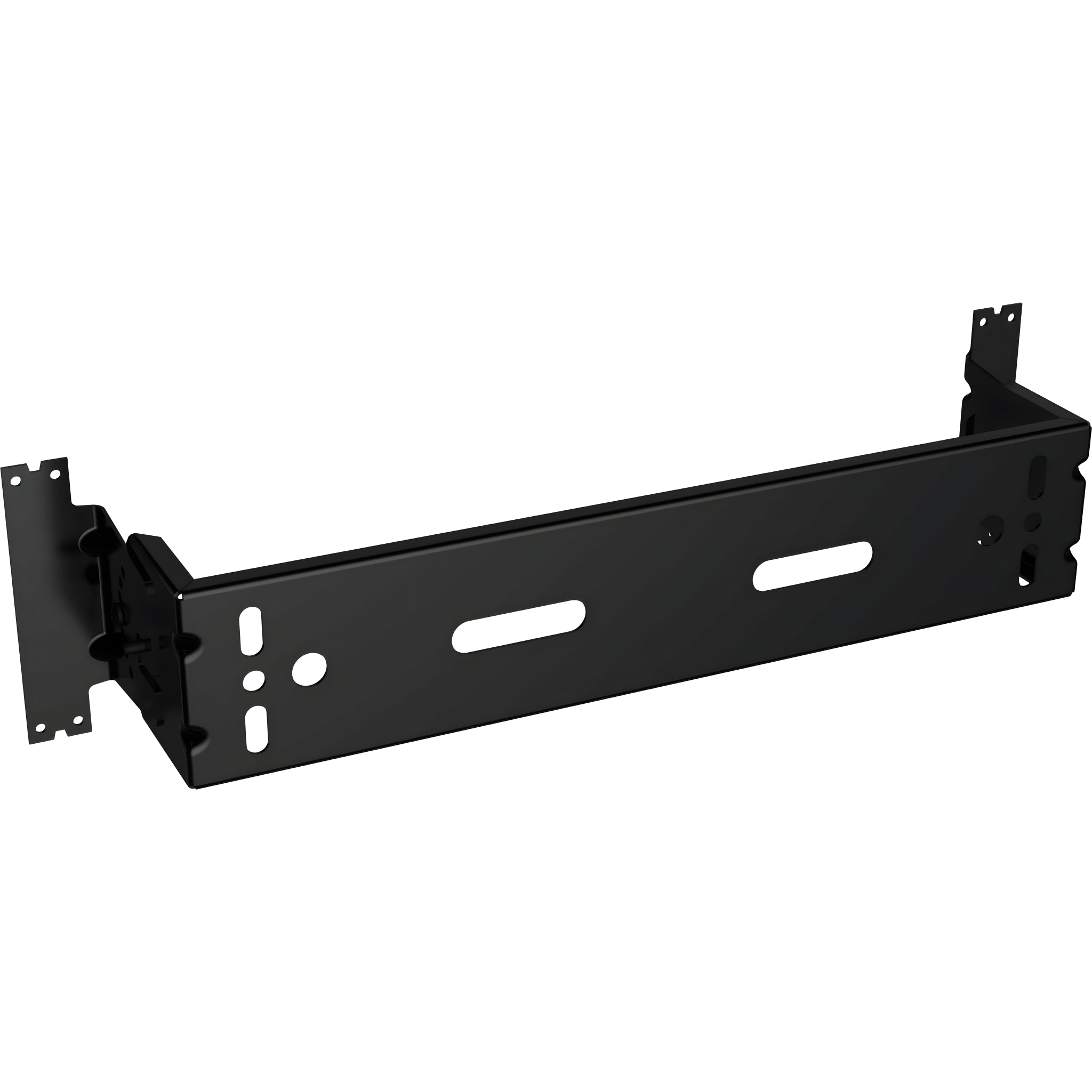

El Electro-Voice ZLX-G2-BRKT es un soporte tipo lira (en “U”) fabricado en acero y acabado en negro, diseñado para la instalación segura de altavoces ZLX-G2 de 12" y 15", tanto versiones pasivas (ZLX-12-G2 / ZLX-15-G2) como activas (ZLX-12P-G2 / ZLX-15P-G2). Su arquitectura incorpora cuatro tipos de ranuras que admiten distintos métodos de fijación para pared, techo, poste/tubería y estructura truss, permitiendo orientar la caja de forma precisa y limpia en instalaciones fijas. El conjunto proporciona un ancho ensamblado de 500,7 mm y una altura de 122,6 mm en la lira, con placas laterales de 149,3 mm y saliente lateral de 37,3 mm, ofreciendo robustez y espacio de giro para ajustar la inclinación de la caja. Con un peso de 1,44 kg, el bracket llega con los elementos necesarios para su montaje básico (ver incluido), quedando a elección del instalador la tornillería y anclajes adecuados a la estructura final (pared, techo, poste o truss) según normativa local.

Características principales

• Compatibilidad directa con ZLX-12-G2, ZLX-12P-G2, ZLX-15-G2 y ZLX-15P-G2.
• Versatilidad de montaje: pared, techo, poste/tubería y truss gracias a sus cuatro tipos de ranuras.
• Ranuras y fijaciones admitidas:
  • A: montaje vertical u horizontal con cuatro tornillos, o en poste/truss (tubería nominal hasta DN50) con 2 abrazaderas en U; admite tornillería hasta M10.
  • B: suspensión horizontal con 2 varillas roscadas hasta M16 o montaje en truss mediante adaptadores TCA-1.
  • C: montaje en poste con 1 abrazadera en U para tubería nominal entre DN100 y DN175; admite fijación hasta M16.
  • D: suspensión horizontal con 2 varillas roscadas o montaje vertical/horizontal con 2 tornillos; admite tornillería hasta M10.
• Construcción en acero, color negro.
• Dimensiones clave del conjunto: ancho 500,7 mm; altura de lira 122,6 mm; placas laterales 149,3 mm; saliente lateral 37,3 mm.
• Peso del soporte: 1,44 kg.
• Incluye: lira en “U”, placas laterales (pasante y ranurada) y 2 tornillos M6×20; guía de instalación rápida.

Beneficios del producto

• Instalación profesional y limpia con múltiples puntos de fijación que reducen perforaciones innecesarias y facilitan el alineado.
• Orientación precisa del altavoz en pared o techo para optimizar cobertura y estética del proyecto.
• Una sola referencia para todos los ZLX-G2 de 12" y 15", activos o pasivos, simplificando compras y repuestos.
• Durabilidad garantizada por su construcción en acero y diseño específico para la serie ZLX-G2.

Casos de uso

• Locales de ocio y hostelería con montaje en pared o techo y necesidad de cobertura dirigida.
• Gimnasios, aulas y salas polivalentes donde se prioriza una instalación robusta y discreta.
• Templos, centros cívicos y auditorios que requieren fijaciones a pared/techo o a estructura truss.

Preguntas frecuentes

• ¿Es compatible con todos los ZLX? Está diseñado para ZLX-G2 de 12" y 15", tanto pasivos como activos.
• ¿Incluye tornillería para pared/techo o abrazaderas en U? No. Se suministra la lira, las placas laterales, 2 tornillos M6×20 y la guía. Los anclajes a la estructura (tacos, varillas, abrazaderas, etc.) se seleccionan según el soporte y la normativa del proyecto.
• ¿Puedo montarlo en horizontal o vertical? Sí, el diseño contempla ambos sentidos de montaje en pared o techo y también suspensión con varillas o abrazaderas en U (según ranuras A–D).

Descripción para proyectos

Soporte tipo lira (U) en acero, color negro, para altavoces ZLX-G2 12"/15" (ZLX-12-G2, ZLX-12P-G2, ZLX-15-G2, ZLX-15P-G2); montaje en pared, techo, poste/tubería (DN50, DN100–DN175) o truss (con adaptadores TCA-1); ranuras A–D que aceptan fijación hasta M10 y M16 según punto; dimensiones del conjunto: ancho 500,7 mm, altura lira 122,6 mm, placas laterales 149,3 mm, saliente 37,3 mm; peso 1,44 kg; incluye lira, 2 placas laterales, 2 tornillos M6×20 y guía de instalación.
