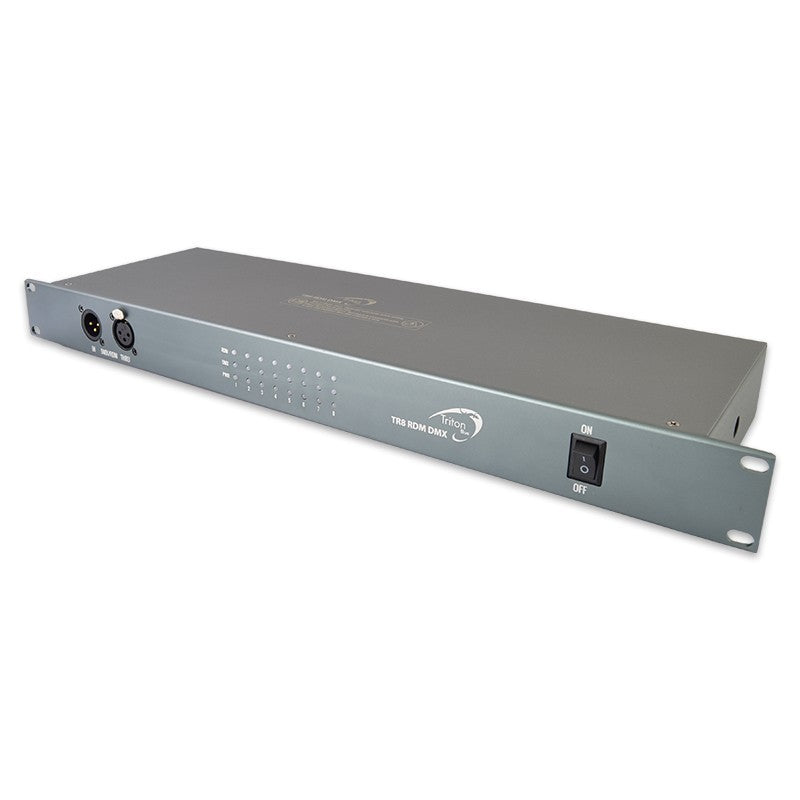

Triton Blue Saturn 8R - Amplificador y divisor DMX 1 a 8

Triton Blue Saturn 8R - Amplificador y divisor DMX 1 a 8

La gestión eficiente de las señales de control es un pilar fundamental en cualquier entorno de iluminación profesional. El distribuidor y amplificador de señal Triton Blue Saturn 8R se presenta como una herramienta imprescindible para solventar los desafíos técnicos de las instalaciones complejas. Este equipo actúa como el centro neurálgico de la transmisión de datos, recibiendo una única línea de entrada y multiplicándola de forma limpia y segura hacia múltiples receptores.

Más allá de ser un simple divisor, este dispositivo está diseñado para regenerar y amplificar las transmisiones, garantizando una comunicación fluida y sin pérdidas entre la consola de control y los dispositivos receptores. Gracias a su total compatibilidad con el estándar RDM, permite establecer un canal de comunicación bidireccional indispensable para la configuración y monitorización a distancia del estado operativo de los equipos de iluminación.

Su diseño robusto está pensado para satisfacer las demandas de los técnicos más exigentes. Su arquitectura previene problemas técnicos habituales, como la reflexión en las líneas de datos o las caídas de tensión en tiradas largas de cable, posibilitando conectar una gran cantidad de aparatos bajo un mismo universo de forma estable y completamente segura.

Características principales

• Compatibilidad absoluta: Cumple íntegramente con las normativas RDM E1.20 y USITT DMX512.

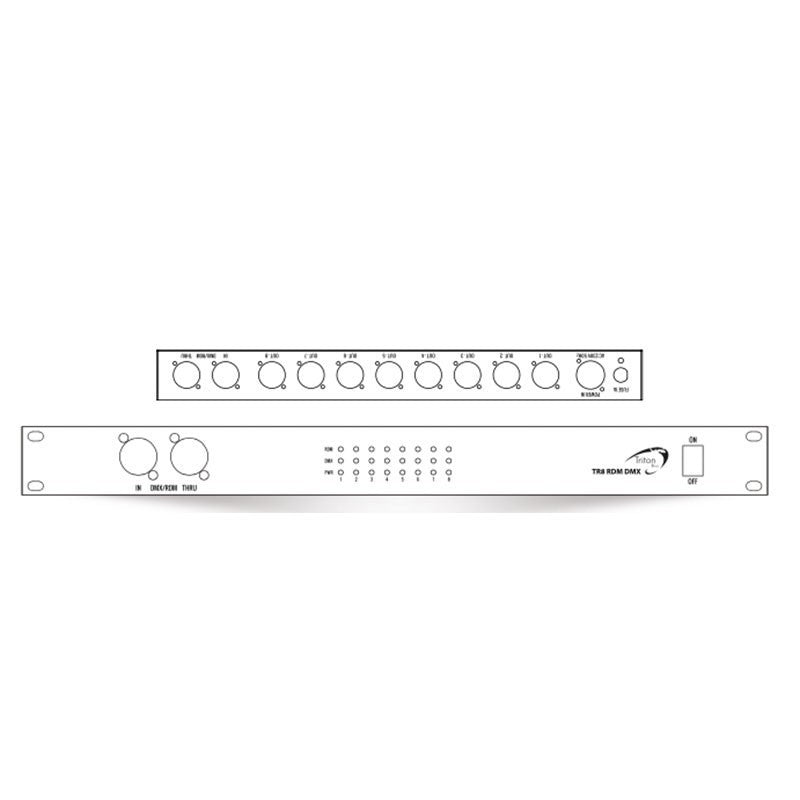

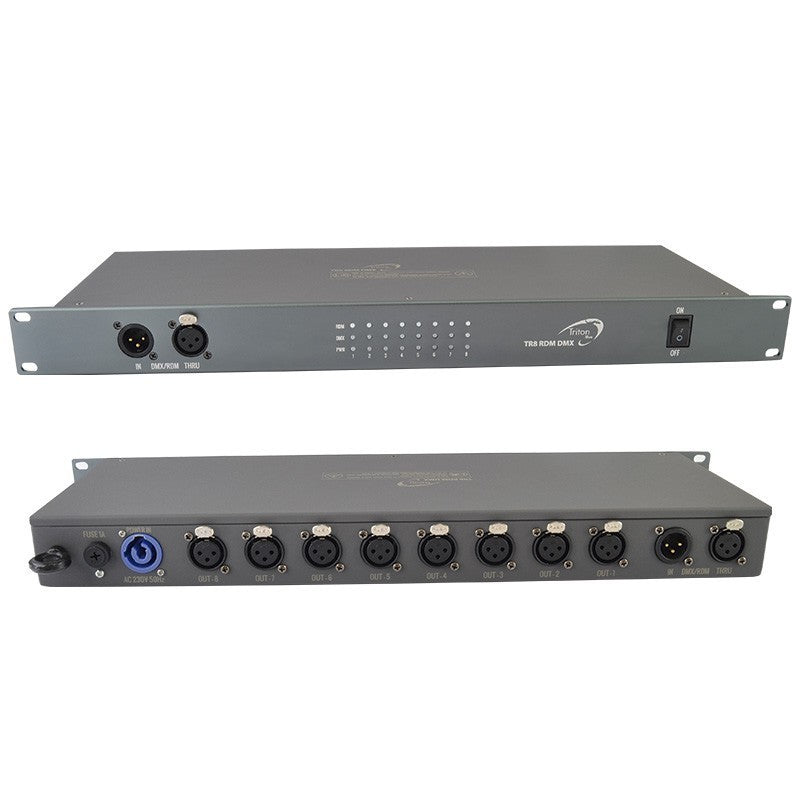

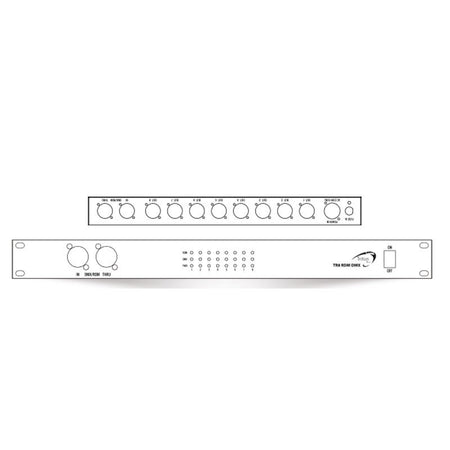

• Conectividad frontal y trasera: Dispone de conexiones de entrada y paso de señal (Thru) de 3 pines tanto en el panel delantero como en el posterior.

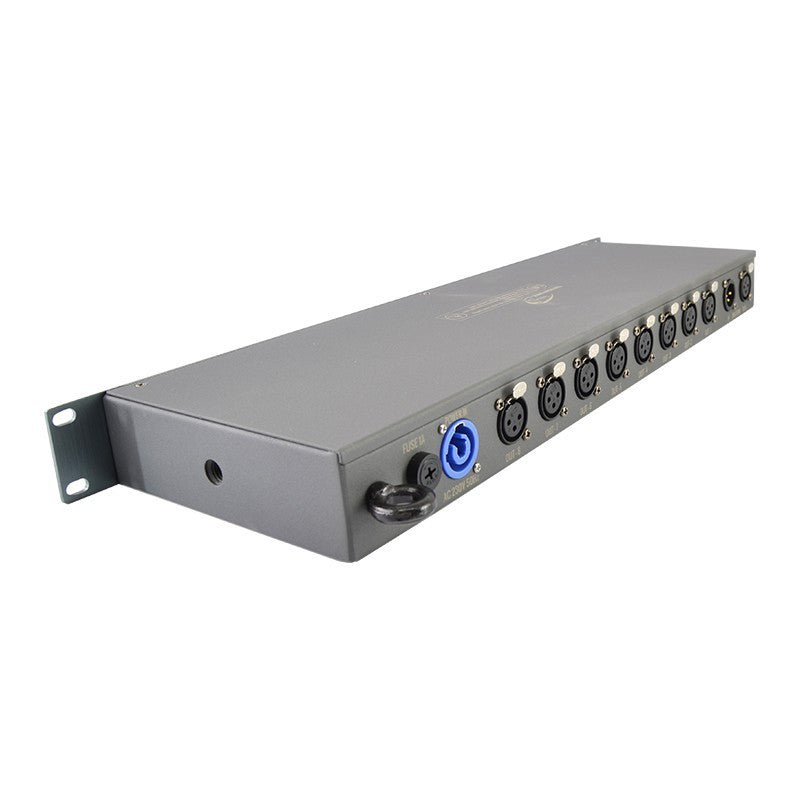

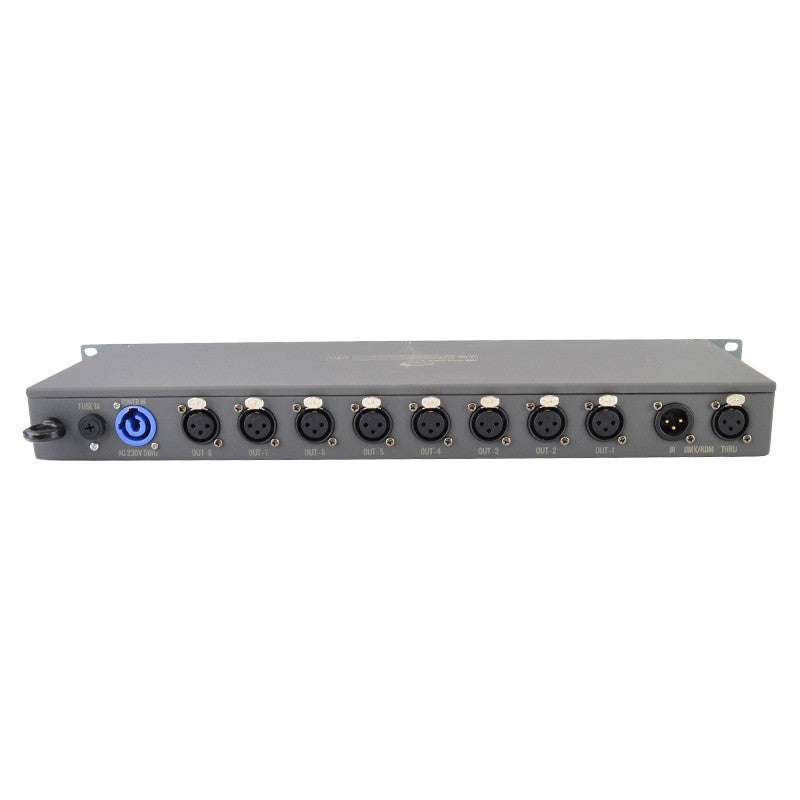

• Ocho salidas independientes: Capacidad de distribuir la señal a través de ocho conectores XLR ubicados estratégicamente.
• Aislamiento completo: Protección del cien por cien en cada una de las vías de entrada y salida de manera individual.

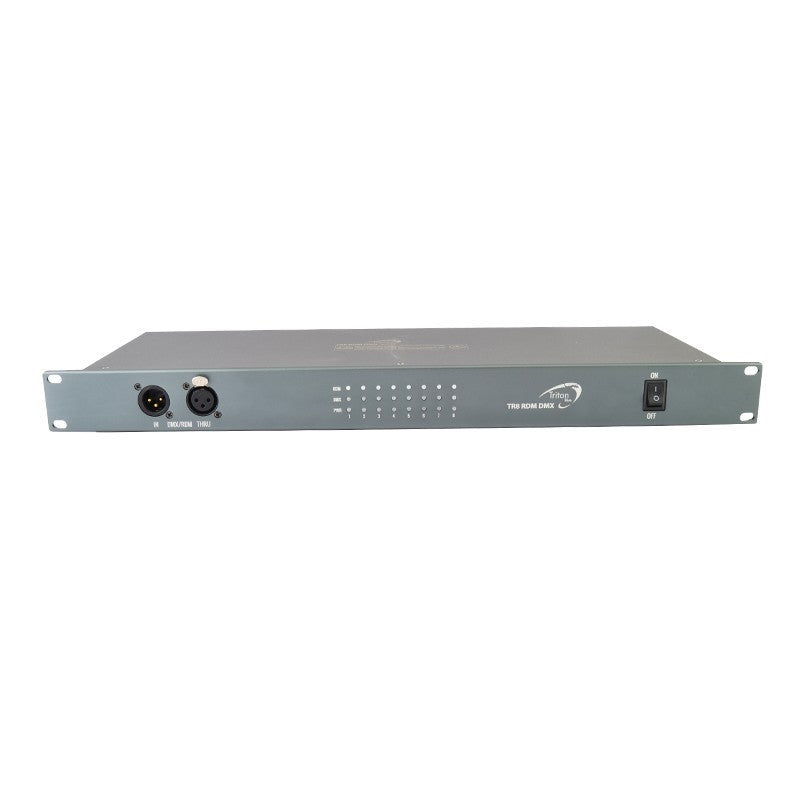

• Diagnóstico visual rápido: Equipado con indicadores LED en el panel frontal que informan sobre el estado de alimentación y la presencia de tráfico de datos.
• Accesorios incluidos: Se suministra junto con un cable de alimentación PowerCon a Schuko de 1,5 metros de longitud y su manual de instrucciones.

Beneficios del producto

La incorporación de este divisor en una infraestructura audiovisual aporta mejoras significativas en la eficiencia del trabajo diario. La principal ventaja radica en el soporte nativo para la tecnología de gestión remota de dispositivos. Esto significa que los técnicos pueden configurar direcciones, modificar parámetros y recibir alertas de estado de los focos compatibles directamente desde la mesa de iluminación, sin necesidad de acceder físicamente a las estructuras donde están colgados.

Por otro lado, el aislamiento total de sus circuitos actúa como un escudo protector. En caso de que un foco conectado sufra una avería eléctrica o un cortocircuito, el fallo quedará contenido en esa línea específica, protegiendo tanto la mesa de control como el resto de aparatos conectados a las otras salidas. Además, la función de regeneración de datos asegura que la última luminaria de la cadena reciba exactamente la misma calidad de instrucciones que la primera.

Casos de uso

Este distribuidor de señal es idóneo para recintos teatrales y auditorios, donde las varas de iluminación requieren de una distribución ordenada y segura de los datos hacia multitud de focos independientes. También resulta una pieza fundamental en empresas de alquiler de equipos audiovisuales para conciertos y giras en directo, facilitando un montaje rápido y el direccionamiento remoto del equipamiento. Del mismo modo, su fiabilidad lo hace perfecto para estudios de televisión o instalaciones arquitectónicas permanentes que demandan un funcionamiento ininterrumpido.

Preguntas frecuentes

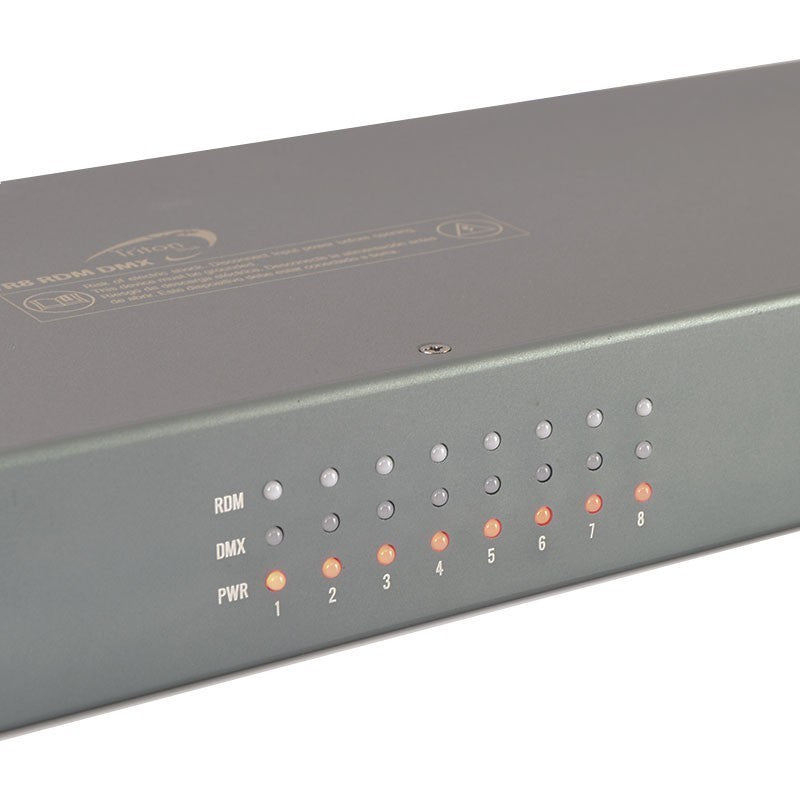

¿Qué función tienen los distintos colores de las luces LED del panel frontal?
Los indicadores proporcionan una lectura visual instantánea del estado del sistema. El color rojo indica que el dispositivo recibe alimentación eléctrica. El color verde fijo señala la presencia de una transmisión de datos estándar, mientras que la luz azul intermitente confirma que existe tráfico bidireccional y se están gestionando comandos remotos.

¿Se puede utilizar con aparatos que no sean compatibles con la gestión bidireccional?
Sí. El equipo es totalmente compatible hacia atrás. Si se conectan luminarias convencionales que solo reciben instrucciones unidireccionales, el dispositivo funcionará como un distribuidor y repetidor de señal tradicional, manteniendo todas sus propiedades de amplificación y aislamiento eléctrico.

¿Qué opciones de montaje estructural ofrece el equipo?

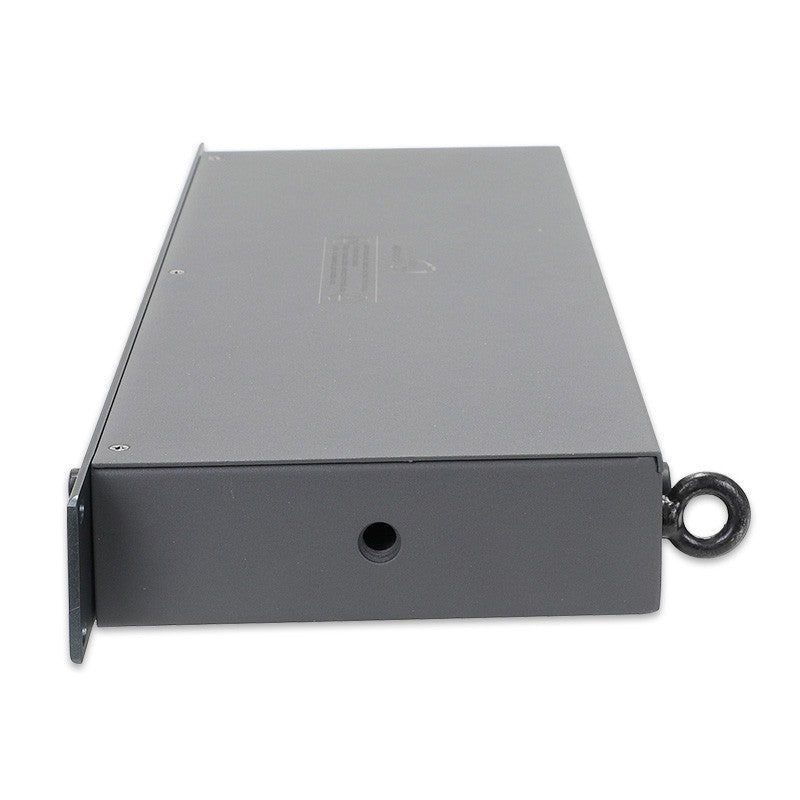

Está diseñado con dimensiones estándar para ser atornillado directamente en un armario rack de 19 pulgadas, ocupando una sola unidad de altura (1U). Adicionalmente, cuenta con una tuerca lateral con rosca M10, lo que permite fijarle una garra estándar para suspenderlo directamente de un truss de iluminación.

Descripción para proyectos
