Triton Blue SATURN 4 - Distribuidor y amplificador DMX

Triton Blue SATURN 4 - Distribuidor y amplificador DMX

El distribuidor y amplificador de señal TRITON BLUE SATURN 4 es un equipo indispensable para garantizar una transmisión estable y sin interferencias en redes de iluminación profesional. Especialmente diseñado para cadenas que superan las treinta y dos unidades DMX o distancias de cableado superiores a sesenta metros, este dispositivo soluciona los problemas comunes de atenuación y pérdida de datos. Su diseño versátil permite una integración sencilla en configuraciones tanto de suelo como de pared o techo, adaptándose a las exigencias de cualquier espacio escénico.

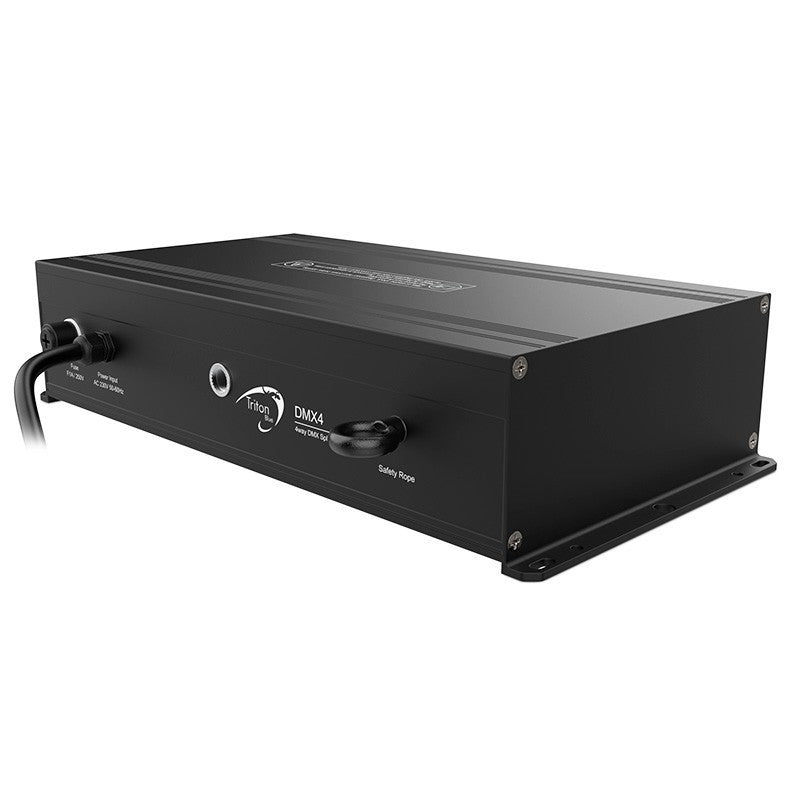

Este equipo funciona no solo como un divisor de una entrada a cuatro salidas, sino como un regenerador activo de datos. La función de refuerzo interna analiza minuciosamente la señal DMX entrante y la reconstruye antes de amplificarla. Esto permite que los datos viajen de forma segura a través de extensas líneas de cableado, manteniendo la precisión de los comandos lumínicos. Su construcción en aluminio de alta resistencia con acabado en pintura en polvo electrostática negra asegura durabilidad incluso en las condiciones de uso más exigentes.

Además, incorpora características orientadas a facilitar el trabajo técnico, como los indicadores LED independientes para potencia y señal, los cuales simplifican la detección rápida de errores en canales individuales. Con su sistema de aislamiento completo, protege los controladores y dispositivos conectados frente a posibles fallos eléctricos derivados del cableado de campo.

Características principales

• Construcción robusta: Carcasa de aluminio resistente y elegante, terminada con revestimiento electrostático en polvo de color negro.
• Distribución múltiple: Cuenta con una entrada DMX y cuatro salidas independientes para repartir la señal de forma eficiente.
• Aislamiento total: Protección electrónica y eléctrica del cien por cien entre todas las entradas y salidas, salvaguardando los equipos de picos de tensión.

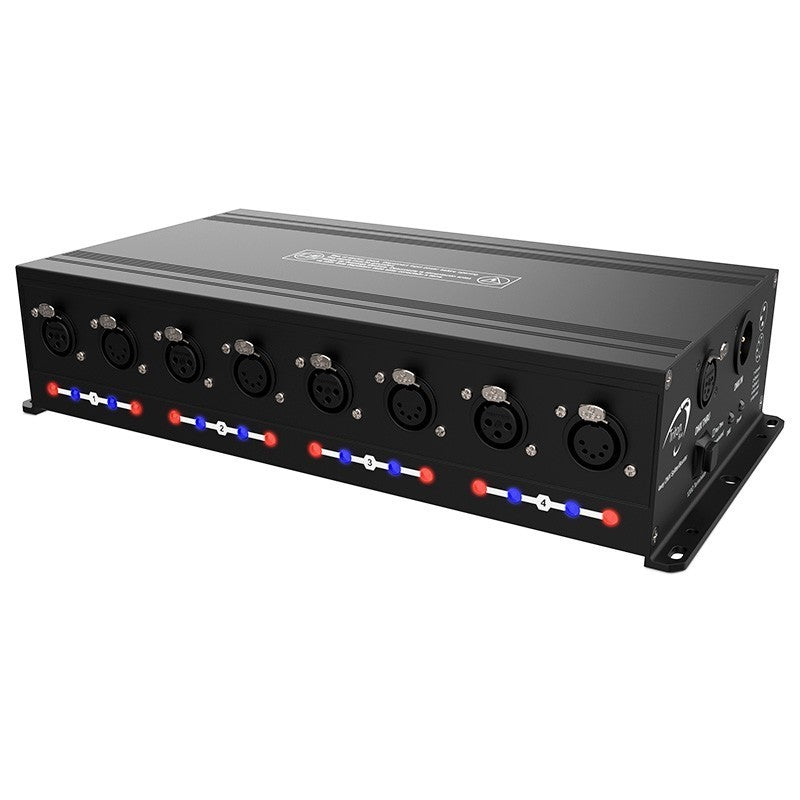

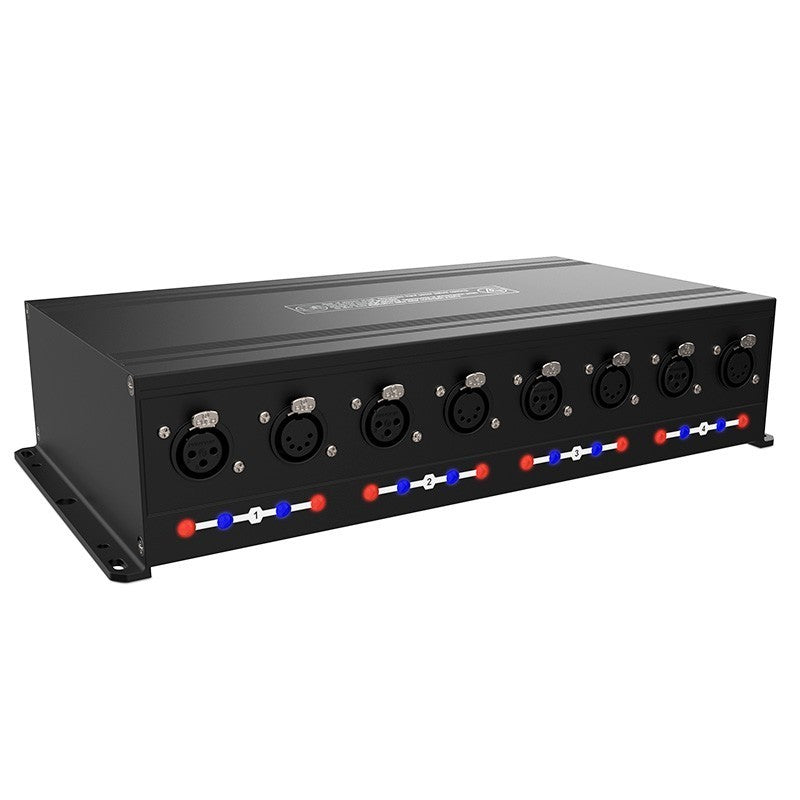

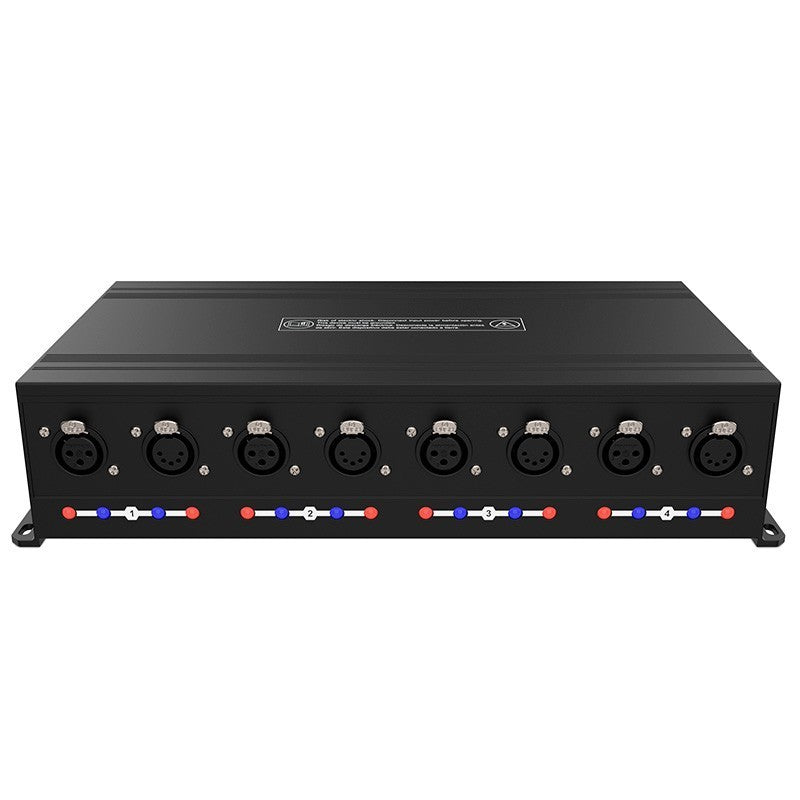

• Conectividad versátil: Panel frontal equipado con conectores XLR hembra de tres y cinco pines, asegurando compatibilidad nativa con diversos aparatos sin requerir adaptadores.
• Control visual: Indicadores LED frontales de señal y alimentación para un monitoreo constante del estado de la red DMX.

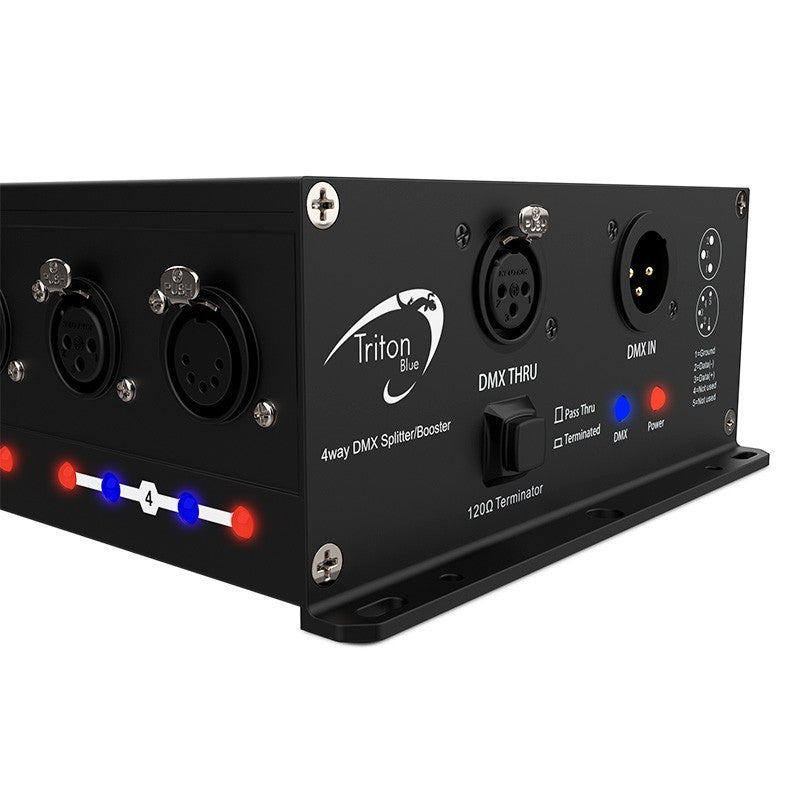

• Terminador integrado: Incorpora un botón interruptor de resistencia para finalizar correctamente la cadena DMX y evitar reflejos de señal no deseados.

Beneficios del producto

El uso del TRITON BLUE SATURN 4 mejora drásticamente la fiabilidad de las instalaciones de iluminación. Al reconstruir la señal DMX antes de distribuirla, se evitan parpadeos, retardos o pérdidas de control en los focos robóticos y proyectores. El aislamiento optoelectrónico individual por cada puerto garantiza que, si ocurre un cortocircuito en una de las líneas de salida, el resto del sistema, incluida la consola de control principal, siga funcionando sin interrupciones.

Para el personal técnico, este amplificador representa una herramienta de diagnóstico en tiempo real gracias a sus indicadores visuales. Además, al disponer de salidas simultáneas tanto en formato de tres como de cinco pines, reduce la dependencia de conversores externos, agilizando los tiempos de montaje y minimizando los posibles puntos de fallo mecánicos durante los espectáculos.

Casos de uso

• Compañías de alquiler y giras: Ideal para eventos temporales donde se requiere montar y desmontar rápidamente sistemas de iluminación complejos con extensas tiradas de cable.
• Instalaciones fijas en teatros y auditorios: Perfecto para el enrutamiento de señal desde la cabina de control hacia distintas varas de iluminación motorizadas, galerías o foso.
• Espectáculos móviles y discotecas: Distribución segura de datos DMX en salas de fiesta con un alto número de cabezas móviles, estroboscopios, máquinas de humo y efectos especiales.

Preguntas frecuentes

¿Cuándo es estrictamente necesario utilizar este amplificador DMX?
Su uso es imperativo cuando la línea de control excede los sesenta metros de longitud de cableado, o cuando la cadena en cascada supera las treinta y dos unidades DMX. En estas situaciones extremas previene la degradación de la señal.

¿Permite conectar equipos con diferente número de pines al mismo tiempo?
Sí, las salidas están equipadas con conectores XLR tanto de tres como de cinco pines en su panel frontal, permitiendo derivar la señal a aparatos con diferentes estándares de conexión de forma simultánea.

¿Se puede instalar en racks o estructuras elevadas?
El equipo está diseñado con un formato ergonómico para facilitar su fijación directa en paredes, techos o instalación sobre mesas de control, adaptándose a las necesidades del entorno.

Descripción para proyectos

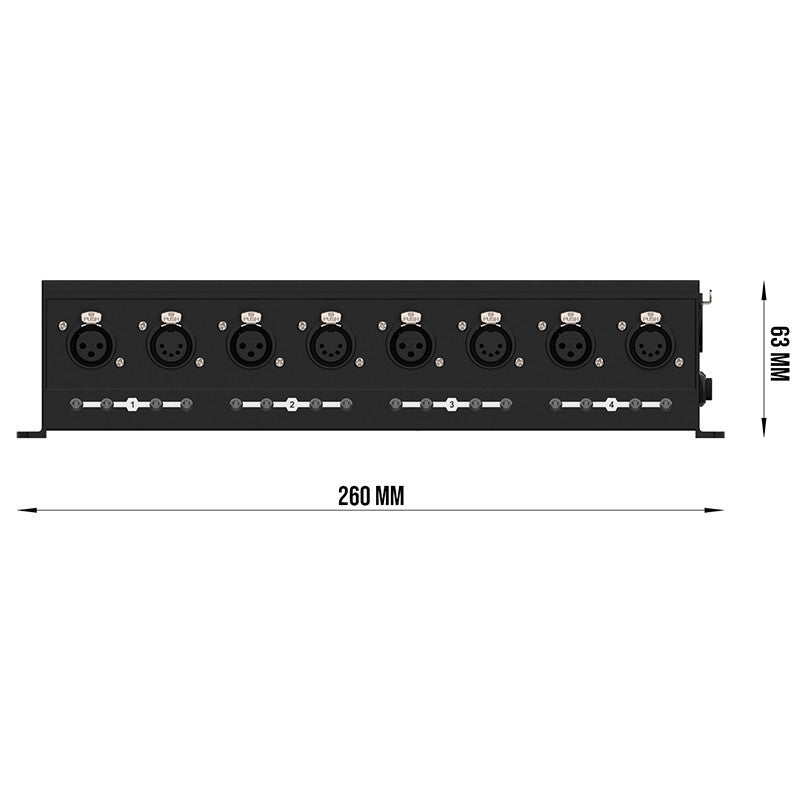

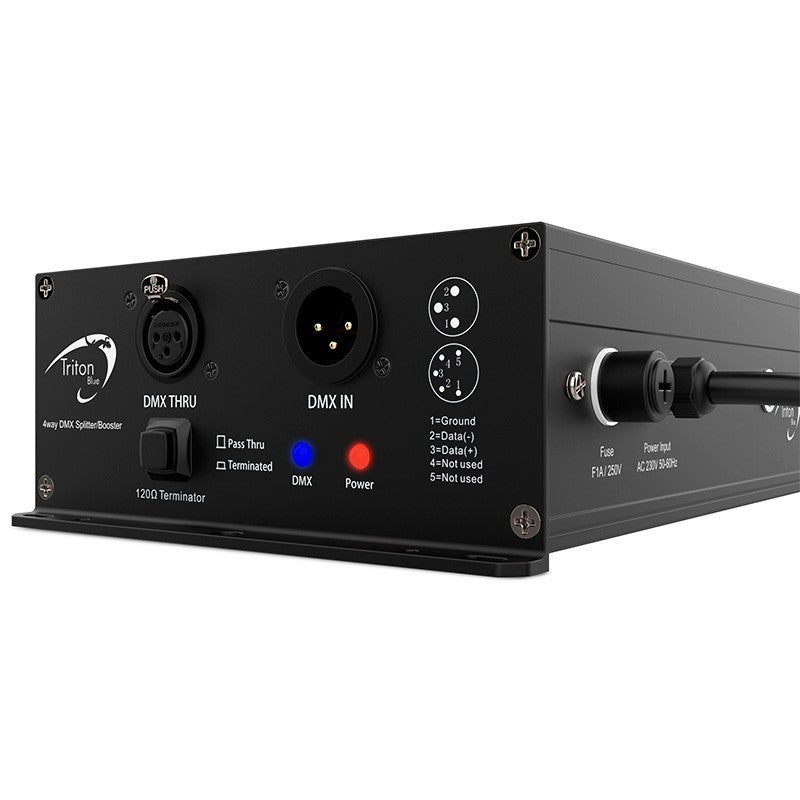

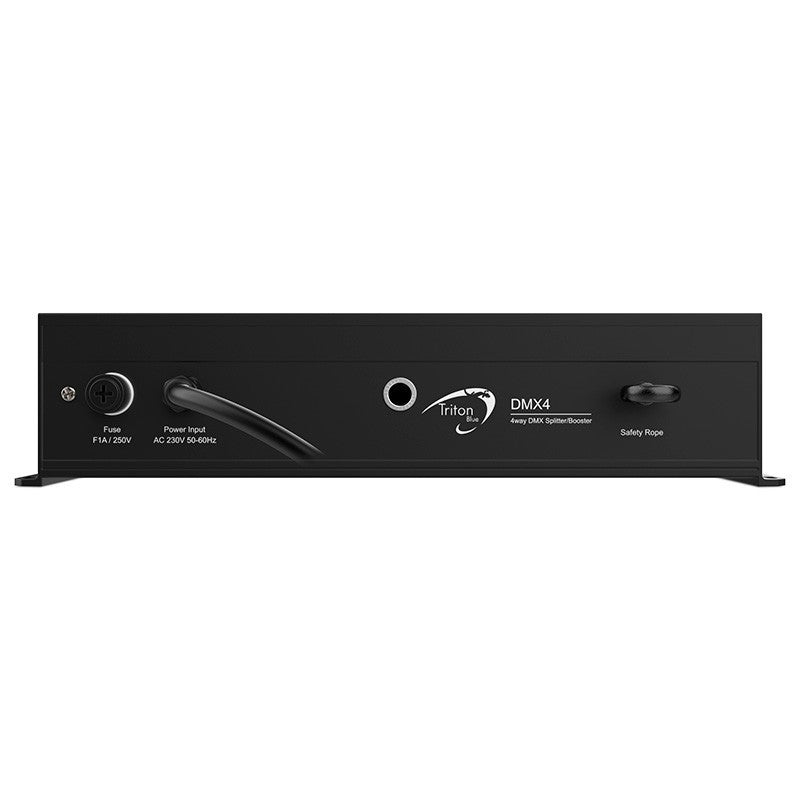

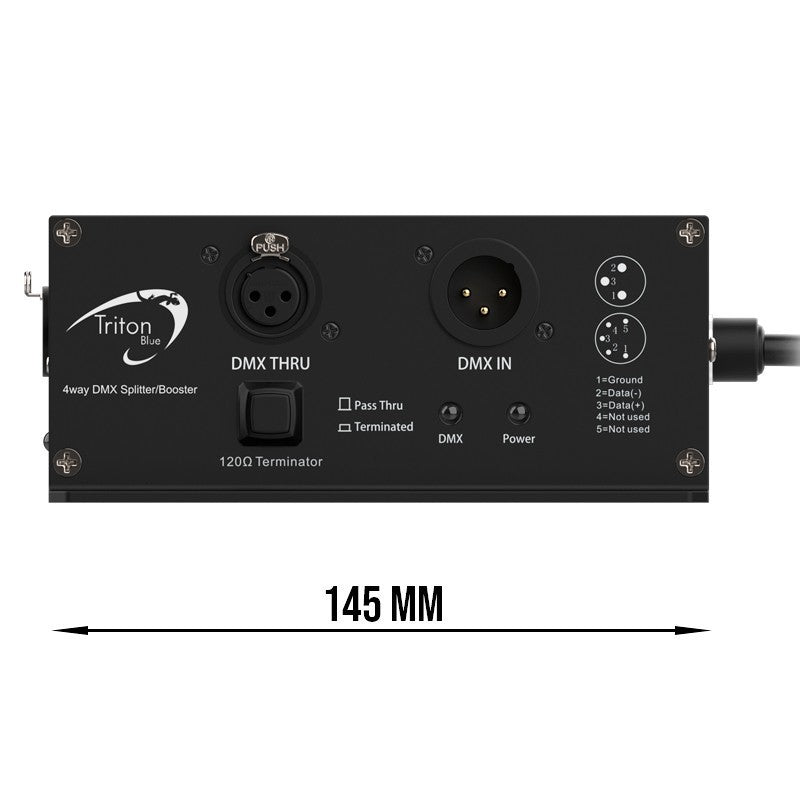

Spliter, amplificador y distribuidor de señal DMX de 1 entrada y 4 salidas, modelo SATURN 4 de TRITON BLUE. Construido con cuerpo de aluminio de 260 mm de ancho, 145 mm de fondo y 63 mm de alto, con un peso de 1,5 kg. Incorpora aislamiento cien por cien eléctrico y electrónico entre la entrada y las salidas. Panel de conexiones compuesto por una entrada con conector XLR macho de 3 pines, salida Thru con conector XLR hembra de 3 pines, y un panel frontal con 4 salidas XLR hembra de 3 pines junto a 4 salidas XLR hembra de 5 pines. Función de regeneración de datos y terminador DMX activable mediante botón de finalización. Alimentación AC de 230 VAC a 50-60 Hz con cable directo y protección por fusible de 1 x 1000 mA. Certificaciones CE y RoHS.
