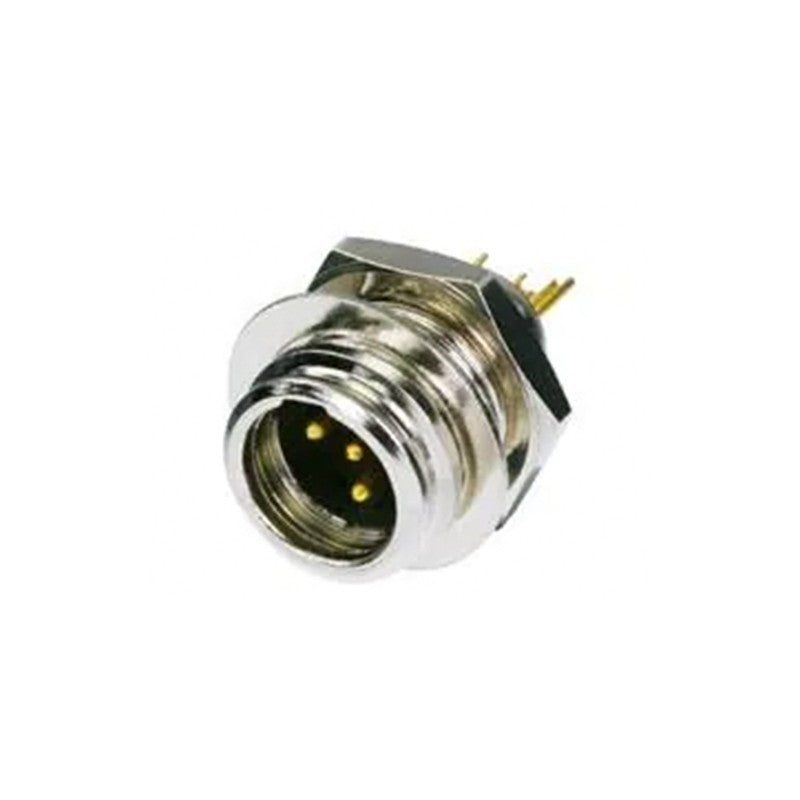

REAN RT4MP - Conector XLR TINY Macho 4 Pines

REAN RT4MP - Conector XLR TINY Macho 4 Pines

El conector REAN XLR TINY Macho de 4 pines, modelo RT4MP, representa una de las soluciones más eficientes y compactas para la transmisión de señales en equipos de audio e iluminación profesional. Diseñado específicamente para instalaciones en chasis, este componente destaca por ofrecer un rendimiento de alto nivel en un formato miniaturizado, resultando ideal para situaciones donde el espacio en los equipos es un factor crítico. La ingeniería detrás de este producto está avalada por la excelencia del Grupo Neutrik, garantizando fiabilidad y una operatividad constante en cada conexión.

Con una construcción sumamente robusta, este conector de panel cuenta con una carcasa niquelada y contactos cuidadosamente chapados en oro, características que resultan fundamentales para asegurar la mejor conductividad de señal y proteger de manera eficaz el sistema contra la corrosión. El diseño ha sido meticulosamente pensado para integrarse de forma impecable en paneles de hasta 6 mm de grosor, facilitando el trabajo de técnicos e integradores en el ensamblaje de módulos de audio, sistemas de iluminación o señalización digital.

Además, al formar parte del catálogo de la marca REAN, este conector se posiciona como la alternativa perfecta para aquellos proyectos tecnológicos que requieren mantener un presupuesto equilibrado sin renunciar en ningún momento a la calidad estructural y de transmisión que exigen los entornos más rigurosos y profesionales.

Características principales

• Formato supercompacto: Conector de tipo XLR TINY diseñado para minimizar el espacio ocupado en los paneles y chasis de equipos electrónicos.
• Alta conductividad: Incorpora contactos chapados en oro que previenen la oxidación y garantizan una transmisión de señal limpia e ininterrumpida.
• Construcción duradera: Carcasa principal fabricada en zinc niquelado y cuerpo plástico interior de PA66 enriquecido con un 30% de fibra de vidrio para una mayor resistencia mecánica.
• Instalación versátil: Dispone de una tuerca de sujeción de latón muy firme y admite un grosor máximo de panel de hasta 6 mm.
• Capacidad eléctrica óptima: Soporta una corriente nominal de hasta 5 A por contacto y maneja con solvencia una tensión de rigidez dieléctrica superior a 500 V rms.

Beneficios del producto

• Fiabilidad garantizada: Al ser una marca amparada por el Grupo Neutrik, este conector hereda los más altos estándares de calidad y control en su proceso de fabricación, asegurando un funcionamiento estable a largo plazo.
• Integridad de señal superior: Gracias a su bajísima resistencia de contacto (≤10 mΩ) y su elevada resistencia de aislamiento, evita pérdidas de señal, mermas de voltaje o ruidos, manteniendo la máxima fidelidad de los datos.
• Larga vida útil: Está preparado para soportar más de 1000 ciclos de conexión y desconexión, lo que resulta indispensable para equipos portátiles o de manipulación constante.
• Excelente rendimiento a coste accesible: Proporciona atributos técnicos de gama alta a un coste optimizado, siendo una opción altamente estratégica para producciones en serie o instalaciones masivas.

Casos de uso

• Transmisores inalámbricos de audio: Perfecto para su integración en petacas de micrófonos, transmisores de solapa y sistemas in-ear gracias a su peso ligero y tamaño notablemente reducido.
• Equipos de iluminación compactos: Ideal para el envío y recepción de señales de control en focos miniatura y controladores DMX donde un conector XLR estándar resulta inviable por dimensiones.
• Módulos de señalización digital: Totalmente adecuado para montajes audiovisuales que precisan interconexiones discretas en la parte trasera de las pantallas planas o procesadores de imagen.
• Construcción de hardware a medida: Muy empleado por ingenieros y técnicos electrónicos para crear interfaces personalizadas, previos de micrófono y cajas de inyección directa (DI).

Preguntas frecuentes

• ¿Qué grosor de cable máximo admite este conector? Está diseñado milimétricamente para trabajar con tamaños de cable de hasta 0,22 mm² o 24 AWG, proporcionando un ajuste interno perfecto para soldar señales de bajo voltaje.
• ¿Es apto para instalaciones sometidas a la intemperie? Aunque sus materiales externos resisten muy bien la corrosión ambiental, es un conector de chasis estándar pensado para integrarse en entornos de interior o en equipos que ya dispongan de su propio aislamiento exterior.
• ¿Qué tipo de fijación mecánica utiliza en el chasis? Se instala de manera segura mediante un sistema de tuerca trasera fabricada en latón, lo que garantiza una sujeción mecánica muy firme frente a tirones en paneles de hasta 6 mm de espesor.
• ¿Qué relación tiene verdaderamente con la marca Neutrik? REAN es la segunda marca global perteneciente al Grupo Neutrik. Sus artículos se diseñan e iteran en instalaciones de producción dotadas con tecnología de última generación para entregar una calidad profesional a un coste más competitivo.

Descripción para proyectos

Conector de chasis tipo XLR TINY macho de 4 polos. Carcasa exterior fabricada en aleación de zinc con acabado niquelado, tuerca de sujeción en latón y núcleo dieléctrico de plástico PA66 con un 30% de fibra de vidrio. Dispone de contactos mecanizados con baño de oro. Presenta una resistencia de contacto ≤10 mΩ, resistencia de aislamiento >1 GΩ y rigidez dieléctrica >500 V rms. La corriente nominal máxima operativa es <5 A por contacto. Admite cables con una sección máxima de soldadura de 0,22 mm² (24 AWG). Diseñado para instalaciones mecánicas en paneles con un espesor máximo de 6 mm. Vida útil mecánica certificada para superar los 1000 ciclos de apareamiento.
