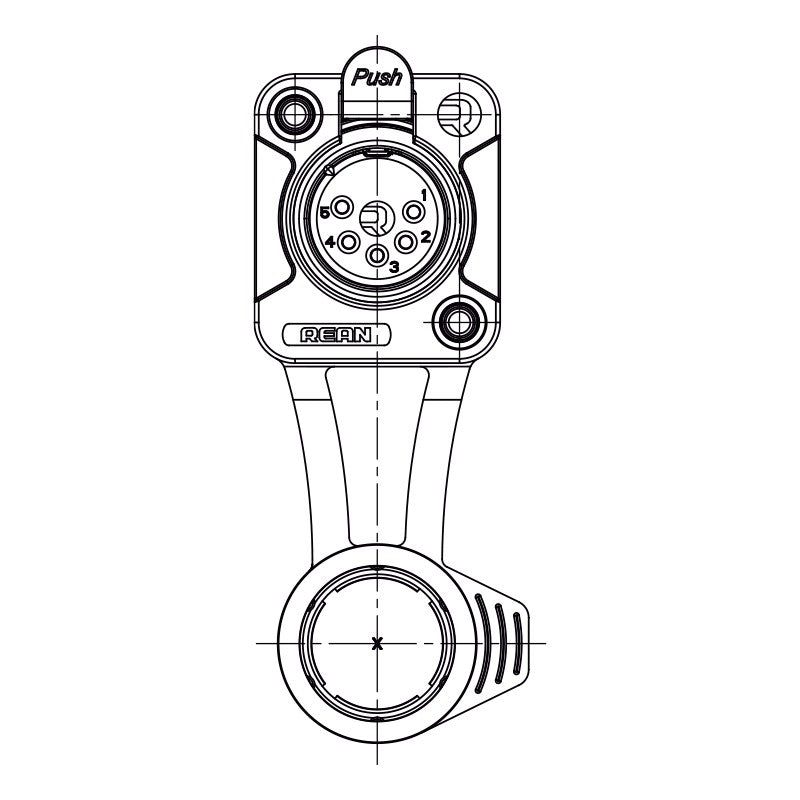

REAN RRX5F-Z-012-0 - Conector XLR 5 Pines Hembra IP65

REAN RRX5F-Z-012-0 - Conector XLR 5 Pines Hembra IP65

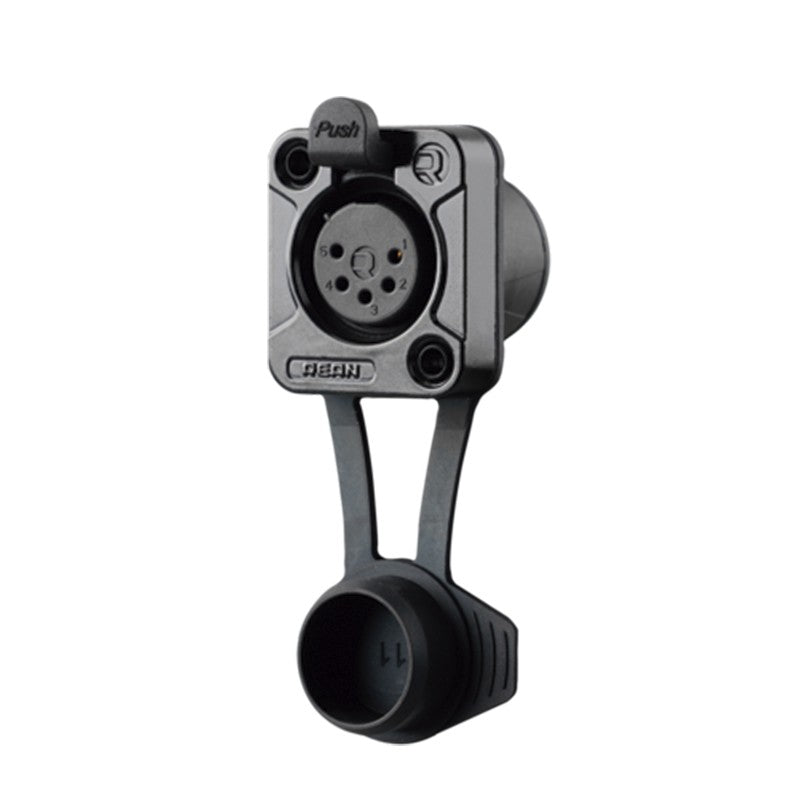

El conector REAN RRX5F-Z-012-0 es una base de chasis XLR hembra de 5 polos diseñada para satisfacer las instalaciones audiovisuales y de iluminación más exigentes. Desarrollado por el reconocido Grupo Neutrik, este componente garantiza un rendimiento y fiabilidad técnica superiores en todo momento. Destaca por incorporar una brida metálica en formato estándar D, un cuerpo muy robusto elaborado en fundición a presión de zinc y un acabado moderno con revestimiento negro. Toda su estructura proporciona una gran resistencia mecánica, física y térmica, haciéndolo ideal para montajes profesionales donde la estabilidad de la señal es fundamental para el éxito del evento o instalación.

Características principales

• Protección contra la intemperie: Clasificación IP65 y sellado de alta efectividad frente a polvo y agua. Además, proporciona protección IP67 para evitar la entrada de líquidos hacia el interior del dispositivo electrónico.
• Diseño hermético: Cuenta con un mecanismo exclusivo que impide el paso del aire y la humedad, asegurando un contacto eléctrico estable en cualquier situación ambiental.
• Materiales ignífugos: Integra un inserto de poliamida (PA66) y componentes de alta seguridad certificados bajo la rigurosa normativa de inflamabilidad UL94 V-0.
• Contactos de alta conductividad: Terminales de aleación de bronce con un revestimiento especial de oro y platino, logrando una resistencia de contacto mínima inferior a 5 mΩ.
• Larga vida útil: Sistema mecánico diseñado para superar los 1000 ciclos de conexión y desconexión, manteniendo siempre una fuerza de manipulación suave de hasta 40 N.

Beneficios del producto

• Seguridad total en exteriores: Al proporcionar resistencia directa frente al agua y el polvo (cuando se usa con su tapa o el conector macho equivalente), asegura un trabajo continuo y sin fallos de señal en eventos al aire libre o zonas industriales expuestas.
• Calidad profesional accesible: Al formar parte de la familia Neutrik, esta base permite equilibrar los costos en proyectos e instalaciones masivas sin perder un ápice de la confiabilidad esperada en el sector.
• Integración estandarizada: El uso de un chasis con la clásica forma de panel D permite una adaptación directa y veloz en armarios de rack, distribuidores o cajas de escenario.
• Alta durabilidad: Gracias a sus materiales metálicos resistentes al impacto y protegidos contra la corrosión, se minimiza el mantenimiento correctivo y la necesidad de sustituciones.

Casos de uso

• Iluminación escénica: Componente preferido para el control avanzado de luces bajo protocolo DMX de 5 pines en reguladores de intensidad, consolas y cabezas móviles expuestas.
• Sonorización y broadcast: Perfecto para interconectar de forma limpia equipos de audio profesional, cajas de distribución, previos o micrófonos en entornos altamente exigentes.
• Cartelería digital: Idóneo para interconexiones en pantallas LED gigantes de exteriores, soportando vibraciones recurrentes, humedad constante y cambios bruscos de temperatura.

Preguntas frecuentes

• ¿Cómo se alcanza la estanqueidad de este producto?
  El nivel de protección IP65 se logra al acoplar firmemente el conector XLR de la serie Z de REAN o, de manera alternativa, al mantener la conexión sellada mediante una tapa de goma cerrada cuando no está en uso.
• ¿Es compatible con cualquier tipo de panel troquelado?
  Sí, la base emplea el estándar internacional de recorte en formato D, ajustándose perfectamente a paneles, cajas y soportes convencionales del mercado de telecomunicaciones y audio.
• ¿Cómo es el montaje del cableado interno?

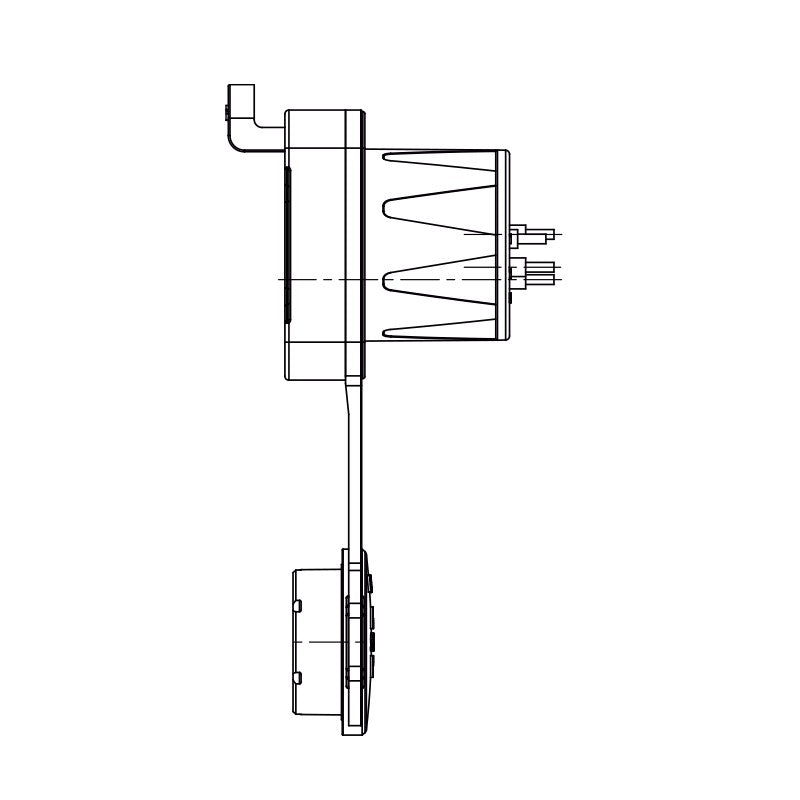

  Cuenta con pines posteriores dispuestos específicamente para un montaje de placa de circuito impreso (PCB) en formato vertical, agilizando los procesos de soldadura.
• ¿Qué rango térmico puede soportar operando?
  Está preparado para trabajar de forma ininterrumpida en climas extremos, abarcando con seguridad desde los -30 °C en ambientes gélidos, hasta los +80 °C en interiores con alta disipación térmica.

Descripción para proyectos

Base conectora XLR hembra de chasis de 5 polos en formato D. Montaje frontal para PCB vertical con sistema de bloqueo por pestillo. Resistencia de contacto inferior a 5 mΩ, rigidez dieléctrica de 1,5 kVcc y resistencia de aislamiento superior a 5 GΩ. Corriente nominal de 16 A por contacto y tensión nominal inferior a 50 V. Vida útil mecánica superior a 1000 ciclos de acoplamiento. Carcasa construida en fundición de zinc con chapado negro, contactos de aleación de bronce bañados en oro y platino, aislante interno PA66. Clasificación de inflamabilidad UL94 V-0. Protección externa IP65, estanqueidad al aire integral y protección IP67 para el interior del dispositivo. Rango térmico operativo desde -30 °C hasta +80 °C.
