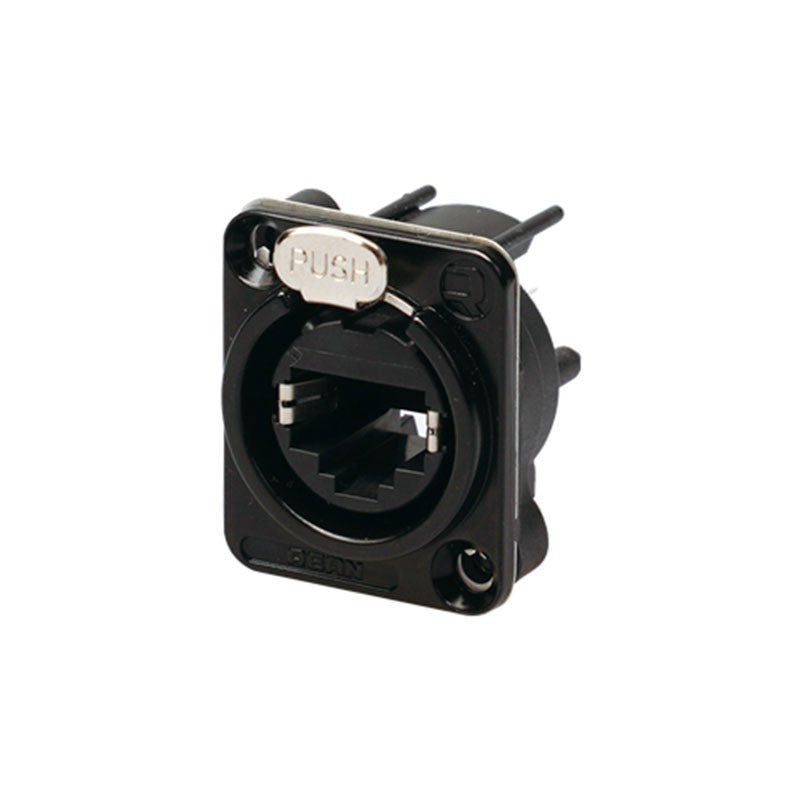

REAN RRE8F-D-001-0 - Chasis Ethernet RJ45 PCB Vertical Negro

REAN RRE8F-D-001-0 - Chasis Ethernet RJ45 PCB Vertical Negro

El conector de chasis REAN RRE8F-D-001-0 se presenta como la solución técnica ideal para integraciones profesionales que requieren una conexión Ethernet robusta, estable y permanente. Fabricado bajo los rigurosos estándares de calidad del Grupo Neutrik, este receptáculo RJ45 de categoría 5e está diseñado específicamente para su montaje vertical en placas de circuito impreso (PCB). Su estructura exterior adopta el formato de brida estándar tipo D, un formato universalmente reconocido en la industria del audio, la iluminación y la transmisión de datos, lo que facilita enormemente su integración en paneles, cajas de escenario y equipos de forma estandarizada.

La fiabilidad es un factor crítico en cualquier entorno de transmisión de señales ininterrumpidas. Este conector responde a esa necesidad mediante la incorporación de un cuerpo de aleación de zinc altamente resistente, terminado en un discreto y elegante color negro. El diseño mecánico destaca por incluir un sistema de bloqueo mediante pestillo de alta seguridad, garantizando que el cable de red permanezca firmemente sujeto en todo momento. Esta característica resulta fundamental para evitar desconexiones accidentales provocadas por tirones o vibraciones que podrían interrumpir el flujo de datos en aplicaciones críticas.

Características principales

• Rendimiento certificado: Cumple con los estándares de transmisión Cat5e según las normativas internacionales TIA/EIA 568B e ISO/IEC 11801.
• Alimentación sobre Ethernet: Soporta el protocolo PoE+ conforme al estándar IEEE802.3at, permitiendo la transmisión simultánea de datos y energía eléctrica.
• Formato estándar de la industria: Diseño con brida de tamaño D, optimizado para la instalación en paneles de montaje universales.
• Conexión segura: Sistema de retención con cerradura de pestillo, que proporciona una fuerza de retención superior y evita desconexiones no deseadas.
• Montaje optimizado: Diseñado exclusivamente para el montaje vertical en placas de circuito impreso (PCB), facilitando el diseño interno de hardware.

Beneficios del producto

Integrar este conector en sus equipos o instalaciones proporciona una excelente relación entre rendimiento y coste, un sello distintivo de la marca REAN. Al contar con el respaldo y la ingeniería del Grupo Neutrik, se asegura una durabilidad prolongada con una vida útil superior a los 1000 ciclos de inserción. Su construcción robusta minimiza el desgaste mecánico frente al uso continuo.

Además, gracias al recubrimiento de oro en los contactos de bronce, el dispositivo ofrece una conductividad excepcional, asegurando una resistencia de contacto mínima y protegiendo la conexión contra la corrosión ambiental. Su capacidad de operar de manera estable en un amplio rango de temperaturas lo convierte en una opción fiable para entornos de trabajo exigentes.

Casos de uso

Este chasis Ethernet resulta fundamental en el diseño y la fabricación de consolas de iluminación profesional, equipos de mezcla de audio digital y sistemas de señalización electrónica. También es ampliamente utilizado en la creación de paneles de conexión personalizados para estudios de grabación, racks de servidores industriales y equipos de video profesional que requieran transmisiones estables bajo el protocolo Cat5e, especialmente cuando la distribución de energía PoE+ es necesaria para alimentar dispositivos periféricos conectados a la red.

Preguntas frecuentes

¿Es compatible este chasis con conectores RJ45 convencionales?
Sí, el diseño interno del receptáculo es plenamente compatible con los conectores macho RJ45 estándar utilizados en cables de red Cat5e o inferiores, permitiendo una conectividad universal y versátil.

¿Qué nivel de voltaje y corriente soporta para aplicaciones PoE?
El conector soporta una corriente nominal de 1,5 A por contacto y tensiones nominales inferiores a 50 V, cumpliendo íntegramente con los requisitos del estándar PoE+ (IEEE802.3at) para alimentar dispositivos a través del mismo cable de datos.

¿Cuál es el grosor máximo del panel donde se puede instalar?
El diseño de la brida tipo D permite su instalación segura en paneles que tengan un grosor máximo de 4 mm, cubriendo la inmensa mayoría de placas y chasis metálicos estándar de la industria.

Descripción para proyectos

Base para chasis RJ45 de forma D con bloqueo de pestillo mecánico. Rendimiento de transmisión Cat5e conforme a TIA/EIA 568B e ISO/IEC 11801. Tipo de montaje de placa de circuito impreso (PCB) vertical. Resistencia de contacto inferior a 10 mΩ, tensión nominal inferior a 50 V y corriente de 1,5 A por contacto, compatible con PoE+ (IEEE802.3at). Chasis fabricado en aleación de zinc de color negro con inserto de PBTP 15 % GR. Contactos de bronce con recubrimiento de oro. Fuerza de inserción y retirada ≤ 20 N. Vida útil superior a 1000 ciclos de conexión. Rango operativo de temperatura de -30 ºC a +80 ºC. Clasificación de inflamabilidad UL94 V-0.
