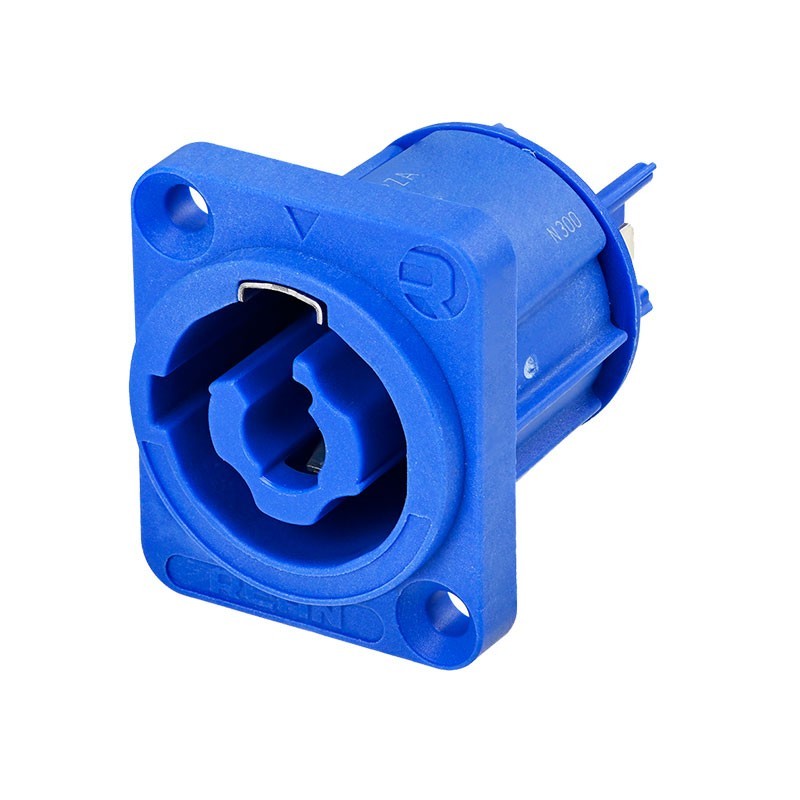

El conector de chasis Powercon de entrada en color azul de la marca REAN, fabricado bajo los exigentes estándares del Grupo Neutrik, se presenta como una solución altamente robusta y eficaz para la alimentación de equipos profesionales. Este componente ha sido desarrollado para garantizar una transmisión de corriente continua y estable en las aplicaciones audiovisuales y de iluminación más exigentes. Si buscas un conector monofásico bloqueable que te proporcione seguridad mecánica y eléctrica constante, este modelo es la opción indicada para integrar en tus paneles de distribución.

Diseñado específicamente como un punto de entrada de corriente alterna, cuenta con tres puntos de contacto (dos principales más toma de tierra) y opera con una destacada capacidad de corriente nominal de hasta 20 amperios RMS a 250 voltios. Su estructura integra un sistema de retención mediante bloqueo por giro, sumamente ergonómico y rápido de accionar, que evita cualquier tipo de desconexión accidental durante su funcionamiento intensivo. Además, su construcción con materiales de grado ignífugo y contactos bañados en plata asegura una conectividad óptima, minimizando el riesgo de fallos por calor o fatiga del material.

Características principales

• Tipo de conexión: Conector de base para chasis destinado exclusivamente a la entrada de corriente (identificado por su color azul).
• Sistema de seguridad: Diseño monofásico bloqueable que utiliza un mecanismo de giro rápido y seguro.
• Opciones de cableado: Base provista de lengüetas planas compatibles con conectores de formato de 4,8 x 0,5 milímetros, admitiendo también soldadura directa.
• Alta capacidad: Soporta corrientes nominales de hasta 20 amperios y voltajes de 250 voltios en corriente alterna.
• Protección certificada: Clasificación de protección IP20 una vez que el conjunto está acoplado, garantizando un funcionamiento seguro en entornos interiores.
• Durabilidad térmica: Amplio margen de temperatura operativa que va desde los -30 hasta los +80 grados Celsius.

Beneficios para la instalación

• Conexión ininterrumpida: El sólido sistema de bloqueo rotativo elimina de raíz el riesgo de tirones accidentales o apagones inesperados durante eventos críticos.
• Montaje rápido y versátil: Gracias a sus terminales preparados para fijación rápida o soldadura, los técnicos logran tiempos de instalación mucho más cortos y fiables.
• Respaldo tecnológico superior: Al pertenecer a la familia del Grupo Neutrik, garantiza un rendimiento constante propio de la alta gama, manteniendo una relación coste-rendimiento insuperable.
• Integridad física del sistema: Sus componentes con certificación de inflamabilidad UL94 V-0 añaden una capa vital de seguridad contra el sobrecalentamiento.

Casos de uso

• Equipamiento de iluminación: Distribución de energía en cabezas móviles, focos fijos, y trusses de escenarios o estudios de televisión.
• Sistemas de audio profesional: Suministro eléctrico para altavoces autoamplificados, racks de etapas de potencia y mesas de mezclas.
• Pantallas LED e imagen: Alimentación de paneles modulares en ferias, conciertos y recintos deportivos, donde la estabilidad eléctrica es obligatoria.
• Proyección audiovisual: Instalaciones en salas de conferencias o cines donde cualquier interrupción por desconexión resulta inaceptable.

Preguntas frecuentes

¿Qué diferencia a este conector azul de los de otros colores?
En el estándar de la industria, el color azul indica de manera específica que se trata de un conector de entrada de corriente. Esto sirve para diferenciarlo visualmente de las salidas de corriente (habitualmente grises o blancas), previniendo así cruces eléctricos accidentales al montar un panel de distribución complejo.

¿Qué características tiene el sistema de retención del cable?
El sistema cuenta con un alivio de tensión tipo mandril fabricado en material POM, el cual permite sujetar de forma confiable cables con un diámetro exterior que oscile entre los 6 y los 15 milímetros, admitiendo tamaños de cableado de hasta 2,5 milímetros cuadrados para asegurar la máxima transmisión de energía.

¿Es estrictamente necesario soldar las conexiones al panel?
No es obligatorio. La base está diseñada con lengüetas planas para una conexión rápida y limpia utilizando terminales estándar de 4,8 x 0,5 milímetros. Sin embargo, si la instalación estará sometida a fuertes vibraciones constantes, la opción de soldadura directa siempre se encuentra disponible.

¿Se puede emplear en montajes al aire libre?
Este chasis ofrece una clase de protección IP20 cuando está correctamente acoplado con su contraparte. Esto significa que está protegido contra el ingreso de objetos sólidos, pero no es resistente al agua. Por ello, se recomienda para uso exclusivo en interiores o bien instalado dentro de cajas de conexión estancas si va a permanecer a la intemperie.

Descripción para proyectos

Conector de base chasis de entrada de corriente alterna monofásico. Configuración de 3 contactos (2 polos más toma de tierra). Corriente nominal por contacto de 20 A RMS y voltaje nominal de 250 V CA. Rigidez dieléctrica de pico de 4 kV CA, resistencia de contacto ≤ 3 mΩ y resistencia de aislamiento superior a 1 GΩ. Incorpora mecanismo de retención mediante cerradura de giro. Soporta diámetros de cable externo de 6 a 15 milímetros y secciones de 2,5 milímetros cuadrados. Los terminales de la base son lengüetas planas para conectores de 4,8 x 0,5 milímetros o soldadura directa. Contactos de la base fabricados en bronce con chapado en plata; contactos del cable en latón plateado y mandriles en POM. Grado de inflamabilidad clasificado como UL94 V-0. Rango de temperatura operativa de -30 a +80 grados Celsius. Ofrece protección IP20 en estado acoplado. Cumple con normativas de seguridad EN / IEC61984 y requisitos de soldabilidad IEC68-2-20.
