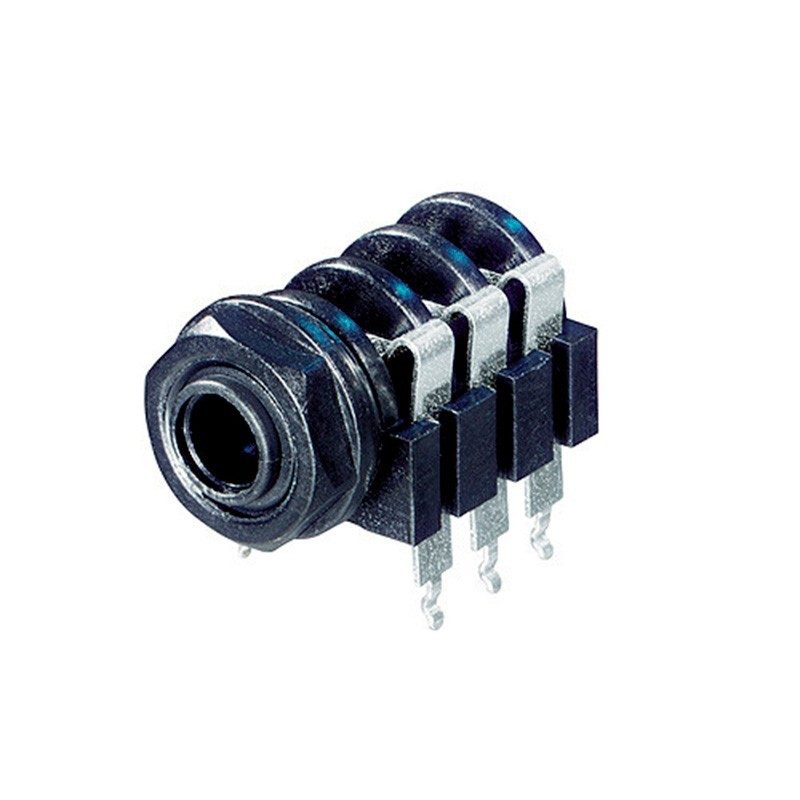

Rean NYS2192 - Conector Jack Mono 1/4" para PCB

Rean NYS2192 - Conector Jack Mono 1/4" para PCB

El conector Rean NYS2192 es una solución profesional de alto rendimiento diseñada para integraciones en placas de circuito impreso (PCB). Este Jack Mono de 1/4" (6.35 mm) en formato hembra ofrece una conexión excepcionalmente estable en equipos de audio, iluminación y señalización digital. Fabricado bajo los rigurosos estándares del Grupo Neutrik, este componente combina un diseño robusto con una funcionalidad fiable, adaptándose a las exigencias de técnicos e ingenieros que buscan una calidad sostenida a largo plazo.

Su estructura horizontal de 2 polos cuenta con un diseño de contactos conmutados largos, lo que asegura una superficie de sujeción amplia y una conductividad constante frente a vibraciones. El encapsulado fabricado en termoplástico proporciona un nivel de aislamiento superior frente a interferencias. Al integrar de serie su respectiva tuerca y arandela para anclaje a chasis, el conector asegura una firmeza absoluta frente a tirones accidentales, aliviando la tensión física y prolongando la vida del equipo receptor.

Con REAN, dispones de una alternativa insuperable para aplicaciones de gran volumen y sensibles a los costes operativos, ofreciendo consistencia técnica de primer nivel en cualquier entorno.

Características principales

• Formato y diseño: Conector tipo Jack hembra Mono de 1/4" (6.35 mm) diseñado para montaje horizontal directo en placa PCB.
• Sistema de contactos: Disposición de 2 polos, contactos largos y totalmente conmutados para máxima precisión.
• Materiales de primera calidad: Contactos fundidos en latón (CuZn39Pb3) y recubiertos por un revestimiento aislante termoplástico.
• Fijación robusta: Incluye tuerca y arandela metálica para un anclaje mecánico completamente estable.
• Rendimiento eléctrico: Destaca con una resistencia de aislamiento ≥ 1 GΩ y una resistencia dieléctrica de 0.5 kV CC.

Beneficios para el usuario e instalador

La incorporación del modelo NYS2192 proporciona un incremento directo en la fiabilidad del sistema eléctrico. Su durabilidad mecánica destaca al superar los 1000 ciclos de inserción y extracción sin comprometer la transmisión, asegurando que su funcionalidad permanezca intacta tras extensos períodos de uso. Por otro lado, la fuerza de manipulación, cifrada en ≤ 20N, facilita el montaje del técnico y entrega una sensación de conexión sólida. Por su excelente relación coste-rendimiento, es la opción predilecta para mantener los presupuestos del proyecto bajo control sin sacrificar los altos estándares de la ingeniería actual.

Casos de uso

• Equipamiento de audio profesional: Ideal para puertos en mesas de mezclas, preamplificadores y amplificadores musicales.
• Instrumentos y pedales de efectos: Utilizado ampliamente en la fabricación o reparación de guitarras eléctricas y cajas de efectos.
• Sistemas e integración audiovisual: Excelente desempeño en paneles de control, iluminación profesional y señalización digital.
• Proyectos de electrónica personalizada: Prototipos y sistemas a medida con conexiones de un canal (mono) en placas base.

Preguntas frecuentes

¿Incluye los accesorios de montaje?
Sí, el conector viene empacado de fábrica con su tuerca y arandela metálica para fijarlo directamente al chasis o carcasa exterior, liberando de tensiones a la placa PCB.

¿Para qué tipo de señales está indicado?
Al tratarse de una arquitectura de 2 polos, su uso es exclusivo para señales mono (un canal). No es apto para cables estéreo, los cuales exigen componentes de 3 polos.

¿Qué durabilidad se puede esperar de los contactos?
La vida útil mecánica está certificada para superar ampliamente los 1000 ciclos de inserción (apareamiento). Sus componentes internos aseguran un desgaste estructural mínimo, manteniendo intacta la integridad de la señal.

¿Cómo se distribuye este artículo logísticamente?
Se suministra en bolsas individuales de una unidad. Para optimizar procesos y costes en montajes en cadena, es recomendable optar por pedidos de cajas completas que incluyen 100 unidades.

Descripción para proyectos

Conector Jack hembra mono de 1/4" (6.35 mm) REAN NYS2192 para montaje horizontal en PCB. Configuración de 2 polos con contactos conmutados largos de latón (CuZn39Pb3). Revestimiento termoplástico. Resistencia de aislamiento ≥ 1 GΩ, resistencia dieléctrica CC de 0.5 kV. Fuerza de inserción y extracción ≤ 20N. Durabilidad superior a 1000 ciclos de apareamiento. Incluye tuerca y arandela para anclaje a chasis.
