FactorRACK ZEBAVB84 - Placa Multibar negra para conectores

FactorRACK ZEBAVB84 - Placa Multibar negra para conectores

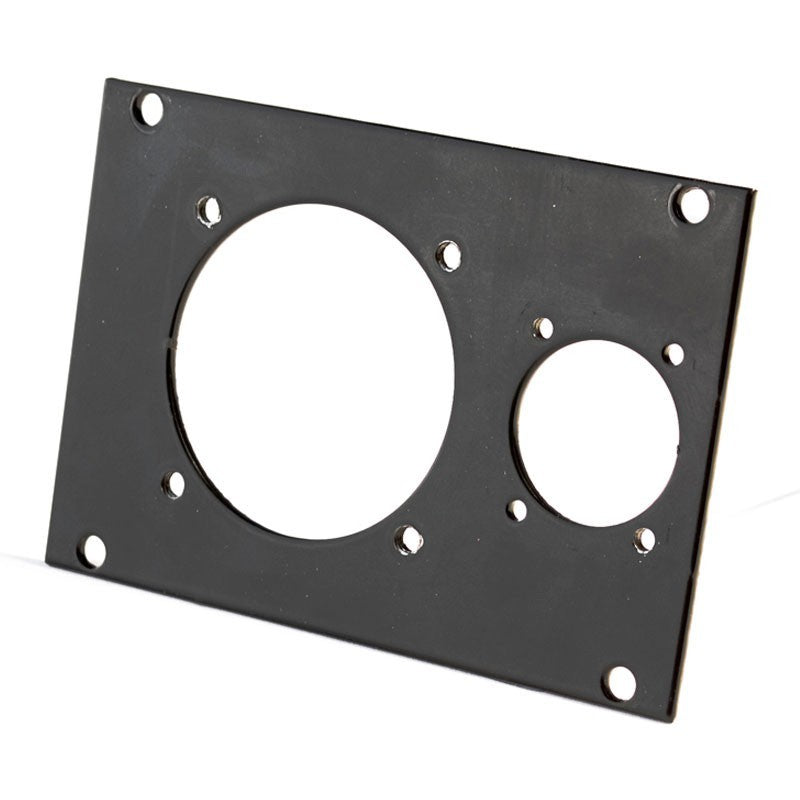

La placa Multibar para un conector XLR y un enchufe Schuko es una solución robusta y eficiente concebida para la organización de conexiones en entornos profesionales. Fabricada pensando en las exigencias del sector audiovisual, esta placa metálica se integra de forma precisa en los sistemas de barras estructurales para facilitar la creación de cajetines de escenario a medida. Al contar con un diseño detallado de diez centímetros de longitud, permite agrupar la alimentación eléctrica y la señal de audio o datos en un mismo panel, lo que optimiza el espacio y mejora el orden del cableado en cualquier tipo de instalación.

El uso de este tipo de placas resulta fundamental para mantener la seguridad y la accesibilidad en montajes técnicos complejos. Gracias a su sólida estructura, garantiza una larga vida útil incluso en condiciones de uso intensivo, como las que se presentan en giras, producciones teatrales o eventos en directo. Su acabado proporciona una estética sobria y discreta, perfecta para pasar desapercibida en los escenarios y adaptarse a las estrictas normativas visuales de espacios escénicos cerrados.

Características principales

• Construcción resistente fabricada en chapa de acero de 2 milímetros de espesor.
• Longitud estándar de 10 centímetros, ajustada para sistemas de perfilería modulares.
• Capacidad para alojar de forma simultánea un conector tipo Schuko de chasis y un conector de formato XLR.
• Compatibilidad con otros formatos de conexión de tamaño estándar como Powercon o BNC en el orificio troquelado principal.
• Acabado superficial en color negro mate para evitar reflejos indeseados derivados de la iluminación del escenario.
• Diseño específico para acoplarse directamente en los perfiles estructurales de la gama Multibar.

Beneficios para el instalador audiovisual

Integrar esta placa en los montajes de iluminación o sonido aporta numerosas ventajas a los técnicos e instaladores de equipamiento. En primer lugar, la versatilidad del producto permite adaptar un mismo perfil estructural a múltiples necesidades, combinando la entrada o salida de corriente alterna mediante el enchufe Schuko con señales de control, audio o video a través de conectores XLR, Powercon o BNC. Esta unificación reduce significativamente el tiempo de despliegue y recogida del cableado.

Por otro lado, al estar fabricada en acero de gran grosor, ofrece una resistencia mecánica superior frente a golpes fortuitos, tirones de cables o vibraciones continuas. Esto protege las conexiones internas de manera efectiva y evita averías durante el transcurso de una función. La modularidad del sistema permite que, ante posibles cambios en la instalación, se puedan sustituir o añadir nuevas placas con diferentes configuraciones de puertos sin necesidad de desmontar o reemplazar la barra estructural principal.

Casos de uso

Este componente está especialmente concebido para empresas de alquiler de equipamiento audiovisual que necesitan fabricar y mantener sus propios cajetines de distribución eléctrica y de señalización a medida. De igual manera, supone un elemento indispensable en la instalación fija de teatros, auditorios, salas de conferencias y estudios de grabación o televisión.

En el trabajo diario, los técnicos emplean estas placas para montar puntos de conexión personalizados en las varas de iluminación o en las estructuras perimetrales del escenario, acercando la toma de corriente y la señal directamente a los focos, altavoces o monitores. Este método de trabajo evita extender largas líneas de cables por el suelo, mejorando la prevención de riesgos laborales.

Montaje y compatibilidad estructural

El diseño de la placa permite instalarla de manera rápida y segura en perfiles de la serie Multibar. Estos perfiles disponen de aberturas superior e inferior que facilitan el enrutamiento interno de los cables. La fijación permite el uso de tornillos de métrica 10 para acoplar varillas roscadas, garras, grapas y otros accesorios de sujeción, formando un cajetín completamente cerrado y seguro al combinarse con las correspondientes tapas laterales.

Preguntas frecuentes

¿Se incluyen los conectores Schuko y XLR junto con la placa?

No, la placa se suministra vacía como un panel de montaje metálico para que el instalador coloque los conectores de chasis que mejor se adapten a sus requerimientos técnicos particulares.

¿Es posible instalar un conector diferente al XLR en el orificio correspondiente?

Sí, el orificio troquelado para el XLR posee las dimensiones universales de la industria para el formato D, lo que permite insertar sin ningún problema otros conectores de chasis que compartan la misma medida, como por ejemplo bases Powercon para alimentación puenteada o conectores BNC para señales de video.

¿Qué tipo de tornillería se necesita para fijar los conectores a la placa?

Se requieren tornillos y tuercas de tamaño estándar para conectores de chasis, los cuales se introducen por los orificios pretaladrados que rodean cada uno de los huecos de conexión.

¿Es compatible con cualquier barra de escenario genérica?

Está diseñada específicamente para integrarse en la perfilería del sistema Multibar, el cual dispone de los carriles y la anchura exacta para acoger este panel de diez centímetros.

Descripción para proyectos

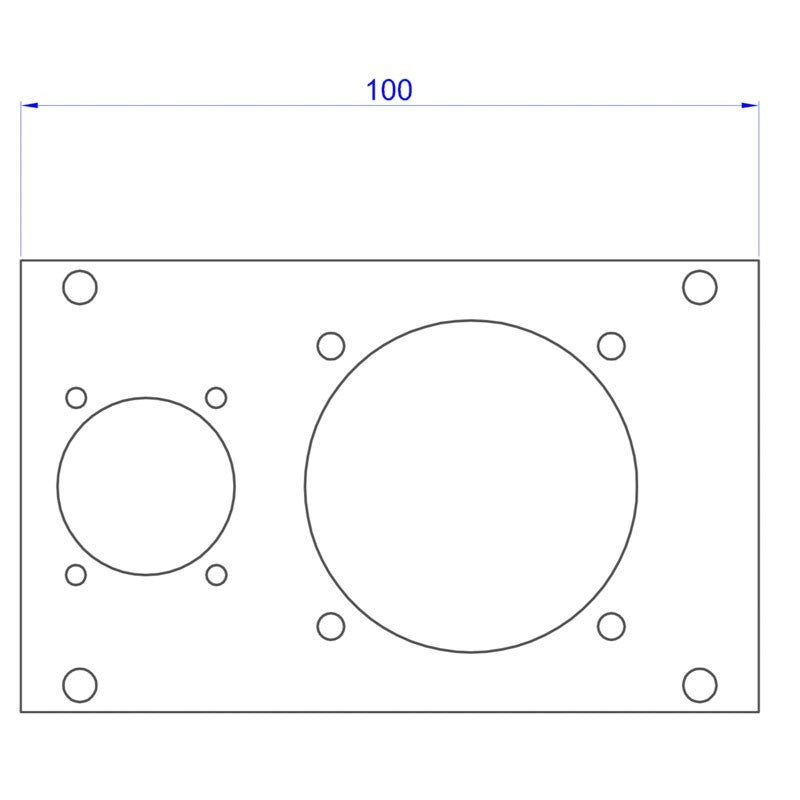

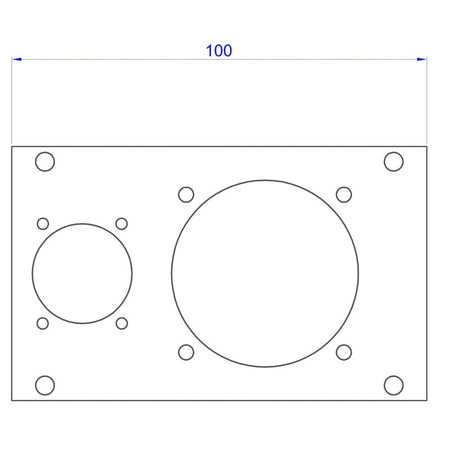

Placa metálica troquelada de 10 centímetros de longitud, fabricada en acero de 2 milímetros de espesor con acabado superficial en color negro. Presenta mecanizado para albergar de forma simultánea una base de corriente tipo Schuko de chasis y un conector de formato estándar, compatible con XLR, Powercon y BNC. Elemento de fijación y distribución de conexiones para su integración en sistemas modulares de perfilería estructural tipo Multibar.
