Doughty Six Track Adapter Plate - Placa adaptadora de acero para carriles escénicos Six Track

Doughty Six Track Adapter Plate - Placa adaptadora de acero para carriles escénicos Six Track

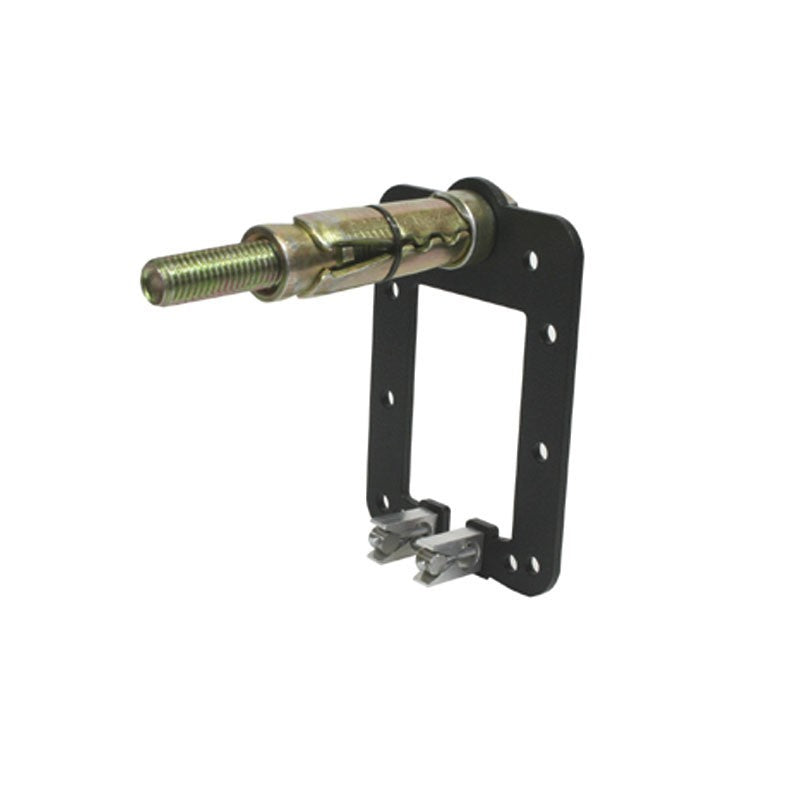

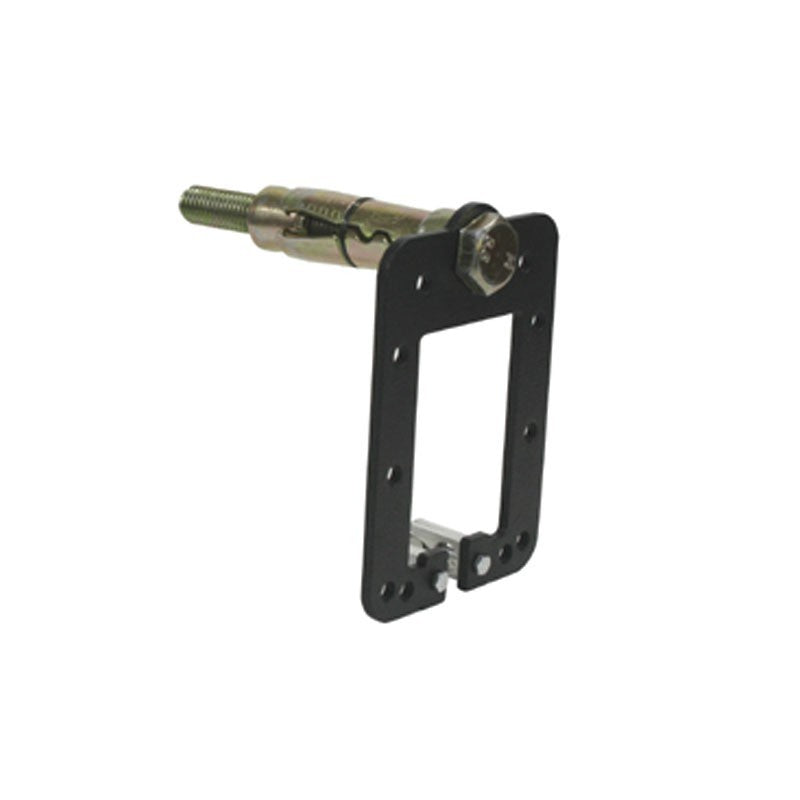

La Doughty Six Track Adapter Plate es una placa adaptadora de acero para sistemas de carriles escénicos Six Track, diseñada para permitir el montaje y la adaptación de tramos de carril cortados a medida directamente en el lugar de instalación. Fabricada en acero dulce con acabado de pintura en polvo negra, ofrece una solución de unión mecánica para configuraciones de raíles de cortinas teatrales, telones y sistemas escénicos.

Este accesorio permite adaptar secciones de carril Six Track que han sido cortadas a una longitud específica, evitando la necesidad de fabricar tramos especiales o realizar trabajos de soldadura durante el montaje. Su diseño admite la instalación tanto en extremos de carril como en posiciones intermedias, manteniendo el espacio necesario para que los carros deslizantes puedan atravesar la zona de unión.

La placa dispone de un sistema de fijación mecánica con tres elementos expansivos que permite completar el extremo de un carril cortado y adaptarlo a la configuración requerida. Este diseño resulta especialmente práctico cuando las dimensiones arquitectónicas de un teatro, auditorio o estudio no coinciden con las longitudes estándar de los perfiles disponibles.

Fabricada en acero dulce (mild steel), la placa incorpora un recubrimiento protector de pintura en polvo negra que proporciona un acabado uniforme y una apariencia discreta en instalaciones escénicas. Su peso de 0,26 kg permite incorporarla al sistema sin añadir una masa elevada.

La Doughty Six Track Adapter Plate forma parte de la gama de accesorios de montaje del sistema modular de carriles Six Track de Doughty Engineering, utilizado principalmente para el desplazamiento de cortinas y telones en teatros, auditorios, centros culturales, estudios y espacios de representación.

Características principales de la Doughty Six Track Adapter Plate

• Placa adaptadora para carriles Six Track: diseñada específicamente para el sistema modular de raíles escénicos Doughty Six Track.
• Fabricación en acero dulce: construcción metálica resistente para aplicaciones de montaje y adaptación de carriles.
• Acabado en pintura en polvo negra: recubrimiento protector con apariencia discreta para instalaciones escénicas.
• Adaptación de tramos cortados: permite completar secciones de carril Six Track ajustadas a longitudes especiales.
• Instalación en posiciones intermedias: diseño que permite el paso de carros deslizantes a través de la zona de adaptación.
• Utilización en extremos: también puede instalarse en los extremos de determinadas configuraciones del carril.
• Sistema de fijación mecánica: incorpora tres elementos expansivos para el montaje sobre el carril compatible.
• Instalación sin soldadura: permite realizar modificaciones de longitud directamente en obra mediante montaje mecánico.
• Dimensiones de la placa: 107,7 mm de altura y 75 mm de anchura.
• Peso reducido: 0,26 kg por unidad.
• Compatible con Six Track: accesorio perteneciente al sistema de carriles para cortinas de servicio medio de Doughty.
• Aplicaciones escénicas: teatros, auditorios, estudios audiovisuales, centros educativos y espacios culturales.
• Montaje ajustable a la instalación: permite utilizar tramos cortados a medida en lugar de depender exclusivamente de las longitudes comerciales estándar.

Sistema de carriles escénicos Doughty Six Track

El Doughty Six Track es un sistema modular de carriles metálicos diseñado para el desplazamiento de cortinas y telones en instalaciones escénicas.

Su estructura combina un tubo superior de suspensión con perfiles inferiores de rodadura, sobre los que se desplazan los carros encargados de transportar las cortinas.

La gama dispone de diferentes componentes intercambiables que permiten diseñar instalaciones adaptadas a las características de cada espacio, incluyendo tramos rectos, curvas, soportes, elementos de unión, carros deslizantes y accesorios de accionamiento.

Las secciones rectas estándar están disponibles en diferentes longitudes, desde 0,25 hasta 3 metros. Sin embargo, determinadas instalaciones requieren medidas intermedias o dimensiones exactas que no coinciden con estos formatos.

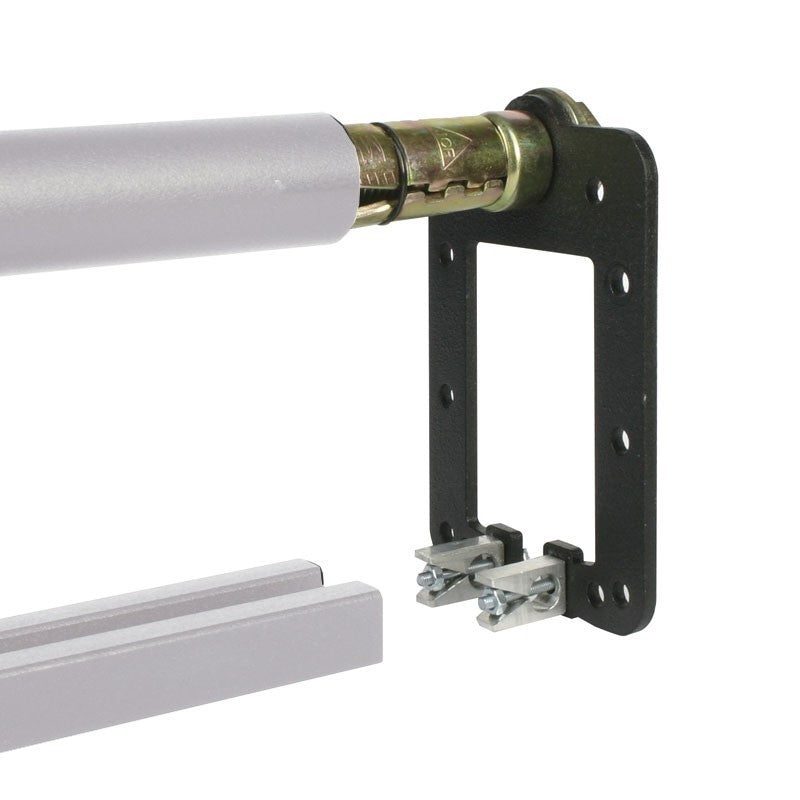

La placa adaptadora Doughty Six Track permite resolver estas situaciones mediante el montaje de elementos mecánicos sobre tramos cortados a medida.

Adaptación de carriles Six Track cortados a medida

Una de las funciones principales de esta placa es permitir la utilización de tramos de carril Six Track cortados directamente en obra.

En una instalación teatral o audiovisual, las dimensiones disponibles pueden estar condicionadas por paredes, pilares, estructuras de suspensión, elementos arquitectónicos o los límites de la zona de representación.

Estas circunstancias pueden hacer necesario utilizar longitudes de carril diferentes a las suministradas de forma estándar.

La Doughty Six Track Adapter Plate permite adaptar las secciones cortadas mediante un sistema de fijación mecánica, sin tener que fabricar un nuevo extremo mediante soldadura.

Esta característica facilita la preparación de instalaciones personalizadas y permite realizar ajustes durante el montaje.

La solución también puede resultar útil en trabajos de reforma o ampliación de instalaciones existentes, siempre que los componentes utilizados pertenezcan al sistema compatible.

Montaje en extremos y posiciones intermedias del carril

El diseño de la placa adaptadora permite utilizarla tanto en los extremos de un tramo como en determinadas posiciones intermedias de un sistema Six Track.

Esta versatilidad es una de sus principales diferencias respecto a la placa de extremo atornillable convencional del mismo fabricante.

La placa adaptadora Six Track presenta una geometría que permite el desplazamiento de los carros a través de la zona de unión, por lo que puede utilizarse en secciones interiores de una instalación.

Por el contrario, la placa de extremo convencional Bolt On End Plate está concebida para finalizar físicamente un tramo y no permite que los carros atraviesen ese punto.

Por tanto, cuando un carril cortado debe conectarse a otra sección y es necesario que los carros continúen circulando, la placa adaptadora constituye la solución prevista por Doughty para este tipo de configuración.

La continuidad de la rodadura exige un montaje correcto y una adecuada alineación de los perfiles. Deben emplearse los componentes de unión, alineación y fijación previstos para el conjunto.

Sistema de fijación mecánica sin soldadura

La Doughty Six Track Adapter Plate utiliza un sistema de fijación mediante tres elementos expansivos que permite adaptarla al extremo de una sección cortada del carril.

Esta solución elimina la necesidad de realizar soldaduras durante la instalación de la placa, reduciendo las operaciones necesarias para adaptar los tramos.

El montaje se realiza mecánicamente, utilizando las herramientas apropiadas para ajustar los elementos de fijación conforme a las instrucciones de Doughty Engineering.

El procedimiento general de instalación consiste en preparar el extremo del carril cortado, posicionar correctamente la placa, fijar sus elementos mecánicos y comprobar la alineación con el resto de la estructura.

Cuando la placa forma parte de una unión entre dos tramos, deben respetarse las indicaciones del fabricante sobre los elementos de fijación del conjunto. El manual Six Track establece un mínimo de cuatro fijaciones por unión de carril.

La instalación debe ejecutarse por personal con conocimientos de montaje escénico y de las características mecánicas del sistema Six Track.

Fabricación en acero dulce con acabado negro

La placa adaptadora está fabricada en acero dulce, también denominado mild steel, un material empleado habitualmente en elementos mecánicos, soportes y accesorios de estructuras metálicas.

Este tipo de acero proporciona una base resistente y adecuada para la fabricación de componentes de unión y montaje.

La superficie incorpora un acabado de pintura en polvo de color negro, que aporta una capa protectora y mejora la integración visual del accesorio en instalaciones escénicas.

El acabado negro resulta especialmente adecuado para teatros, auditorios y otros espacios donde los elementos de soporte suelen mantenerse discretos para no interferir visualmente con la escenografía o la iluminación.

Con un peso de 0,26 kg, el adaptador combina una construcción metálica con dimensiones compactas.

Dimensiones y características constructivas

La documentación técnica de Doughty Engineering especifica las dimensiones principales de la placa y de su sistema de fijación.

• Altura exterior de la placa: 107,7 mm.
• Anchura exterior de la placa: 75 mm.
• Proyección máxima del conjunto de fijación: 113 mm, según el plano técnico.
• Longitud parcial indicada del elemento expansivo: 81,3 mm.
• Separación indicada entre los elementos inferiores: 19 mm.
• Material: acero dulce.
• Acabado: pintura en polvo negra.
• Peso: 0,26 kg.

Estas dimensiones facilitan la identificación del accesorio y la planificación de su incorporación en sistemas de carriles Six Track compatibles.

Consideraciones de seguridad y capacidad de carga

La Doughty Six Track Adapter Plate es un componente mecánico del sistema de carriles escénicos del fabricante.

En su ficha técnica oficial, Doughty indica que la placa no dispone de una carga máxima de trabajo individual clasificada (WLL: Not Rated).

Esto no significa que el accesorio carezca de resistencia mecánica, sino que no se publica una capacidad nominal independiente para utilizarlo como elemento de elevación o suspensión de cargas.

La capacidad admisible de una instalación debe determinarse a partir de las especificaciones del sistema completo, incluyendo los carriles, soportes, carros, anclajes, uniones y estructura portante.

La placa debe emplearse exclusivamente dentro de las configuraciones compatibles y siguiendo las instrucciones del fabricante. No debe considerarse por sí sola un punto de elevación o suspensión con una carga nominal asignada.

Beneficios de la placa adaptadora Doughty Six Track

• Adaptación a medidas especiales: permite utilizar tramos de carril cortados a la longitud requerida.
• Montaje sin soldadura: reduce la necesidad de trabajos de fabricación metálica durante la instalación.
• Uso en posiciones intermedias: permite el paso de los carros a través de la unión correctamente instalada.
• Compatibilidad específica: diseñada para el sistema de carriles Doughty Six Track.
• Construcción metálica: fabricada en acero dulce con acabado protector.
• Acabado profesional: pintura en polvo negra para una integración discreta.
• Montaje mecánico: sistema de fijación mediante elementos expansivos.
• Flexibilidad de instalación: facilita modificaciones en sistemas modulares de carriles.
• Peso compacto: 0,26 kg por unidad.
• Mantenimiento y reformas: permite adaptar tramos durante modificaciones de instalaciones escénicas existentes.

Aplicaciones y casos de uso

Teatros: adaptación de carriles Six Track para cortinas teatrales, telones de fondo y sistemas de apertura escénica.

Auditorios: instalación de carriles de cortinas con longitudes adaptadas a las dimensiones arquitectónicas del recinto.

Estudios de televisión: montaje de sistemas de carriles para cortinas de oscurecimiento, fondos escénicos y divisiones textiles.

Centros culturales: adaptación de infraestructuras de cortinas escénicas en salas de representación y espacios polivalentes.

Centros educativos: montaje y mantenimiento de sistemas de carriles en salones de actos, escenarios y espacios de representación.

Instalaciones escénicas permanentes: utilización en proyectos que requieren longitudes específicas de carril y continuidad del desplazamiento de los carros.

Reformas de teatros y auditorios: modificación de tramos existentes mediante soluciones mecánicas compatibles.

Montajes temporales: adaptación de carriles modulares Six Track cuando las dimensiones disponibles requieren cortar secciones a medida.

Preguntas frecuentes sobre Doughty Six Track Adapter Plate

¿Para qué sirve la placa adaptadora Doughty Six Track?
Permite adaptar los extremos de secciones de carril Six Track que se han cortado a medida, sin necesidad de realizar soldaduras. También puede utilizarse en posiciones intermedias del sistema.

¿Es compatible con cualquier carril escénico?
No. Está diseñada específicamente para el sistema de carriles Doughty Six Track. La compatibilidad con otros fabricantes o perfiles no está especificada.

¿Se puede utilizar para unir dos tramos de carril?
Sí. Su diseño permite incorporar tramos cortados a medida en posiciones intermedias del sistema Six Track, respetando los componentes y las instrucciones de unión del fabricante.

¿Los carros pueden atravesar la placa?
Sí. Doughty indica que la placa adaptadora está diseñada para permitir el paso de los carros deslizantes cuando se utiliza en una sección intermedia correctamente instalada.

¿Es lo mismo que la placa de extremo Doughty Bolt On End Plate?
No. La Bolt On End Plate es una placa destinada a terminar un tramo de carril, mientras que la Adapter Plate permite también su utilización en posiciones intermedias por las que deben pasar los carros.

¿Es necesario soldar para instalarla?
No. Está diseñada para montaje mecánico sobre tramos cortados del sistema Six Track, evitando la necesidad de soldaduras en obra.

¿Qué herramientas necesita?
Se requieren las herramientas manuales adecuadas para montar y ajustar sus elementos de fijación. También pueden ser necesarias herramientas de preparación del carril, dependiendo del trabajo que se esté realizando.

¿De qué material está fabricada?
Está fabricada en acero dulce con acabado de pintura en polvo negra.

¿Cuánto pesa?
El peso especificado por Doughty Engineering es de 0,26 kg, equivalente a 260 g.

¿Cuáles son las dimensiones de la placa?
La placa tiene una altura de 107,7 mm y una anchura de 75 mm. El plano del fabricante indica una proyección máxima de 113 mm para el conjunto de fijación.

¿Qué carga máxima soporta?
El fabricante no establece una WLL individual para esta placa. La carga admisible debe evaluarse en función de las especificaciones y condiciones de instalación del sistema Six Track completo.

¿Se puede utilizar para colgar focos?
La placa está diseñada como accesorio del sistema de carriles para cortinas Six Track. No dispone de una capacidad de carga individual certificada para utilizarla como punto independiente de suspensión de proyectores.

¿Se puede instalar en el centro de un carril?
Sí. El fabricante contempla su utilización en tramos intermedios del sistema, donde es necesario mantener el paso de los carros de cortina.

¿Es adecuada para instalaciones permanentes?
Puede formar parte de instalaciones permanentes del sistema Six Track siempre que se respete la configuración, los soportes y las instrucciones de montaje correspondientes.

Descripción para proyectos, presupuestos y licitaciones

Placa adaptadora Doughty Six Track Adapter Plate para el sistema modular de carriles escénicos Six Track, destinada a la adaptación de secciones de carril cortadas a medida mediante fijación mecánica sin soldadura. Fabricada en acero dulce (mild steel) con acabado superficial de pintura en polvo negra. Sistema de montaje con tres elementos expansivos, apto para instalación en extremos y posiciones intermedias del carril, con geometría que permite el paso de carros deslizantes. Dimensiones exteriores de la placa de 107,7 x 75 mm, proyección máxima del conjunto de fijación de 113 mm y peso unitario de 0,26 kg. Carga máxima de trabajo individual no clasificada por el fabricante (WLL: Not Rated). Compatibilidad específica con sistemas de carriles Doughty Six Track.
