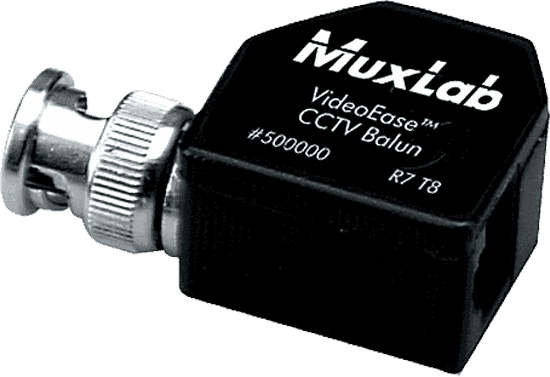

MuxLab 500000 - Balun Modular de CCTV BNC a RJ45 para Vídeo Analógico

MuxLab 500000 - Balun Modular de CCTV BNC a RJ45 para Vídeo Analógico

El MuxLab 500000 es una solución de conectividad esencial diseñada para simplificar y optimizar las instalaciones de seguridad y videovigilancia. Este balun modular CCTV permite la transmisión de una señal de vídeo analógico (CCTV compuesto) a través de un cable de par trenzado sin blindaje (UTP) Cat5e o Cat6, sustituyendo el tradicional y voluminoso cableado coaxial. Su diseño compacto y eficiente lo convierte en el estándar de la industria para profesionales que buscan reducir costes de infraestructura sin sacrificar la calidad de la imagen.

Diseñado para trabajar en pares, este dispositivo transforma la impedancia de 75 ohmios del puerto BNC a 100 ohmios para el cable de red, permitiendo aprovechar el cableado estructurado existente en edificios y oficinas. Es totalmente transparente para el usuario, soportando cámaras, monitores, DVRs, multiplexores y otros equipos de CCTV analógico estándar. Gracias a su capacidad de transmisión de larga distancia, el MuxLab 500000 garantiza una señal de vídeo clara y estable a distancias que el cable coaxial convencional no puede alcanzar sin amplificación.

Características principales

• Transmisión de largo alcance: Envía señal de vídeo a color hasta 670 metros y vídeo en blanco y negro hasta 760 metros utilizando cable Cat5e/6.
• Conectividad BNC a RJ45: Equipado con un conector BNC macho para conexión directa a la cámara o DVR y un puerto modular RJ45 para la conexión del cable UTP, facilitando una instalación "plug and play" rápida.
• Diseño ultracompacto: Su tamaño reducido permite conectarlo directamente a los puertos BNC de los equipos (DVRs o cámaras) sin obstruir las conexiones adyacentes, ideal para instalaciones de alta densidad.
• Compatibilidad universal: Funciona con señales de vídeo compuesto (NTSC, PAL, SECAM) y es compatible con cualquier equipo de CCTV analógico estándar.
• Ahorro de espacio y costes: Permite utilizar cables UTP más económicos, ligeros y fáciles de manejar que el cable coaxial RG59, optimizando el espacio en canaletas y armarios de comunicaciones.

Beneficios del producto

Para instaladores y técnicos de seguridad, el MuxLab 500000 representa una herramienta indispensable que reduce drásticamente el tiempo de mano de obra y el coste de materiales. Al utilizar cableado estructurado, se elimina la necesidad de tender cable coaxial específico para cada cámara, permitiendo centralizar el cableado de datos y seguridad bajo un mismo estándar. Además, su carcasa de plástico ABS retardante de llama y su diseño resistente garantizan una durabilidad excepcional y un funcionamiento continuo fiable las 24 horas.

Casos de uso

• Sistemas de videovigilancia en oficinas: Aprovechamiento de la red de cableado estructurado existente para añadir cámaras de seguridad sin obras adicionales.
• Instalaciones en campus y grandes superficies: Conexión de cámaras perimetrales situadas a cientos de metros del centro de control donde el cable coaxial perdería señal.
• Actualización de sistemas antiguos: Sustitución de tramos de cable coaxial dañado por cable UTP moderno y económico en renovaciones de edificios.
• Conexión a DVRs de alta densidad: Su factor de forma permite conectar múltiples baluns lado a lado en la parte trasera de un grabador digital sin problemas de espacio.

Preguntas frecuentes

¿Este balun funciona con cámaras digitales SDI o IP?
No. El MuxLab 500000 está diseñado exclusivamente para señales de vídeo analógico compuesto (CCTV tradicional). No es compatible con señales digitales SDI, HD-SDI ni cámaras IP.

¿Necesita alimentación eléctrica externa?
No, es un dispositivo pasivo. No requiere ninguna fuente de alimentación externa; utiliza la propia señal de vídeo para funcionar a través del transformador de impedancia interno.

¿Puedo usar cable Cat6 en lugar de Cat5e?
Sí, el dispositivo es totalmente compatible con cables Cat5, Cat5e y Cat6. El uso de cables de categoría superior (Cat6) puede incluso mejorar ligeramente la integridad de la señal en distancias extremas.

¿Se vende por unidades o por parejas?
Este producto suele gestionarse por unidades individuales, pero recuerde que se necesita un par para completar el circuito: uno en el lado de la cámara (transmisor) y otro en el lado del monitor o DVR (receptor).

Descripción para proyectos

Balun pasivo de vídeo para CCTV diseñado para transmisión de señal de vídeo compuesto analógico a través de cable UTP Cat5e/6. Convierte impedancia de 75 Ohmios (BNC Macho) a 100 Ohmios (RJ45 Hembra). Soporta distancias de transmisión de hasta 670 metros en color y 760 metros en blanco y negro. Ancho de banda de vídeo de DC a 8 MHz con pérdida de retorno superior a 15 dB. Carcasa compacta de ABS retardante de llama, sin necesidad de alimentación externa. Ideal para integración en sistemas de cableado estructurado.
