JBL Professional 4732-M/HFD - Módulo de medios/agudos para ScreenArray 4732 (4 × 6,5" + motor de 3")

JBL Professional 4732-M/HFD - Módulo de medios/agudos para ScreenArray 4732 (4 × 6,5" + motor de 3")

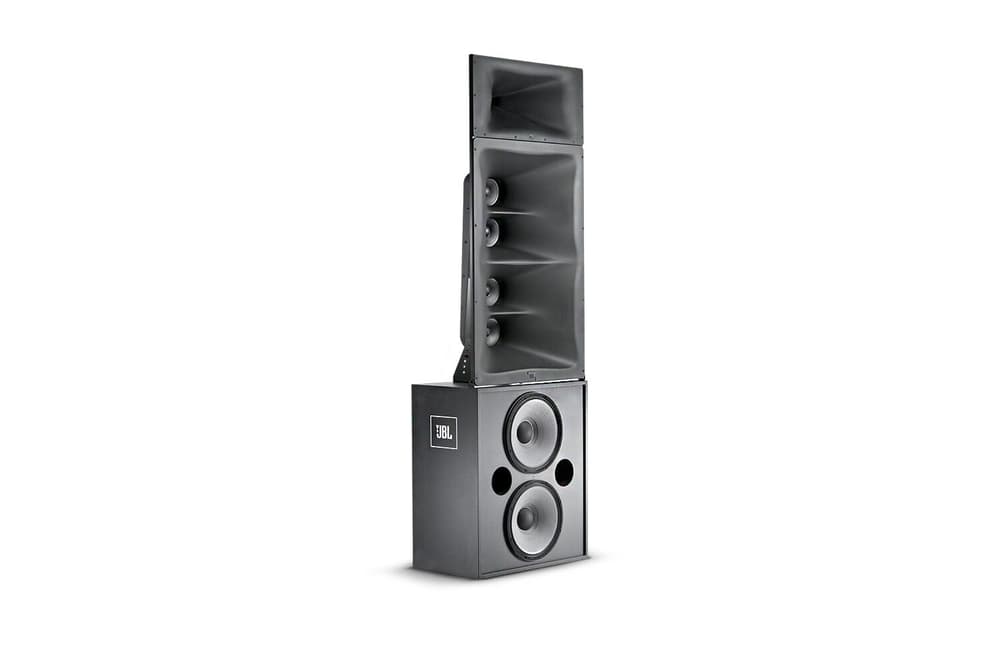

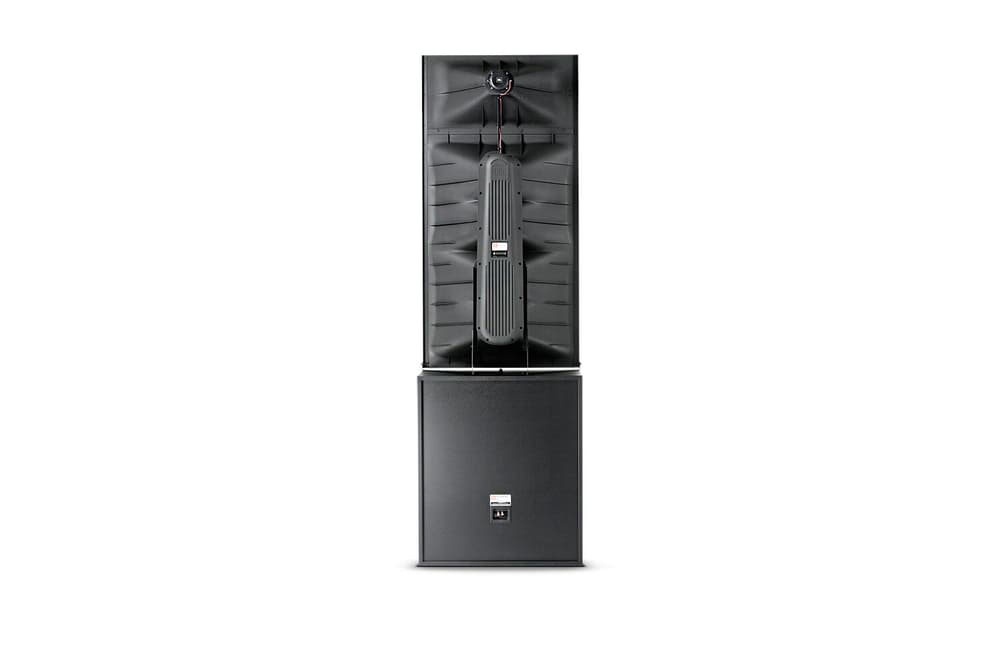

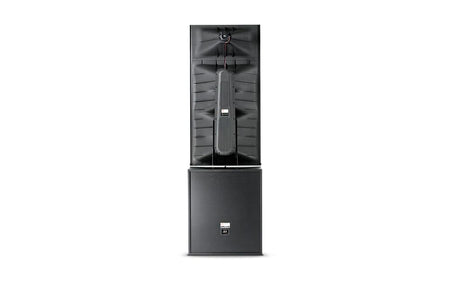

El JBL 4732-M/HFD es la sección de medios y agudos del sistema de pantalla ScreenArray 4732, diseñada para reproducir con precisión banda media y alta en cines de tamaño medio y grande. Integra cuatro transductores de 165 mm (6,5") JBL 165H dedicados a la vía de medios y un motor de compresión JBL 2432H (diafragma de 75 mm/3" y salida de 38 mm/1,5") acoplado a la Optimized Aperture Waveguide, lo que proporciona directividad controlada, baja distorsión y transiciones suaves entre vías. Se suministra pre-ensamblado y pre-orientado, con conexión mediante regleta de tornillos para integración rápida sobre pared de bafle (behind-screen), y combina con la sección de graves 4739 para completar el sistema 4732 (o 4732-T, versión triamplificada).

Características principales

• Arquitectura M/HF de alto rendimiento: 4 × JBL 165H de 6,5" para medios + 1 × 2432H (diafragma de titanio de 3", salida 1,5") para agudos, sobre guía de ondas de gran formato.
• Entrega y control: sensibilidad de módulo 107 dB (2,83 V/1 m); en el sistema 4732, cobertura nominal 90° (H) × 20° arriba / 30° abajo (V) con transiciones coherentes en todo el patio de butacas.
• Potencia y modos de operación: para el 4732 (biamplificado) la entrada M/HF admite 200 W AES (100 h) y se recomienda amplificación de ≈400 W. En el 4732-T (triamplificado) se separan las vías (MF 200 W AES / HF 85 W AES).
• Integración en proyectos de cine: frontal plano para baffle wall, perfil de 450 mm de fondo y montaje mediante regleta; suministrado pre-apuntado para agilizar instalación y alineado.
• Diseño ScreenArray: guía optimizada de apertura, SSC™ Screen Spreading Compensation y tecnología de cobertura enfocada para uniformidad y baja distorsión.

Beneficios del producto

• Inteligibilidad y uniformidad: la combinación 4 × 6,5" + compresión de 3" en guía optimizada mantiene el timbre y la claridad en todas las filas.
• Alto margen dinámico con baja distorsión: motor 2432H y arreglo de medios 165H pensados para picos cinematográficos exigentes.
• Instalación rápida y segura: módulo pre-ensamblado/pre-orientado con regleta de tornillos, dimensiones y peso adecuados para montaje sobre pared de bafle.
• Flexibilidad de sistema: válido para 4732 (bi-amp) y 4732-T (tri-amp), según la estrategia de amplificación del proyecto.

Compatibilidad y operación

• Sistemas compatibles: JBL 4732 (biamplificado, cruce del sistema LF/MF a 250 Hz) y JBL 4732-T (triamplificado, cruce MF/HF a 1,2 kHz en el sistema).
• Sección de graves asociada: 4739 (doble 15").
• Conectividad: entrada mediante regleta de tornillos (barrier strip) para cableado interno del sistema.

Preguntas frecuentes

• ¿Qué diferencia hay entre 4732-M/HF y 4732-M/HFD? 4732-M/HFD es la denominación comercial utilizada por algunos distribuidores/regiones para esta misma sección M/HF del 4732. Las especificaciones funcionales corresponden al módulo 4732-M/HF.
• ¿Incluye filtros internos MF/HF? En el sistema 4732 (bi-amp) la sección M/HF opera como una entrada conjunta; en 4732-T se trabaja en triamplificación con vías de medios y agudos separadas (cruce de sistema a 1,2 kHz entre MF y HF).
• ¿Cómo se orienta el módulo? Llega pre-orientado para alojarse detrás de pantalla; la guía de ondas de gran formato define la cobertura del sistema.

Descripción para proyectos

Módulo de medios/agudos JBL 4732-M/HFD para sistemas ScreenArray 4732. Transductores: 4 × 165H (6,5", bobina 38 mm) en medios y 1 × 2432H (diafragma titanio 75 mm, salida 38 mm) en agudos, con Optimized Aperture Waveguide. Conectividad por regleta de tornillos. Impedancia nominal: 4 Ω [en 4732-T, HF 8 Ω]. Potencia AES 100 h: 200 W (recomendado ≈400 W); en 4732-T: MF 200 W / HF 85 W. Dimensiones del módulo 1544 × 762 × 450 mm (Al × An × Pr); 35,4 kg netos.
