JBL Professional 3739 / VTX-V25-VTC - Módulo LF dual de 15" para cine y transportador vertical para arrays V25

JBL Professional 3739 / VTX-V25-VTC - Módulo LF dual de 15" para cine y transportador vertical para arrays V25

Este artículo reúne dos referencias profesionales de JBL destinadas a aplicaciones distintas dentro del audio profesional. Por un lado, el JBL 3739 es la sección de baja frecuencia empleada en sistemas de cine ScreenArray (p. ej., 3722/3722N y 3730/3732). Integra dos woofers M115H-8A de 380 mm (15") montados en el recinto 4509 LF, con impedancia nominal de 4 Ω, potencia 500 W AES, sensibilidad 104 dB (2,83 V/1 m) y respuesta de 40 Hz a 2 kHz; está optimizado para instalación detrás de pantalla con dimensiones de 883 × 762 × 450 mm y peso neto de 65,8 kg.

Por otro lado, el JBL VTX-V25-VTC es un carro transportador vertical diseñado para la logística de arrays de la serie VTX V25 (modelos V25-II-CS y V25-CS). Permite transportar columnas de 3 o 4 recintos V25 en vertical, con ruedas con freno de servicio pesado, estructura apilable para almacenaje y dimensiones optimizadas para “truck pack” estándar. Su chasis de contrachapado de abedul con herrajes de acero inoxidable/acero zincado mide 291 × 1222 × 635 mm (Al × An × Fo) y pesa 23,6 kg. Ambos productos son independientes y no intercambiables: el 3739 se integra en pantallas de cine, mientras que el VTX-V25-VTC es un accesorio de touring para arrays V25.

Características principales

JBL 3739 — Sección LF para cine

• Doble woofer M115H-8A de 380 mm (15") con bobina edge-wound de 2,5".
• Impedancia nominal: 4 Ω; potencia: 500 W AES (600 W amplificador recomendado).
• Sensibilidad: 104 dB (2,83 V/1 m) y respuesta en frecuencia: 40 Hz–2 kHz.
• Cruce recomendado: 1,2 kHz hacia la vía de medios/agudos de ScreenArray.
• Recinto 4509 LF optimizado para instalación detrás de pantalla microperforada.
• Dimensiones: 883 × 762 × 450 mm (Al × An × Fo). Peso neto: 65,8 kg.
• Compatible como sección LF en sistemas ScreenArray 3722/3722N y 3730/3732.

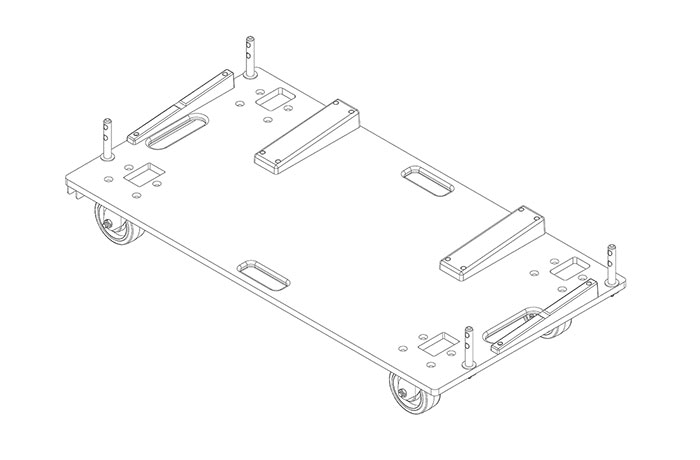

JBL VTX-V25-VTC — Transportador vertical

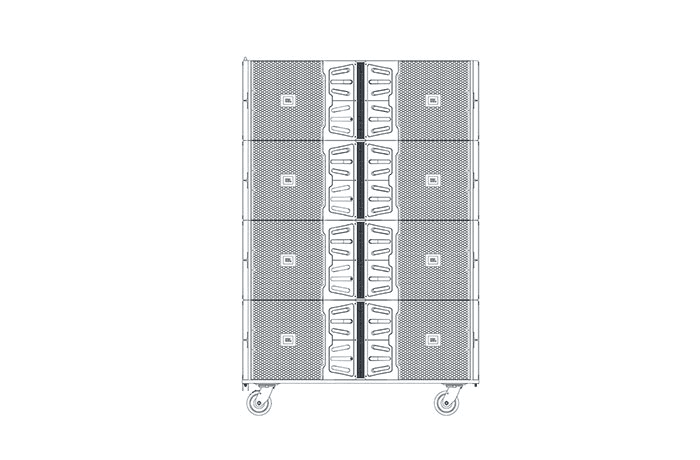

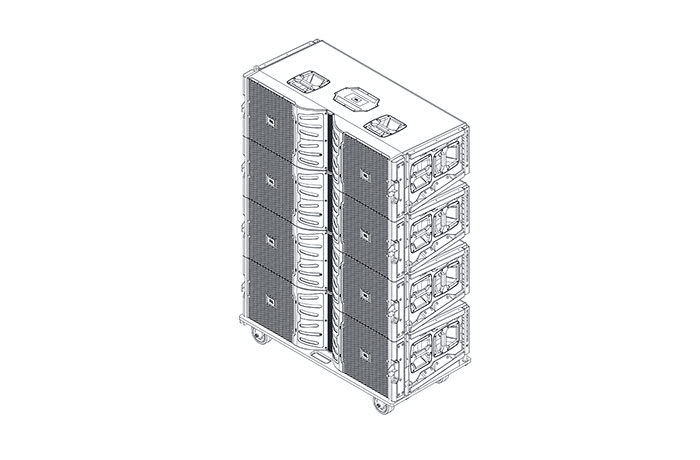

• Transporte vertical de 3 o 4 recintos VTX V25-II-CS / V25-CS.
• Ruedas con freno de alta carga; apilable para almacenaje.
• “Truck pack” optimizado: ancho 48,1" y fondo 25" (viaja 4 en paralelo en camión de 100").
• Construcción: contrachapado de abedul exterior y herrajes de acero inoxidable/zincado.
• Dimensiones (Al × An × Fo): 291 × 1222 × 635 mm; peso neto: 23,6 kg.

Beneficios del producto

Para integradores de cine (3739)

• Nivel y eficiencia elevados en la banda grave-media, reduciendo la potencia necesaria del amplificador y manteniendo baja distorsión.
• Compatibilidad asegurada con familias ScreenArray, ideal para reposición o ampliación de sistemas existentes.
• Instalación tras pantalla facilitada por la profundidad del 4509 LF y su geometría optimizada.

Para compañías de touring (VTX-V25-VTC)

• Logística más rápida y segura al mover columnas de V25 completas con bloqueo de ruedas.
• Ahorro de espacio en camiones y almacén gracias al diseño apilable y dimensionado para “truck pack”.
• Durabilidad de materiales profesionales (madera de abedul y herrajes metálicos) aptos para uso intensivo.

Casos de uso

• JBL 3739: salas de cine comerciales y auditorios con pantallas microperforadas; actualización de sistemas 3722/3722N o 3730/3732.
• VTX-V25-VTC: giras y eventos en los que se desplazan arrays VTX V25-II-CS/V25-CS en bloques de 3–4 unidades.

Preguntas frecuentes

• ¿El 3739 puede usarse como subgrave independiente? No. Es una sección LF de un sistema ScreenArray y requiere integrarse con la vía M/HF y el procesado/crossover del sistema.
• ¿Con qué modelos es compatible el VTX-V25-VTC? Con VTX V25-II-CS y VTX V25-CS, en columnas de 3 o 4 recintos.
• ¿El VTX-V25-VTC incluye fundas? No. Las protective covers (referencia VTX-V25-VT-CVR) se suministran por separado.

Descripción para proyectos

JBL 3739 (sección LF): doble woofer M115H-8A de 380 mm, 4 Ω, 500 W AES (600 W recomendado), sensibilidad 104 dB (2,83 V/1 m), respuesta 40 Hz–2 kHz, cruce recomendado 1,2 kHz, recinto 4509 LF, dimensiones 883 × 762 × 450 mm, peso 65,8 kg, compatible con sistemas ScreenArray 3722/3722N y 3730/3732.

JBL VTX-V25-VTC (transportador vertical): carro para 3–4 recintos VTX V25-II-CS/V25-CS, construcción en contrachapado de abedul con herrajes de acero inoxidable/zincado, dimensiones 291 × 1222 × 635 mm (Al × An × Fo), peso 23,6 kg; apto para “truck pack” estándar.
