JBL Professional CSMA 1120 - Mezclador/amplificador comercial 4 entradas, 120 W, 70/100 V y 4/8 Ω

JBL Professional CSMA 1120 - Mezclador/amplificador comercial 4 entradas, 120 W, 70/100 V y 4/8 Ω

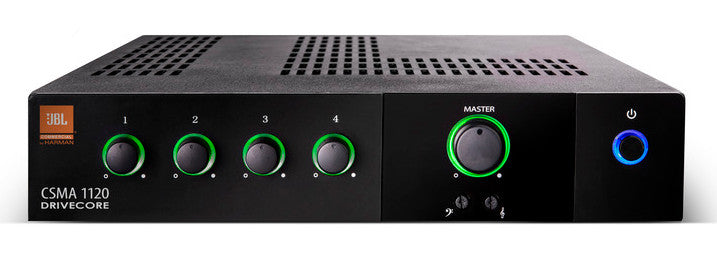

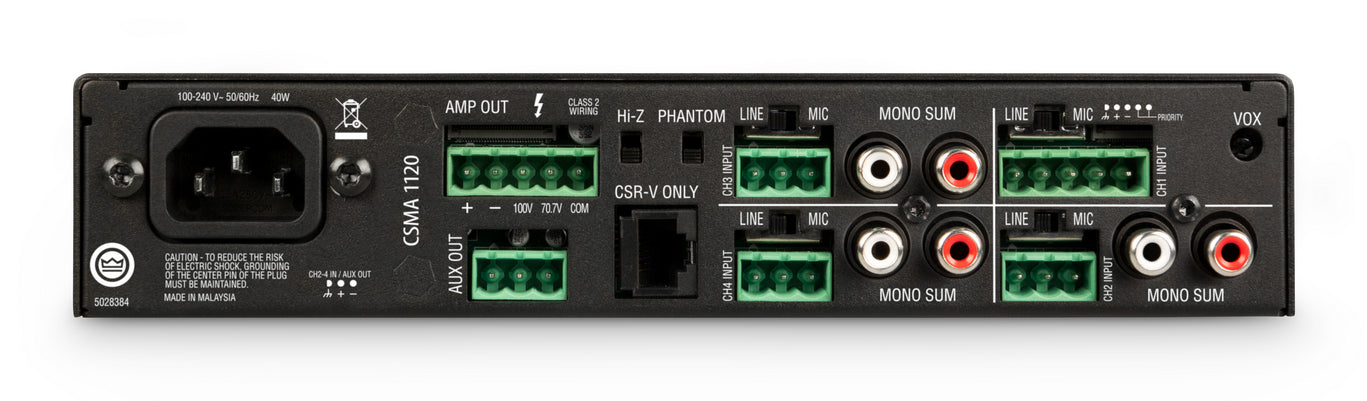

El JBL Professional CSMA 1120 es un mezclador/amplificador de 1U silencioso (sin ventilador) concebido para instalaciones comerciales que requieren simplicidad de uso, fiabilidad y compatibilidad con líneas distribuidas de 70/100 V o baja impedancia (4/8 Ω). Incorpora 4 canales de mezcla con entradas balanceadas mic/line (Euroblock) y, en los canales 2–4, entradas RCA estéreo sumadas a mono. El canal 1 añade prioridad con contacto y VOX ducking para avisos. La etapa de potencia ofrece 120 W y se apoya en la tecnología Crown DriveCore™ para una alta eficiencia energética. Un conmutador Hi-Z activa el transformador interno para 70/100 V (con filtro HPF 70 Hz automático), mientras que el phantom power de 27 V puede habilitarse para micrófonos. En el frontal, los controles se limitan a volúmenes por canal con anillos iluminados, master, bajos y agudos, y encendido; en el panel trasero incluye salida auxiliar de línea y puerto RJ-45 para control remoto de volumen CSR-V.

Características principales

• Potencia de salida: 120 W @ 4/8 Ω (1 kHz, THD+N < 0,5 %); también 70/100 V mediante transformador interno (pérdida de inserción ≤ 1 dB).
• 4 entradas de mezcla (Ch1–Ch4): Euroblock balanceadas mic/line; en Ch2–Ch4, RCA estéreo sumadas a mono.
• Canal 1 de prioridad: conector de 5 pines para audio balanceado + cierre de contacto; VOX ducking en Ch1.
• Conmutador Hi-Z: habilita salidas 70/100 V y aplica filtro paso alto 70 Hz automáticamente.
• Phantom conmutable de 27 V para todas las entradas de micrófono.
• Control remoto de volumen por puerto RJ-45 con paneles CSR-V (cable Cat 5).
• Respuesta: 20 Hz–20 kHz (±2 dB) en 4/8 Ω; 80 Hz–15 kHz (±2 dB) en 70/100 V; salida de línea 20 Hz–20 kHz (±1 dB).
• SNR ≥ 100 dB (A-weighted, 1 kHz); THD < 0,5 % (salida de potencia).
• Formato: 1U, 43,3 × 218,5 × 303,4 mm (Al × An × F); kit de montaje en rack incluido.
• Eficiencia y fiabilidad: tecnología DriveCore™, diseño fanless, certificado Energy Star®.

Beneficios del producto

• Instalación versátil: una sola unidad cubre 4/8 Ω y sistemas 70/100 V sin transformadores externos.
• Operativa sencilla: panel frontal limpio con anillos iluminados; curva de aprendizaje mínima para personal no técnico.
• Avisos claros y controlados: prioridad por contacto y VOX en Ch1 para atenuar música durante mensajes.
• Escalabilidad: control de volumen de zona con CSR-V, salida auxiliar para grabación/zona adicional.
• Ahorro energético: alta eficiencia DriveCore y modo de reposo automático.

Casos de uso

• Retail y hostelería: música ambiental con avisos de voz por prioridad.
• Educación y corporativo: aulas, salas de reuniones, pasillos y recepciones.
• Centros de fitness, museos y espacios públicos: control local con panel CSR-V.

Preguntas frecuentes

• ¿Cómo trabajo en 70/100 V? Activa el Hi-Z y cablea a los bornes 70 V/100 V y COM. El sistema aplica un HPF de 70 Hz para proteger la instalación.
• ¿Puedo alimentar micros de condensador? Sí, habilitando el phantom 27 V (aplica a todas las entradas de micrófono).
• ¿Qué entradas tiene? Ch1: Euroblock balanceada + prioridad con contacto. Ch2–Ch4: Euroblock mic/line y RCA estéreo (suma mono).
• ¿Se puede controlar el volumen desde pared? Sí, mediante el CSR-V conectado al puerto RJ-45.

Descripción para proyectos

Mezclador/Amplificador JBL CSMA 1120: 4 entradas (Ch1 Euroblock + prioridad; Ch2–Ch4 Euroblock y RCA), 1 salida de 120 W @ 4/8 Ω (1 kHz, THD+N < 0,5 %); 70/100 V conmutables vía Hi-Z (HPF 70 Hz, pérdida de inserción ≤ 1 dB); respuesta 20 Hz–20 kHz (±2 dB) 4/8 Ω / 80 Hz–15 kHz (±2 dB) 70/100 V; SNR ≥ 100 dB (A-w, 1 kHz); sensibilidades Mic 3 mVrms / Line 0,775 Vrms / RCA 0,300 Vrms; impedancias Mic 400 Ω · Line 20 kΩ (bal.) · RCA 50 kΩ; phantom 27 V; VOX ducking en Ch1; salida AUX de línea (mono); remoto CSR-V por RJ-45; alimentación 100–240 V~ 50/60 Hz; dimensiones 43,3 × 218,5 × 303,4 mm; diseño 1U fanless; incluye kit de rack.
