Doughty T29700 - Grapa para viga de alta resistencia

Doughty T29700 - Grapa para viga de alta resistencia

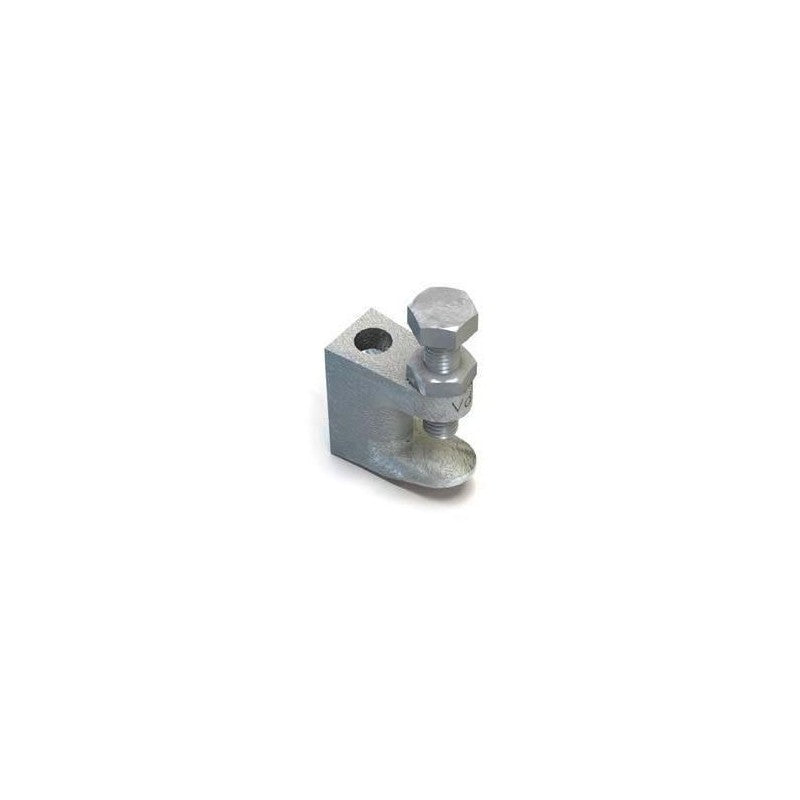

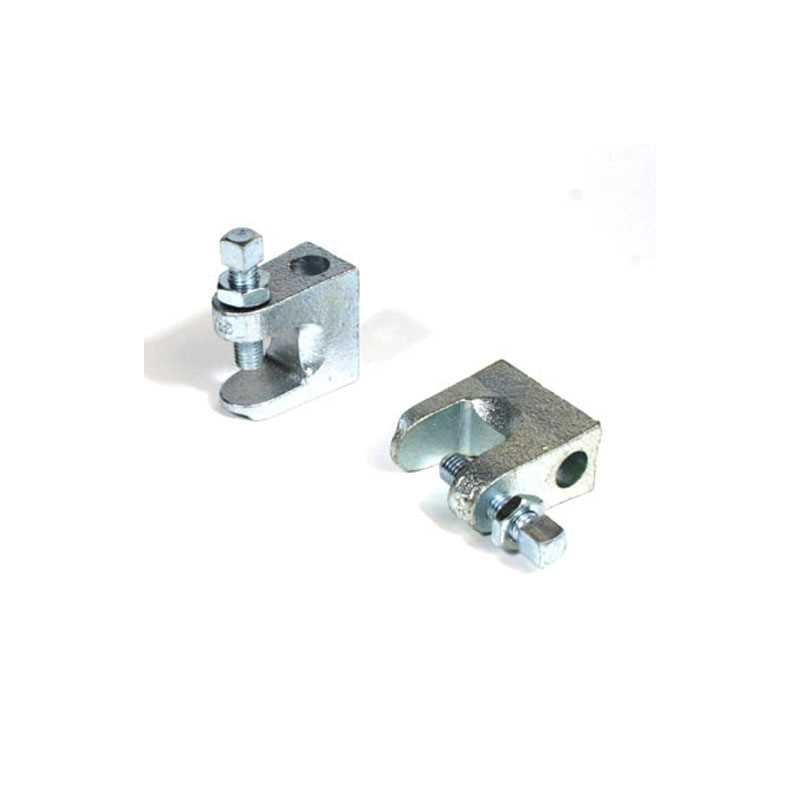

La grapa para viga Doughty T29700 es una solución de fijación profesional diseñada para asegurar el montaje de estructuras en el ámbito del espectáculo, la escenografía y la industria. Se trata de una abrazadera tipo brida, fabricada en hierro maleable de primera calidad, que proporciona un agarre firme y excepcional en vigas estructurales. Gracias a su cuidado diseño, este componente resulta indispensable para la suspensión segura de maquinaria, elementos móviles y equipamiento técnico pesado en peines de teatro, auditorios y platós de televisión.

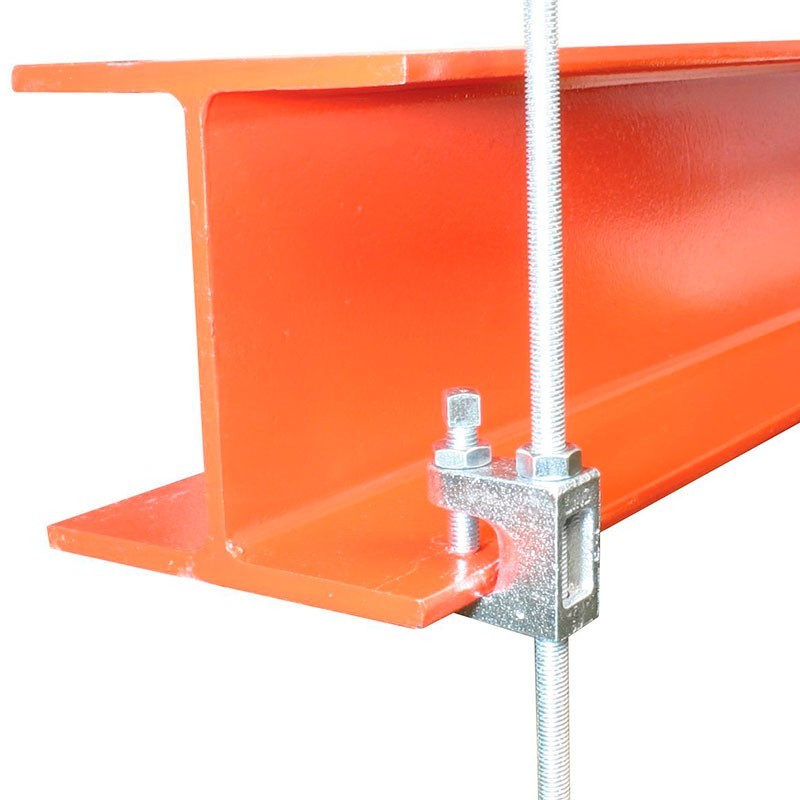

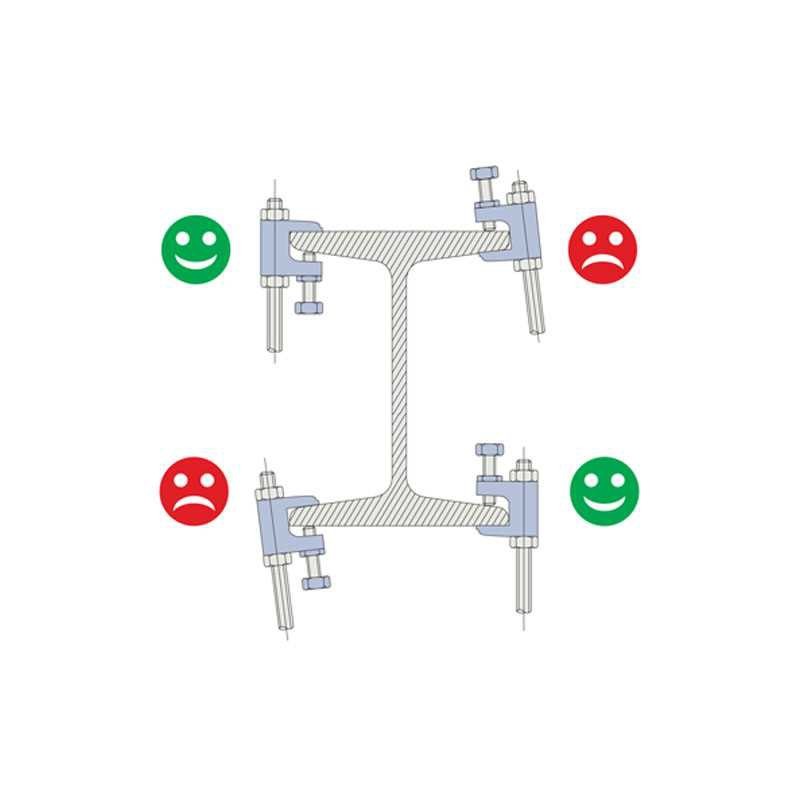

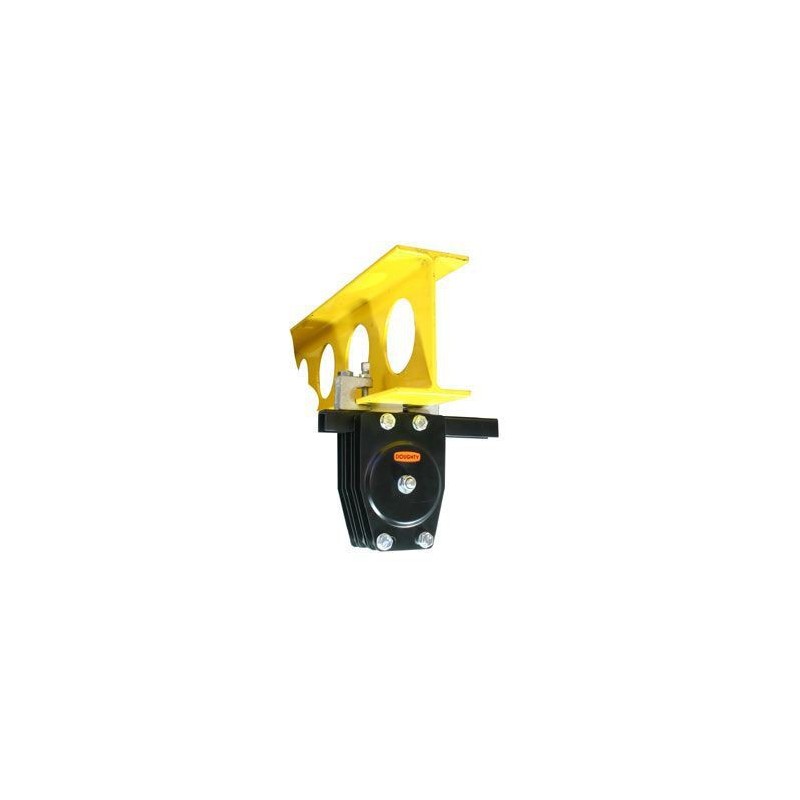

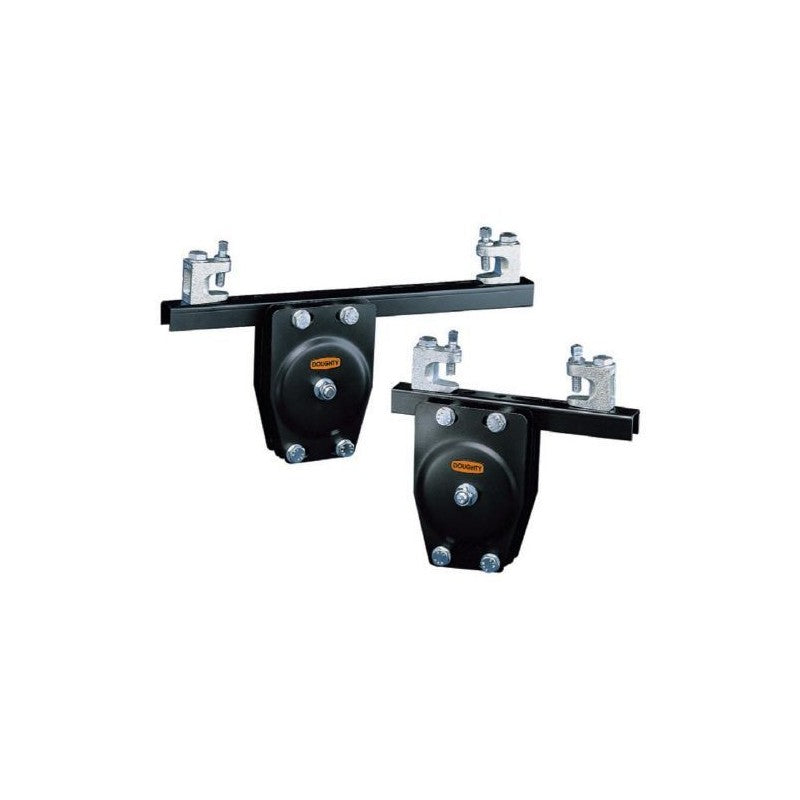

Este modelo destaca por su enorme adaptabilidad a los perfiles de acero habituales en la construcción escénica, pudiendo acoplarse con absoluta precisión tanto a vigas de alas paralelas como a vigas de alas cónicas, también conocidas como perfiles en T o doble T. Además de ofrecer un excelente rendimiento de forma individual, la grapa se encuentra optimizada para utilizarse en perfecta sincronía con otros productos del catálogo de Doughty, tales como escuadras para poleas o poleas estándar, permitiendo la creación de sistemas de elevación complejos, completos y plenamente fiables.

Características principales

• Material de construcción: Fabricada íntegramente en hierro maleable macizo con un recubrimiento y acabado zincado plateado que garantiza una elevada resistencia contra la corrosión y el desgaste mecánico diario.
• Carga de trabajo segura: Cuenta con una capacidad de carga de trabajo máxima estandarizada de 300 kg y un estricto factor de seguridad de 4:1, cumpliendo con las más altas exigencias normativas del sector.

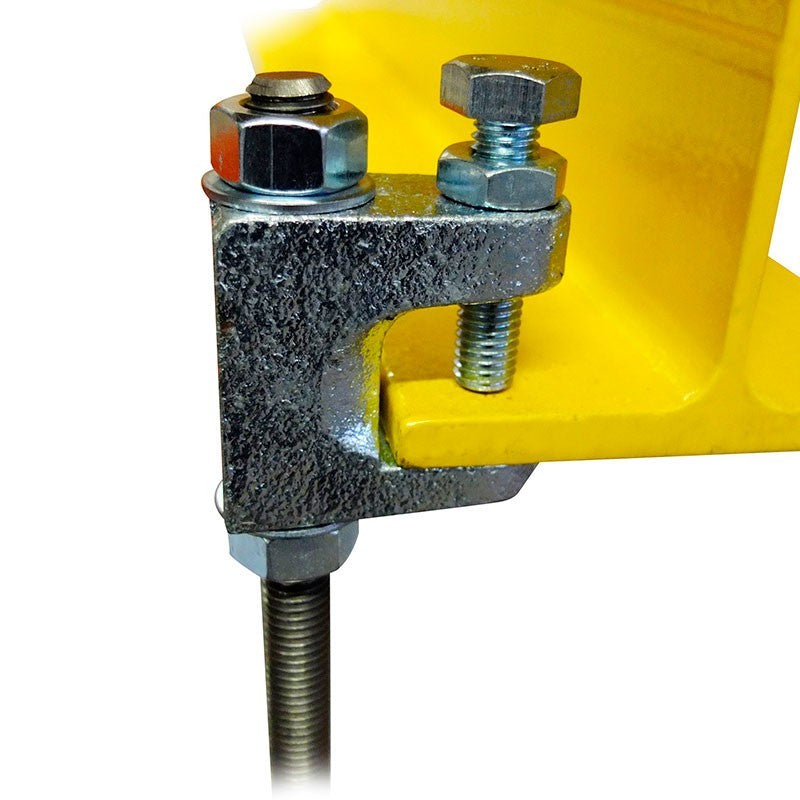

• Fijación especializada: Emplea un tornillo de alta resistencia rematado con cabeza hexagonal que asegura una presión uniforme y un agarre antideslizante directo sobre la superficie de la viga.
• Rango de apertura y anclaje: Su morfología permite fijarse a rebordes de perfiles metálicos con un grosor de hasta 25 milímetros e incorpora el orificio necesario para descender varillas roscadas de métrica M12.

Beneficios para el profesional del montaje

• Máxima seguridad en altura: El excelente control de calidad de la pieza reduce drásticamente el riesgo de desprendimientos en cualquier instalación donde el material permanece suspendido sobre el escenario o el público.
• Larga vida útil: El tratamiento protector galvanizado aísla la pieza frente a la oxidación prematura, permitiendo un uso intensivo y prolongado en diferentes entornos de trabajo, variaciones térmicas o cambios de humedad.
• Instalación eficiente y rápida: Su sistema de ajuste mediante cabeza hexagonal agiliza notablemente las labores operativas de montaje y desmontaje en proyectos temporales, optimizando los recursos y tiempos del equipo técnico.

Casos de uso

• Instalación en peines de teatro: Es una pieza ideal para colgar poleas, mecanismos de tiros de cuerda y sistemas mecánicos de telones en la parte superior de las cajas escénicas.
• Suspensión de iluminación y sonido: Actúa como punto de anclaje completamente firme para las varillas estructurales de las que se desprenden los puentes de focos, líneas de altavoces o proyectores de gran formato.
• Fijaciones en montajes industriales: Resulta muy útil para la instalación paralela de conductos, raíles direccionales o señalización de gran peso en naves que cuentan con una estructura base de acero en T o doble T.

Preguntas frecuentes

¿Qué tipo de herramientas necesito para fijar la grapa Doughty T29700?
Para garantizar una correcta instalación, únicamente se requiere el uso de una llave de tubo, de carraca o una llave inglesa que se adapte con firmeza a la cabeza hexagonal del tornillo. No es necesario emplear maquinaria eléctrica compleja ni realizar perforaciones previas sobre la estructura original.

¿Qué significa exactamente el factor de seguridad 4:1 que posee la pieza?
El factor de seguridad es el valor que indica la relación proporcional entre la carga de rotura y la carga de trabajo recomendada. En este modelo, garantiza que la grapa se ha fabricado para soportar tensiones muy superiores a su límite operativo técnico de 300 kg, asegurando una estabilidad total ante imprevistos.

¿Puede dañar la estructura metálica de la viga durante el proceso de apriete?
No. El cuidado diseño tipo brida de esta abrazadera ejerce la fuerza necesaria para mantenerse absolutamente inmóvil mediante un sistema de fricción y presión, evitando el uso de métodos lesivos como taladrar, aplicar soldaduras o debilitar la resistencia intrínseca del perfil original de acero.

Descripción para proyectos

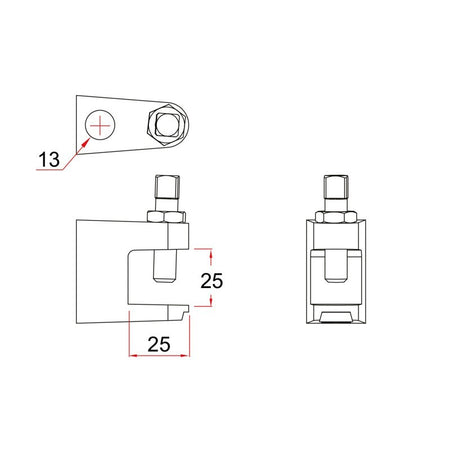

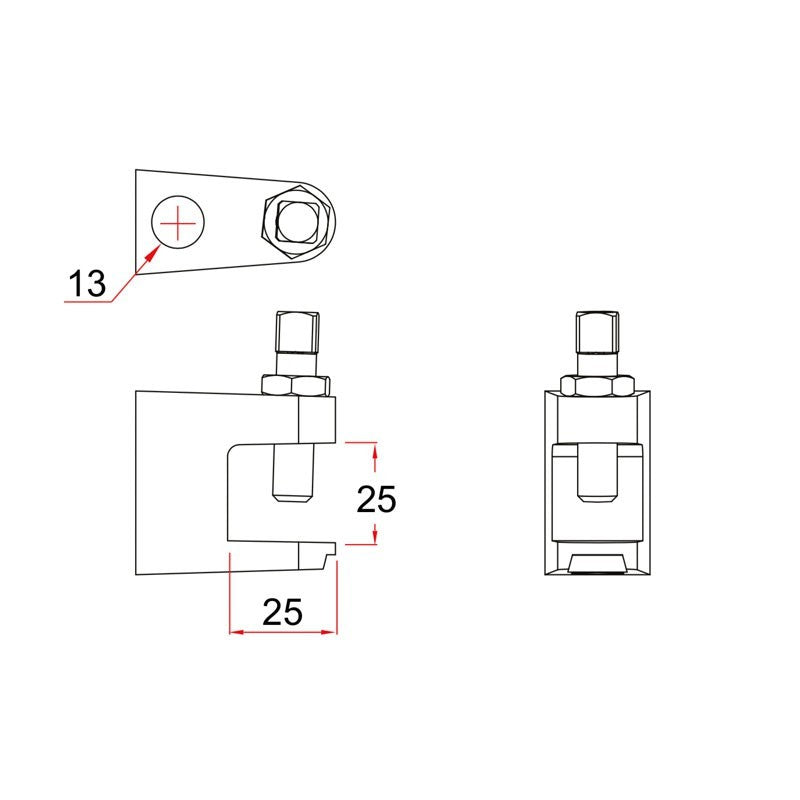

Grapa de fijación tipo brida para viga estructural, fabricada íntegramente en hierro maleable con acabado superficial zincado para protección frente a la corrosión. Apta para instalación en vigas de alas paralelas o cónicas (perfiles tipo T y doble T) con un grosor de ala máximo de 25 mm. Incorpora sistema de apriete por fricción mediante tornillo de copa de alta resistencia con cabeza hexagonal y cuenta con morfología compatible para caída de varilla roscada estándar M12. Soporta una carga de trabajo segura (WLL) de 300 kg bajo un factor de seguridad estandarizado de 4:1. Peso unitario de 0,20 kg y dimensiones de referencia de 27 x 25 x 46 mm.
