PD-Connex CX09-10 - Cable Híbrido de Alimentación IEC y Señal DMX 10m

PD-Connex CX09-10 - Cable Híbrido de Alimentación IEC y Señal DMX 10m

El PD-Connex CX09-10 es un cable combinado de alta calidad diseñado para revolucionar la forma en que conectas tus equipos de iluminación profesional. Con una longitud de 10 metros, este cable híbrido integra en una sola manguera tanto la línea de alimentación eléctrica como la de señal DMX, eliminando la necesidad de tender cables por separado. Esta solución todo en uno es ideal para profesionales que buscan optimizar sus montajes, reducir el desorden y garantizar una instalación rápida, limpia y fiable en cualquier entorno, desde escenarios en directo hasta instalaciones fijas.

Construido para soportar las exigencias del uso profesional, el CX09-10 combina un robusto cable de alimentación con conductores de 3x 1.50mm² y conectores IEC, junto a un cable de señal DMX balanceado con conectores XLR de 3 pines. Su diseño inteligente facilita la conexión en cadena (daisy-chain) de múltiples dispositivos como cabezas móviles, focos PAR LED, barras de luz y otros efectos de iluminación, permitiendo que tanto la energía como el control DMX fluyan de un equipo al siguiente con un único cable por dispositivo.

Características Principales

• Diseño Híbrido 2 en 1: Integra un cable de alimentación y un cable de señal DMX en una única cubierta exterior, simplificando drásticamente el cableado y la gestión de cables.

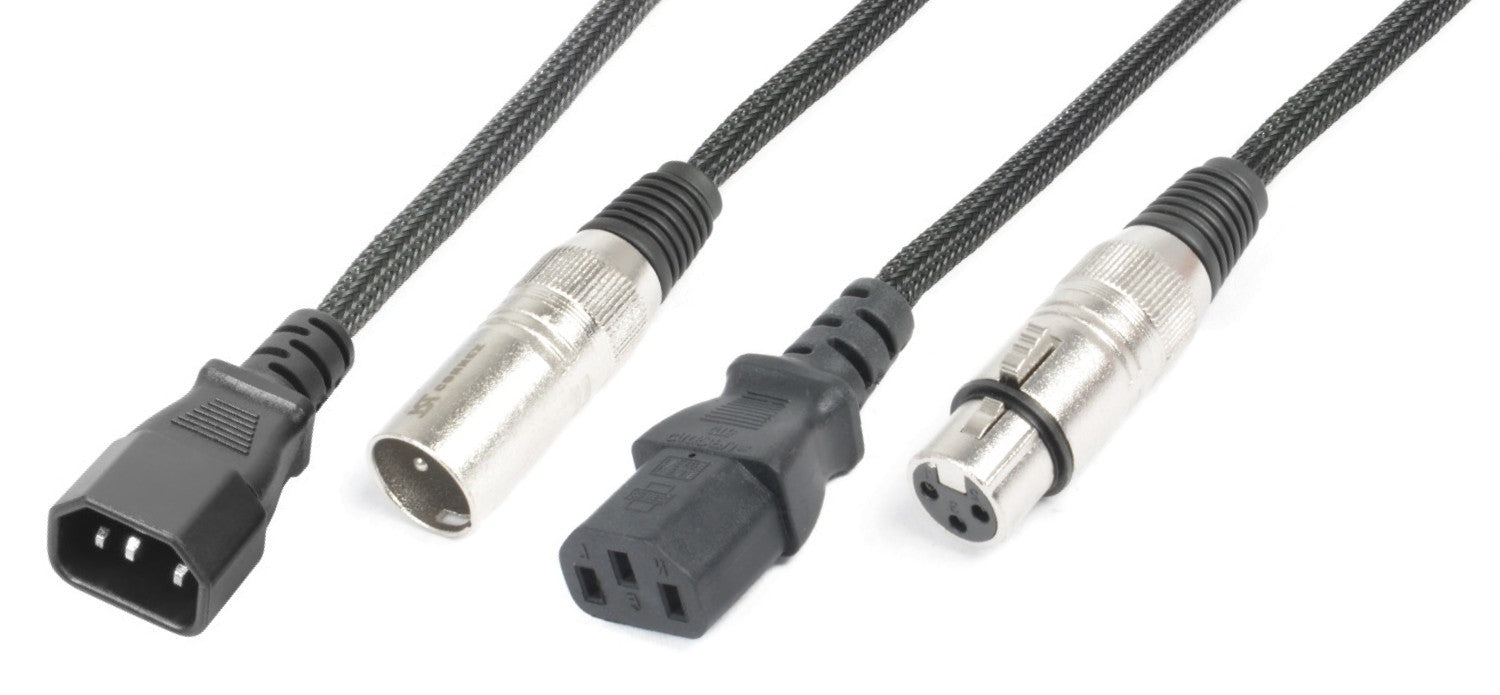

• Conectividad Profesional: Equipado en un extremo con conectores IEC macho y XLR macho de 3 pines, y en el otro con conectores IEC hembra y XLR hembra de 3 pines, perfecto para la interconexión de equipos.
• Alimentación Fiable: El cable de corriente cuenta con una sección de 3x 1.50mm², capaz de soportar una corriente máxima de hasta 16 amperios, garantizando una entrega de energía segura y estable para tus dispositivos.
• Señal DMX Estable: La línea de señal está correctamente aislada y blindada para proteger la transmisión de datos DMX de interferencias electromagnéticas, asegurando un control preciso y sin errores de tus luces.
• Longitud Versátil: Sus 10 metros de longitud ofrecen una gran flexibilidad para conectar equipos en estructuras de truss, escenarios de tamaño mediano o instalaciones donde las fuentes de alimentación y control están distanciadas.
• Construcción Duradera: La cubierta exterior robusta protege los conductores internos del desgaste, tirones y pisadas, asegurando una larga vida útil incluso en giras y eventos.

Beneficios para Profesionales de la Iluminación

El uso del cable PD-Connex CX09-10 se traduce en beneficios directos para técnicos y empresas del sector audiovisual. La principal ventaja es la optimización del tiempo de montaje y desmontaje, reduciendo a la mitad la cantidad de cables a gestionar. Esto no solo agiliza el trabajo, sino que también crea un entorno más seguro y ordenado, con menos riesgo de tropiezos. La capacidad de conectar en cadena de forma sencilla y eficiente permite construir sistemas de iluminación complejos de manera intuitiva, manteniendo una apariencia limpia y profesional que es muy valorada en eventos corporativos, teatros y platós de televisión.

Casos de Uso

Este cable combinado es la herramienta perfecta para una amplia variedad de aplicaciones, entre las que se incluyen:

• Eventos y Conciertos en Directo: Para conectar rápidamente arrays de cabezas móviles, focos y efectos visuales en estructuras de truss.
• Instalaciones Fijas: Ideal para teatros, discotecas, salas de eventos y platós de TV donde se requiere una instalación de iluminación permanente, limpia y de bajo mantenimiento.
• Empresas de Alquiler AV: Un componente esencial en el inventario de cualquier empresa de alquiler, ya que simplifica la logística y el trabajo tanto para sus técnicos como para sus clientes.
• DJs Móviles y Artistas Itinerantes: Permite un montaje y desmontaje de su set de iluminación en tiempo récord, manteniendo un espacio de trabajo ordenado y profesional.

Preguntas Frecuentes

¿Este cable es compatible con cualquier equipo de iluminación DMX?
Sí, es compatible con la gran mayoría de equipos de iluminación profesional que utilizan conectores XLR de 3 pines para la señal DMX y conectores de alimentación IEC estándar para la corriente eléctrica.

¿Puedo usar la línea XLR para señal de audio en lugar de DMX?
Aunque los conectores XLR de 3 pines son físicamente iguales a los de micrófono, no es recomendable para aplicaciones de audio críticas. Los cables DMX están diseñados con una impedancia de 110-120 ohmios, específica para señales digitales, mientras que los cables de audio tienen una impedancia menor. Para distancias cortas o usos no críticos podría funcionar, pero para garantizar la mejor calidad de sonido, se debe usar un cable de audio dedicado.

¿Cuál es la corriente máxima que soporta el cable de alimentación?
El cable de alimentación está diseñado para manejar una corriente máxima de 16 amperios (16A), lo que es suficiente para conectar en cadena varios equipos de iluminación LED de consumo moderado.

¿Qué es la conexión en cadena o "daisy-chain"?
Es el método de conectar varios dispositivos en serie. Con este cable, puedes llevar la alimentación y la señal DMX al primer equipo. Luego, desde la salida de ese equipo (conectores hembra), conectas otro cable igual hacia la entrada del siguiente, y así sucesivamente, simplificando enormemente el cableado.

Descripción para proyectos

Cable combinado de 10 metros de longitud que integra una línea de alimentación y una línea de señal DMX. El cable de alimentación cuenta con conductores de 3x 1.50mm², conectores IEC macho y hembra, y soporta una corriente máxima de 16A. La línea de señal balanceada utiliza conectores XLR de 3 pines macho y hembra. El conductor de señal es de 8x0.2mm y cuenta con un blindaje de 64x0.08mm para asegurar la integridad de la transmisión. El diámetro exterior total del cable es de 10.8mm.
