PD-Connex CX06-15 - Cable Híbrido de Alimentación Powerconnector y Señal DMX 15m

PD-Connex CX06-15 - Cable Híbrido de Alimentación Powerconnector y Señal DMX 15m

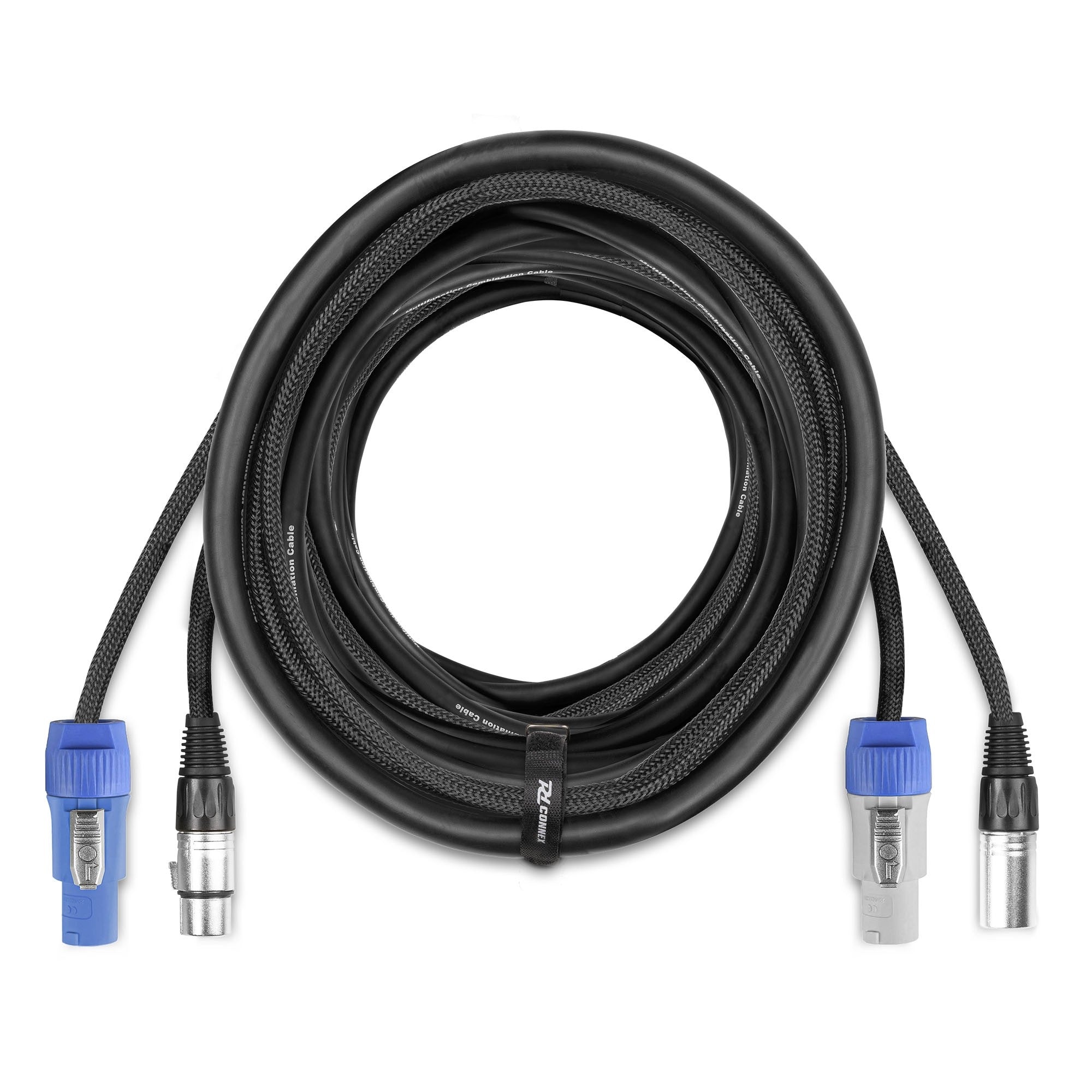

El PD-Connex CX06-15 es un cable combinado profesional de 15 metros diseñado para simplificar y optimizar las instalaciones de iluminación más exigentes. Esta solución todo en uno integra en una única y robusta manguera tanto el cable de alimentación como el de señal DMX, eliminando la necesidad de tender dos cables por separado. El resultado es un montaje más rápido, limpio y organizado, ideal para eventos en directo, giras, estudios de televisión o instalaciones fijas donde la eficiencia y la fiabilidad son cruciales.

Diseñado específicamente para la conexión en cadena (daisy-chain) de equipos de iluminación profesional como cabezas móviles, focos LED PAR y otros efectos, este cable asegura una transmisión de datos estable y una alimentación eléctrica segura en toda la línea.

Características Principales

• Diseño Híbrido 2 en 1: Combina un cable de alimentación de 3 conductores y un cable de señal DMX balanceado en una sola cubierta, reduciendo significativamente el desorden de cables.

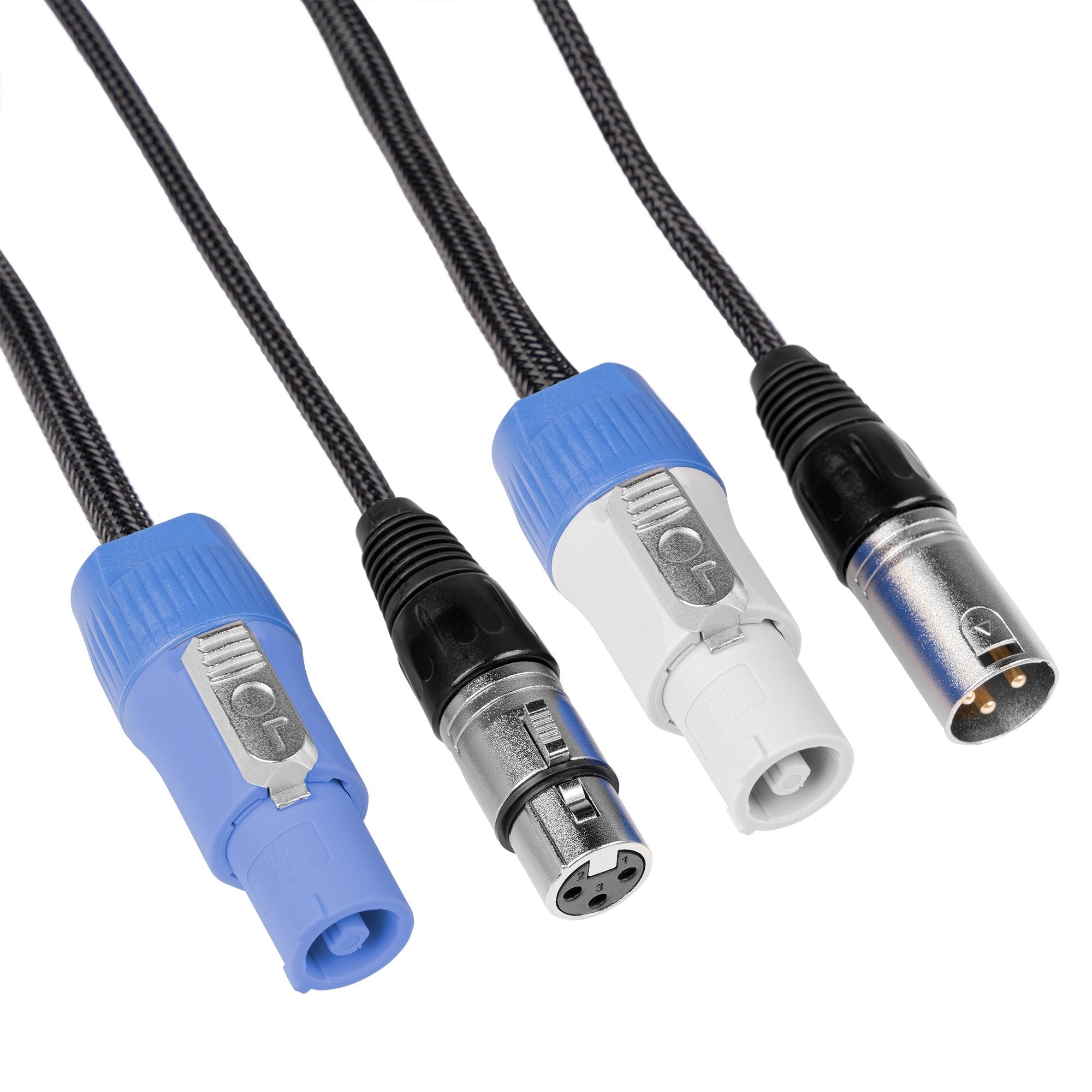

• Conectores Profesionales: Equipado en un extremo con un conector XLR hembra de 3 pines y un Powerconnector A (azul, entrada de corriente) y, en el otro, con un XLR macho de 3 pines y un Powerconnector B (gris, salida de corriente). Esta configuración es el estándar de la industria para interconectar equipos de forma segura.
• Alta Capacidad de Corriente: El cable de alimentación cuenta con una sección de 3x1.5 mm², lo que le permite soportar una corriente de hasta 16 amperios de forma segura. Esto garantiza un rendimiento estable incluso con equipos de alto consumo.
• Transmisión de Señal Fiable: El cable DMX está debidamente apantallado y cuenta con una impedancia de 120 ohmios, cumpliendo con el estándar DMX512 para asegurar una transmisión de datos sin interferencias ni pérdida de señal, fundamental para un control preciso de la iluminación.
• Longitud Versátil: Sus 15 metros de longitud proporcionan una gran flexibilidad para cubrir distancias considerables en escenarios, trusses o cualquier tipo de montaje.

Beneficios para el Profesional

El uso del cable PD-Connex CX06-15 se traduce en ventajas directas para técnicos y empresas de eventos. La reducción del tiempo de montaje y desmontaje es notable, al igual que la facilidad para mantener un entorno de trabajo ordenado y seguro, minimizando los riesgos de tropiezos. La robustez de sus componentes asegura una larga vida útil incluso con el uso intensivo propio del sector del espectáculo.

Casos de Uso

Este cable es la herramienta perfecta para conectar en serie múltiples dispositivos de iluminación en una gran variedad de aplicaciones, entre las que se incluyen:

• Montaje de equipos de iluminación en estructuras truss para conciertos y festivales.
• Instalaciones de iluminación arquitectónica o ambiental en salones de eventos.
• Producciones teatrales y de televisión que requieren un cableado discreto y eficiente.
• Equipamiento para DJs móviles y empresas de alquiler que necesitan montar y desmontar sus equipos con frecuencia.

Preguntas Frecuentes

¿Este cable es compatible con cualquier equipo de iluminación?
Es compatible con la gran mayoría de equipos de iluminación profesional que utilizan conectores DMX de 3 pines para el control y conectores de tipo Powerconnector A (entrada) y B (salida) para la alimentación eléctrica.

¿Qué es la "conexión en cadena" o "daisy-chain"?
Es un método de cableado donde varios dispositivos se conectan en secuencia. Con este cable, la salida de alimentación y DMX de un foco se conecta a la entrada del siguiente, permitiendo alimentar y controlar una línea completa de equipos desde un único punto de origen.

¿Por qué es importante la impedancia de 120 ohmios?
Es la impedancia característica estándar para el protocolo de comunicación DMX512. Usar un cable con esta especificación es crucial para evitar la reflexión de la señal y garantizar una comunicación de datos fiable y sin errores entre la controladora y las luminarias.

Descripción para proyectos

Cable híbrido de 15 metros que integra un cable de alimentación y un cable de señal DMX en una única manguera con un diámetro exterior de 10.8 mm. El segmento de alimentación es un cable de 3x1.5 mm² con capacidad máxima de 16A, terminado en conectores Powerconnector A (entrada) y Powerconnector B (salida). El segmento de señal es un cable balanceado y apantallado con una impedancia característica de 120 ohmios, terminado en conectores XLR de 3 pines (macho y hembra).
