PD-Connex CX06-10 - Cable Híbrido de Alimentación y DMX 10m

PD-Connex CX06-10 - Cable Híbrido de Alimentación y DMX 10m

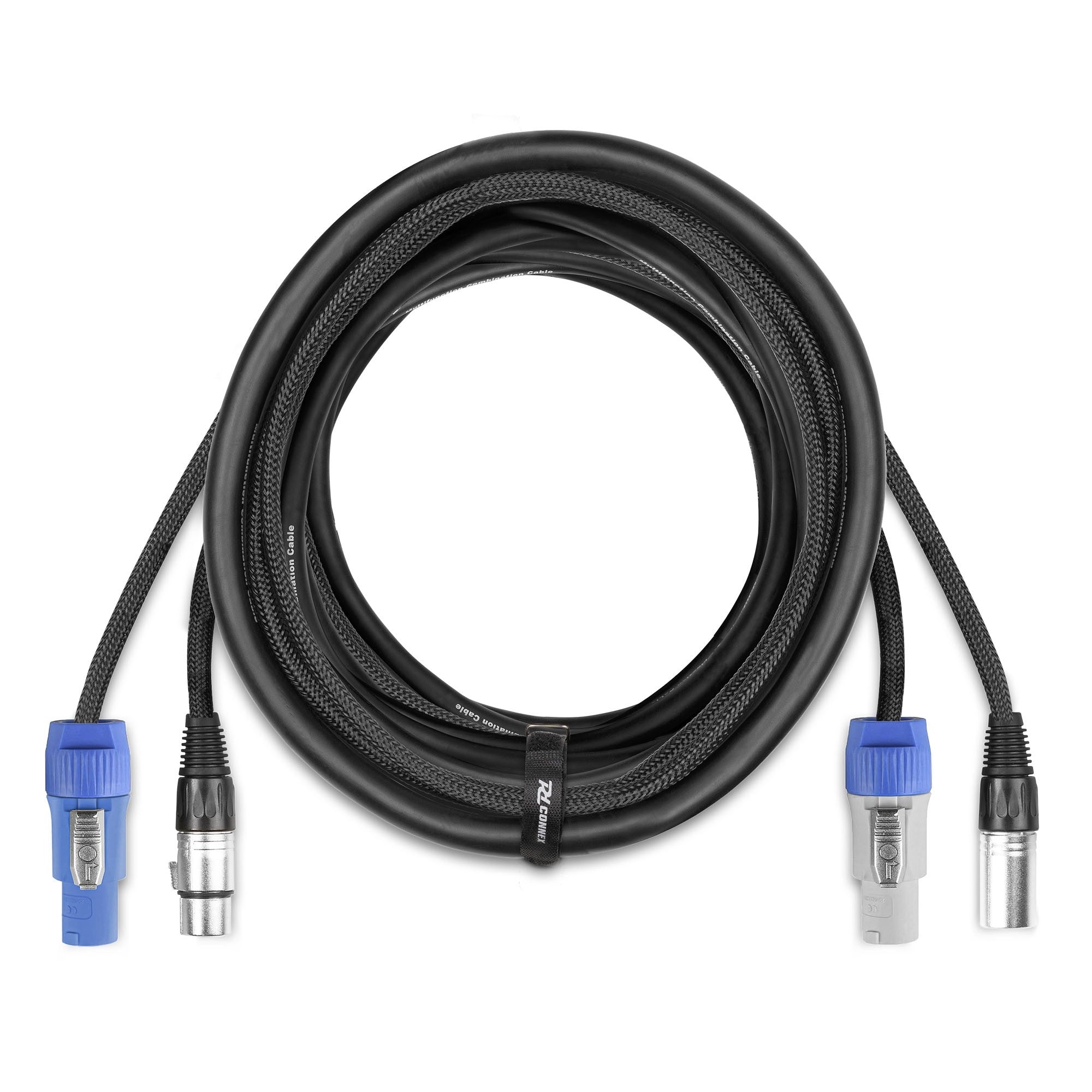

El PD-Connex CX06-10 es un cable combinado de alta calidad diseñado para simplificar y profesionalizar las instalaciones de iluminación. Con una longitud de 10 metros, este cable híbrido integra en una sola manguera tanto la alimentación eléctrica como la señal de control DMX, eliminando la necesidad de tender múltiples cables y reduciendo significativamente el desorden. Es la solución definitiva para montajes rápidos, limpios y fiables en escenarios, eventos y producciones audiovisuales.

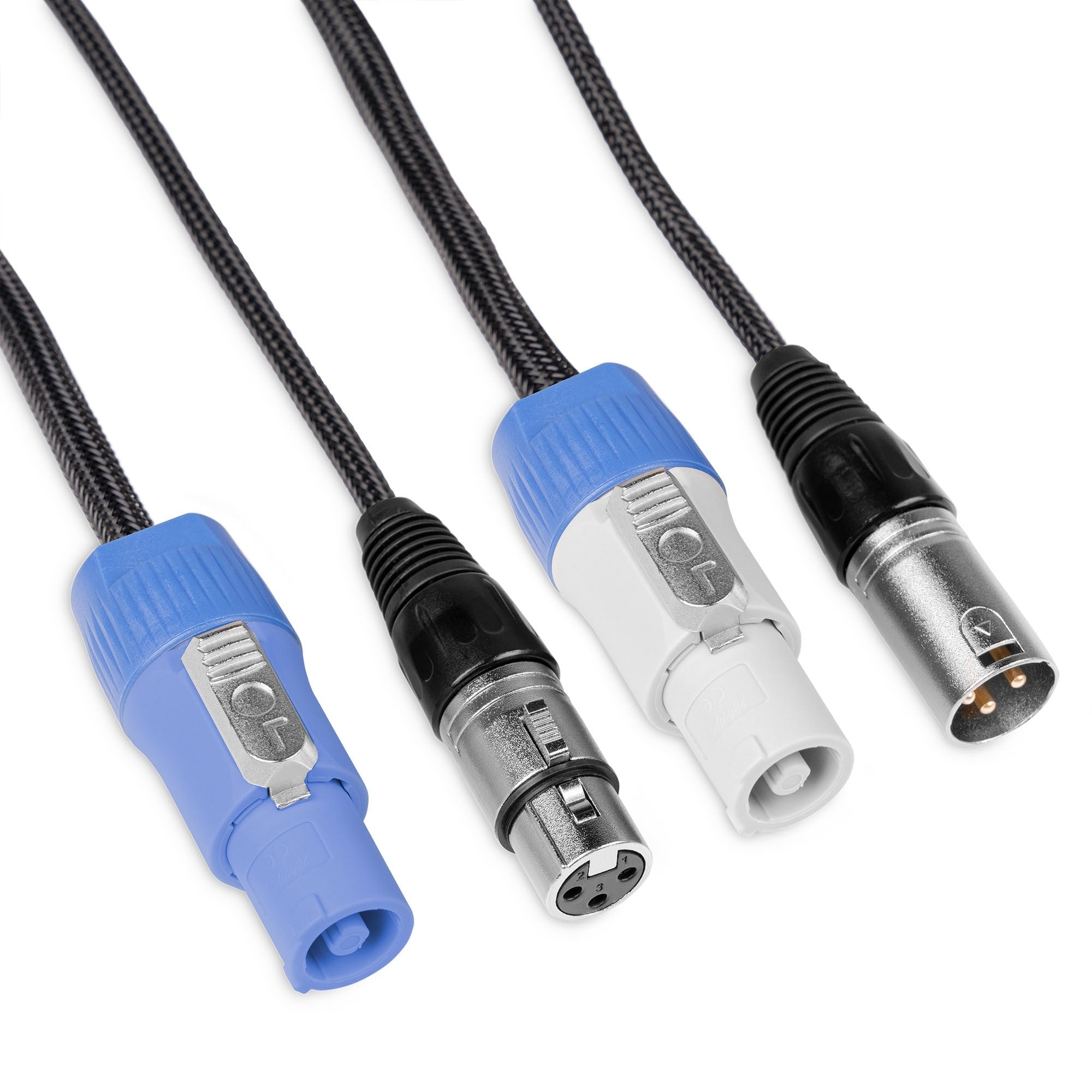

Fabricado para resistir las exigencias del uso profesional, el CX06-10 cuenta con conectores robustos en ambos extremos. Por un lado, dispone de un conector XLR macho de 3 pines para la señal DMX y un conector Powerconnector B (salida de corriente, color gris/blanco). En el extremo opuesto, se encuentra un conector XLR hembra de 3 pines y un Powerconnector A (entrada de corriente, color azul). Esta configuración es ideal para la conexión en cadena (daisy-chain) de equipos de iluminación como cabezas móviles, focos PAR LED, barras de color y otros efectos DMX, permitiendo llevar tanto la energía como la señal de control de un equipo al siguiente con un solo cable.

Características principales

• Solución 2 en 1: Combina un cable de alimentación y un cable de señal DMX en una única cubierta flexible y resistente, optimizando el tiempo de montaje y desmontaje.
• Conectores Profesionales: Equipado con conectores Powerconnector tipo A (entrada) y B (salida) para una conexión eléctrica segura y fiable, junto con conectores XLR de 3 pines para la transmisión de datos DMX.
• Cable de Alimentación Robusto: La sección de potencia utiliza un cable de 3x1.5mm², capaz de soportar una corriente máxima de 16A, garantizando una entrega de energía estable y segura para sus equipos.
• Transmisión DMX Fiable: El cable de señal posee una impedancia característica de 120 Ohmios, cumpliendo con el estándar DMX512 para asegurar una transmisión de datos sin interferencias ni pérdida de señal.
• Longitud Versátil: Sus 10 metros de longitud ofrecen un excelente equilibrio entre alcance y manejabilidad, siendo adecuado para la mayoría de las aplicaciones profesionales sin generar exceso de cable.
• Construcción Duradera: Diseñado para el uso intensivo en giras y eventos, con un blindaje eficaz de 64x0.08mm que protege la señal de interferencias electromagnéticas.

Beneficios del producto

El uso del cable PD-Connex CX06-10 se traduce en una eficiencia y profesionalidad superiores. Al reducir a la mitad el número de cables necesarios por equipo, las instalaciones se vuelven notablemente más limpias, organizadas y seguras. Esto no solo mejora la estética del montaje, sino que también minimiza los riesgos de tropiezos y desconexiones accidentales. La fiabilidad está garantizada gracias a sus componentes de alta calidad, que aseguran una alimentación constante y una señal DMX estable, evitando problemas comunes como el parpadeo de luces o la pérdida de control durante un espectáculo.

Casos de uso

Este cable combinado es la herramienta perfecta para una amplia variedad de aplicaciones en el mundo del espectáculo y los eventos:

• Producción de eventos en vivo y giras musicales.
• Instalaciones de iluminación en teatros y auditorios.
• Montajes para DJs móviles y empresas de alquiler de equipos.
• Instalaciones fijas en discotecas, salas de conciertos y bares.
• Conexión de trusses de iluminación con cabezas móviles, focos y efectos LED.

Preguntas frecuentes

¿Este cable es compatible con cualquier equipo de iluminación DMX?
Sí, es compatible con la gran mayoría de equipos de iluminación profesional que utilizan conectores XLR de 3 pines para DMX y conectores tipo Powerconnector para la alimentación.

¿Qué diferencia hay entre Powerconnector A y B?
Powerconnector A (generalmente azul) se utiliza para la entrada de corriente, es decir, para conectar el equipo a la fuente de alimentación. Powerconnector B (generalmente gris o blanco) se utiliza para la salida de corriente, permitiendo pasar la energía al siguiente equipo en una cadena.

¿Puedo usar este cable para audio en lugar de DMX?
Aunque los conectores XLR son los mismos, no es recomendable. Este cable está diseñado con una impedancia de 120 Ohmios, específica para la señal digital DMX. Los cables de micrófono para audio suelen tener una impedancia diferente, y su uso podría afectar a la calidad de la señal en largas distancias.

¿Soporta la carga de varias cabezas móviles en cadena?
El cable de alimentación de 3x1.5mm² soporta hasta 16A. Deberá calcular el consumo total (en Amperios) de los equipos que desea conectar en cadena y asegurarse de no superar este límite para garantizar un funcionamiento seguro.

Descripción para proyectos

Cable híbrido profesional de 10 metros que integra alimentación eléctrica y señal DMX-512. La sección de alimentación consiste en un cable de 3x1.5mm² (máximo 16A). La sección de señal es un cable de par trenzado con blindaje (64x0.08mm) y una impedancia nominal de 120 Ohmios. Los conectores en un extremo son un XLR macho de 3 pines y un Powerconnector B. En el otro extremo, cuenta con un XLR hembra de 3 pines y un Powerconnector A. El diámetro exterior total del cable es de 10.8mm.
