Cordial ELCCPH15-DMX15PWR125 - Cable Híbrido Profesional DMX y Alimentación

Cordial ELCCPH15-DMX15PWR125 - Cable Híbrido Profesional DMX y Alimentación

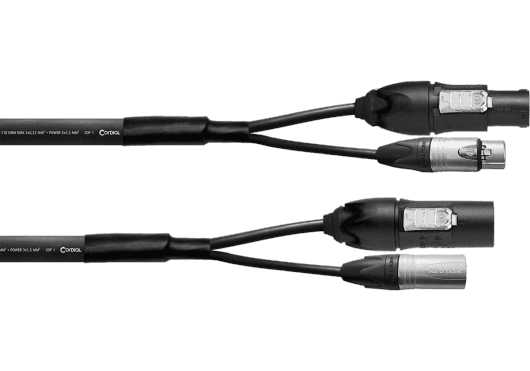

El Cordial ELCCPH15-DMX15PWR125 es una solución de cableado híbrido de alta gama, diseñada para simplificar y profesionalizar las instalaciones en entornos de iluminación, eventos y escenarios. Este cable de 1,5 metros combina en una única y robusta manguera una línea de alimentación de gran capacidad y una línea de señal DMX de 5 pines, eliminando la necesidad de tender múltiples cables y reduciendo significativamente el desorden y los tiempos de montaje. Fabricado en Alemania con componentes de la más alta calidad, este cable garantiza una transmisión de señal y energía fiable y segura, incluso en las condiciones más exigentes.

La sección de alimentación cuenta con conductores de 2,5 mm² y está terminada con conectores Neutrik PowerCon TRUE1. Estos conectores son el estándar de la industria para aplicaciones profesionales, ya que no solo ofrecen una conexión segura con bloqueo, sino que también poseen capacidad de ruptura (CBC), lo que permite conectarlos y desconectarlos de forma segura bajo carga. Su certificación IP65 asegura una protección total contra el polvo y el agua, haciéndolos ideales para uso en exteriores y eventos donde las condiciones climáticas pueden ser un factor.

Para la transmisión de datos, el cable incorpora una línea DMX balanceada que cumple con el estándar AES/EBU, con una impedancia característica de 110 ohmios. Esto asegura una transmisión de señal digital sin errores ni interferencias, crucial para el control preciso de equipos de iluminación complejos. Los conectores XLR de 5 pines, también de Neutrik, proporcionan una conexión sólida y duradera, con una excelente protección contra interferencias electromagnéticas gracias a su doble apantallamiento (lámina de aluminio y trenza de cobre estañado).

Características Principales

• Solución 2 en 1: Combina una línea de alimentación y una línea de señal DMX en una sola manguera, optimizando la gestión del cableado.
• Conectores de Alimentación Neutrik PowerCon TRUE1: Ofrecen una conexión segura con bloqueo, capacidad de conexión bajo carga y una protección IP65 para uso en exteriores.
• Línea de Alimentación de Alta Capacidad: Conductores de cobre de 3 x 2,5 mm² capaces de soportar hasta 16A y 250V, ideal para alimentar múltiples equipos en cadena.
• Transmisión DMX Fiable: Cable de señal balanceado con una impedancia de 110 ohmios y doble apantallamiento para una transmisión de datos libre de interferencias.
• Conectores XLR de 5 Pines Neutrik: Carcasa metálica robusta y contactos de alta calidad que aseguran una conexión de señal estable y duradera.
• Construcción Robusta: El revestimiento exterior de PVC es flexible y resistente, diseñado para soportar el desgaste del uso profesional intensivo en giras y eventos.
• Longitud Óptima: Sus 1,5 metros de longitud lo hacen perfecto para conexiones cortas entre equipos (daisy-chain), como cabezas móviles o barras LED.

Beneficios para el Profesional

Este cable híbrido de Cordial está pensado para técnicos de iluminación, empresas de alquiler de equipos y profesionales de eventos que buscan eficiencia y fiabilidad. Al reducir a la mitad el número de cables necesarios, se agiliza enormemente el montaje y desmontaje de cualquier configuración de iluminación. Esto no solo ahorra tiempo y esfuerzo, sino que también crea un entorno de trabajo más limpio, ordenado y seguro, minimizando el riesgo de tropiezos. La calidad de los componentes Neutrik y Cordial asegura un rendimiento impecable, reduciendo las posibilidades de fallos técnicos durante un evento crítico.

Casos de Uso

El Cordial ELCCPH15-DMX15PWR125 es la herramienta ideal para interconectar equipos de iluminación profesionales que requieren tanto alimentación como señal DMX. Es especialmente útil para crear cadenas de conexión (daisy-chain) entre cabezas móviles, focos PAR LED, barras de LED, estroboscopios y otros dispositivos de efectos. Su corta longitud de 1,5 metros es perfecta para puentes entre aparatos montados en la misma estructura truss o barra de iluminación, manteniendo la instalación limpia y con la mínima cantidad de cable sobrante.

Preguntas Frecuentes

¿Puedo conectar y desconectar el conector de corriente mientras el equipo está encendido?
Sí, el conector Neutrik PowerCon TRUE1 está diseñado con "capacidad de ruptura" (Breaking Capacity), lo que permite su conexión y desconexión segura bajo carga eléctrica (hasta 16A).

¿Este cable es adecuado para uso en exteriores?
Sí. Gracias a los conectores PowerCon TRUE1 con certificación IP65, el cable está protegido contra la entrada de polvo y chorros de agua, lo que lo hace totalmente apto para eventos y festivales al aire libre.

¿Por qué utilizar un cable XLR de 5 pines en lugar de 3 pines para DMX?
Aunque la mayoría de los equipos utilizan solo 3 pines para la señal DMX básica, el estándar DMX512 original especifica un conector de 5 pines. Los dos pines adicionales están reservados para una segunda línea de datos o para otros usos, lo que proporciona mayor versatilidad y compatibilidad con equipos de gama alta o sistemas más complejos.

¿La calidad del cable realmente afecta la señal DMX?
Absolutamente. Un cable con la impedancia correcta (110 ohmios) y un buen apantallamiento, como este modelo de Cordial, es crucial para evitar la reflexión de la señal y las interferencias electromagnéticas, garantizando que los datos lleguen intactos a todos los equipos, especialmente en cadenas largas.

Descripción para proyectos

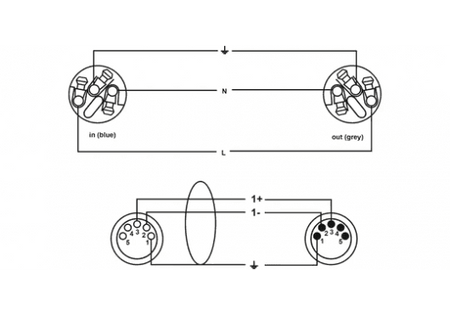

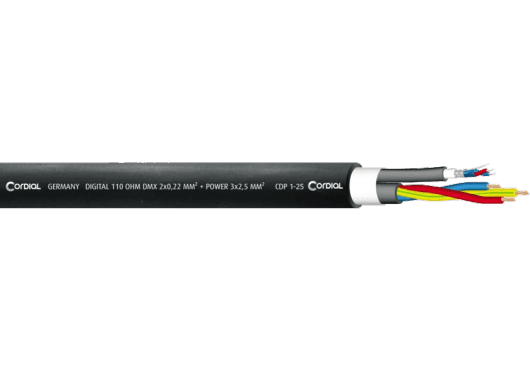

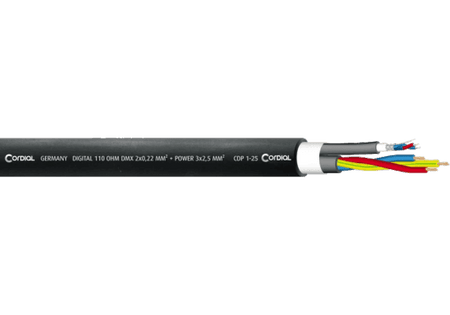

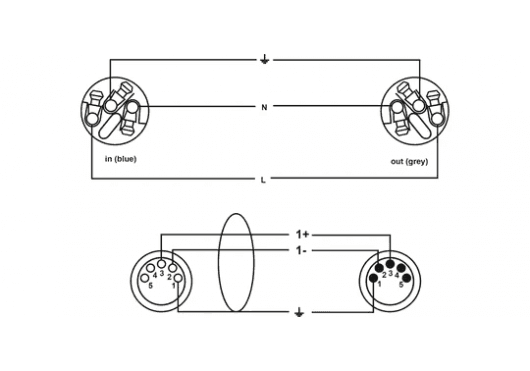

Cable híbrido profesional de 1,5 metros de longitud. Combina una línea de alimentación con conductores de 3 x 2,5 mm² y una línea de señal digital DMX de 2 x 0,22 mm². La línea de alimentación está terminada con conectores Neutrik PowerCon TRUE1 (NAC3FX-W y NAC3MX-W) con capacidad de 16A/250V y protección IP65. La línea de señal DMX cumple el estándar AES/EBU con una impedancia de 110 ohmios, doble apantallamiento (lámina de Al y trenza de cobre) y conectores Neutrik XLR de 5 pines (macho y hembra). El cable presenta un revestimiento exterior de PVC de alta resistencia con un diámetro total de aproximadamente 15 mm.
