Cordial ELCCPH10-DMX15PWR125 - Cable Híbrido DMX y Alimentación 10m

Cordial ELCCPH10-DMX15PWR125 - Cable Híbrido DMX y Alimentación 10m

El Cordial ELCCPH10-DMX15PWR125 es una solución profesional y de alta fiabilidad para la gestión de sistemas de iluminación y eventos. Este cable híbrido de 10 metros combina en una sola manguera un cable de alimentación de red y una línea de señal DMX, simplificando drásticamente el montaje y desmontaje de equipos de escenario. Diseñado para resistir las exigencias del uso profesional en giras, eventos en directo e instalaciones fijas, este cable reduce el desorden y los posibles puntos de fallo al unificar dos de las conexiones más críticas.

La sección de alimentación cuenta con conductores de cobre de 3x2.5 mm², lo que garantiza una entrega de corriente estable y segura para equipos de alto consumo. Está terminado con conectores Neutrik powerCON TRUE1 (NAC3FX-W y NAC3MX-W), reconocidos por su robustez y, fundamentalmente, por su capacidad de ser conectados y desconectados de forma segura bajo carga eléctrica (hasta 16A a 250V), una característica crucial para la flexibilidad operativa en entornos dinámicos. Por su parte, la línea de señal DMX utiliza un cable balanceado con una impedancia de 110 ohmios, ideal para la transmisión de datos AES/EBU y DMX512 sin interferencias, incluso en largas distancias. Los conectores son los fiables Neutrik XLR de 5 pines (serie XX), estándar en la industria de la iluminación profesional.

Características principales

• Diseño Híbrido 2 en 1: Integra un cable de alimentación y una línea de señal DMX en una única cubierta de PVC robusta y flexible, optimizando el cableado en cualquier producción.
• Conectores Neutrik de Alta Gama: Equipado con conectores originales Neutrik powerCON TRUE1 y XLR de 5 pines para garantizar la máxima fiabilidad, durabilidad y conexiones seguras.
• Capacidad de Conexión Bajo Carga: Los conectores powerCON TRUE1 permiten la conexión y desconexión segura del equipo mientras está en funcionamiento, ofreciendo una flexibilidad sin precedentes.
• Transmisión de Señal Fiable: El cable DMX de 110 ohmios con apantallamiento de alta calidad, que consiste en una trenza de cobre estañado y una lámina de aluminio, asegura una transmisión de datos libre de interferencias electromagnéticas.
• Sección de Potencia Elevada: Conductores de alimentación con una sección de 2.5 mm², capaces de soportar cargas de hasta 16 amperios, ideales para alimentar cabezas móviles, focos LED y otros equipos de alto rendimiento.
• Construcción Robusta: Diseñado para el uso intensivo en giras y eventos, con una cubierta exterior resistente y una construcción interna que protege los conductores de daños mecánicos.

Beneficios para profesionales de la iluminación y eventos

Este cable híbrido Cordial está pensado para técnicos de iluminación, empresas de alquiler de material audiovisual y profesionales de eventos que buscan eficiencia y fiabilidad. Al reducir a la mitad el número de cables a extender para cada equipo, se acelera el montaje y desmontaje, se mejora la organización y se presenta un escenario más limpio y seguro. La confianza que aportan los componentes Neutrik y la calidad de construcción de Cordial aseguran que las conexiones no serán un punto de fallo durante un evento crítico.

Casos de uso

El ELCCPH10-DMX15PWR125 es la solución perfecta para conectar en cadena (daisy-chain) múltiples cabezas móviles, barras LED, estrobos y otros aparatos de iluminación que requieran tanto alimentación como control DMX. Su longitud de 10 metros lo hace versátil para escenarios de tamaño mediano, truss, estudios de televisión o instalaciones arquitectónicas donde la simplicidad y la fiabilidad del cableado son primordiales.

Preguntas frecuentes

¿Puedo conectar y desconectar el conector de corriente con el equipo encendido?
Sí, una de las principales ventajas de los conectores Neutrik powerCON TRUE1 es que están diseñados con capacidad de ruptura (CBC), lo que permite conectarlos y desconectarlos de forma segura bajo carga eléctrica de hasta 16A.

¿Este cable es apto para uso en exteriores?
Sí, la sección de alimentación utiliza un cable de goma tipo H07RN-F, que es robusto y adecuado para su uso en eventos al aire libre. Los conectores son de alta calidad, pero se recomienda proteger las conexiones de la exposición directa y prolongada a la intemperie si no son versiones con protección IP específica.

¿Por qué tiene 5 pines el conector XLR si DMX solo usa 3?
El estándar DMX512 prevé el uso de los 5 pines para una segunda línea de datos o para funciones específicas, aunque la mayoría de los equipos utilizan solo 3. Usar un cable de 5 pines asegura la compatibilidad con todos los dispositivos DMX y es la especificación recomendada para una instalación profesional.

Descripción para proyectos

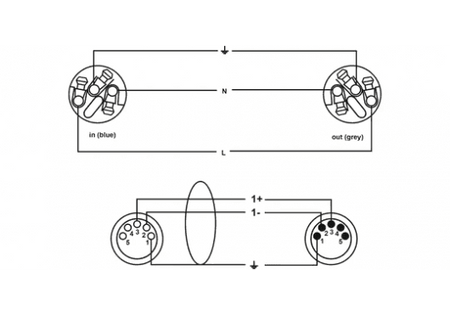

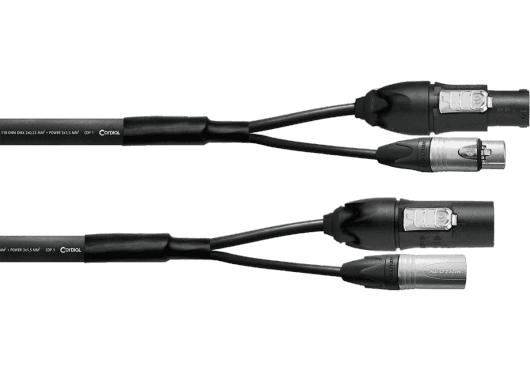

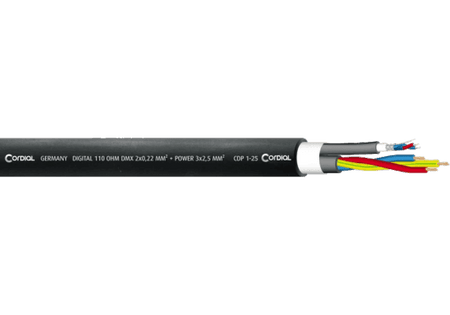

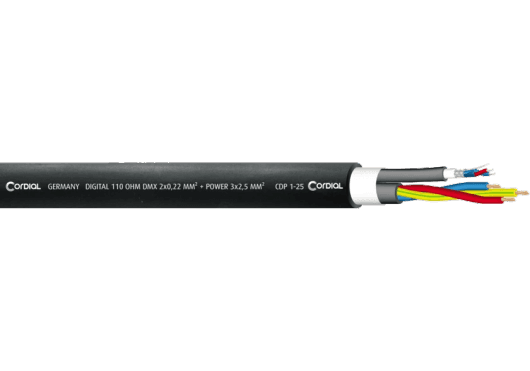

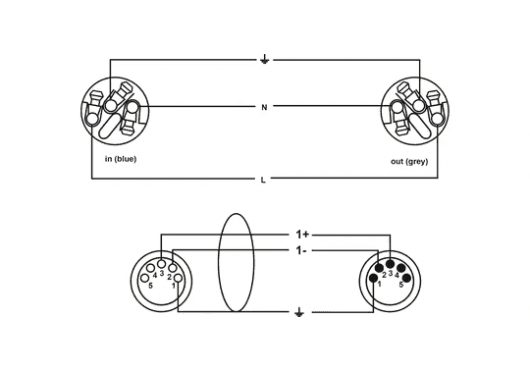

Cable híbrido de 10 metros de longitud que combina alimentación y señal DMX. La sección de potencia consta de 3 conductores de 2.5 mm² (H07RN-F) terminada en conectores Neutrik powerCON TRUE1 (NAC3FX-W/NAC3MX-W) con capacidad de conexión bajo carga de 250V/16A. La sección de señal DMX es un cable balanceado de 2 conductores de 0.22 mm² (AWG 24) con una impedancia de 110 ohmios, apantallamiento de lámina de aluminio y trenza de cobre estañado, terminado en conectores Neutrik XLR de 5 pines. Cubierta exterior de PVC negro. Bifurcación de 30 cm en ambos extremos con termorretráctil transparente para etiquetado.
