ChamSys GeNetix 10Scene Contact - Interfaz de disparo por contacto seco

ChamSys GeNetix 10Scene Contact - Interfaz de disparo por contacto seco

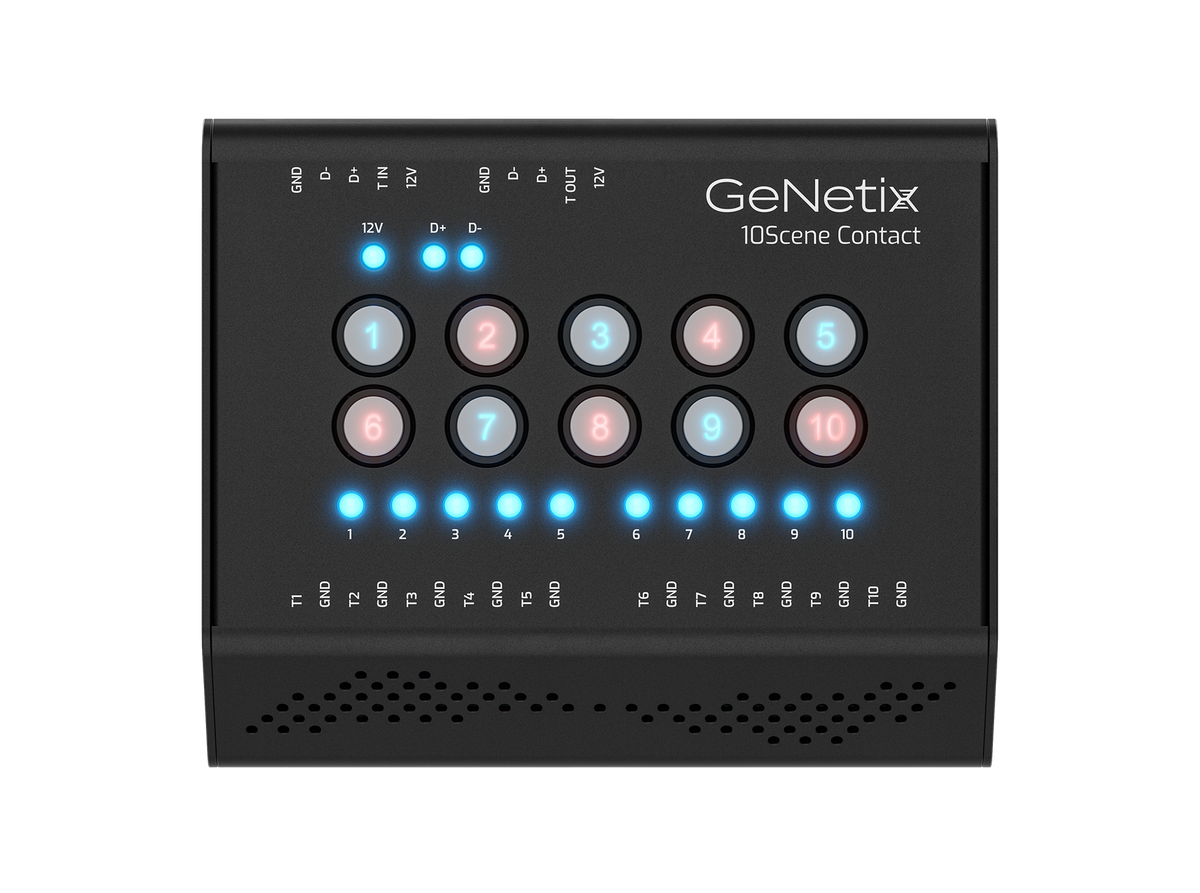

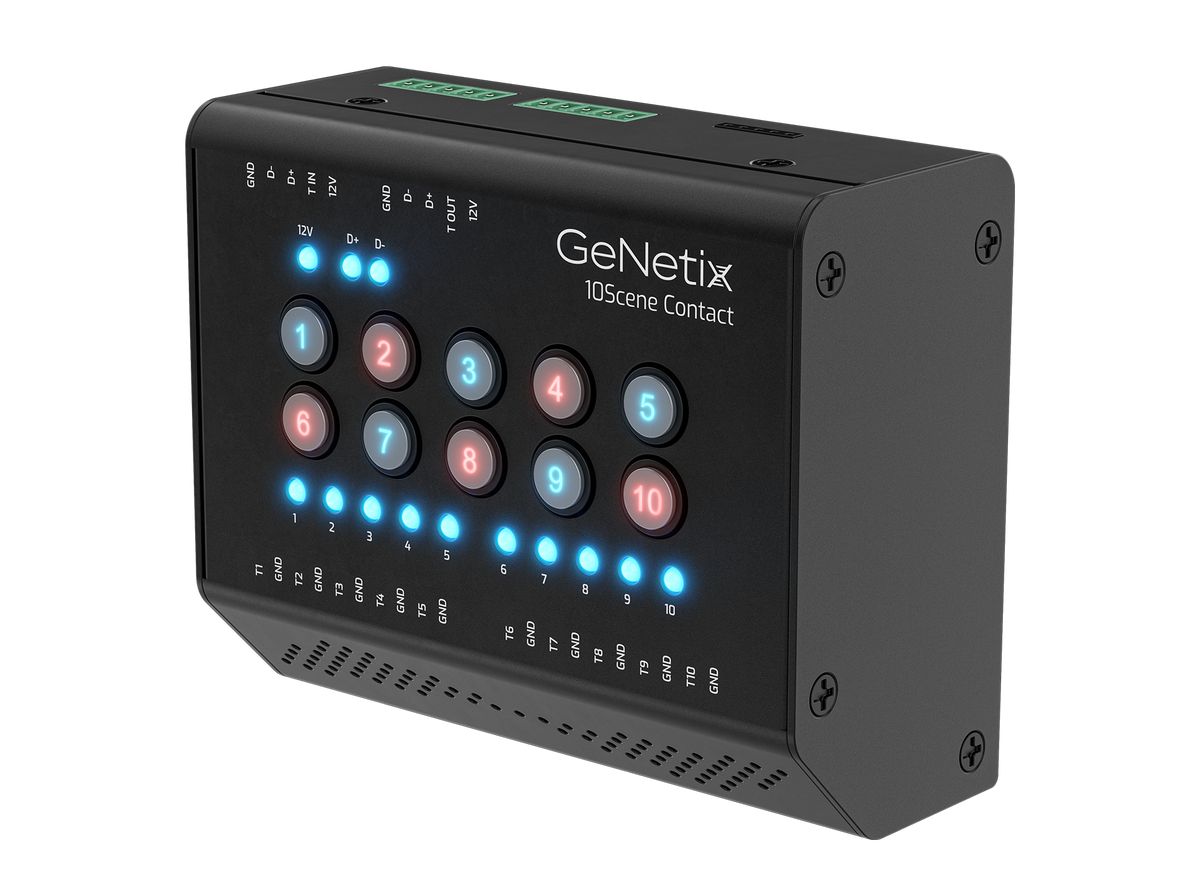

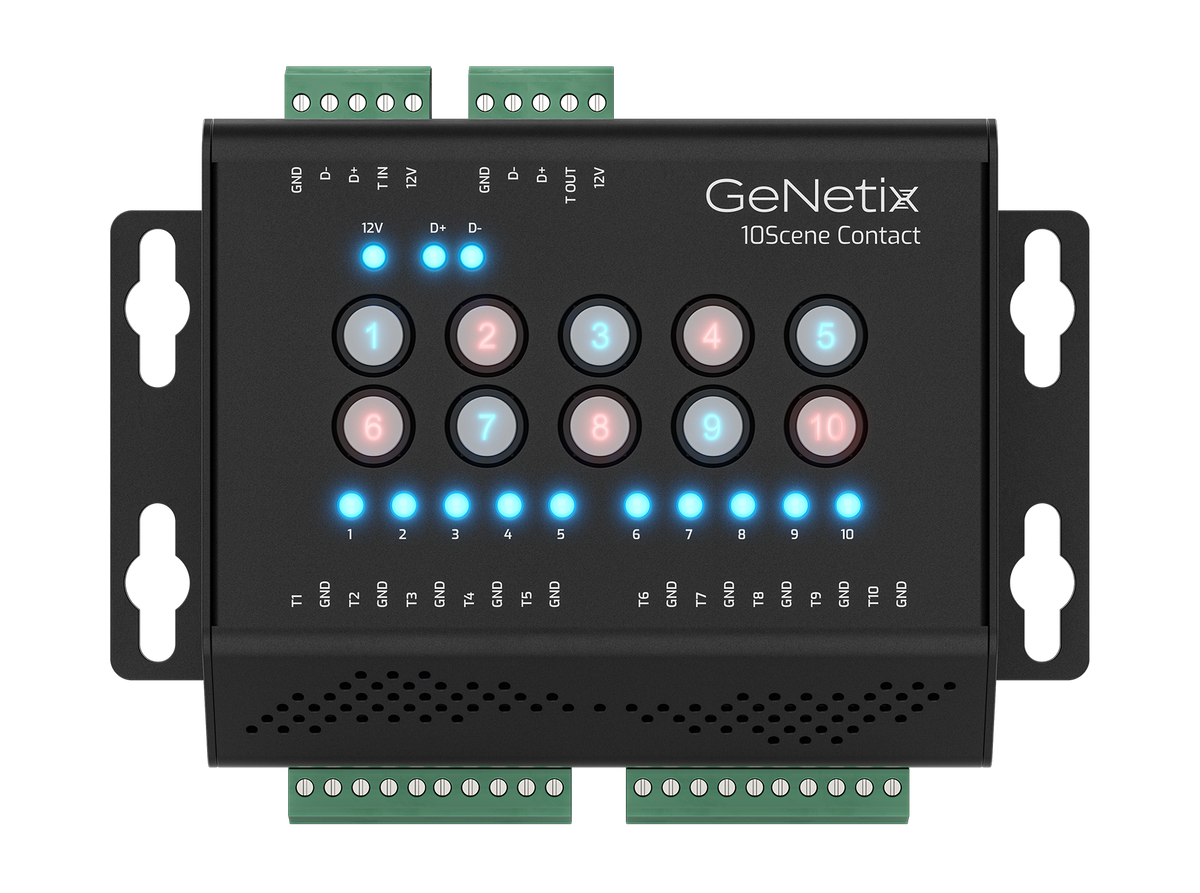

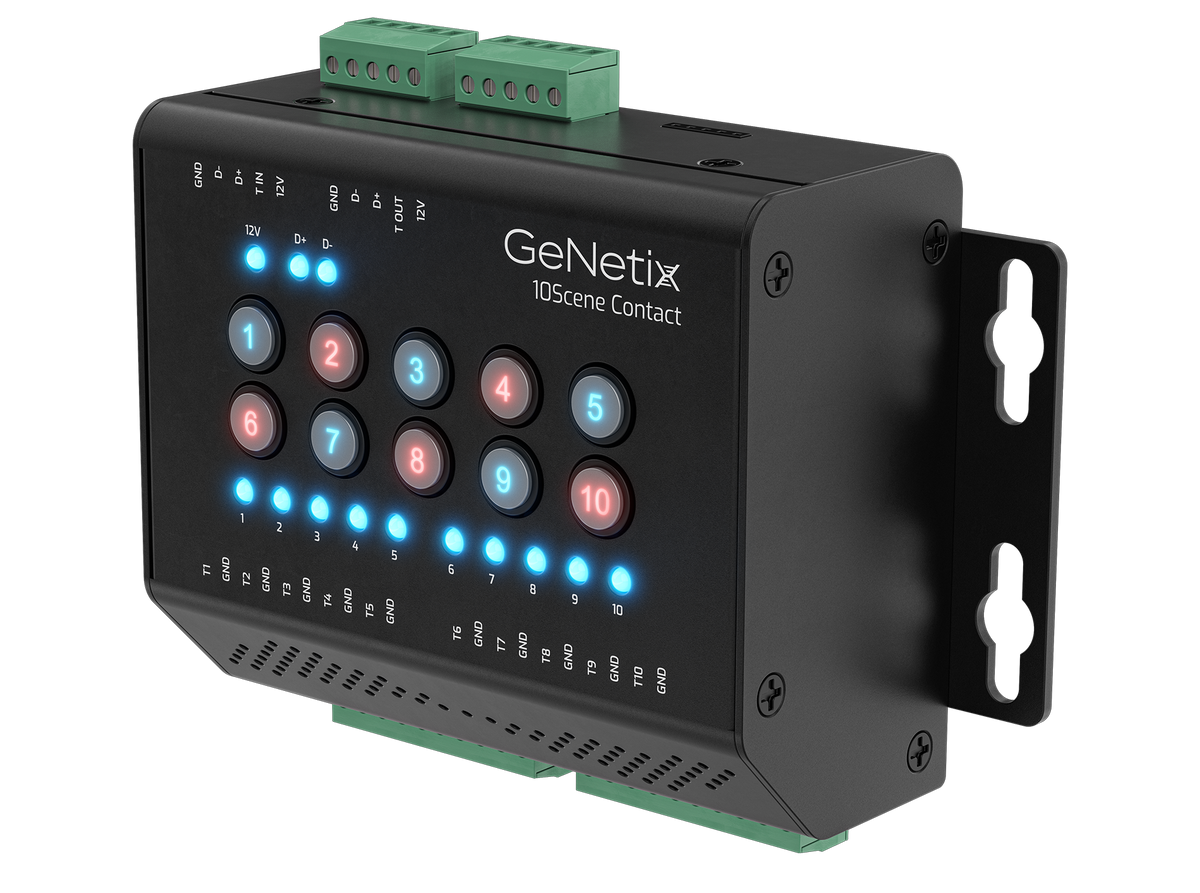

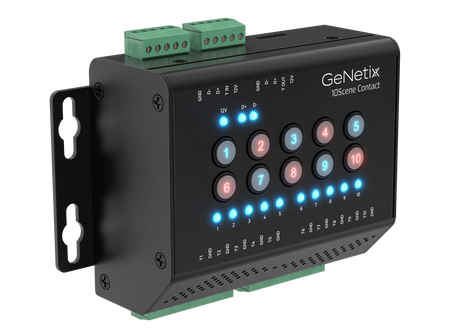

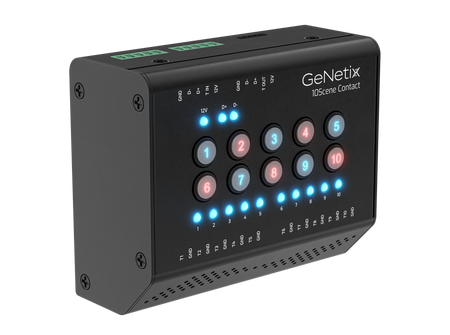

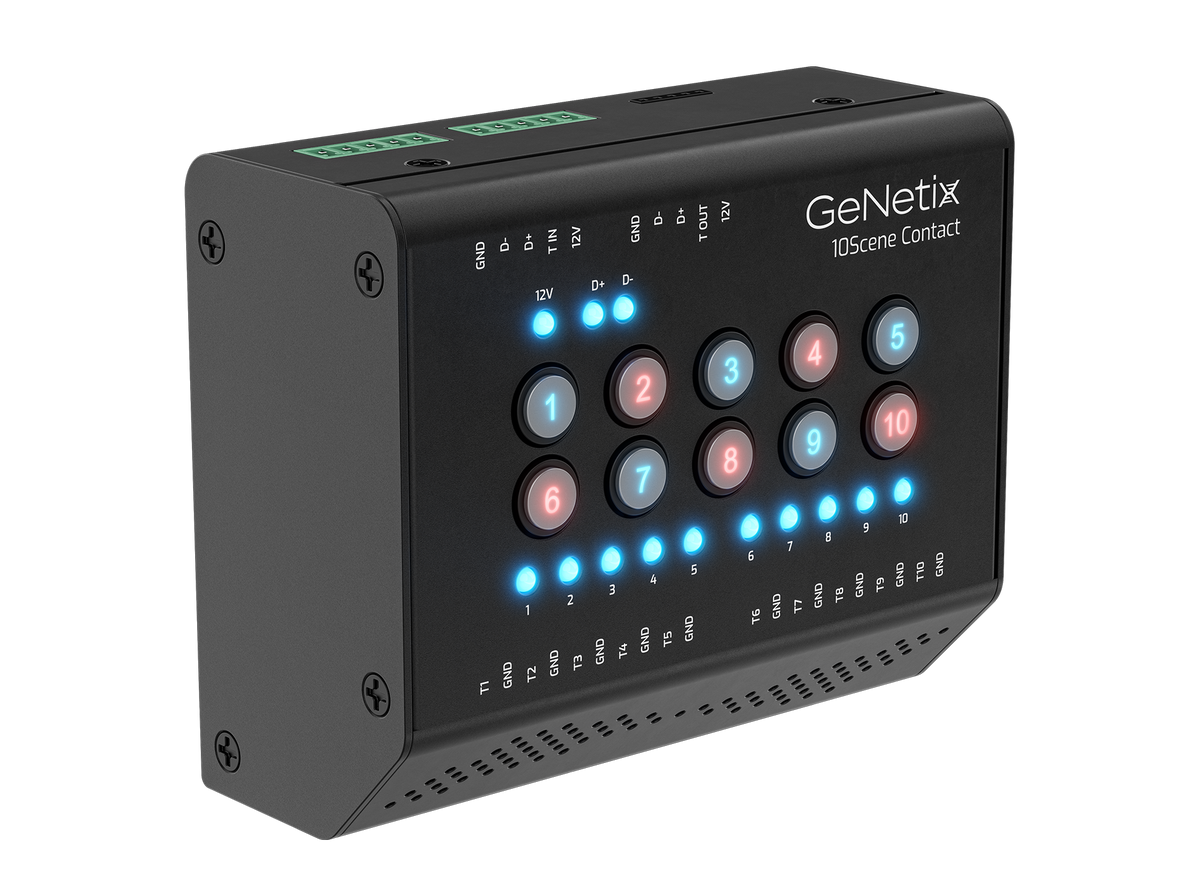

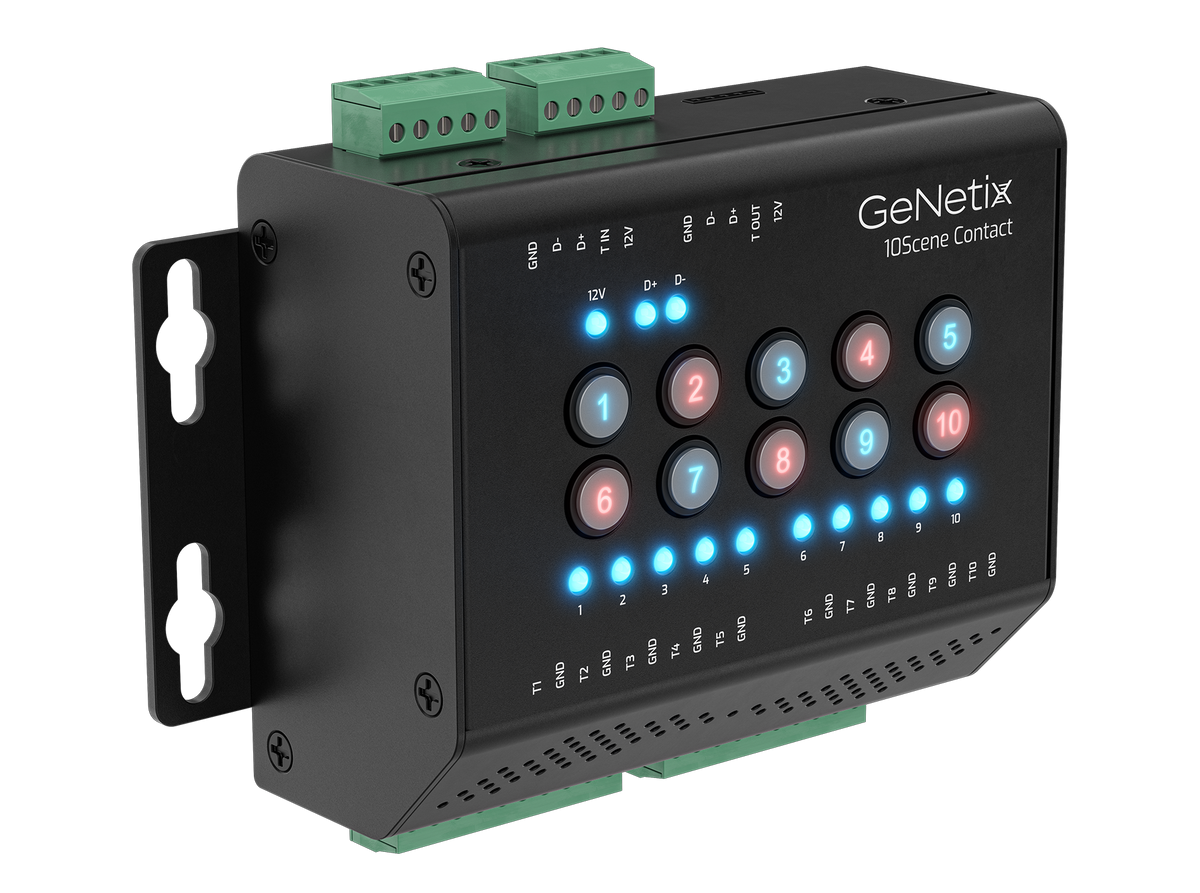

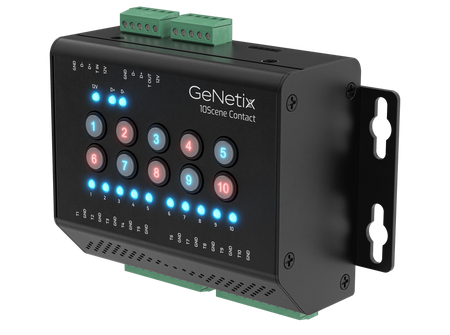

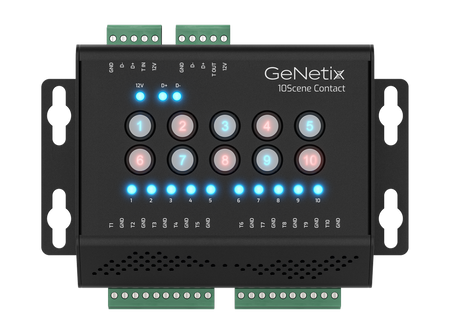

La ChamSys GeNetix 10Scene Contact es una interfaz de montaje en carril DIN que permite activar funciones de iluminación mediante diez entradas de contacto seco. Al conectarla a un sistema MagicQ o QuickQ, los contactos pueden accionar Playbacks o Executes. También puede utilizarse con nodos GeNetix compatibles para activar escenas.

La comunicación y la alimentación se realizan a través del protocolo 10Scene. Sus dos puertos permiten conectar y encadenar unidades 10Scene Contact y placas 10Scene Wall Plate, con un máximo de diez dispositivos combinados por cadena.

Características principales

• Diez entradas para disparo mediante contactos de apertura y cierre.
• Dos puertos 10Scene y diez botones de prueba.
• Compatible con sistemas MagicQ y QuickQ mediante puertos 10Scene o Gateway.
• Permite activar escenas en los nodos GeNetix GN5, GN10, GN10P y GN10R.
• Alimentación a través del protocolo 10Scene, sin fuente externa.

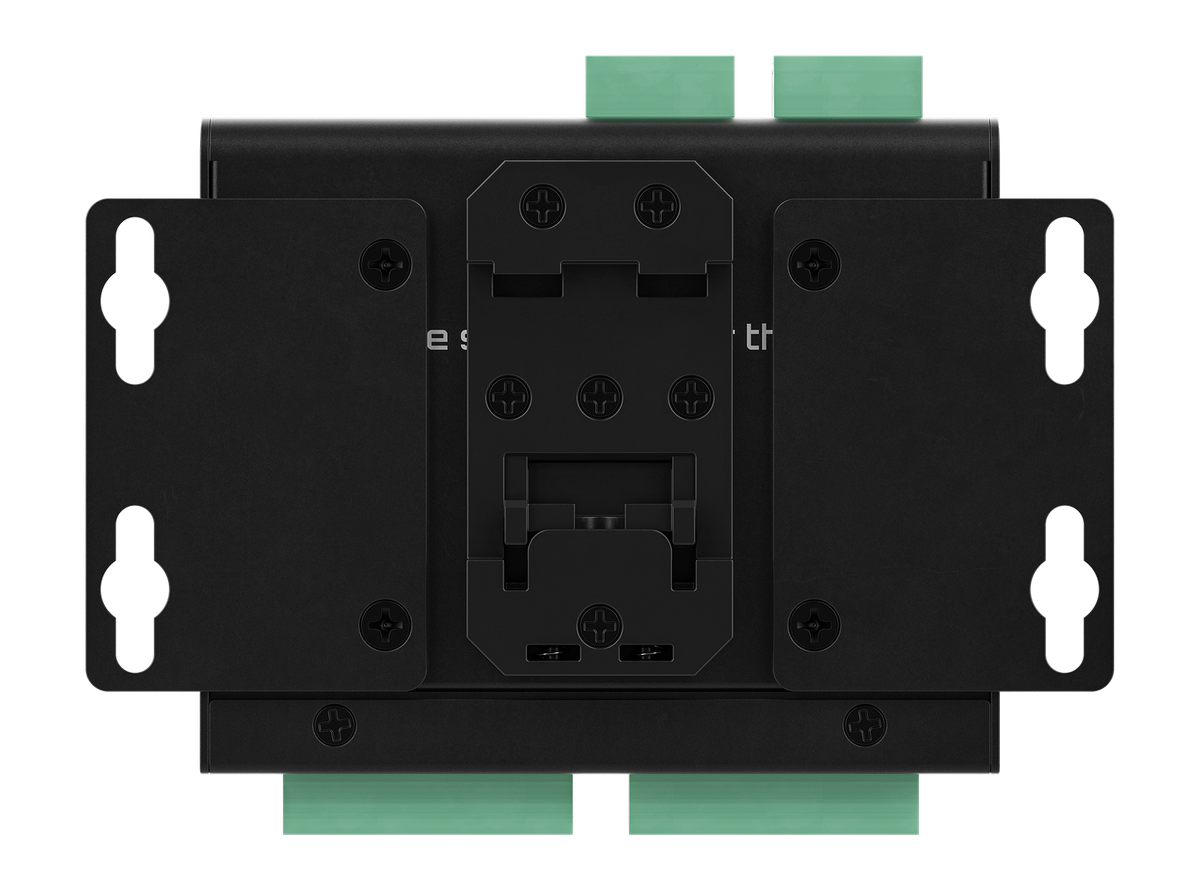

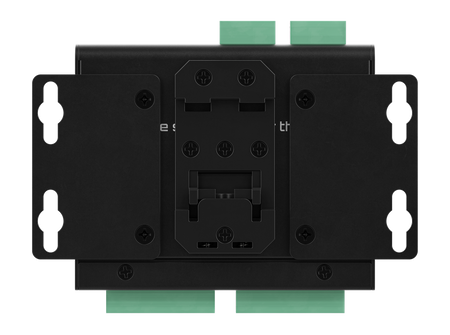

• Montaje en carril DIN.

Beneficios

Facilita la integración de pulsadores, relés u otros contactos externos en sistemas de control ChamSys. Las entradas permiten activar funciones de iluminación desde dispositivos de contacto, mientras que los puertos 10Scene simplifican la conexión con placas y otras unidades compatibles.

Casos de uso

• Activación de Playbacks o Executes desde contactos externos en instalaciones con MagicQ o QuickQ.
• Disparo de escenas en nodos GeNetix compatibles.
• Integración de contactos de control en armarios de iluminación con montaje en carril DIN.

Preguntas frecuentes

¿Necesita una fuente de alimentación externa?
No. La unidad recibe alimentación a través del protocolo 10Scene.

¿Qué cable se utiliza para conectarla?
ChamSys recomienda cable Cat5e o Cat6 para la conexión 10Scene. El cable no está incluido.

¿Cuántos dispositivos se pueden encadenar?
Se pueden conectar hasta diez unidades 10Scene Contact y 10Scene Wall Plate combinadas por cadena.

Descripción para proyectos

Interfaz ChamSys GeNetix 10Scene Contact con diez entradas de disparo por contacto seco, dos puertos 10Scene y diez botones de prueba. Alimentación mediante protocolo 10Scene. Compatible con sistemas MagicQ y QuickQ mediante puertos 10Scene o Gateway, y con nodos GeNetix GN5, GN10, GN10P y GN10R. Admite hasta diez dispositivos 10Scene Contact y 10Scene Wall Plate combinados por cadena. Montaje en carril DIN. Dimensiones: 104 × 87 × 65 mm, con clip DIN. Peso: 0,4 kg. Incluye clip de montaje en carril DIN y guía de inicio rápido.
