BSS BLU-BOB2 - Caja de conexión (break-out box) con 8 salidas analógicas por BLU link

BSS BLU-BOB2 - Caja de conexión (break-out box) con 8 salidas analógicas por BLU link

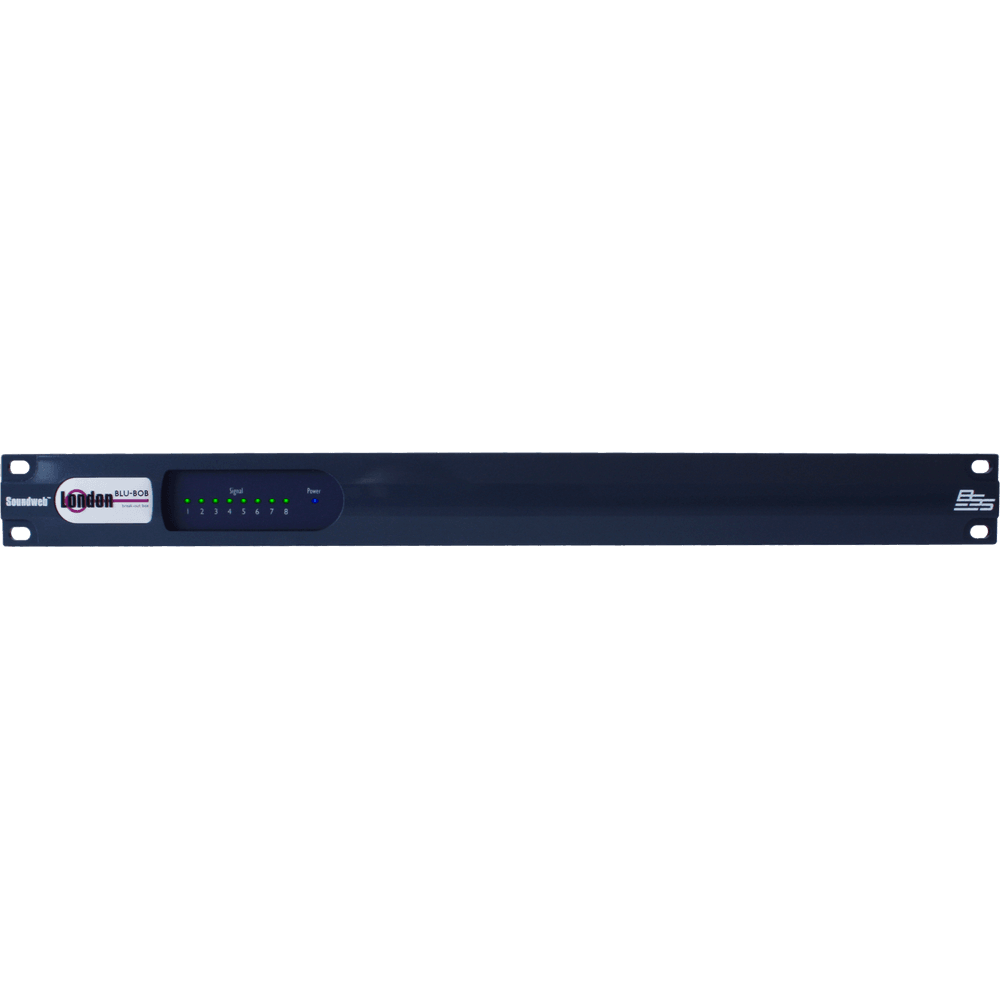

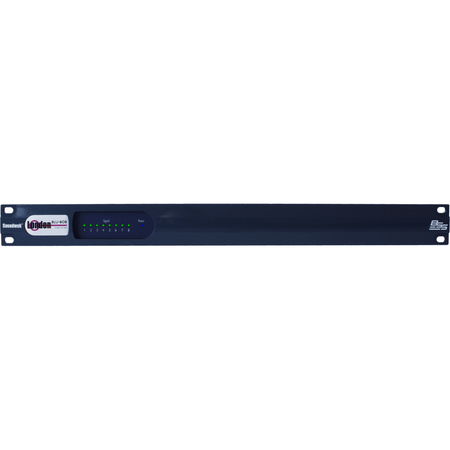

El BSS BLU-BOB2 es un expansor de salidas analógicas para la plataforma Soundweb London que añade 8 salidas de línea balanceadas a través del bus digital BLU link (256 canales, baja latencia y tolerante a fallos). Su configuración es extremadamente sencilla: mediante 6 interruptores DIP selecciona cualquier bloque consecutivo de 8 canales entre los disponibles en el anillo BLU link, sin necesidad de software. El chasis 19”/1U integra indicadores LED de presencia de señal por salida y de alimentación, y utiliza los mismos conectores de bloque (Phoenix/Combicon) que el resto de la familia Soundweb London.

BLU-BOB2 se integra en el anillo BLU link con dos conectores RJ45 (IN/OUT). Con cable Cat5e, la distancia entre dispositivos puede ser de hasta 100 m; si se requiere cubrir mayores distancias, puede emplearse el convertidor de medios de fibra óptica MC-1 para superar los 10 km usando single-mode. A nivel de audio, ofrece hasta +19 dBu de nivel de salida, THD < 0,01 % (20 Hz–20 kHz @ +10 dBu), rango dinámico típico de 108 dB (no ponderado) y una latencia D/A de 0,58 ms a 48 kHz. Se alimenta mediante una fuente externa de 12 V CC (incluida) y no requiere configuración en HiQnet Audio Architect/London Architect.

Características principales

• 8 salidas de audio analógico de nivel de línea, electrónicamente balanceadas.
• Selección por DIP de cualquier bloque de 8 canales del anillo (256 canales totales a 48 kHz; 128 a 96 kHz).
• BLU link de baja latencia y tolerante a fallos, conexión en ring con RJ45 (IN/OUT).
• Cat5e hasta 100 m entre equipos; opción de fibra monomodo >10 km con convertidor MC-1.
• LEDs frontales de presencia de señal por salida y de alimentación.
• Chasis 19” 1U; conectores Phoenix/Combicon para audio y alimentación.
• Alimentación externa 12 V CC incluida; consumo del adaptador 19 W.

Beneficios del producto

• Despliegue inmediato: el ruteo se define únicamente con interruptores DIP, sin programaciones.
• Escalabilidad segura: el anillo BLU link permite ampliar salidas manteniendo baja latencia y tolerancia a fallos.
• Calidad de audio profesional: +19 dBu máx., THD <0,01 %, rango dinámico típico 108 dB.
• Integración sencilla: misma tornillería y conectores que el resto de equipos Soundweb London.

Casos de uso

• Ampliación de salidas por zonas (música ambiental, distribución a etapas de potencia o líneas 70/100 V).
• Refuerzo sonoro e instalaciones AV que requieren salidas adicionales cerca de los racks o de zonas remotas.
• Sistemas distribuidos con tramos largos mediante fibra (MC-1) entre edificios o racks distantes.

Preguntas frecuentes

• ¿Se configura con Audio Architect? No. Las asignaciones de salida se realizan solo con interruptores DIP.
• ¿Cuántos canales maneja BLU link? 256 a 48 kHz (o 128 a 96 kHz) por anillo; la selección en BLU-BOB2 es por bloques de 8 consecutivos.
• ¿Qué distancia máxima hay entre nodos? Hasta 100 m con Cat5e; con MC-1 puede superar 10 km sobre fibra single-mode.
• ¿Puedo mezclar BLU-BOB1 y BLU-BOB2? Sí; comparten conexiones y señalización. BLU-BOB1 es media anchura; BLU-BOB2 es 1U/19”.

Descripción para proyectos

Expansor de salidas BSS BLU-BOB2 (break-out box) para Soundweb London. 8 salidas analógicas balanceadas en Phoenix/Combicon, nivel máx. +19 dBu, THD <0,01 % (20 Hz–20 kHz @ +10 dBu), rango dinámico típico 108 dB (22 Hz–22 kHz, no ponderado), latencia D/A 28/Fs. Bus BLU link (2× RJ45), hasta 100 m Cat5e; opción fibra >10 km con MC-1. Selección de canales por 6 DIP; 1U/19”. Alimentación 12 V CC (adaptador incluido), 19 W.
