Briteq DS12-PRO - Mini Splitter DMX/RDM de 1 Entrada y 2 Salidas con Aislamiento Galvánico

Briteq DS12-PRO - Mini Splitter DMX/RDM de 1 Entrada y 2 Salidas con Aislamiento Galvánico

El Briteq DS12-PRO es un mini splitter DMX y amplificador de señal diseñado específicamente para satisfacer las altas exigencias de los profesionales de la iluminación. Este divisor de señal resuelve de forma eficaz los problemas técnicos más habituales en las cadenas de control DMX, permitiendo dividir una única línea principal en dos salidas completamente independientes. Gracias a su tecnología de vanguardia, cualquier fallo, cortocircuito o interferencia de datos que ocurra en una de las líneas derivadas no afectará a la otra, garantizando que el espectáculo o la instalación audiovisual continúen operando sin interrupciones.

Además de su función primaria como divisor, este equipo actúa como un potente amplificador de señal (booster). Esta característica regenera la transmisión de datos DMX y permite extender considerablemente la longitud de las tiradas de cableado con total fiabilidad, evitando la degradación de la señal. A nivel de control, es un dispositivo cien por cien compatible con el estándar RDM (Remote Device Management), lo que facilita una comunicación bidireccional fluida entre la mesa de iluminación y las luminarias. Esta capacidad resulta fundamental en los montajes modernos para la monitorización, el direccionamiento y la configuración de focos a distancia.

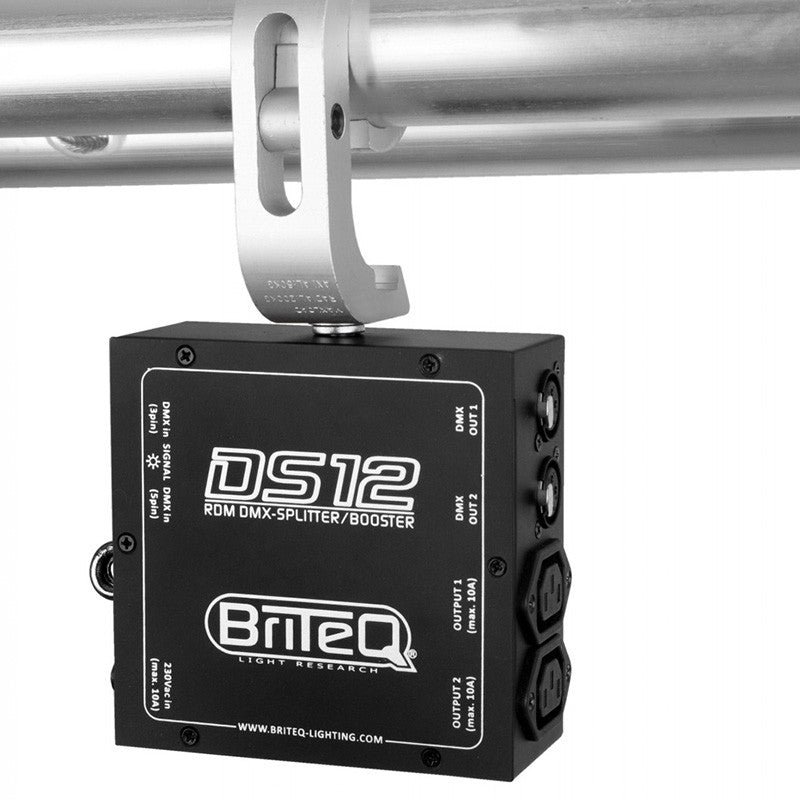

Su diseño ha sido concebido para facilitar el trabajo en el sector del alquiler de equipos (rental), giras y montajes fijos. Cuenta con un chasis metálico de color negro con una construcción extremadamente robusta, preparado para soportar el trato exigente del día a día. Por su tamaño altamente compacto, se puede ocultar con facilidad en cualquier estructura o decorado. Además, está preparado para anclarse de forma directa a un truss utilizando cualquier garra o abrazadera de montaje estándar. El panel de conexiones ha sido optimizado al máximo para el uso con cables COMBI, integrando tanto la gestión de datos como la distribución eléctrica. Dispone de conectores XLR de 3 y 5 pines en su sección de entrada, y conectores XLR de 3 pines para sus dos salidas, complementándose con conexiones de alimentación IEC de 10 amperios tanto de entrada como de salida cruzada.

Características principales

• Aislamiento galvánico absoluto: Garantiza la máxima seguridad electrónica al separar y aislar por completo todas las entradas y salidas, previniendo daños irreversibles por picos de tensión.
• Soporte RDM total: Permite el tráfico de información bidireccional para gestionar parámetros avanzados en luminarias y dispositivos compatibles desde el control.
• Amplificación de señal (Booster): Acondiciona y refuerza la señal DMX entrante para asegurar transmisiones estables y continuas en grandes montajes con largas tiradas de cable.

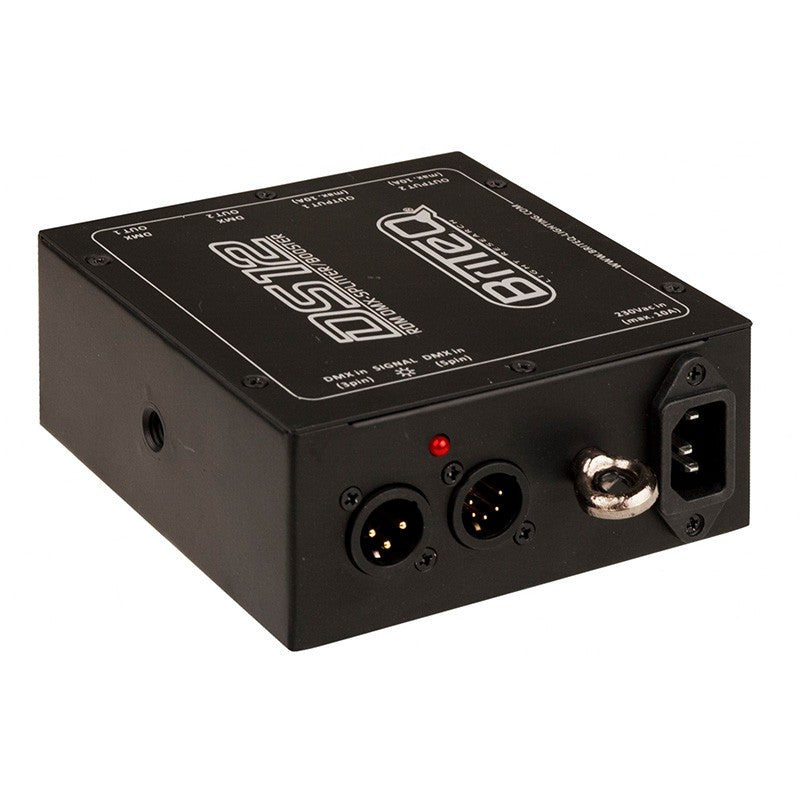

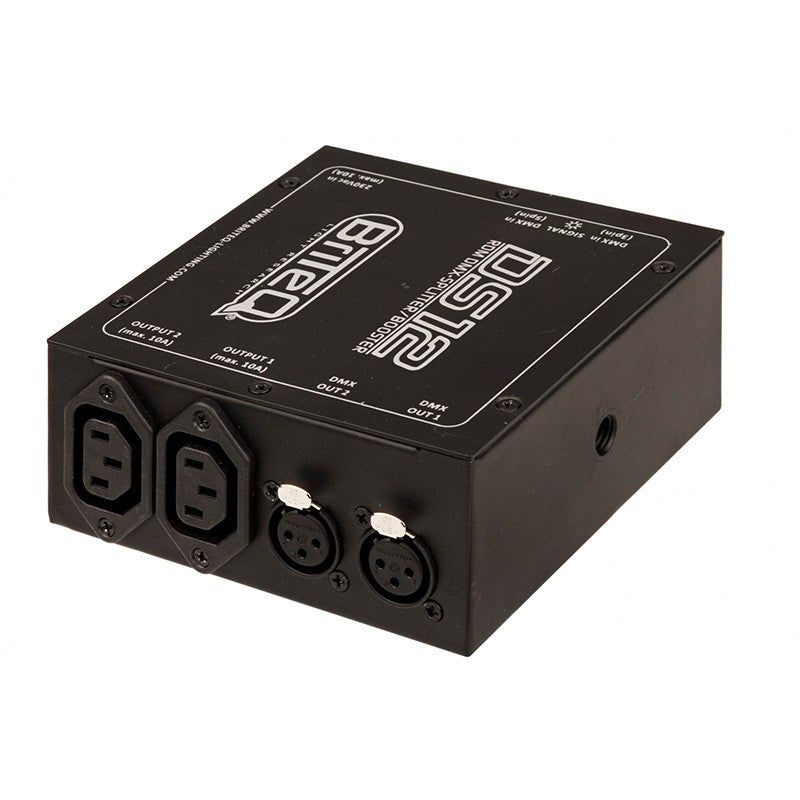

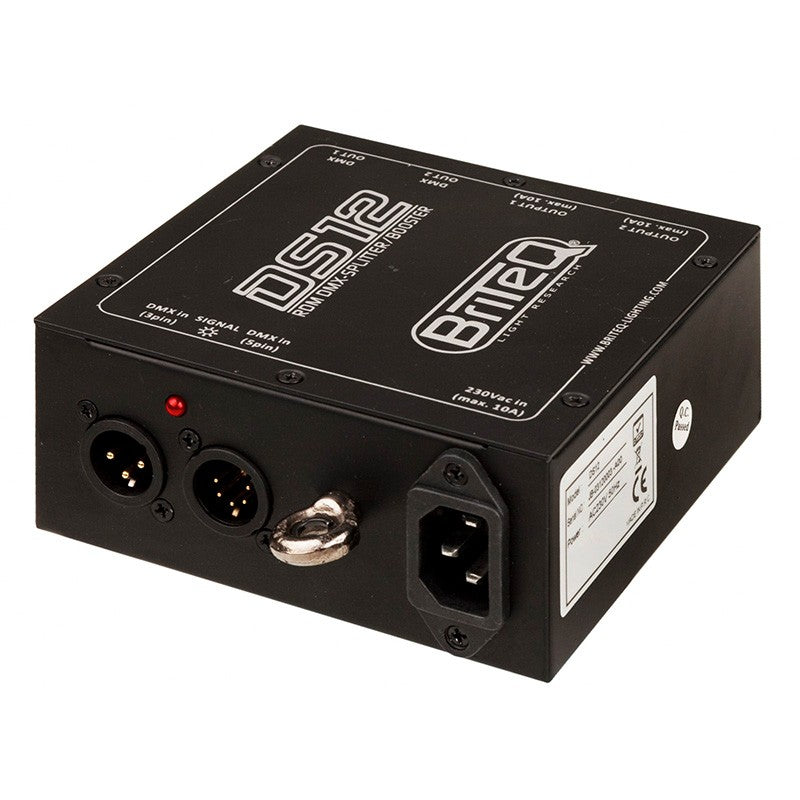

• Conectividad integral: Incorpora puertos DMX XLR de 3 y 5 pines en la entrada, dos salidas DMX XLR de 3 pines, así como un panel de alimentación compuesto por una entrada IEC y dos salidas IEC.
• Construcción para profesionales: Carcasa metálica compacta, resistente a impactos, ideal para ocultar y preparada para el montaje rápido y directo en estructuras.
• Alimentación universal autónoma: Integra una fuente de alimentación interna AC de 100-240 V a 50/60 Hz, eliminando la necesidad de utilizar transformadores o adaptadores externos.

Beneficios del producto

El Briteq DS12-PRO aporta una fiabilidad absoluta a los técnicos, programadores y diseñadores de iluminación. Al mantener aisladas galvánicamente las dos salidas, elimina el riesgo crítico de que un cable deteriorado o una luminaria defectuosa paralice el universo DMX al completo, aislando el error a un solo tramo y protegiendo la consola de iluminación. Su compatibilidad nativa con mangueras de cable COMBI (que unifican alimentación eléctrica y señal de datos en una sola funda) permite reducir de manera drástica los tiempos de montaje, simplificando el conexionado y manteniendo los escenarios visualmente limpios y ordenados.

Para las empresas de servicios audiovisuales, su formato robusto asegura una larga vida útil y un alto retorno de inversión, soportando sin problemas las condiciones de transporte y manipulación constante. Su diseño de formato reducido permite que pase desapercibido en escenarios de teatros, platós de televisión o eventos corporativos, cumpliendo con los estándares estéticos más exigentes. La facilidad para montarlo directamente en un truss mediante garras convencionales añade una capa extra de eficiencia operativa.

Casos de uso

• Eventos en directo y espectáculos: Idóneo para instalar en los puentes de iluminación para distribuir con orden la señal DMX y la corriente a grupos de cabezas móviles, minimizando las pesadas tiradas de cable desde el puesto de control principal.
• Instalaciones fijas en teatros y auditorios: Herramienta perfecta para bifurcar la señal hacia diferentes varas de focos, manteniendo líneas de control independientes para la iluminación frontal, lateral y el contraluz.
• Platós de televisión y estudios de grabación: Utilizado para estabilizar el flujo de datos en sistemas de iluminación que requieren control bidireccional RDM constante para el reajuste de parámetros sin acceso físico a las luminarias.
• Empresas de alquiler y producción audiovisual (Rental): Un dispositivo de seguridad esencial en los racks de distribución, que se encarga de proteger las valiosas consolas de control frente a retornos de corriente gracias a su barrera de aislamiento.

Preguntas frecuentes

¿El dispositivo permite enviar señal a focos de 5 pines si las salidas son de 3 pines?
La entrada del equipo sí dispone de conectores para 3 y 5 pines, lo que permite recibir señal de cualquier mesa o fuente. Sin embargo, las dos salidas de distribución son exclusivamente XLR de 3 pines. Para enviar la señal a luminarias que posean únicamente conector de 5 pines, bastará con utilizar un adaptador estándar de XLR 3 pines a XLR 5 pines.

¿Se incluye la garra de fijación para el montaje en el truss?
No, el producto se suministra de fábrica sin la garra o abrazadera. No obstante, su carcasa está diseñada con el orificio roscado y el punto de anclaje necesario para colocar fácilmente cualquier abrazadera estándar del mercado, la cual debe adquirirse por separado como accesorio.

¿Este splitter es apto para utilizarse a la intemperie?
El modelo cuenta con una certificación de grado de protección IP20. Esto indica que está fabricado exclusivamente para aplicaciones en interiores o recintos cubiertos, y no posee resistencia para ser utilizado bajo la lluvia, entornos con humedad elevada o agua directa.

¿Requiere de un adaptador de corriente externo para funcionar?
No es necesario. El splitter está equipado con una fuente de alimentación interna conmutada de alta calidad. Se conecta a la red eléctrica directamente a través de su entrada estándar IEC y es capaz de operar en un rango amplio de voltajes desde 100 hasta 240 V, haciéndolo válido para giras internacionales.

Descripción para proyectos

Splitter y amplificador DMX/RDM de 1 entrada y 2 salidas para aplicaciones profesionales de iluminación. Dispone de aislamiento galvánico completo e independiente entre todas las entradas y salidas, así como función de amplificación de señal (booster). Soporta comunicación de datos bidireccional plenamente compatible con el protocolo RDM. Conectividad de entrada formada por 1 conector XLR de 3 pines, 1 conector XLR de 5 pines y 1 entrada de alimentación IEC de 10A. Conectividad de salida formada por 2 conectores XLR de 3 pines y 2 salidas de alimentación IEC de 10A. Integra fuente de alimentación interna con voltaje de entrada AC 100-240 V, 50/60 Hz. Índice de protección IP20. Dimensiones físicas de 130 x 132 x 56 mm y peso de 0,94 kg. Chasis construido en material metálico de color negro, provisto de punto de fijación superior para montaje en estructuras mediante abrazadera.
