Briteq FIRMWARE UPDATER 2+ - Actualizador de firmware portátil con control DMX, RDM y programador de 20 pasos

Briteq FIRMWARE UPDATER 2+ - Actualizador de firmware portátil con control DMX, RDM y programador de 20 pasos

El Briteq FIRMWARE UPDATER 2+ es un actualizador de firmware independiente para proyectores y efectos de iluminación DMX que integra funciones de diagnóstico, configuración remota RDM, monitorización de 512 canales DMX y control de iluminación mediante un programador de hasta 20 pasos. Su diseño compacto, pantalla LCD matricial y batería interna recargable permiten realizar tareas de mantenimiento y configuración directamente en el lugar de instalación, sin necesidad de conectar un ordenador durante su funcionamiento.

Este programador DMX y RDM portátil está desarrollado para técnicos de iluminación, empresas de alquiler de equipos audiovisuales, teatros, auditorios, estudios y profesionales del mantenimiento de luminarias. Permite actualizar el software interno de proyectores compatibles, comprobar parámetros de funcionamiento, modificar direcciones DMX de forma remota y realizar pruebas de iluminación mediante una única herramienta.

La función principal del Briteq FIRMWARE UPDATER 2+ permite actualizar simultáneamente uno o varios proyectores y efectos DMX compatibles conectados mediante sus entradas y salidas de señal DMX. Los archivos de firmware se almacenan en una tarjeta micro SD, desde la que pueden seleccionarse mediante la pantalla LCD y los botones de navegación del dispositivo.

Además de las actualizaciones de firmware, el equipo incorpora compatibilidad con RDM (Remote Device Management), permitiendo detectar luminarias compatibles, consultar diferentes parámetros y modificar configuraciones como la dirección de inicio DMX o el modo de canales, sin acceder físicamente al panel de control de cada proyector.

El dispositivo también integra un monitor DMX de 512 canales para comprobar los valores de una señal de control y un controlador DMX con ajustes manuales y programación de una secuencia de hasta 20 pasos, incluyendo regulación de velocidad y tiempos de transición o fade.

La unidad dispone de una pantalla LCD matricial retroiluminada, controles de navegación, lector de tarjetas micro SD, salida XLR de 3 pines y entrada mini-USB para recargar su batería interna. Sus dimensiones de 124 x 70 x 38 mm y su reducido peso facilitan su incorporación al equipo habitual de trabajo de cualquier técnico de iluminación.

Características principales del Briteq FIRMWARE UPDATER 2+

• Actualizador de firmware autónomo: permite instalar actualizaciones en proyectores y efectos DMX compatibles sin utilizar un ordenador durante el proceso.
• Actualización simultánea de dispositivos: posibilidad de actualizar varios proyectores compatibles conectados en cadena mediante DMX.
• Compatibilidad RDM: detección y configuración remota de luminarias que admiten el protocolo Remote Device Management.
• Cambio remoto de dirección DMX: permite modificar la dirección de inicio de los proyectores RDM compatibles desde el propio dispositivo.
• Configuración del modo de canales: permite seleccionar diferentes modos DMX en luminarias que admitan esta función mediante RDM.
• Monitor de 512 canales DMX: permite visualizar los valores de los canales de un universo DMX estándar.
• Visualización decimal y hexadecimal: consulta de valores DMX en diferentes formatos numéricos.
• Controlador DMX manual: permite enviar valores de control para comprobar el funcionamiento de luminarias.
• Seis faders virtuales en pantalla: interfaz de control manual para modificar valores de los canales seleccionados.
• Programador de hasta 20 pasos: permite crear y almacenar una secuencia sencilla de iluminación.
• Control FADE: ajuste del tiempo de transición entre pasos de la programación.
• Control SPEED: regulación del tiempo de permanencia de cada paso.
• Memoria de programación: permite guardar el programa para conservarlo después de apagar el equipo.
• Lector de tarjetas micro SD: almacenamiento de archivos de firmware correspondientes a diferentes proyectores.
• Pantalla LCD matricial: navegación por carpetas, archivos, menús y parámetros de configuración.
• Funcionamiento independiente: no necesita software específico de PC para ejecutar sus funciones.
• Batería interna recargable: permite utilizar el dispositivo de forma portátil.
• Conexión mini-USB: entrada de 5 V CC para recarga de la batería interna.
• Salida DMX XLR de 3 pines: conexión con proyectores y sistemas de iluminación compatibles.
• Formato compacto: dimensiones de 124 x 70 x 38 mm.

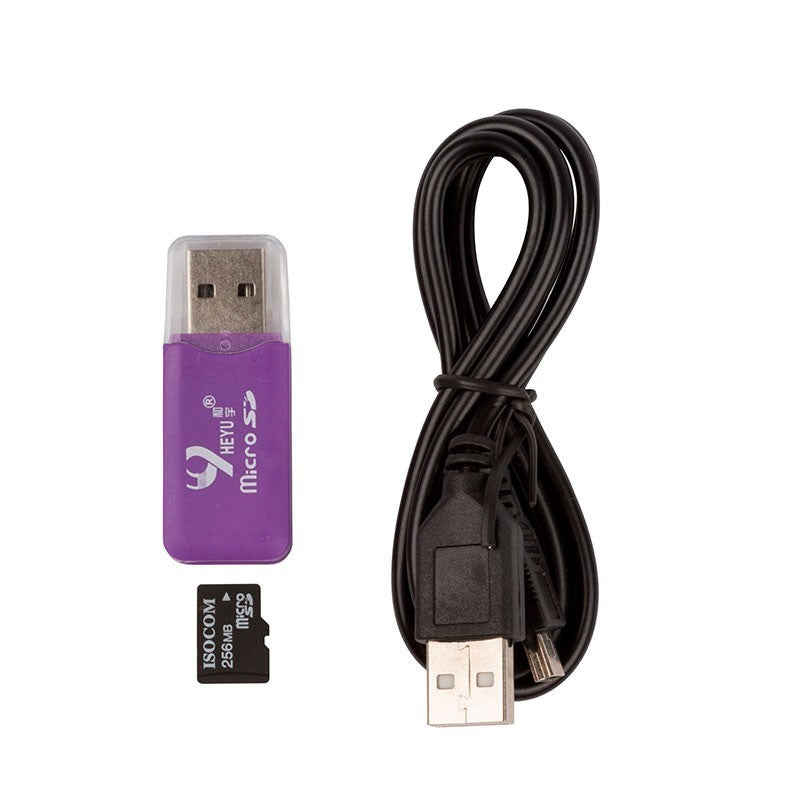

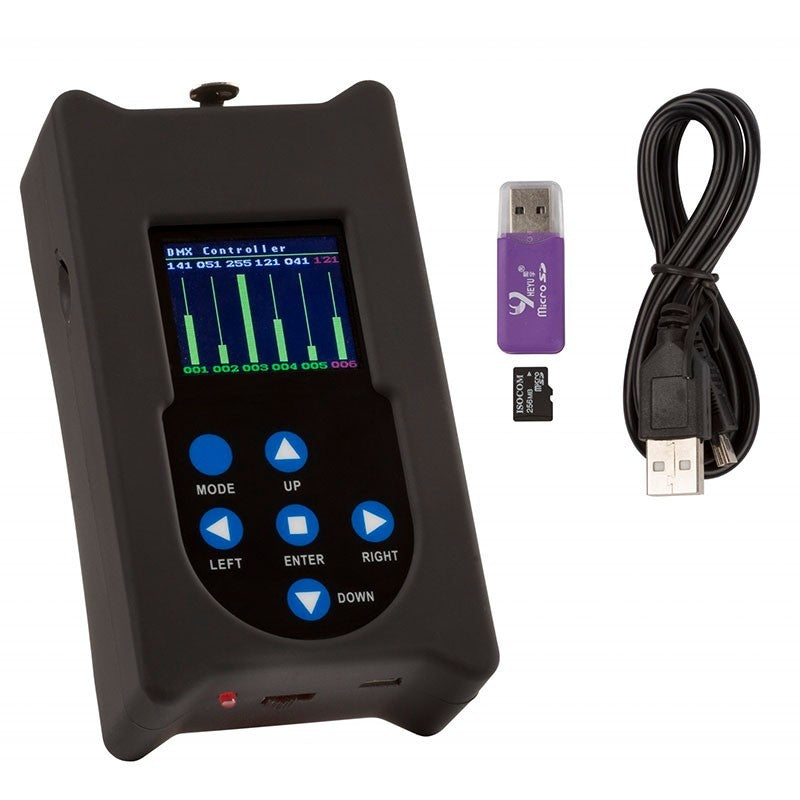

• Accesorios incluidos: tarjeta micro SD, adaptador USB para tarjetas micro SD y cable mini-USB.

Actualización de firmware de proyectores y efectos DMX

La función principal del Briteq FIRMWARE UPDATER 2+ es la actualización del firmware interno de proyectores y efectos de iluminación compatibles.

El firmware es el software integrado en los equipos electrónicos que gestiona sus funciones internas. En los proyectores de iluminación puede intervenir en el control DMX, el funcionamiento de los diferentes efectos, los movimientos motorizados y otros sistemas electrónicos.

Las actualizaciones publicadas por los fabricantes pueden incorporar correcciones de funcionamiento, mejoras de compatibilidad o ajustes de determinadas funciones, dependiendo del modelo de luminaria y de la versión disponible.

El FIRMWARE UPDATER 2+ permite realizar estas operaciones mediante un procedimiento independiente:

1. Descargar previamente el archivo de firmware correspondiente al proyector compatible.
2. Copiar el archivo en la tarjeta micro SD utilizando el adaptador USB incluido y un ordenador.
3. Introducir la tarjeta micro SD en el lector del actualizador.
4. Conectar la salida XLR del dispositivo a la entrada DMX del proyector.
5. Encender el proyector y seleccionar la función de actualización desde el menú del equipo.
6. Localizar y seleccionar el archivo de firmware en la pantalla LCD.
7. Elegir el modo de actualización adecuado e iniciar el procedimiento.
8. Esperar a que finalice el proceso y seguir las instrucciones mostradas en pantalla.

El dispositivo admite diferentes modos de velocidad de actualización, entre los que se encuentran FAST, utilizado habitualmente para una actualización estándar, y SLOW, previsto para situaciones en las que el proceso requiere una velocidad inferior o cuando se actualizan varios equipos compatibles simultáneamente.

El fabricante también documenta un modo WIRELESS reservado para aplicaciones específicas, cuya funcionalidad no estaba implementada en la versión del manual consultada.

Es imprescindible comprobar que el archivo de firmware y el modelo de actualizador son compatibles con el proyector correspondiente. No todos los dispositivos DMX admiten actualizaciones mediante este procedimiento.

Actualización simultánea de varios proyectores DMX

Una de las funciones más interesantes del FIRMWARE UPDATER 2+ es su capacidad para realizar actualizaciones de firmware en varios equipos compatibles conectados en cadena.

En instalaciones de iluminación profesional, los proyectores suelen conectarse mediante una línea DMX en la que la salida de un aparato se conecta a la entrada del siguiente.

El actualizador puede aprovechar esta configuración para transmitir el firmware a varias luminarias compatibles, reduciendo la necesidad de realizar el procedimiento de actualización individualmente en cada unidad.

Esta funcionalidad resulta especialmente útil en instalaciones que utilizan numerosas unidades del mismo proyector, como barras LED, efectos de iluminación, cabezas móviles y sistemas de iluminación arquitectónica compatibles.

La actualización simultánea depende de las características de los equipos conectados, del archivo utilizado y de las condiciones de funcionamiento establecidas por el fabricante.

Control RDM para configuración remota de luminarias

El Briteq FIRMWARE UPDATER 2+ incorpora funciones de RDM (Remote Device Management), un protocolo que amplía las posibilidades de comunicación de las instalaciones DMX al permitir intercambiar información entre el controlador y los equipos compatibles.

Mientras que una señal DMX convencional transmite principalmente órdenes desde un controlador hacia las luminarias, el sistema RDM permite consultar información de los dispositivos y modificar determinados parámetros de forma remota.

Con el FIRMWARE UPDATER 2+ es posible:

• Detectar equipos RDM: buscar las luminarias compatibles conectadas a la línea.
• Visualizar dispositivos: consultar la lista de unidades detectadas.
• Identificar una luminaria: activar una señal de identificación, como el parpadeo, cuando el equipo admite esta función.
• Consultar el identificador UID: visualizar el identificador único del dispositivo seleccionado.
• Modificar la dirección DMX: cambiar remotamente la dirección de inicio de una luminaria compatible.
• Cambiar el modo de canales: seleccionar configuraciones DMX admitidas por el equipo.
• Consultar parámetros adicionales: visualizar y modificar otros ajustes disponibles mediante RDM.

La disponibilidad de cada función depende de las características y los parámetros RDM implementados por el fabricante de la luminaria.

Esta capacidad de configuración remota resulta especialmente útil cuando los proyectores están instalados en estructuras truss, barras de iluminación, techos técnicos o posiciones de difícil acceso.

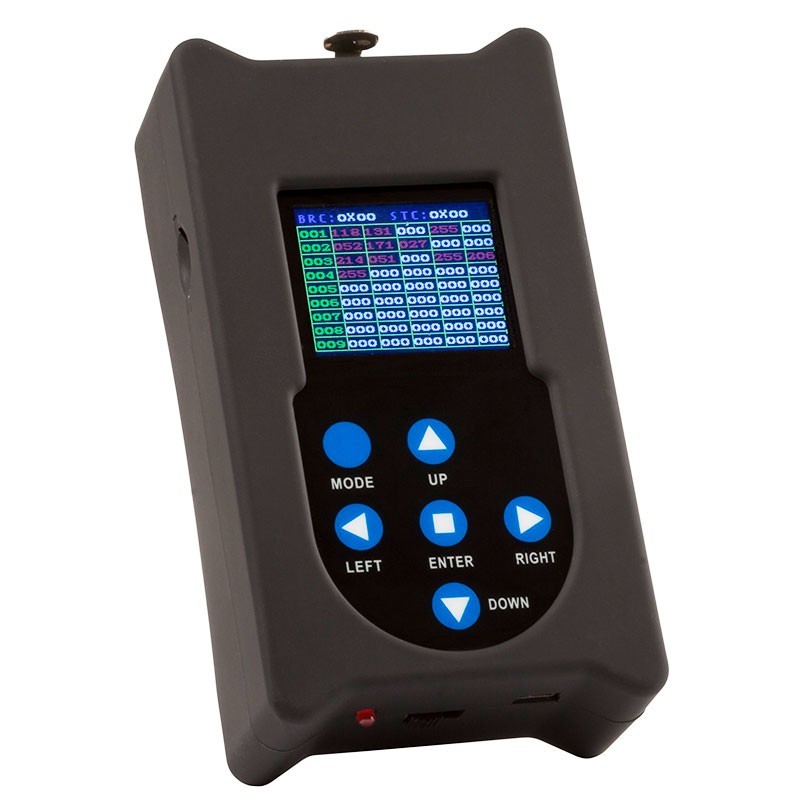

Monitor DMX integrado para 512 canales

El dispositivo incorpora una función de monitorización DMX que permite comprobar los valores de los 512 canales de un universo DMX estándar.

Esta herramienta facilita el diagnóstico de señales de control durante instalaciones, pruebas y operaciones de mantenimiento.

La pantalla LCD presenta los canales organizados en filas de cinco valores, permitiendo desplazarse entre ellos mediante los botones de navegación.

El equipo ofrece visualización de los valores DMX en dos formatos:

• Decimal: representación habitual de valores DMX entre 0 y 255.
• Hexadecimal: representación de los valores mediante numeración de base 16.

La posibilidad de consultar ambos formatos facilita las comprobaciones de señales y la interpretación de los datos durante las tareas de diagnóstico técnico.

Importante: para utilizar la función de comprobación de valores de una señal DMX externa, el manual de Briteq indica que es necesario un adaptador XLR macho a XLR macho adicional, no incluido en el suministro estándar.

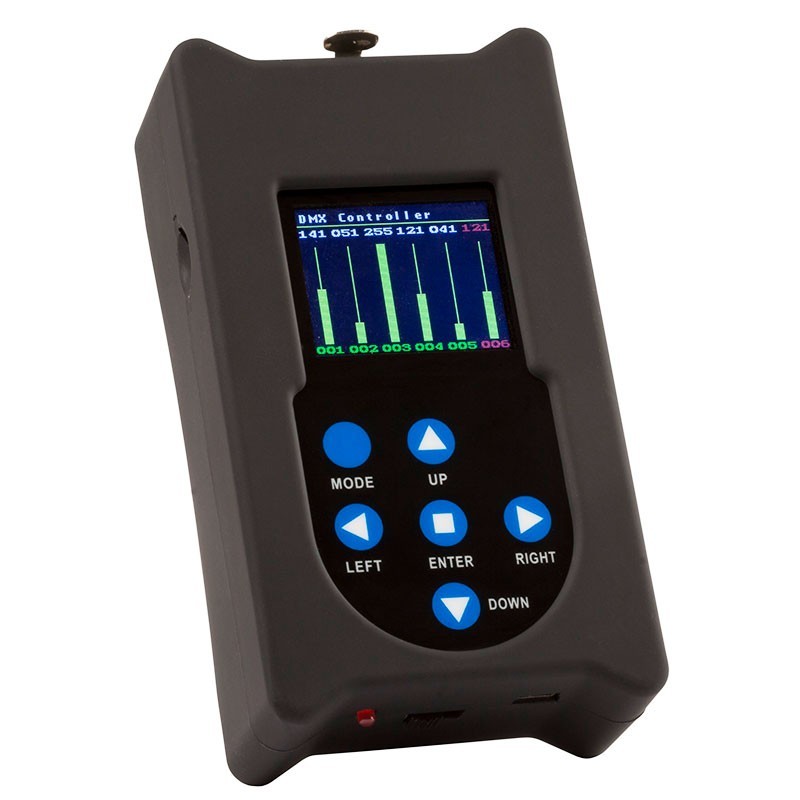

Controlador DMX manual para pruebas de iluminación

Además de actualizar firmware y consultar parámetros RDM, el FIRMWARE UPDATER 2+ puede funcionar como un controlador DMX portátil para realizar pruebas básicas de luminarias.

Su modo de control manual permite modificar directamente los valores enviados a los canales DMX sin necesidad de utilizar una mesa de iluminación independiente.

La pantalla muestra seis faders virtuales con los valores correspondientes a los canales seleccionados. Mediante los botones de navegación es posible desplazarse entre canales y aumentar o reducir sus valores.

El controlador también dispone de una función FLASH, accionada mediante el botón ENTER, que permite efectuar comprobaciones rápidas.

Este modo resulta útil para revisar determinadas funciones de un proyector, como intensidad, color, efectos o movimientos, siempre de acuerdo con la distribución de canales DMX establecida para cada luminaria.

Programador DMX con secuencia de hasta 20 pasos

El Briteq FIRMWARE UPDATER 2+ también incorpora un programador DMX básico de hasta 20 pasos, destinado a crear pequeñas secuencias de iluminación.

El usuario puede editar los diferentes pasos y establecer los valores DMX que deben enviarse durante cada uno de ellos.

El sistema incluye varias opciones de configuración:

• EDIT: permite seleccionar y modificar los pasos del programa.
• FADE: establece el tiempo de transición entre los diferentes pasos.
• SPEED: define la duración de cada paso durante la reproducción.
• RUNSET: permite seleccionar el intervalo de pasos y ejecutar el programa.
• SAVE: guarda la programación para conservarla después de apagar el dispositivo.
• CLEAR: permite borrar valores manuales o eliminar el programa almacenado.

Los tiempos de transición y duración pueden ajustarse mediante los controles del dispositivo.

Esta función proporciona una solución sencilla para realizar pruebas de iluminación, comprobar secuencias y ejecutar pequeños programas DMX sin necesidad de disponer de una consola de control dedicada.

El controlador integrado está destinado a funciones básicas y no sustituye las prestaciones de una mesa de iluminación profesional de mayor capacidad.

Almacenamiento de firmware mediante tarjeta micro SD

El FIRMWARE UPDATER 2+ utiliza una tarjeta micro SD extraíble para almacenar los archivos de firmware correspondientes a los diferentes proyectores compatibles.

La tarjeta se conecta al ordenador mediante el adaptador USB incluido, permitiendo copiar los archivos de actualización previamente descargados.

Los archivos pueden organizarse mediante carpetas para mantener separados los firmwares de distintos modelos de luminarias.

Según el manual del fabricante, el almacenamiento debe utilizar una tarjeta micro SD de capacidad inferior a 2 GB y formato FAT. Los nombres de carpetas deben tener un máximo de ocho caracteres, y la pantalla muestra los primeros ocho caracteres de los nombres de archivo.

Una vez preparada la tarjeta, puede introducirse en el lector del FIRMWARE UPDATER 2+ y seleccionar directamente el archivo necesario desde su pantalla LCD.

De esta manera, el técnico puede llevar diferentes actualizaciones preparadas y seleccionarlas sobre el terreno sin depender de una aplicación informática durante el procedimiento.

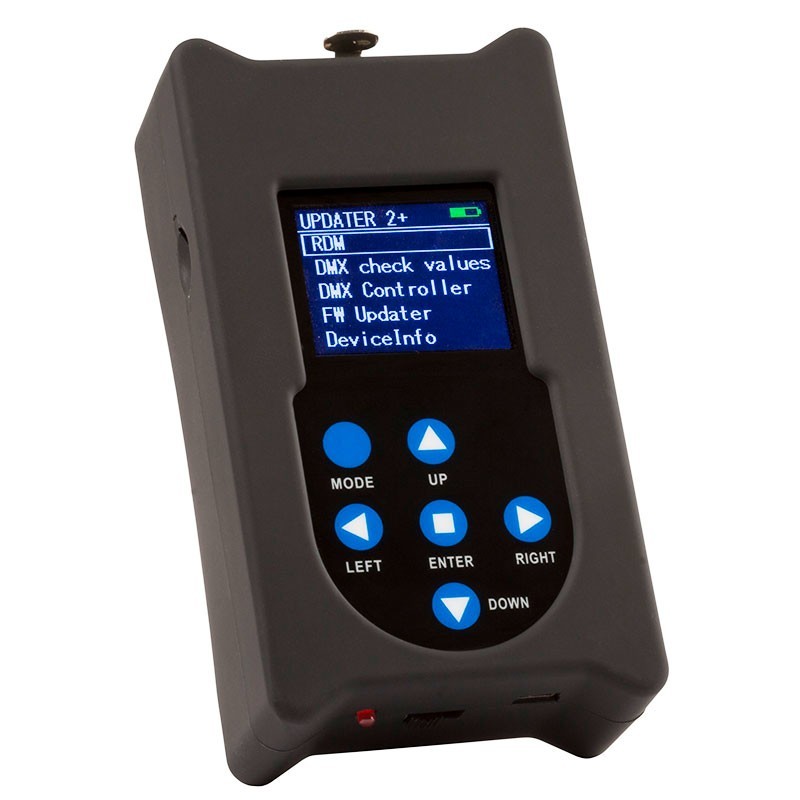

Pantalla LCD matricial y navegación mediante botones

El Briteq FIRMWARE UPDATER 2+ dispone de una pantalla LCD matricial retroiluminada, utilizada para acceder a las funciones del equipo, consultar valores y navegar por los archivos almacenados en la tarjeta micro SD.

La interfaz de control cuenta con botones de navegación y confirmación que permiten desplazarse por los menús y modificar los parámetros disponibles.

Los controles principales son:

• MODE: permite retroceder al nivel anterior del menú.
• Botones de dirección: utilizados para navegar por archivos, seleccionar canales y modificar valores.
• ENTER: confirma las opciones y acciones seleccionadas.
• Interruptor ON/OFF: permite encender y apagar el dispositivo.

La pantalla activa su retroiluminación al pulsar los botones de control y presenta instrucciones para facilitar la utilización de las diferentes funciones.

Batería interna recargable mediante mini-USB

El FIRMWARE UPDATER 2+ de Briteq está equipado con una batería interna recargable que permite utilizar el dispositivo de forma autónoma durante las operaciones de mantenimiento.

La recarga se realiza mediante una entrada mini-USB de 5 V CC, con una corriente de alimentación especificada de 500 mA.

Para cargar la batería, el dispositivo puede conectarse a un puerto USB de ordenador o a una fuente de alimentación USB compatible.

La alimentación mediante batería facilita su utilización en escenarios, salas técnicas y emplazamientos donde no resulta práctico conectar continuamente el dispositivo a la red eléctrica.

La batería integrada proporciona portabilidad, aunque su duración efectiva dependerá del estado de carga y de las condiciones de utilización.

Diseño compacto para uso técnico profesional

El Briteq FIRMWARE UPDATER 2+ presenta un formato portátil de 124 mm de longitud, 70 mm de anchura y 38 mm de altura.

Su acabado exterior negro y su construcción compacta facilitan el transporte y almacenamiento junto con herramientas de mantenimiento, cables DMX y accesorios de iluminación.

La salida XLR de 3 pines permite conectar el dispositivo a los proyectores compatibles mediante cableado DMX adecuado.

Está concebido para uso en interiores y entornos técnicos protegidos de la humedad y las condiciones meteorológicas adversas.

Beneficios del Briteq FIRMWARE UPDATER 2+

• Mantenimiento centralizado: reúne actualización de firmware, configuración RDM, monitorización y control DMX en un mismo dispositivo.
• Funcionamiento autónomo: permite realizar operaciones de mantenimiento sin ordenador durante la ejecución.
• Actualización de múltiples equipos: posibilidad de trabajar con varios proyectores compatibles conectados en cadena.
• Configuración remota: permite cambiar direcciones y modos DMX de luminarias compatibles mediante RDM.
• Diagnóstico de señales: consulta de los 512 canales DMX para facilitar la detección de problemas de control.
• Control directo de luminarias: envío manual de valores DMX para realizar pruebas de funcionamiento.
• Secuencias sencillas: creación y almacenamiento de programas de hasta 20 pasos.
• Organización de actualizaciones: almacenamiento de diferentes archivos de firmware en tarjeta micro SD.
• Portabilidad: batería interna recargable y dimensiones compactas.
• Interfaz integrada: pantalla LCD y controles de navegación para realizar operaciones directamente desde el dispositivo.

Aplicaciones y casos de uso

Actualización de cabezas móviles: instalación de nuevas versiones de firmware en proyectores compatibles antes de una producción o actuación.

Mantenimiento de equipos de alquiler: comprobación del funcionamiento y actualización de luminarias utilizadas habitualmente en eventos.

Configuración de instalaciones teatrales: detección de proyectores RDM y modificación remota de direcciones DMX y modos de canales compatibles.

Auditorios e instalaciones permanentes: revisión de parámetros y mantenimiento de equipos instalados en posiciones elevadas o de acceso limitado.

Diagnóstico de líneas DMX: consulta de valores de control para comprobar el envío de información desde mesas de iluminación y otros controladores.

Pruebas de proyectores: envío manual de valores DMX para verificar diferentes funciones de una luminaria.

Preparación de giras y festivales: actualización y comprobación de equipos antes de su montaje definitivo.

Programación de secuencias básicas: creación de programas de hasta 20 pasos con tiempos de transición y velocidad ajustables.

Servicio técnico audiovisual: herramienta portátil para actualización, diagnóstico y mantenimiento de sistemas de iluminación DMX compatibles.

Preguntas frecuentes sobre el Briteq FIRMWARE UPDATER 2+

¿Para qué sirve el Briteq FIRMWARE UPDATER 2+?
Permite actualizar el firmware de proyectores y efectos DMX compatibles, consultar y modificar parámetros RDM, monitorizar valores DMX y controlar luminarias mediante funciones manuales o secuencias de hasta 20 pasos.

¿Necesita un ordenador para actualizar proyectores?
No durante la actualización. Los archivos de firmware deben copiarse previamente en la tarjeta micro SD, normalmente mediante un ordenador. Después, el proceso se ejecuta de forma autónoma desde el actualizador.

¿Se pueden actualizar varios proyectores al mismo tiempo?
Sí. El fabricante contempla la actualización simultánea de varios equipos compatibles conectados en cadena mediante DMX.

¿Es compatible con todos los proyectores DMX?
No. La compatibilidad de actualización depende del fabricante, modelo y procedimiento de firmware de cada luminaria. Briteq dispone de diferentes modelos de actualizador y recomienda confirmar cuál corresponde a cada proyector.

¿Qué es RDM?
RDM significa Remote Device Management. Es un protocolo que permite consultar información y modificar determinados parámetros de equipos compatibles a través de la conexión DMX.

¿Permite cambiar la dirección DMX sin acceder al proyector?
Sí, siempre que el proyector admita la configuración remota mediante RDM y la conexión funcione correctamente.

¿Se puede cambiar el modo de canales DMX?
Sí. Puede modificar los modos de canales de luminarias que permitan realizar esta operación mediante RDM.

¿Cuántos canales DMX puede monitorizar?
Permite consultar los valores de los 512 canales de un universo DMX estándar.

¿Hace falta algún accesorio para monitorizar una señal DMX externa?
Sí. El manual indica que para la función DMX CHECK VALUES se necesita un adaptador XLR macho a XLR macho adicional.

¿Puede funcionar como controlador DMX?
Sí. Incorpora un controlador manual para realizar pruebas y un sistema de programación básica de iluminación.

¿Cuántos pasos puede almacenar?
El programador integrado permite crear una secuencia de hasta 20 pasos y guardarla en la memoria del dispositivo.

¿Puede ajustar los tiempos de transición?
Sí. Incluye control FADE para las transiciones y SPEED para establecer la duración de los pasos.

¿Qué tarjeta de memoria utiliza?
Utiliza una tarjeta micro SD. El manual especifica tarjetas de menos de 2 GB formateadas en FAT.

¿Puede almacenar firmware de diferentes proyectores?
Sí. Permite mantener varios archivos de firmware en una tarjeta micro SD y organizarlos mediante carpetas.

¿Qué tipo de conexión DMX incorpora?
Dispone de una salida XLR de 3 pines.

¿Funciona con batería?
Sí. Integra una batería recargable para funcionamiento portátil.

¿Cómo se carga?
Mediante una entrada mini-USB de 5 V CC, que puede conectarse a una fuente USB compatible.

¿Se puede utilizar bajo la lluvia?
No está concebido para exposición directa al agua. El fabricante lo clasifica como equipo de uso interior.

¿Qué incluye el paquete?
Incluye el actualizador FIRMWARE UPDATER 2+, una tarjeta micro SD, un adaptador USB para la tarjeta, un cable mini-USB y el manual de usuario.

¿Es igual que el Briteq FIRMWARE UPDATER 2?
No. El modelo FIRMWARE UPDATER 2+ incorpora funciones adicionales de RDM, comprobación de valores DMX y controlador programable de hasta 20 pasos. Son modelos diferentes y debe verificarse cuál es compatible con el proyector que se necesita actualizar.

Descripción para proyectos, presupuestos y licitaciones

Actualizador portátil de firmware Briteq FIRMWARE UPDATER 2+ para proyectores y efectos DMX compatibles, con funcionamiento autónomo mediante batería interna recargable. Capacidad de actualización simultánea de múltiples dispositivos compatibles conectados en cadena DMX. Funcionalidad RDM para detección de equipos, consulta de parámetros, modificación remota de dirección DMX y selección de modos de canales. Monitorización de valores de 512 canales DMX con visualización decimal y hexadecimal. Controlador DMX manual integrado con seis faders virtuales y programador de secuencias de hasta 20 pasos, regulación de tiempos FADE y SPEED y almacenamiento de programas. Pantalla LCD matricial retroiluminada, controles de navegación, lector de tarjetas micro SD, salida XLR de 3 pines y entrada de alimentación mini-USB de 5 V CC, 500 mA. Compatible con tarjetas micro SD inferiores a 2 GB en formato FAT, según manual. Dimensiones de 124 x 70 x 38 mm, acabado negro y uso en interiores. Suministro compuesto por dispositivo actualizador, tarjeta micro SD, adaptador USB para tarjeta, cable mini-USB y manual.
