Briteq PD-63A MK2 63A - Distribuidor de energía trifásico profesional para instalaciones y escenarios

Briteq PD-63A MK2 63A - Distribuidor de energía trifásico profesional para instalaciones y escenarios

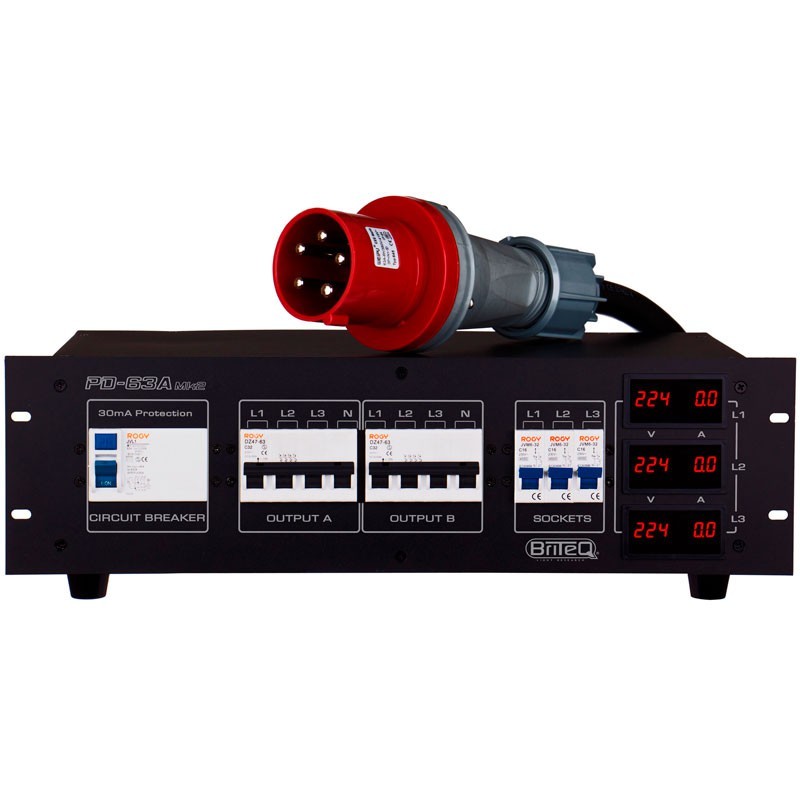

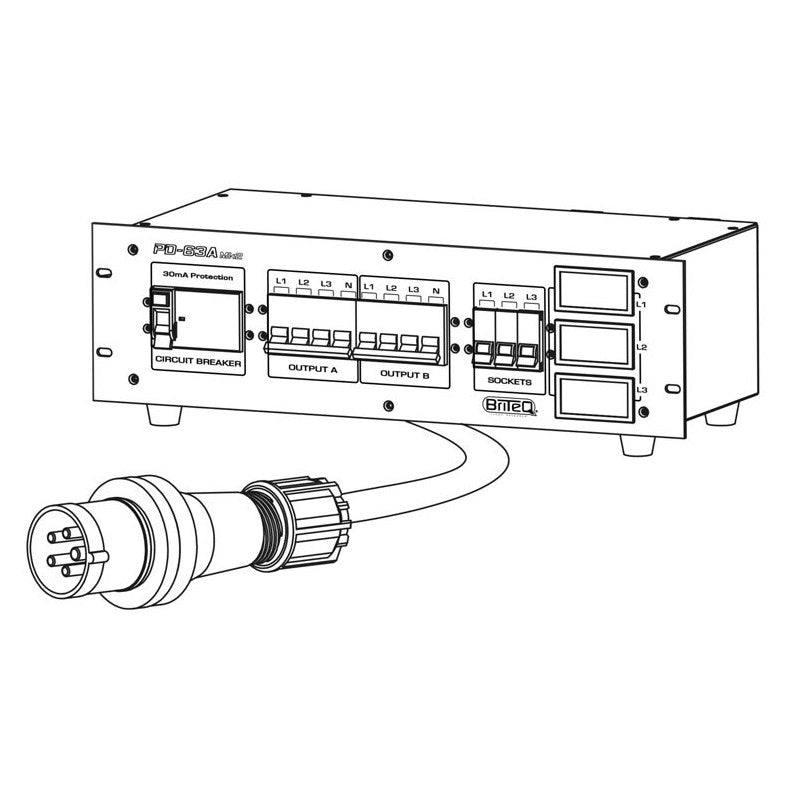

El distribuidor de energía trifásico Briteq PD-63A MK2 (frecuentemente conocido en el sector como PD-62A MK2 63A) representa el estándar de seguridad y fiabilidad para la gestión de infraestructura de corriente en entornos exigentes. Diseñado y construido con arreglo a las normativas europeas e internacionales más estrictas, este equipo se ha concebido como el núcleo central de reparto de alimentación eléctrica en instalaciones fijas, escenarios móviles y servicios de alquiler para eventos. Su estructura sólida, contenida en una carcasa metálica formato rack de 19 pulgadas y altura de 3U, garantiza una integración perfecta en los armarios (flightcases) estándar del sector, aportando orden y resistencia en condiciones de trabajo intensivo.

Una de las grandes fortalezas de este modelo radica en su capacidad para ofrecer información eléctrica crítica en tiempo real. Gracias a sus voltímetros y amperímetros digitales de alta precisión, provistos de pantallas de tres dígitos dedicadas para cada fase, los técnicos de iluminación y sonido pueden monitorizar la carga de los equipos y la tensión general de un simple vistazo. Esta función es clave para prevenir sobrecargas accidentales, identificar caídas de tensión y asegurar que la distribución de la energía se mantenga balanceada y completamente segura a lo largo de todo el evento. A esto se suma un cableado interno completamente sobredimensionado, pensado para soportar el estrés térmico en situaciones de máximo consumo prolongado.

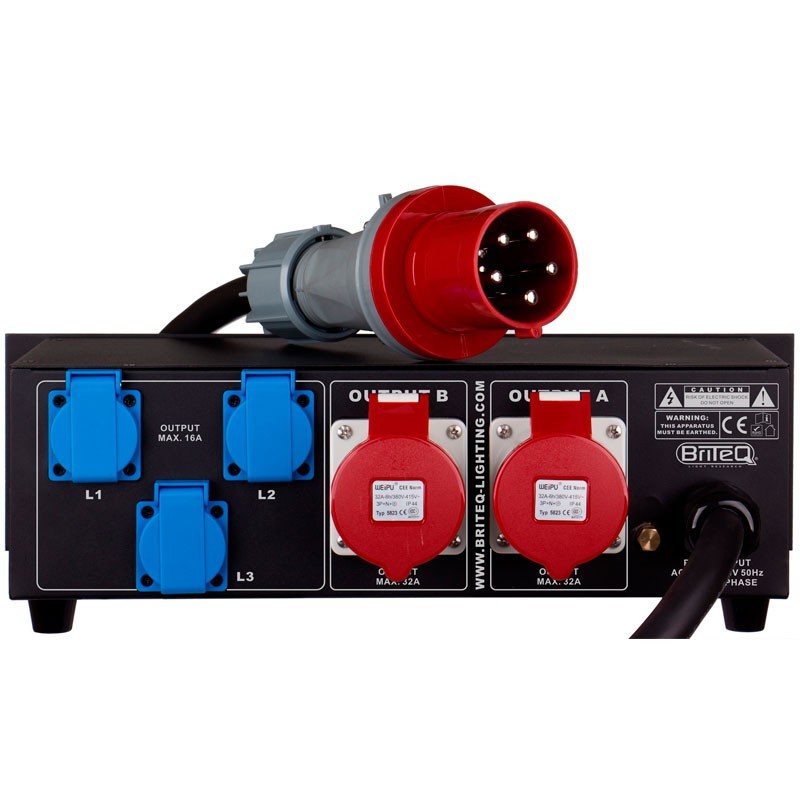

En el apartado de conectividad y seguridad, este distribuidor no deja ningún detalle al azar. La entrada de corriente principal se realiza a través de un resistente cable de red de 1,5 metros de longitud, finalizado con un conector CEE de 63 amperios de cinco vías. Como primera barrera protectora, el equipo integra un interruptor automático de corriente residual (diferencial) de 30 mA, resguardando a los usuarios frente a cualquier derivación o descarga eléctrica. El panel de salida dispone de dos tomas CEE de 32 amperios, cada una salvaguardada por su propio disyuntor automático de cuatro polos, y tres tomas de formato Schuko de 16 amperios (repartidas equitativamente a razón de una toma por fase), las cuales cuentan igualmente con interruptores automáticos individuales de dos polos para garantizar que cualquier cortocircuito local quede aislado inmediatamente.

Características principales

• Construcción robusta: Carcasa metálica extremadamente resistente y diseñada para su montaje en armarios rack estándar de 19 pulgadas, ocupando un espacio de 3 unidades (3U).
• Monitorización digital avanzada: Incorpora tres voltímetros y tres amperímetros digitales de fácil lectura, facilitando un control riguroso e independiente de cada fase.
• Entrada de alta capacidad: Se alimenta a través de un cable integrado de 1,5 metros, equipado de origen con un conector CEE trifásico de 63A y cinco polos (3P + N + E).
• Salidas trifásicas de potencia: Dos bases CEE de 32A preparadas para la interconexión con cuadros secundarios o racks de dimmerización y amplificación pesada.
• Salidas monofásicas de apoyo: Tres bases de enchufe tipo Schuko de 16A, ideales para alimentar puentes de backline, mesas de control o dispositivos periféricos directos.
• Protección diferencial integrada: Un disyuntor de corriente residual general de 30 mA (3P + N) que protege toda la cadena desde el punto de inicio frente a fallos de derivación.
• Protecciones magnetotérmicas individuales: Disyuntores de 4 polos para las líneas de 32A y de 2 polos para las líneas de 16A, lo que acota los fallos e impide caídas de tensión generales.
• Fiabilidad interna: Cableado interno sobredimensionado para aportar mayor durabilidad y evitar el calentamiento de las líneas en situaciones de exigencia constante.

Beneficios para profesionales del sector audiovisual

• Tranquilidad técnica total: Al disponer de múltiples niveles de protección independientes por circuito, el riesgo de daños a equipos costosos por fallos eléctricos o sobretensiones se reduce drásticamente.
• Gestión rápida de incidencias: En caso de que un aparato conectado genere un cortocircuito, los disyuntores zonales evitan que todo el rack se quede sin suministro. El operador puede rearmar la zona afectada sin apagar el resto de las líneas.
• Optimización de grupos electrógenos: Los paneles visuales de voltaje y amperaje brindan a los operarios la información necesaria para equilibrar los consumos durante el proceso de montaje, prolongando la estabilidad de los generadores y las acometidas provisionales.
• Despliegue ágil en giras: Su ensamblaje completo en un chasis rack minimiza el tiempo de instalación. Todo el control eléctrico queda centralizado, facilitando un flujo de trabajo rápido y seguro para las empresas de alquiler.

Casos de uso

• Compañías de alquiler y empresas audiovisuales: Para conformar unidades o racks de distribución de energía estándar listos para ser conectados al momento en cualquier recinto.
• Escenarios, festivales y giras de música: Como cuadro de distribución primario o secundario para abastecer de corriente a enormes estructuras de iluminación robótica, sistemas de amplificación y motores de elevación.
• Instalaciones fijas en teatros y salas de conciertos: Para cimentar una infraestructura eléctrica normalizada y fácilmente controlable desde el puesto de regiduría o sala técnica.
• Platós de televisión y estudios: En entornos donde el flujo de alimentación ininterrumpido y la estabilidad de las líneas son vitales para evitar cortes en plenas retransmisiones.

Preguntas frecuentes

• ¿Se puede instalar en un rack estándar o de amplificación? Sí, la carcasa está construida bajo el formato estandarizado EIA de 19 pulgadas y tiene una altura de 3U, por lo que su anclaje en flightcases convencionales es directo y sencillo.
• ¿Es necesario instalar un diferencial externo antes del equipo para proteger la línea? No es estrictamente obligatorio por motivos de seguridad, puesto que este modelo ya incorpora de origen un interruptor diferencial automático de 30 mA en su circuito de entrada para reaccionar ante cualquier fuga.
• ¿Cómo se distribuyen las fases en los enchufes convencionales? Las tres salidas monofásicas tipo Schuko de 16 amperios están cableadas interiormente para nutrirse de manera individual. A cada enchufe se le asigna una fase distinta (L1, L2, L3), fomentando así un mejor reparto y un equilibrio simétrico de las cargas.
• ¿El cableado de entrada principal se entrega montado? Sí, el distribuidor viene de fábrica equipado con una manguera de alimentación muy resistente de 1,5 metros, rematada con una clavija CEE de 63 amperios de cinco polos lista para su conexión directa.

Descripción para proyectos

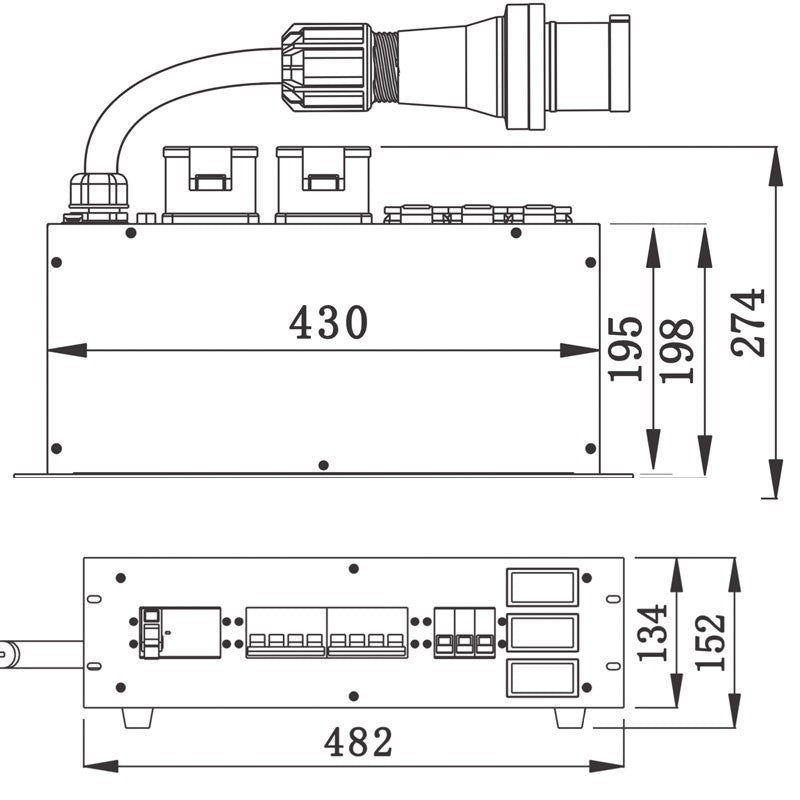

Distribuidor de energía trifásico en formato rack de 19 pulgadas y 3U de altura. Cuenta con entrada de corriente mediante cable de 1,5 metros equipado con conector CEE de 63A (3P+N+E) y protección mediante disyuntor de corriente residual 3P+N de 30 mA. Las salidas de alimentación constan de 2 conectores CEE de 32A (3P+N+E) protegidos por disyuntores automáticos de 4 polos C32, y 3 bases de corriente Schuko de 16A (asignadas individualmente por cada fase) con protección mediante disyuntores automáticos de 2 polos C16. Incorpora 3 voltímetros digitales de tres dígitos y 3 amperímetros digitales de tres dígitos por fase. Montado en chasis metálico con cableado interno sobredimensionado, nivel de protección IP20, certificación CE y un peso de 11,74 kg.
