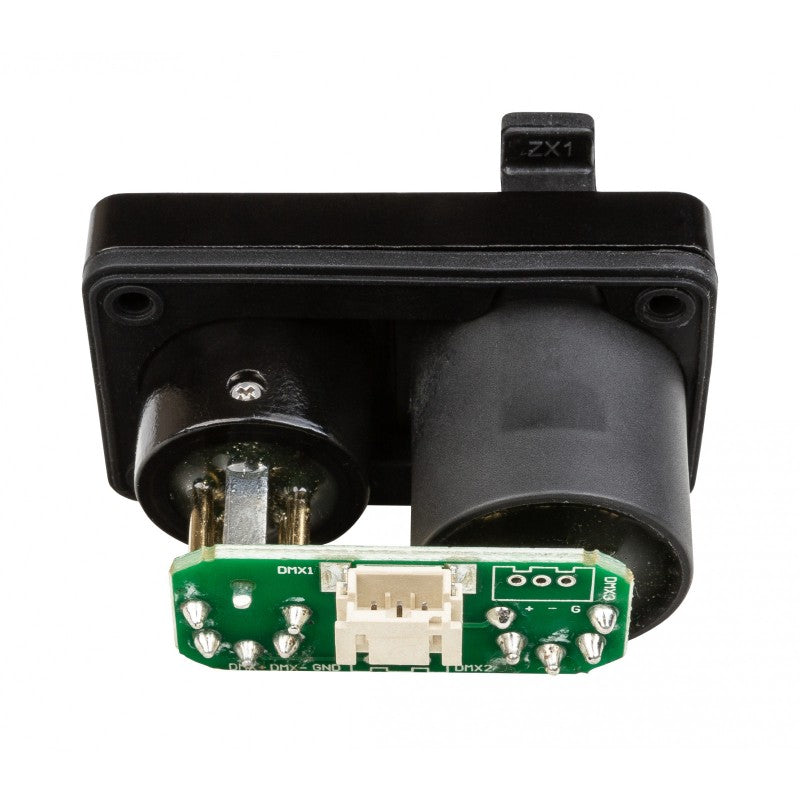

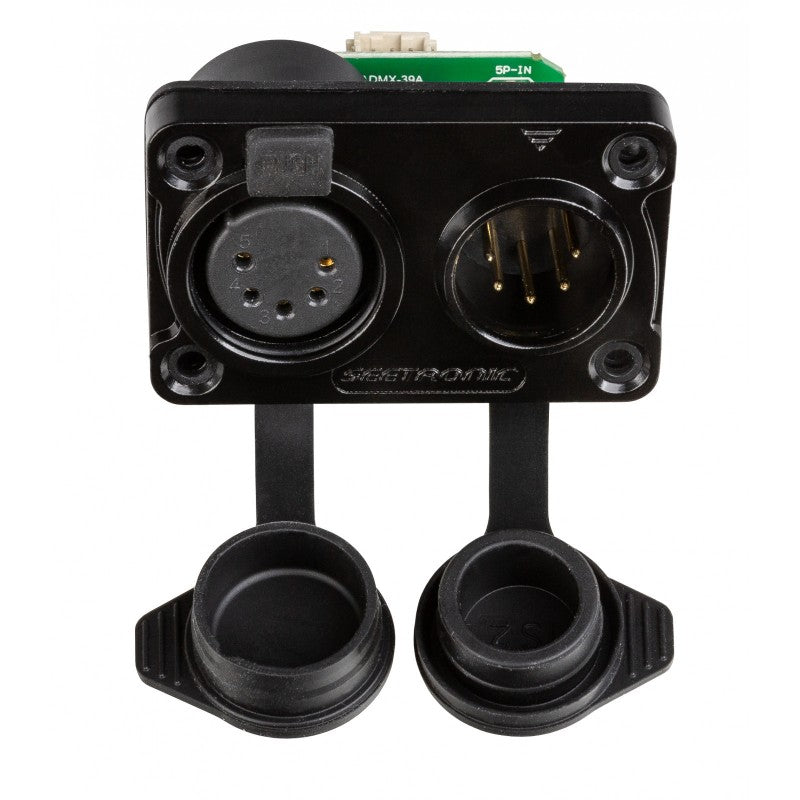

Briteq BT-XLR3TO5 COMBIKIT - Kit de conversión de conectores DMX XLR de 3 a 5 pines IP65 macho y hembra
Si tienes alguna duda acerca de este producto, podemos atenderte rellenando el formulario de contacto
Pregunta a un experto
Briteq BT-XLR3TO5 COMBIKIT - Kit de conversión de conectores DMX XLR de 3 a 5 pines IP65 macho y hembra
El Briteq BT-XLR3TO5 COMBIKIT es un kit de modificación de conectores DMX XLR de 3 a 5 pines con protección IP65, diseñado para sustituir los conectores impermeables originales de determinados proyectores de iluminación profesional Briteq. Permite transformar la configuración XLR de 3 pines, tanto macho como hembra, en conexiones XLR de 5 pines, manteniendo un sistema de conexión adecuado para equipos de iluminación preparados para trabajar en exteriores.
Este kit de conversión XLR 3 a 5 pines está desarrollado para facilitar la adaptación de los proyectores Briteq compatibles a instalaciones que utilizan conectores DMX de 5 pines. Su diseño permite sustituir las conexiones originales del aparato sin necesidad de recurrir a adaptadores externos permanentes ni modificar el funcionamiento del protocolo de control DMX.
El conjunto incluye los elementos de conversión necesarios para las conexiones XLR macho y XLR hembra, permitiendo actualizar tanto la entrada como la salida DMX de un proyector compatible. Se trata de una modificación física de las conexiones, no de un convertidor electrónico de protocolos.
Los conectores están diseñados para aplicaciones con grado de protección IP65, adecuado para equipos de iluminación que requieren resistencia frente a la entrada de polvo y chorros de agua. Para mantener la protección ambiental prevista, la instalación debe realizarse correctamente, respetando el sistema de juntas y sellado del fabricante y utilizando conexiones externas compatibles con las condiciones de uso.
Con un peso de 0,08 kg y acabado negro, el Briteq BT-XLR3TO5 COMBIKIT constituye una solución compacta para tareas de adaptación y mantenimiento de proyectores, especialmente en empresas de alquiler de iluminación, instalaciones escénicas, producciones audiovisuales y sistemas de iluminación profesional.
Características principales del Briteq BT-XLR3TO5 COMBIKIT
- Kit de modificación DMX: diseñado para sustituir conexiones XLR de 3 pines por conexiones XLR de 5 pines en proyectores Briteq compatibles.
- Conversión de 3 a 5 pines: adapta físicamente las conexiones DMX del equipo al formato XLR de 5 contactos.
- Conexiones macho y hembra: permite modificar tanto la entrada como la salida XLR del proyector.
- Protección IP65: conectores concebidos para sistemas de iluminación con protección frente al polvo y al agua.
- Diseñado para proyectores Briteq: destinado a equipos compatibles con el sistema de conexiones impermeables combinadas del fabricante.
- Sustitución de conexiones originales: modifica los conectores instalados en el aparato en lugar de utilizar adaptadores externos de cable.
- Instalación mediante componentes de recambio: permite sustituir los conectores originales utilizando el sistema de montaje del equipo compatible.
- Compatible con instalaciones DMX: facilita la integración de proyectores en redes de control que emplean cableado XLR de 5 pines.
- Sin conversión electrónica: conserva el sistema de control DMX original del proyector.
- Diseño compacto: peso total aproximado de 80 g.
- Acabado negro: integración discreta en equipos de iluminación profesional.
- Aplicaciones de interior y exterior: orientado a proyectos de iluminación donde se emplean conectores resistentes a las condiciones ambientales.
- Suministro individual: conjunto de modificación para las conexiones macho y hembra compatibles.
Conversión de conectores DMX XLR de 3 a 5 pines
En iluminación profesional se utilizan habitualmente conexiones XLR de 3 y 5 pines para la transmisión de señales de control DMX512. Aunque ambos formatos se emplean para este protocolo, sus conectores físicos son diferentes y no pueden conectarse directamente entre sí sin la adaptación correspondiente.
El Briteq BT-XLR3TO5 COMBIKIT permite actualizar determinados proyectores Briteq que incorporan de fábrica conexiones XLR impermeables de 3 pines, sustituyéndolas por conectores de 5 pines.
Esta modificación resulta especialmente útil cuando la instalación de iluminación utiliza cableado DMX de 5 pines y se desea mantener el mismo formato de conexión en los diferentes equipos.
El kit permite transformar los dos tipos de conectores presentes en el proyector:
- Conector XLR macho de 3 pines: sustitución por su correspondiente conector XLR macho de 5 pines.
- Conector XLR hembra de 3 pines: sustitución por su correspondiente conector XLR hembra de 5 pines.
La modificación conserva la función de entrada y salida de la señal de control correspondiente al aparato. No incorpora funciones adicionales de generación, distribución o conversión electrónica de señales DMX.
Protección IP65 para instalaciones de iluminación profesional
El Briteq BT-XLR3TO5 COMBIKIT pertenece a la gama de accesorios de conexión para equipos de iluminación con protección IP65.
El índice IP65 identifica un grado de protección frente a la entrada de agentes externos:
- IP6X: protección frente a la entrada de polvo.
- IPX5: protección frente a chorros de agua proyectados desde distintas direcciones, bajo las condiciones de ensayo correspondientes.
Esta protección resulta importante en proyectores utilizados en escenarios exteriores, eventos al aire libre, instalaciones arquitectónicas y producciones audiovisuales donde los equipos pueden encontrarse expuestos a polvo, humedad o lluvia.
Para conservar la protección prevista del sistema de conexiones, es fundamental que las juntas de estanqueidad estén correctamente colocadas y que los conectores se instalen y cierren conforme a las instrucciones del fabricante.
La clasificación IP65 no implica que el conjunto sea sumergible ni que cualquier conector XLR de 5 pines conectado al equipo proporcione automáticamente el mismo grado de protección. La protección final depende del montaje y de los elementos conectados.
Kit de modificación para proyectores Briteq compatibles
El BT-XLR3TO5 COMBIKIT está concebido para modificar los conectores XLR impermeables combinados originales de determinados proyectores Briteq.
El sistema permite realizar la modificación directamente sobre las conexiones del equipo, de manera que las nuevas tomas XLR de 5 pines pasan a formar parte del propio proyector.
Esta solución ofrece una alternativa a la utilización continua de cables adaptadores XLR de 3 a 5 pines, permitiendo que el aparato disponga directamente del formato utilizado por la instalación.
La compatibilidad debe comprobarse con el modelo exacto de proyector. No todos los equipos Briteq incorporan el mismo sistema de montaje, y la existencia de conexiones XLR de 3 pines no garantiza por sí sola que el kit pueda instalarse.
Instalación y sustitución de los conectores originales
La documentación de instalación de los kits de modificación XLR de Briteq describe un procedimiento de sustitución de conectores mediante el desmontaje de los elementos originales y la conexión de los nuevos componentes.
En los equipos cuyo sistema de montaje corresponda al previsto por el fabricante, el procedimiento general contempla las siguientes operaciones:
- Desconectar completamente el proyector de la alimentación eléctrica.
- Retirar los elementos de fijación de los conectores XLR originales.
- Extraer cuidadosamente los conectores de su alojamiento.
- Desconectar los pequeños conectores internos de los componentes originales, cuando corresponda.
- Conectar los nuevos elementos XLR de 5 pines, respetando la posición macho y hembra.
- Colocar correctamente los elementos de sellado y las juntas de estanqueidad.
- Fijar los nuevos conectores de forma uniforme para evitar desalineaciones que puedan comprometer el sellado.
- Comprobar la fijación y el funcionamiento de las conexiones antes de poner nuevamente el equipo en servicio.
Este procedimiento es orientativo y debe contrastarse con las instrucciones correspondientes al kit y al proyector concreto. La intervención debe realizarla personal técnico cualificado, especialmente cuando el equipo está destinado a instalaciones con protección frente al agua.
Ventajas de sustituir los conectores frente a utilizar adaptadores externos
La utilización del Briteq BT-XLR3TO5 COMBIKIT permite integrar directamente conexiones de 5 pines en determinados proyectores originalmente equipados con XLR de 3 pines.
Frente a un cable o adaptador externo, la sustitución de los conectores originales permite mantener una configuración uniforme en el equipo y reducir la cantidad de accesorios necesarios durante el montaje.
También facilita la preparación de sistemas de iluminación en los que el cableado de control está estandarizado mediante conexiones XLR de 5 pines.
Esta adaptación puede resultar práctica para empresas que trabajan con diferentes modelos de proyectores y necesitan organizar sus equipos según un mismo sistema de conexiones DMX.
Beneficios del Briteq BT-XLR3TO5 COMBIKIT
- Actualización de conexiones: permite sustituir el formato XLR de 3 pines por XLR de 5 pines en proyectores compatibles.
- Modificación de entrada y salida: incluye conversión de conectores macho y hembra.
- Protección ambiental: diseñado para sistemas de conexiones impermeables IP65.
- Menos adaptadores externos: permite disponer directamente de conexiones de 5 pines en el proyector modificado.
- Integración con cableado profesional: facilita su utilización en instalaciones DMX con conectores de 5 pines.
- Mantenimiento y adaptación: solución específica para determinados sistemas de conexión Briteq.
- Formato ligero: peso aproximado de 0,08 kg.
- Acabado discreto: color negro adecuado para equipos de iluminación escénica.
Aplicaciones y casos de uso
Iluminación escénica: adaptación de proyectores Briteq compatibles a instalaciones que utilizan conexiones de control DMX de 5 pines.
Eventos al aire libre: modificación de las conexiones originales de equipos con protección ambiental para trabajar con sistemas de cableado compatibles.
Empresas de alquiler de iluminación: estandarización de los formatos de conexión de proyectores utilizados en diferentes montajes.
Teatros y auditorios: integración de proyectores compatibles en infraestructuras de control DMX que utilizan conectores XLR de 5 pines.
Instalaciones de iluminación arquitectónica: adaptación de conectores en sistemas de iluminación exterior compatibles con el kit.
Producciones audiovisuales: modificación de la conectividad física de equipos de iluminación para adecuarlos al cableado disponible.
Mantenimiento técnico: sustitución de conectores originales durante operaciones de adaptación o reparación de los equipos compatibles.
Preguntas frecuentes sobre el Briteq BT-XLR3TO5 COMBIKIT
¿Para qué sirve el Briteq BT-XLR3TO5 COMBIKIT?
Permite sustituir los conectores XLR impermeables de 3 pines de determinados proyectores Briteq por conectores XLR de 5 pines, tanto macho como hembra.
¿El kit convierte de XLR de 3 a 5 pines?
Sí. Realiza una conversión física de las conexiones originales del proyector al formato XLR de 5 pines.
¿Incluye conexiones macho y hembra?
Sí. Está diseñado para modificar las conexiones macho y hembra originales del equipo compatible.
¿Los conectores son IP65?
Sí. El kit está diseñado para conexiones con protección IP65. La conservación de dicha protección depende de una instalación y un sellado correctos, así como de la compatibilidad de los conectores acoplados.
¿Sirve para cualquier proyector con XLR de 3 pines?
No. Es un kit de modificación para determinados proyectores Briteq que utilizan conexiones originales compatibles. Debe comprobarse la compatibilidad con cada modelo.
¿Funciona como un adaptador XLR externo?
No. Está diseñado para sustituir los conectores instalados en el propio proyector. No es un adaptador de cable independiente con conectores de 3 y 5 pines en sus extremos.
¿Permite utilizar cableado DMX de 5 pines?
Sí. Una vez instalado correctamente en un equipo compatible, permite conectarlo mediante cables XLR de 5 pines adecuados.
¿La conversión modifica el protocolo DMX?
No. El kit modifica el formato físico de los conectores, pero no altera el protocolo de control ni añade funciones electrónicas al proyector.
¿Es necesario abrir el equipo para instalarlo?
La sustitución de conectores requiere acceder a sus fijaciones y conexiones internas. Se recomienda que el trabajo sea realizado por personal técnico cualificado.
¿Es compatible con instalaciones exteriores?
Está concebido para sistemas con conexiones IP65. Su utilización en exteriores depende de la clasificación del proyector, la instalación correcta del kit y los demás componentes utilizados.
¿Cuánto pesa el kit?
El fabricante especifica un peso de 0,08 kg, equivalente a 80 g.
¿En qué dirección realiza la conversión?
El BT-XLR3TO5 COMBIKIT convierte de 3 a 5 pines. Para realizar la modificación inversa, de 5 a 3 pines, Briteq dispone del modelo BT-XLR5TO3 COMBIKIT.
¿Cuántas unidades se suministran?
Se suministra un kit combinado de modificación para las conexiones macho y hembra.
Descripción para proyectos, presupuestos y licitaciones
Kit de modificación de conectores para iluminación profesional Briteq BT-XLR3TO5 COMBIKIT, destinado a la conversión de conexiones originales impermeables XLR de 3 pines a XLR de 5 pines en proyectores Briteq compatibles. Conjunto combinado para sustitución de conectores macho y hembra, con componentes de conexión preparados para sistemas de protección IP65. Conversión física de las conexiones de entrada y salida DMX sin modificación electrónica del protocolo de control. Acabado negro, peso del conjunto de 0,08 kg y formato de suministro individual de un kit combinado de conversión.
- Tipo Conector XLR
- Marca BRITEQ
- SKU B05558
Comprar Briteq BT-XLR3TO5 COMBIKIT - Kit de conversión de conectores DMX XLR de 3 a 5 pines IP65 macho y hembra
