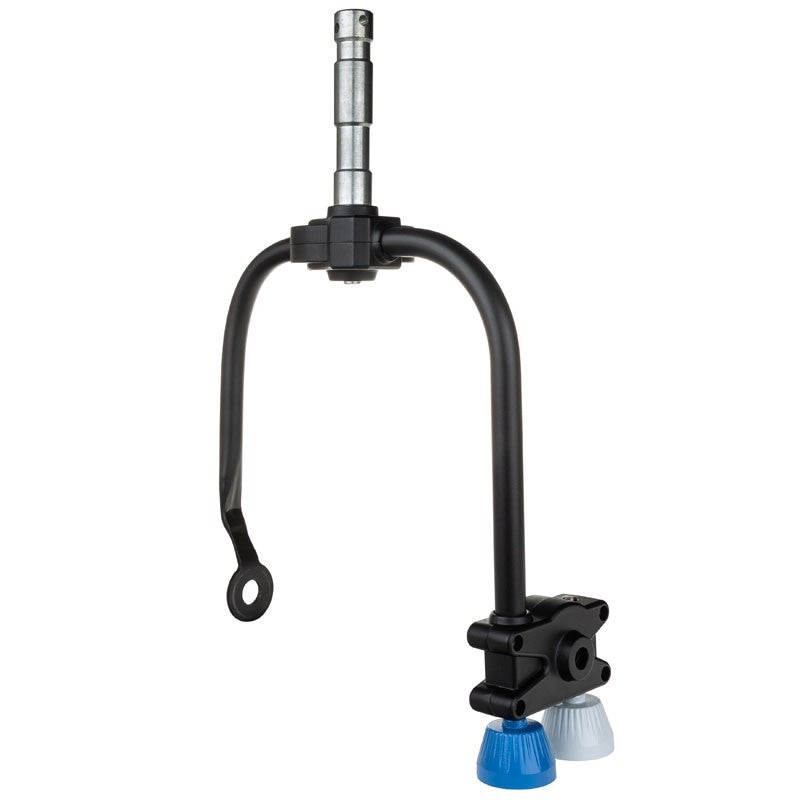

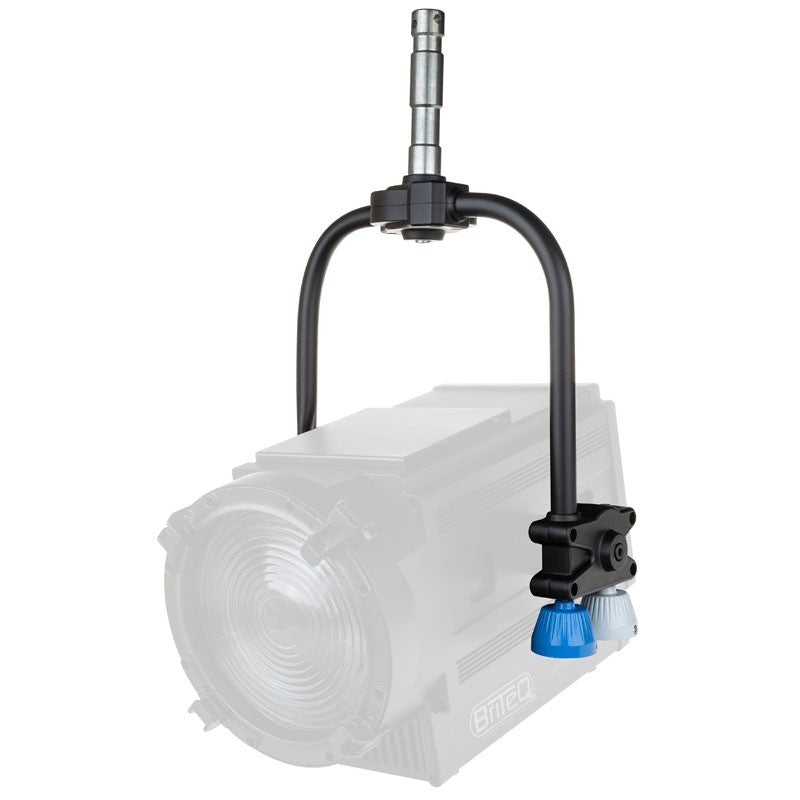

El BRITEQ BT-THEATRE YOKE es un soporte tipo yugo de operación por pértiga, diseñado específicamente para revolucionar la forma en la que los técnicos de iluminación gestionan y enfocan los proyectores en estudios de televisión, teatros y auditorios. Este accesorio profesional sustituye la lira o soporte estándar del proyector, permitiendo un posicionamiento manual rápido, preciso y completamente seguro directamente desde el suelo, sin necesidad de utilizar plataformas elevadoras, andamios o escaleras.

El funcionamiento de este yugo se basa en un sistema de copas receptoras con un código de colores intuitivo. Al insertar una pértiga de operación estándar en estas copas, el usuario puede manipular con total suavidad tanto el movimiento panorámico (giro o pan) como la inclinación (tilt) del foco. Esta solución técnica es fundamental en parrillas de iluminación de techos altos, donde la reconfiguración constante de la escenografía requiere ajustes continuos de los haces de luz.

Fabricado con materiales de alta resistencia, el BRITEQ BT-THEATRE YOKE presenta un acabado en color negro mate que evita reflejos indeseados y garantiza que el herraje pase completamente desapercibido en la estructura del escenario o plató. Su diseño ha sido cuidado para asegurar una transición fluida en los movimientos, manteniendo la posición de forma firme una vez se ha alcanzado el enfoque deseado. Además, el producto incluye en la caja toda la tornillería y los accesorios de fijación necesarios para que su montaje sobre el proyector sea una tarea rápida y sin complicaciones.

Características principales

• Operación remota manual: Diseño optimizado para mover y enfocar proyectores utilizando una pértiga desde el nivel del suelo, controlando tanto el giro como la inclinación.

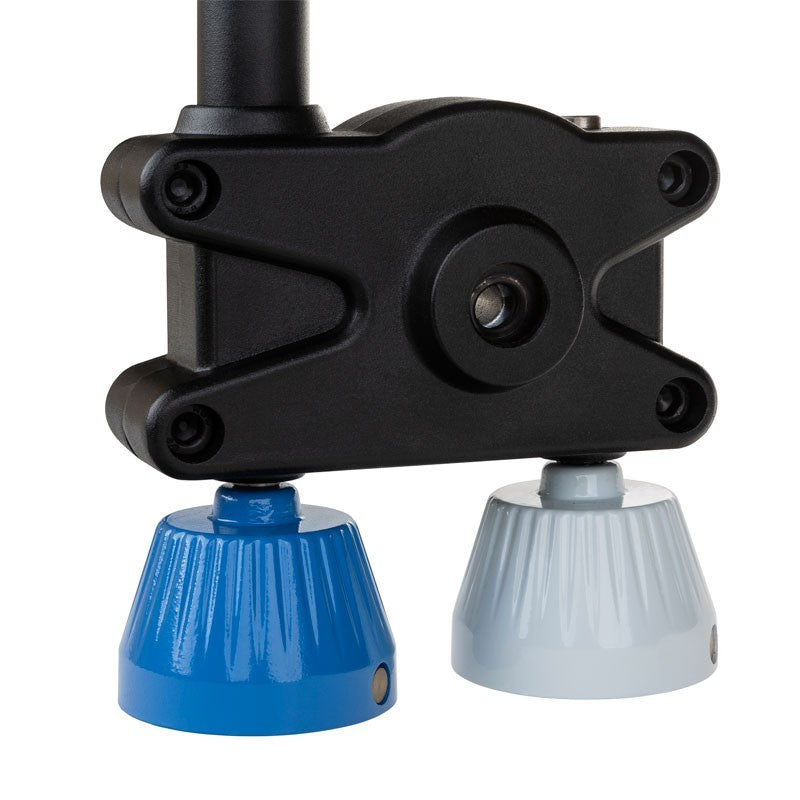

• Copas de control direccional: Incorpora dos copas receptoras claramente diferenciadas por colores para insertar el poste de funcionamiento, aislando los movimientos de pan y tilt.
• Instalación directa: Sustituye de forma inmediata el soporte de fábrica de múltiples proyectores de la gama Briteq, manteniendo el equilibrio y el centro de gravedad del equipo.
• Diseño robusto y discreto: Acabado profesional en color negro para integrarse en cualquier entorno escénico sin generar distracciones visuales.
• Kit de montaje completo: Se suministra con cilindros de fijación específicos, arandelas y tornillos de métrica M4 y M8 para un anclaje totalmente seguro.

Beneficios para el equipo técnico y de producción

La incorporación del BRITEQ BT-THEATRE YOKE en cualquier instalación audiovisual o teatral se traduce de manera inmediata en una mejora sustancial en la seguridad laboral. Al eliminar la dependencia del trabajo en altura para labores de reenfoque, se minimizan los riesgos de accidentes para los técnicos de iluminación. Este factor es crucial en instalaciones sujetas a estrictas normativas de prevención de riesgos.

A nivel de eficiencia, el ahorro de tiempo es drástico. Ajustar la iluminación de un plató de televisión entre diferentes programas o modificar la luz en los ensayos de una obra de teatro deja de requerir el despliegue de maquinaria pesada o escaleras. Un solo operador puede recorrer el plató y ajustar decenas de proyectores en cuestión de minutos, lo que agiliza el flujo de trabajo y reduce los costes operativos asociados a los tiempos muertos de producción.

Casos de uso

Este sistema de suspensión y enfoque es ideal para una amplia variedad de escenarios profesionales:

• Estudios de Televisión: Entornos dinámicos donde la distribución de las cámaras y los presentadores cambia a diario, exigiendo reajustes rápidos de la iluminación frontal y de contra.
• Teatros y Auditorios: Espacios con varas de iluminación motorizadas o fijas en techos de gran altura, donde bajar toda la estructura para un simple cambio de inclinación no es viable.
• Palacios de Congresos y Salas de Conferencias: Lugares de uso polivalente que requieren adaptar la escenografía lumínica a diferentes eventos en un mismo día.
• Platós de fotografía profesional: Donde la precisión del haz de luz debe modificarse constantemente sin interrumpir la sesión de fotos.

Compatibilidad del sistema

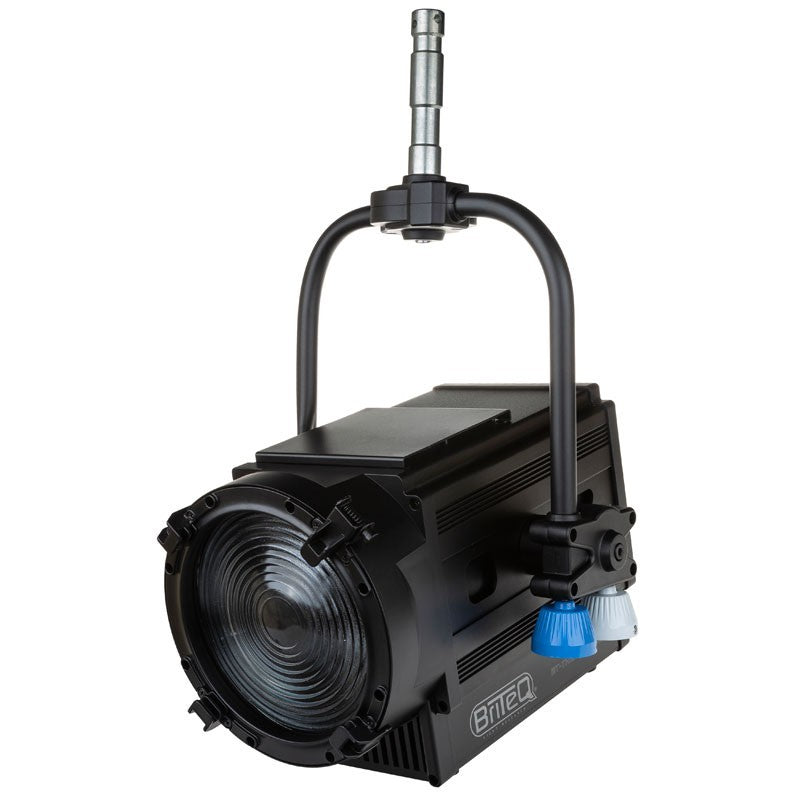

El BRITEQ BT-THEATRE YOKE destaca por su excelente integración con el ecosistema de iluminación teatral de Briteq. Su instalación es directa y actúa como reemplazo del soporte estándar en los siguientes modelos:

• Serie BT-THEATRE 150EZ (incluyendo las versiones Mk2 y Mk3).
• Serie BT-THEATRE 250EZ (incluyendo las versiones Mk2 y Mk3).
• BT-THEATRE 400TW.

Adicionalmente, el yugo amplía su compatibilidad utilizando adaptadores específicos de la marca (no incluidos con el yugo estándar):

• Con adaptador BT-THEATRE YOKE ADAPTER-HD1: Compatible con BT-THEATRE HD1.
• Con adaptador BT-THEATRE YOKE ADAPTER-HD2: Compatible con BT-THEATRE HD2.
• Con adaptador BT-THEATRE YOKE ADAPTER-2: Compatible con los modelos BT-THEATRE 100MZ, BT-THEATRE 200TW y BT-THEATRE 261FC.

También es susceptible de instalarse en proyectores de otras marcas siempre y cuando coincida la separación entre ejes, convirtiéndolo en una herramienta altamente versátil.

Preguntas frecuentes

¿Está incluida la pértiga de operación o el proyector de las imágenes?
No, tanto el proyector como la pértiga telescópica de funcionamiento se adquieren por separado. El producto suministrado incluye únicamente el yugo y toda su tornillería de anclaje.

¿Es difícil realizar la instalación del yugo en el proyector?
En absoluto. El paquete incluye instrucciones de montaje claras, así como todos los cilindros de fijación y tornillos necesarios (M4 y M8) para reemplazar la lira original en pocos minutos utilizando herramientas básicas.

¿Para qué sirven las copas de colores?

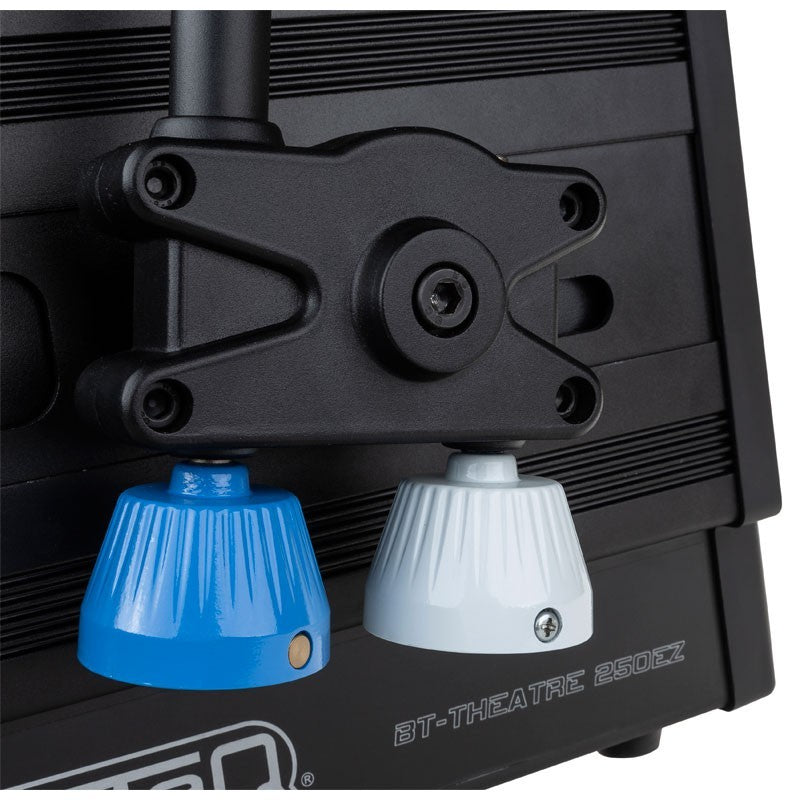

Las copas actúan como receptores para la punta de la pértiga. El código de color diferencia rápidamente cuál de las copas ajusta la inclinación vertical (tilt) y cuál controla la rotación horizontal (pan), evitando errores durante la operación desde el suelo.

¿Puedo utilizarlo en exteriores?
Este herraje está clasificado para uso en interiores, siendo el complemento perfecto para instalaciones fijas bajo cubierta en recintos teatrales o estudios de broadcast.

Contenido de la caja

• 1x Soporte tipo yugo BRITEQ BT-THEATRE YOKE.
• 2x Cilindros de fijación mecanizados.
• 8x Tornillos M4 para asegurar las piezas.
• 1x Tornillo de cabeza hexagonal M8 (Longitud: 65 mm).
• 1x Tornillo de cabeza hexagonal M8 (Longitud: 20 mm).
• 2x Arandelas M8.
• Manual de instrucciones detallado para su instalación.

Descripción para proyectos

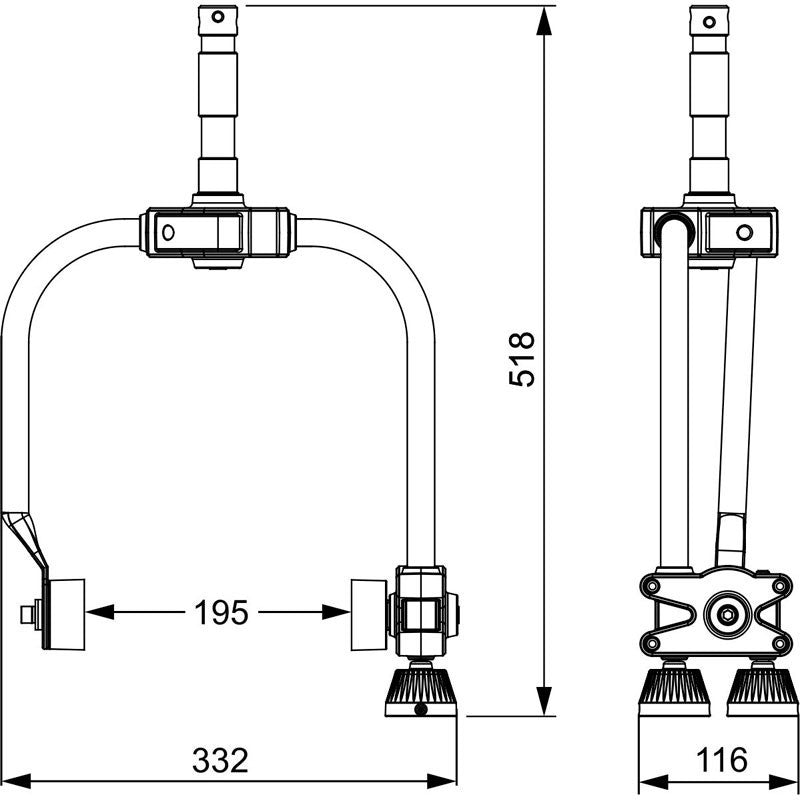

Yugo de operación por pértiga (Pole Operated Yoke) diseñado para el ajuste manual de giro e inclinación de proyectores de iluminación escénica. Dimensiones estructurales de 330 x 520 x 120 mm y peso de 3,3 kg. Fabricado en metal con acabado en color negro mate, clasificado para uso en interiores. Integra sistema de manipulación mediante copas receptoras con código de colores para control independiente de paneo (pan) e inclinación (tilt) desde el suelo. El conjunto incluye cilindros de adaptación y tornillería de fijación completa (M4 y M8). Sustituye directamente el soporte de origen en los modelos de proyectores BT-THEATRE 150EZ, 250EZ (y sus respectivas variantes Mk2/Mk3) y 400TW. Permite su montaje en las series HD1, HD2, 100MZ, 200TW y 261FC mediante el uso de adaptadores complementarios. Operación de manera completamente manual sin componentes electrónicos.
