Audibax SM 4F3 - Cajetín de escenario pasivo para audio profesional

Audibax SM 4F3 - Cajetín de escenario pasivo para audio profesional

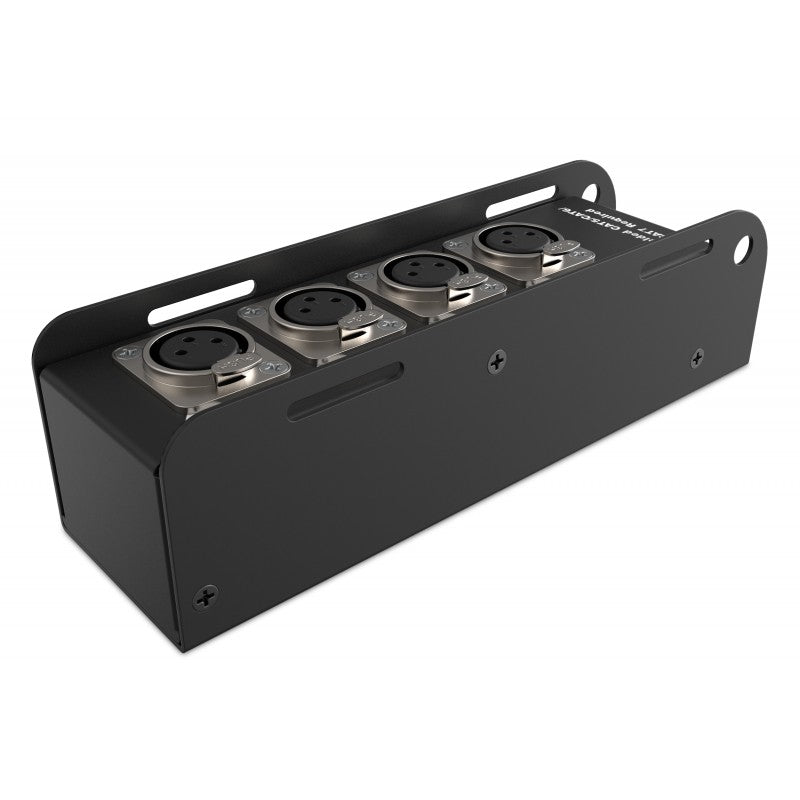

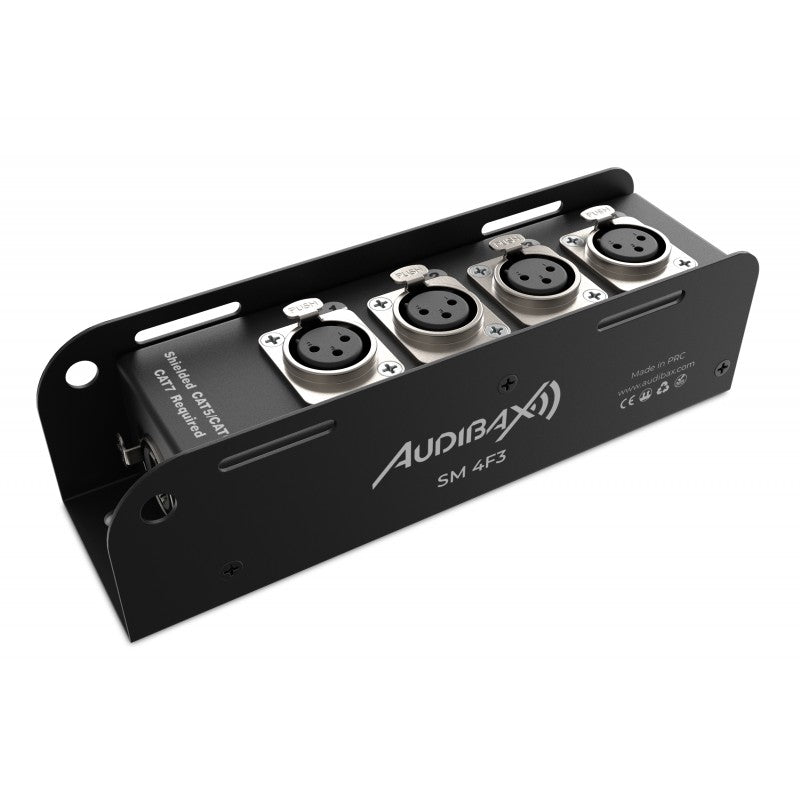

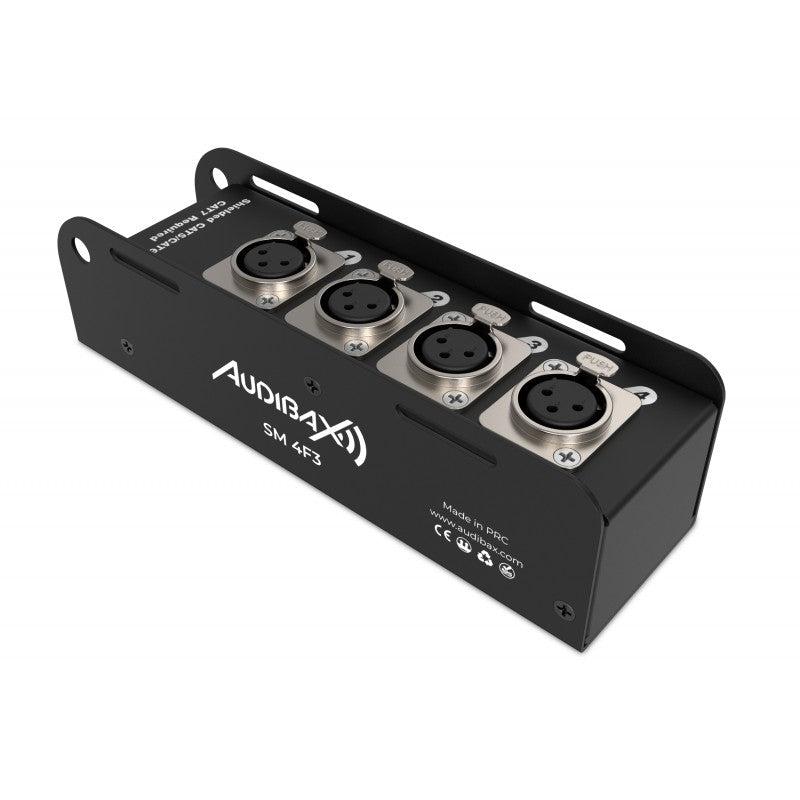

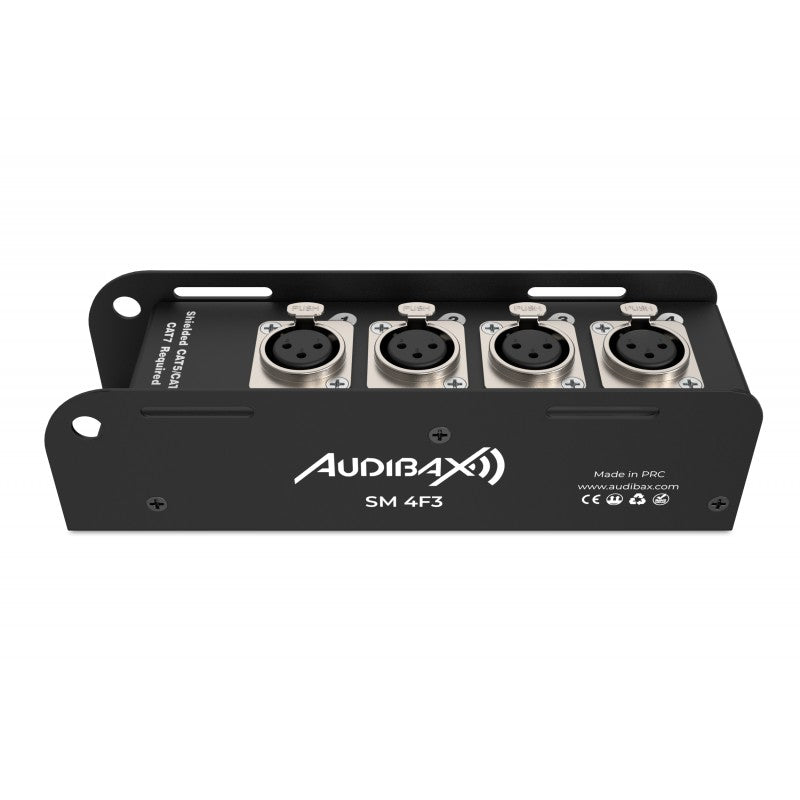

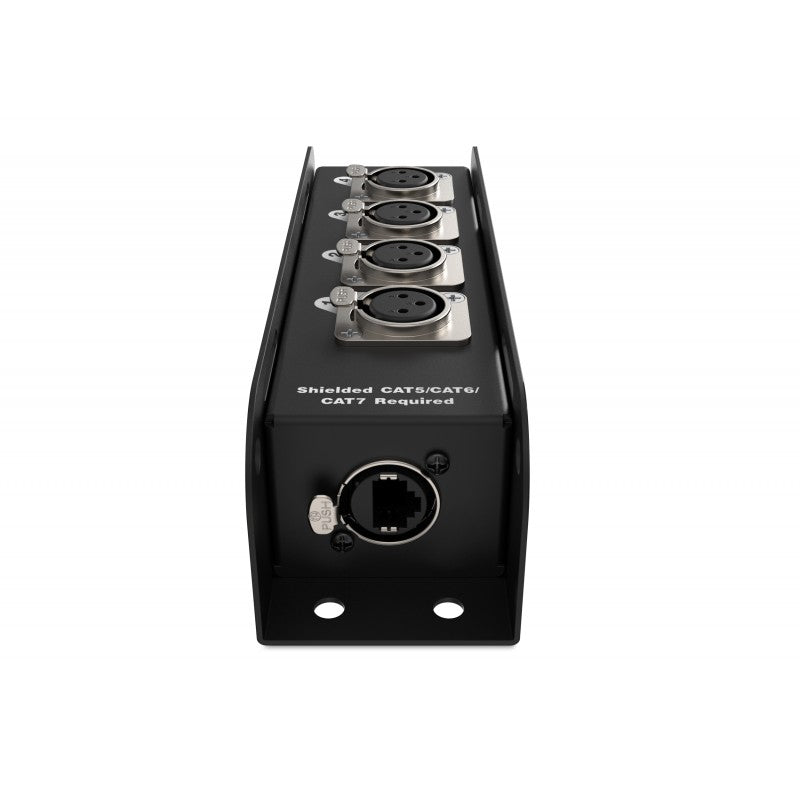

El Audibax SM 4F3 es una solución técnica indispensable para ingenieros de sonido y técnicos de escenario que buscan optimizar sus configuraciones de cableado. Este cajetín de escenario pasivo ha sido diseñado específicamente para simplificar el flujo de trabajo en entornos profesionales exigentes, permitiendo la transmisión de múltiples canales de audio con la máxima fiabilidad. Al integrar conectividad RJ45 y robustos conectores XLR en un formato compacto, este dispositivo transforma y moderniza la manera en que se distribuyen las señales de audio en cualquier tipo de producción sonora.

Una de las innovaciones más eficientes en el mundo del audio profesional es la transmisión de señales analógicas a través de cables de red estandarizados. Con el Audibax SM 4F3, tienes la capacidad de consolidar hasta cuatro canales de audio independientes utilizando un único cable de red Cat5e o Cat6. Esta funcionalidad reduce drásticamente la necesidad de utilizar las tradicionales y pesadas mangueras multipar analógicas, lo que abarata los costes logísticos y permite montajes mucho más ágiles. Sus cuatro conectores XLR hembra están estratégicamente posicionados para ofrecer un acceso rápido y cómodo durante la microfonía de instrumentos, coros o señales de línea directa.

Gracias a su diseño de arquitectura puramente pasiva, este cajetín no requiere estar conectado a la corriente eléctrica. Su funcionamiento se basa de forma ingeniosa en aprovechar los cuatro pares de hilos trenzados que se encuentran en el interior del cableado de red para transportar las señales de audio equilibradas. Esto garantiza la preservación íntegra del sonido original, aportando además una durabilidad superior al no incluir componentes electrónicos sensibles que puedan averiarse en mitad de un espectáculo.

Características principales

• Arquitectura completamente pasiva: Dispositivo libre de fuentes de alimentación externas, asegurando un uso continuo y libre de riesgos de fallos eléctricos.

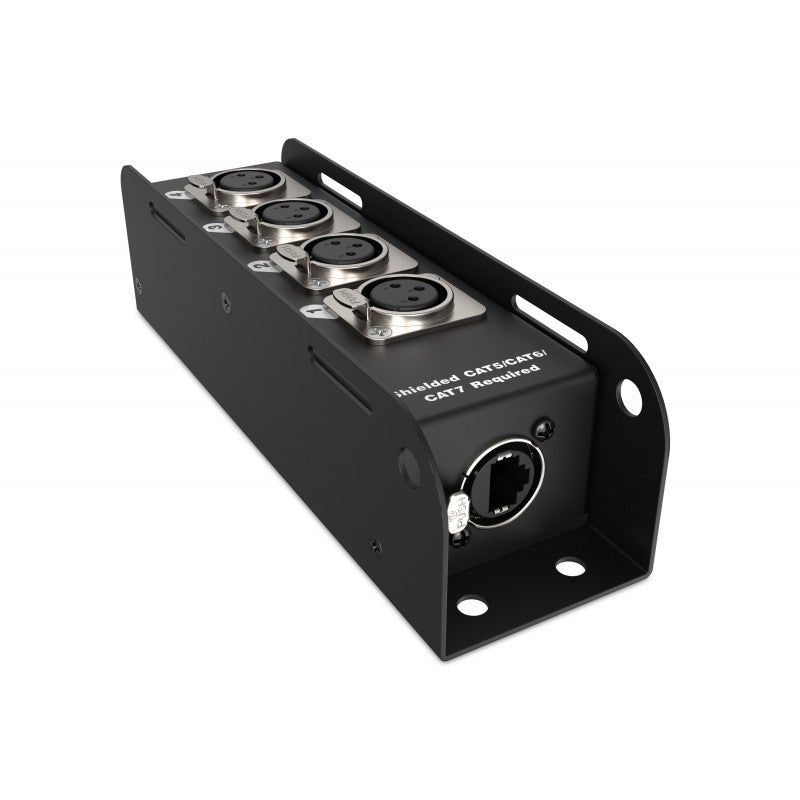

• Conectividad RJ45 centralizada: Incorpora un puerto de red universal para canalizar y transmitir las señales de audio de forma organizada y segura.
• Cuatro canales independientes: Equipado con 4 conectores XLR hembra de 3 pines (versión 4F3) que ofrecen una excelente retención del cable.
• Chasis de alta resistencia: Fabricado meticulosamente para soportar impactos, transporte constante y el desgaste habitual de las giras musicales.
• Alta compatibilidad: Diseñado para operar con cables de red Cat5e, Cat6 o superiores, maximizando su rendimiento al utilizar versiones apantalladas.

Beneficios para profesionales del audio

La integración del Audibax SM 4F3 en el sistema de sonido aporta mejoras sustanciales a nivel organizativo y técnico. El primer gran impacto es la notable reducción de peso y espacio; un solo rollo de cable de red es significativamente más ligero de transportar que una gruesa manguera analógica de múltiples vías. A nivel visual y logístico, las instalaciones en el escenario resultan mucho más limpias, ya que el cable estructurado es más fácil de ocultar, lo que reduce riesgos de tropiezos y mejora la seguridad para los músicos.

A esto se suma la enorme versatilidad que brinda a los espacios cerrados. En estudios de grabación o auditorios que ya cuentan con instalaciones internas de red, es posible conectar fácilmente una sala con otra utilizando las tomas RJ45 de las paredes, logrando transmitir audio de alta fidelidad sin necesidad de perforar muros ni realizar nuevas instalaciones de cable de cobre.

Casos de uso

• Eventos de música en vivo y festivales: Ideal para agrupar las señales de varios micrófonos (como los de una batería acústica) y enviarlas limpiamente a la mesa de mezclas a través de un solo cable de red.
• Estudios de grabación profesionales: Permite establecer conexiones ágiles entre las cabinas de grabación insonorizadas y la sala de control principal utilizando la red estructurada del local.
• Instalaciones en auditorios y teatros: Perfecto para montajes fijos donde tender un cable UTP o FTP resulta mucho más económico y práctico que instalar largas líneas de audio analógico tradicionales.
• Servicios de alquiler audiovisual: Una herramienta flexible que soluciona rápidamente imprevistos de enrutamiento de audio durante conferencias o ferias corporativas.

Preguntas frecuentes

• ¿Necesito enchufar el cajetín a la corriente eléctrica?
  No. El cajetín es totalmente pasivo y no requiere de ninguna fuente de alimentación, adaptadores ni baterías para transmitir la señal.
• ¿Puede transportar alimentación Phantom (48V) para mis micrófonos de condensador?
  Sí. Las señales pueden transportar alimentación Phantom de manera segura siempre y cuando conectes el cajetín utilizando un cable de red apantallado (STP o FTP) que asegure la continuidad de la masa.
• ¿Qué tipo de cable de red debo usar?
  Se recomienda encarecidamente utilizar cables Cat5e o Cat6 de alta calidad. Para evitar ruidos de radiofrecuencia e interferencias electromagnéticas, la mejor opción es el cableado de red apantallado.
• ¿Realiza este equipo conversión de analógico a digital (Dante, AES50)?
  No, el Audibax SM 4F3 opera de manera puramente analógica, usando los finos cables de cobre internos de la red de datos para extender la conexión física, sin digitalizar la señal.

Descripción para proyectos

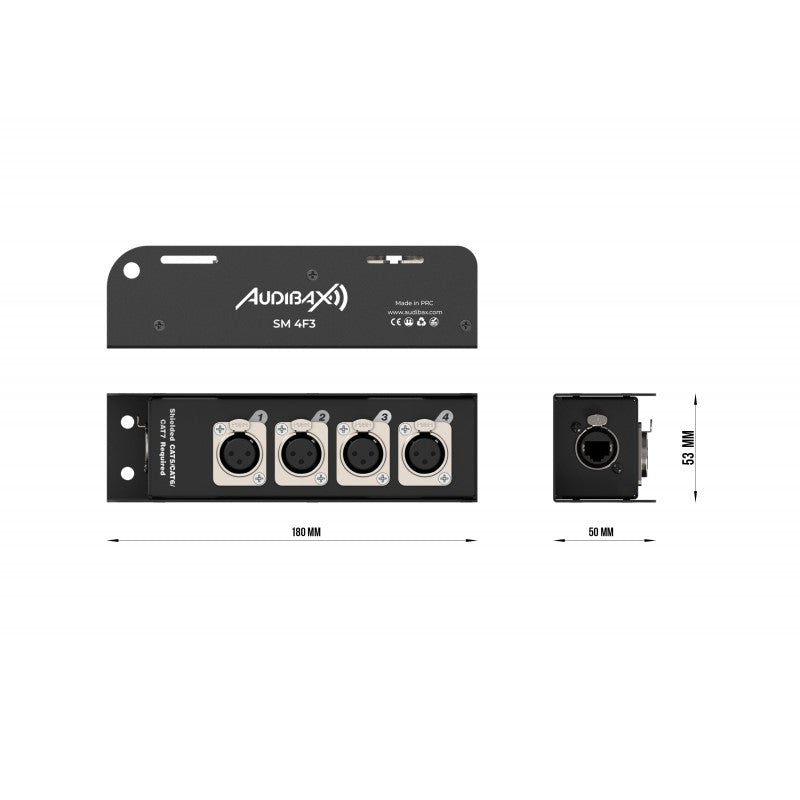

Cajetín de escenario pasivo multipar para la distribución de señales de audio analógicas. Cuenta con 4 conectores de entrada XLR hembra de 3 pines y 1 puerto de red RJ45, diseñado para la transmisión agrupada de canales independientes a través de cableado estructurado Cat5e/Cat6. Arquitectura robusta libre de componentes activos o necesidades de alimentación eléctrica. Indicado para integraciones audiovisuales fijas, sistemas PA modulares, estudios de grabación y sonorización en directo.
