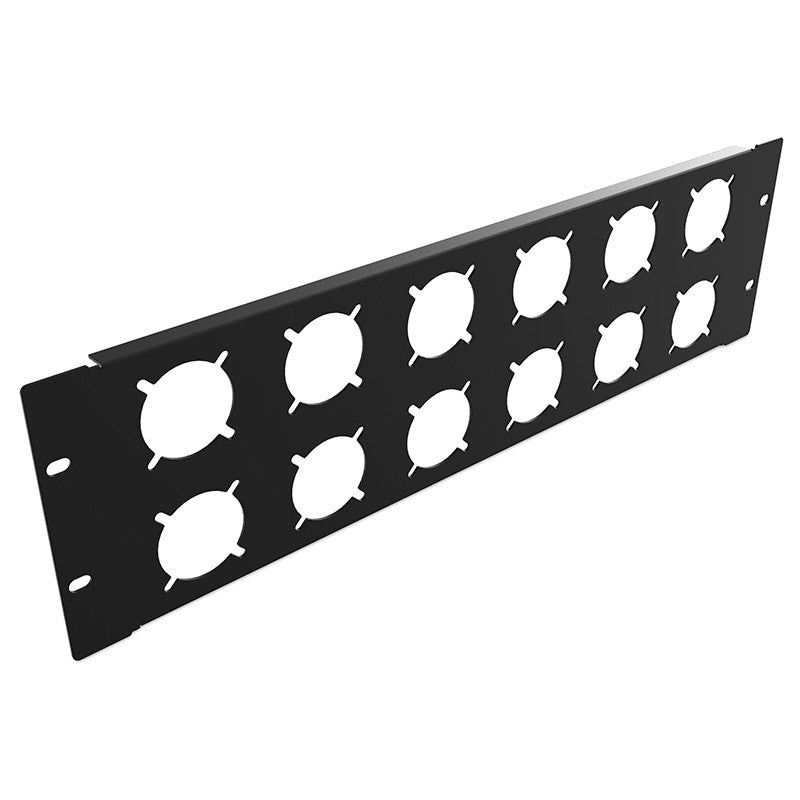

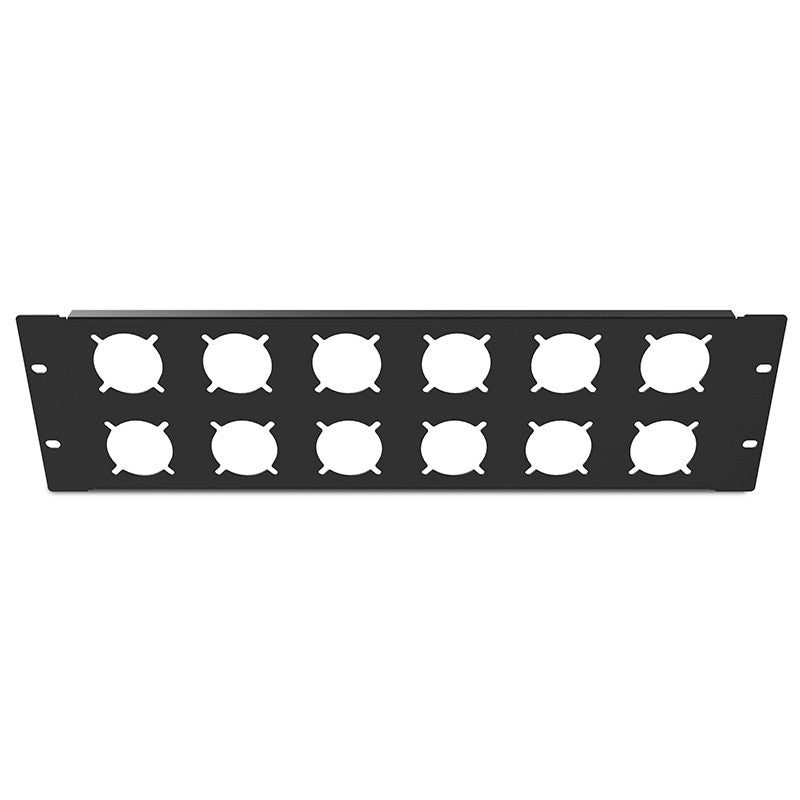

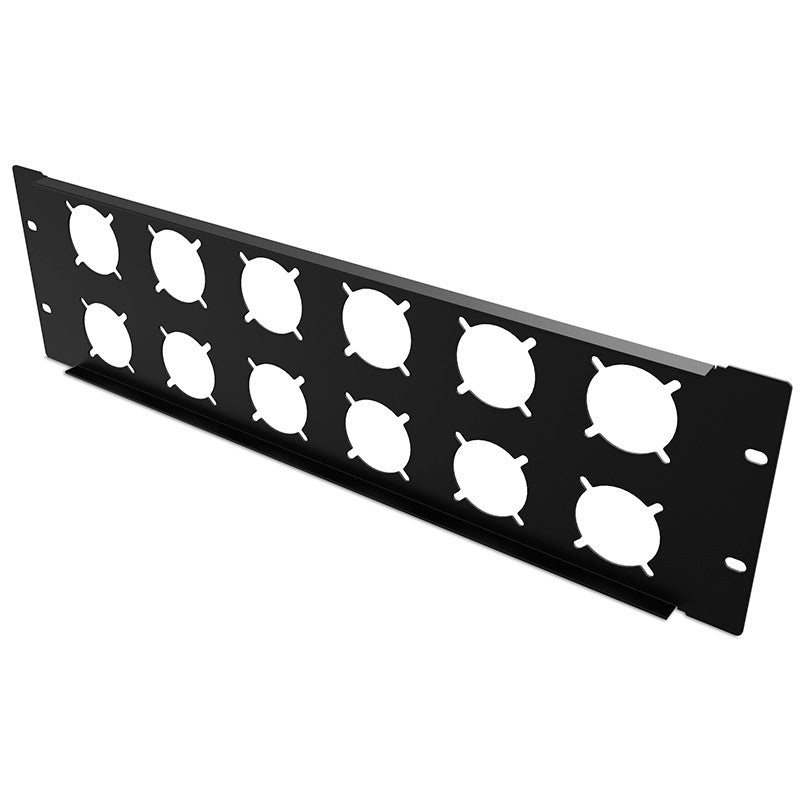

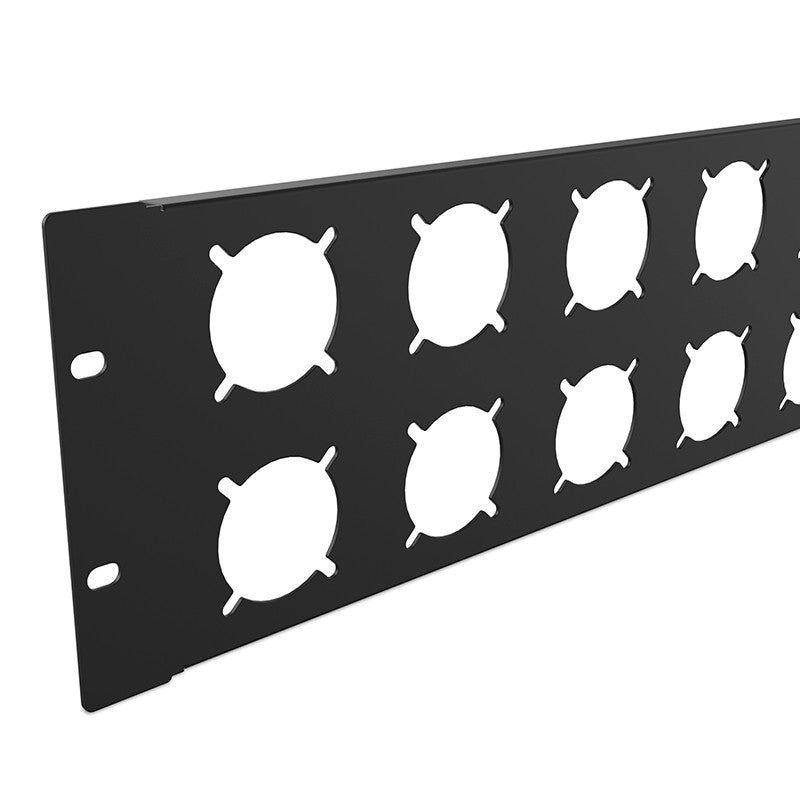

Audibax Rack Panel Vent 3U 12H - Carátula 19" 12 Schukos

Audibax Rack Panel Vent 3U 12H - Carátula 19" 12 Schukos

La organización y distribución de la alimentación eléctrica son aspectos críticos en cualquier entorno técnico. La carátula en formato rack de 19 pulgadas y 3 unidades de altura de Audibax está diseñada específicamente para dar respuesta a las más altas exigencias de los montajes profesionales. Este componente actúa como la base perfecta para centralizar de manera estructurada las tomas de corriente en todo tipo de cuadros de distribución de energía, armarios técnicos fijos o sistemas móviles.

Fabricada prestando especial atención a la durabilidad y la resistencia mecánica, esta solución permite a los integradores y técnicos de mantenimiento construir unidades de distribución de potencia (PDU) a medida. Gracias a su preciso mecanizado, ofrece el espacio exacto para alojar múltiples conectores base, logrando un ensamblaje firme que asegura el rendimiento óptimo del sistema eléctrico de cualquier infraestructura técnica o espectáculo en directo.

Características principales

• Formato estándar: Diseño bajo el estándar de rack 19 pulgadas con una altura exacta de 3 unidades (3U), equivalente a 132 milímetros.
• Capacidad de integración: Panel mecanizado con precisión para alojar hasta 12 conectores hembra tipo Schuko.
• Construcción robusta: Fabricado íntegramente en acero laminado de alta dureza con un espesor estructural de 1 milímetro.
• Acabado profesional: Tratamiento de pintura al horno texturizada en color negro, diseñado para resistir rozaduras y el desgaste diario.
• Normativas compatibles: Cumple con las especificaciones técnicas para racks estándar según las normas DIN 41 494, IEC 297 y UNE-20539.

Beneficios del producto

• Máxima seguridad en el conexionado: Al estar fabricada en acero de alta resistencia, asegura que los conectores permanezcan rígidos y estables, evitando desconexiones accidentales.
• Ergonomía y cuidado del cableado: Su altura de 3U proporciona una separación óptima entre los diferentes conectores. Esto resulta fundamental para permitir la manipulación cómoda de alimentadores voluminosos y evitar tensiones estructurales en mangueras de red pesadas.
• Resistencia para el transporte: La combinación de acero de gran dureza y pintura texturizada al horno hace que este panel soporte sin problemas las continuas vibraciones, la fatiga mecánica y los impactos inherentes al transporte en giras.
• Versatilidad de montaje: Facilita un ensamblaje limpio y ordenado, proyectando una imagen altamente profesional en los trabajos de integración audiovisual y cuadros eléctricos.

Casos de uso

• Sector audiovisual y touring: Ideal para la confección de distribuidores de potencia integrados en flight cases destinados a giras de sonido, iluminación espectacular, control de vídeo y pantallas LED.
• Instalaciones fijas: Perfecto para armarios rack en espacios como salas de control, teatros, auditorios, estudios de grabación e instituciones educativas que requieran tomas de corriente centralizadas.
• Entornos industriales y corporativos: Elemento clave para configurar módulos de alimentación en cuadros industriales, racks de telecomunicaciones, servidores, sistemas de automatización y bancos de prueba técnicos.

Preguntas frecuentes

¿El panel incluye los conectores Schuko preinstalados?

No, la carátula se suministra sin los conectores. Esta decisión de diseño permite a cada profesional instalar los modelos exactos de conectores de encastre o chasis que mejor se adapten a las normativas de su proyecto o a sus preferencias técnicas.

¿Es compatible con cualquier armario rack del mercado?

Sí, la carátula cumple estrictamente con el estándar de 19 pulgadas (482,6 milímetros de ancho). Las medidas responden a las normativas internacionales DIN 41 494, IEC 297 y UNE-20539, garantizando un ajuste perfecto en cualquier armario rack estándar.

¿Por qué es importante que ocupe 3 unidades de rack (3U)?

El uso de 3 unidades de rack (132 milímetros de altura) no es casual. En paneles de corriente de alta densidad (12 tomas), este espacio adicional evita que los cables se aplasten, facilita la disipación térmica y da margen suficiente para conectar transformadores o enchufes acodados sin obstaculizar las tomas contiguas.

Descripción para proyectos

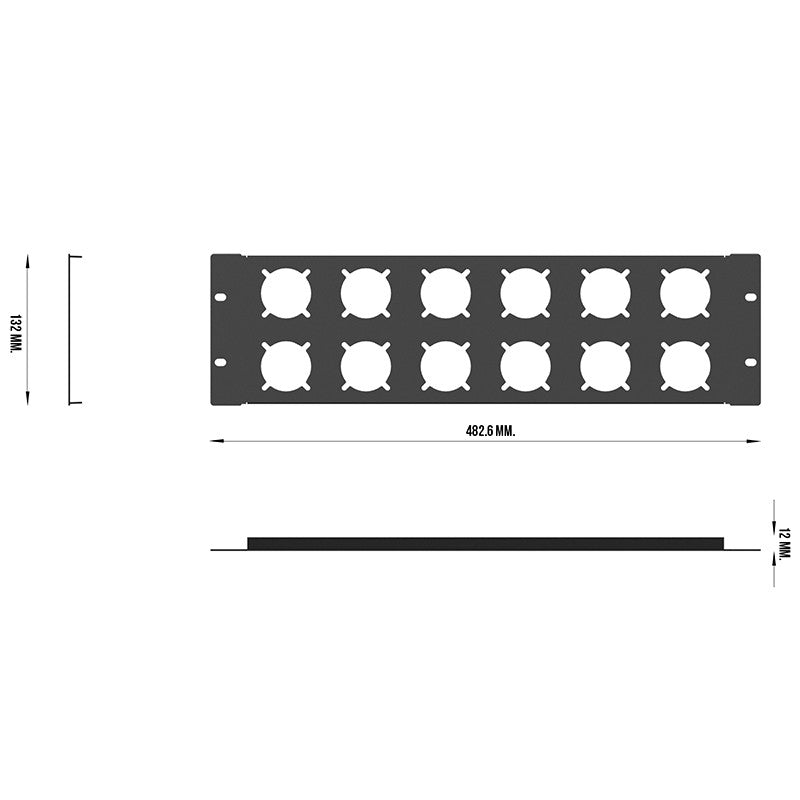

Panel carátula ciego mecanizado para integración de distribución de corriente. Formato estandarizado de rack 19 pulgadas. Altura de 3 unidades de rack (3U), correspondiente a 132 mm. Anchura total de 482,6 mm. Capacidad troquelada para la instalación de 12 conectores hembra tipo Schuko de encastre/chasis. Fabricado en material de acero laminado con un espesor de chapa de 1 mm. Peso total de la unidad de 0,42 kg. Acabado superficial exterior mediante pintura al horno texturizada en color negro. Diseñado de acuerdo con las especificaciones técnicas estandarizadas para integración en rack bajo normas DIN 41 494, IEC 297 y UNE-20539.
