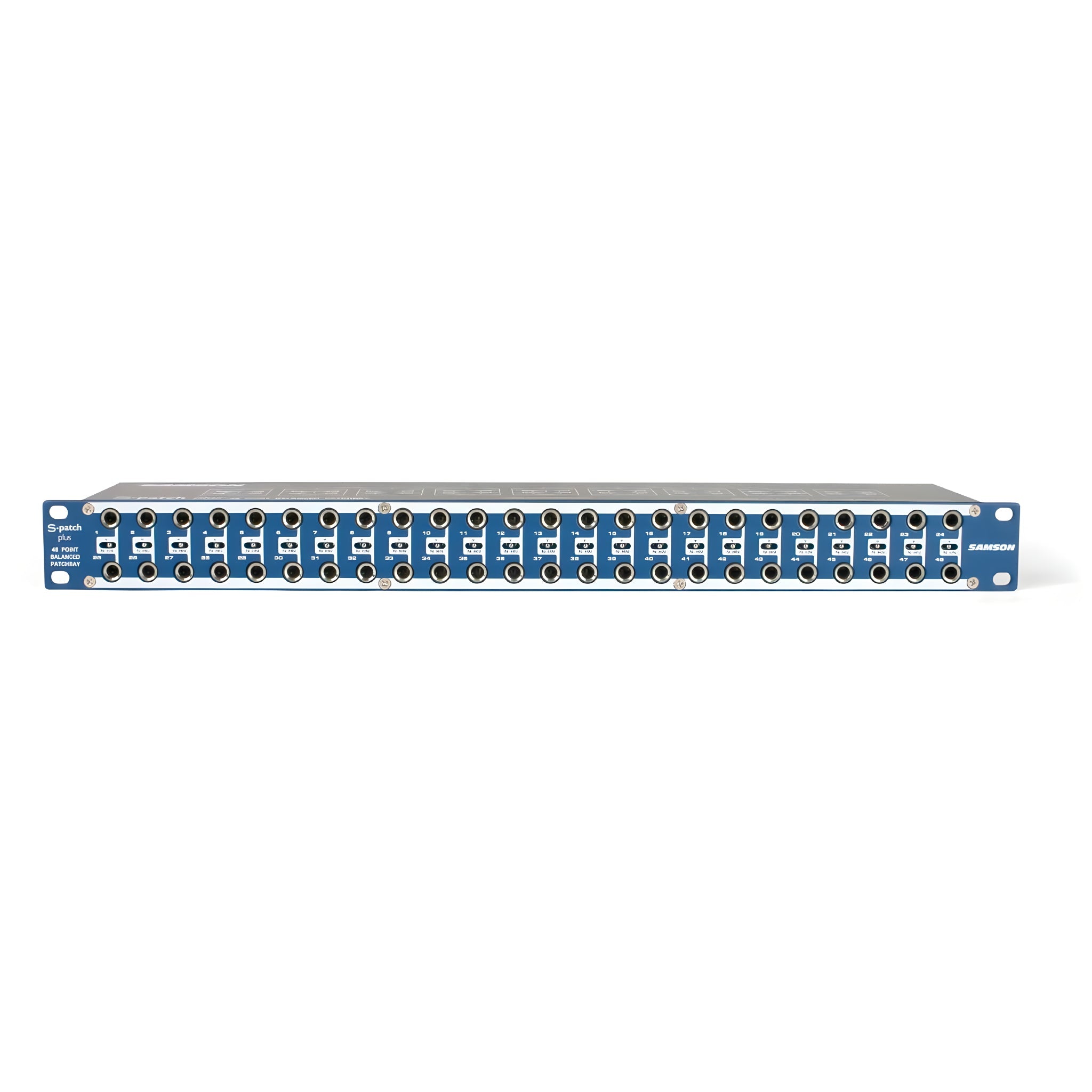

Samson S-Patch+ – Patchbay balanceado de 48 puntos (24 pares) con conmutación frontal de modos en 1U

Samson S-Patch+ – Patchbay balanceado de 48 puntos (24 pares) con conmutación frontal de modos en 1U

El Samson S-Patch+ es un patch panel balanceado de 48 puntos (24 pares) diseñado para centralizar y ordenar todas las conexiones de tu estudio. Con conectores TRS de 6,35 mm en el frontal y la trasera y mini conmutadores de 3 posiciones accesibles desde el panel frontal, puedes cambiar al instante el comportamiento de cada par sin desmontar la unidad del rack. Ofrece los tres modos clásicos de cableado de patchbay: Normal, Half-Normal y Thru, proporcionando una distribución de señal flexible y fiable para interfaces, previos, compresores, ecualizadores y efectos externos.

Su chasis metálico de 1U para rack de 19" garantiza durabilidad en instalaciones fijas o móviles, manteniendo una ruta de señal limpia gracias a su diseño totalmente balanceado. Es la solución práctica para agilizar el ruteo, reducir el desgaste de conectores en tus equipos y trabajar de forma más rápida y ordenada.

Características principales

• 48 puntos / 24 pares con conectividad TRS 6,35 mm balanceada en panel frontal y trasero.
• Conmutación frontal por par con mini interruptores de 3 posiciones: Normal, Half-Normal y Thru.
• Formato: 1U de 19", construcción metálica robusta para uso continuado.
• Operación flexible: configura cada par de forma independiente sin jumpers internos.
• Diseño balanceado para preservar la integridad de la señal y minimizar ruidos.

Beneficios del producto

• Orden y rapidez: centraliza las conexiones y cambia ruteos en segundos desde el frontal.
• Menos desgaste: evita reconectar constantemente la parte trasera de tus equipos.
• Versatilidad real: tres modos por par para copiar señales, interrumpir cadenas o dejar rutas directas.
• Integración profesional: estándar TRS balanceado en ambos paneles, listo para estudios y backlines.

Modos de operación (resumen)

• Normal (Normalled): la fila superior se enruta automáticamente a la inferior; insertar un patch delante interrumpe la ruta.
• Half-Normal: como el anterior, pero permite tomar señal adicional desde el frontal sin interrumpir la ruta original (útil para splits).
• Thru (No normalizado): cada conector funciona de forma independiente; no hay ruta interna entre filas.

Preguntas frecuentes

• ¿Cuántos canales “reales” ofrece? 24 canales emparejados (48 puntos). Cada canal es un par de jacks superior/inferior.
• ¿Los modos se cambian con jumpers? No. Se seleccionan con interruptores en el frontal, par por par.
• ¿Qué conectores utiliza en la trasera? TRS de 6,35 mm, igual que en el frontal.

Descripción para proyectos

Patchbay balanceado de 48 puntos (24 pares) con TRS 6,35 mm en frontal y trasera. Modos por par: Normal / Half-Normal / Thru mediante conmutadores frontales. Formato: 1U, 19"; dimensiones: 44,5 × 482,6 × 68,5 mm (Al × An × Prof); peso: 1,72 kg. Construcción metálica.
