MODE 611 D8+ - Motor de cadena compacto 250 kg

MODE 611 D8+ - Motor de cadena compacto 250 kg

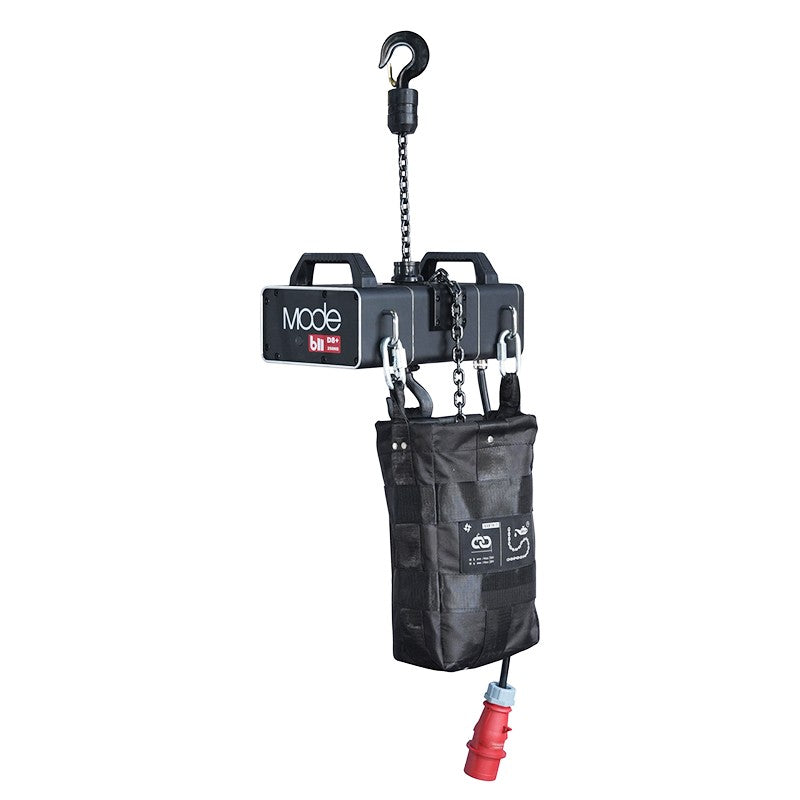

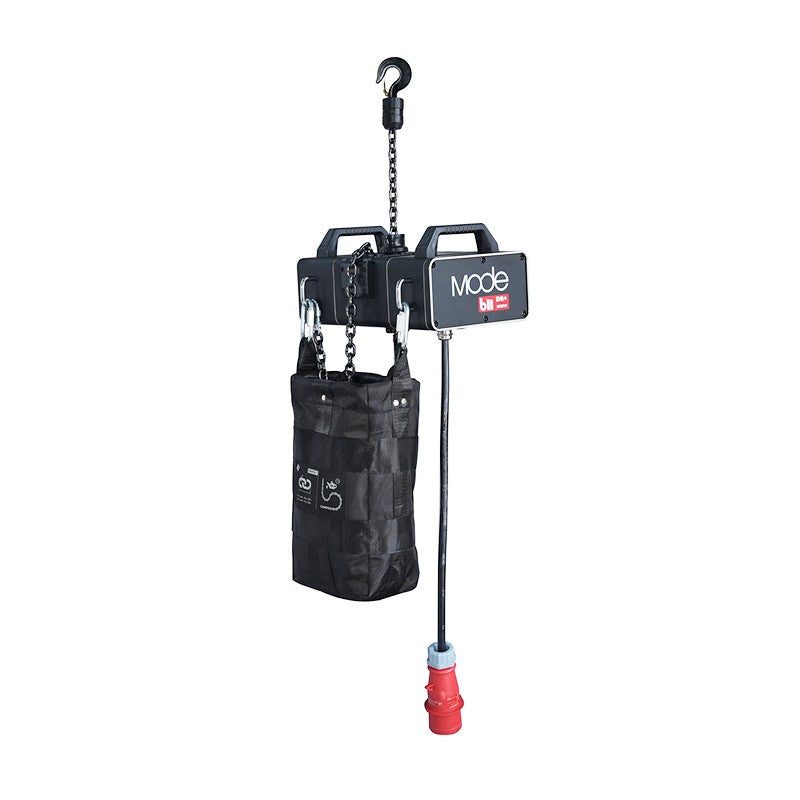

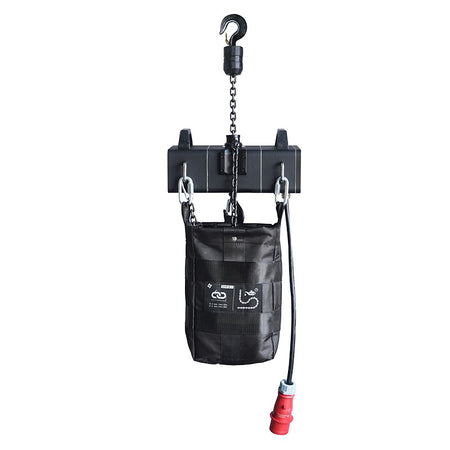

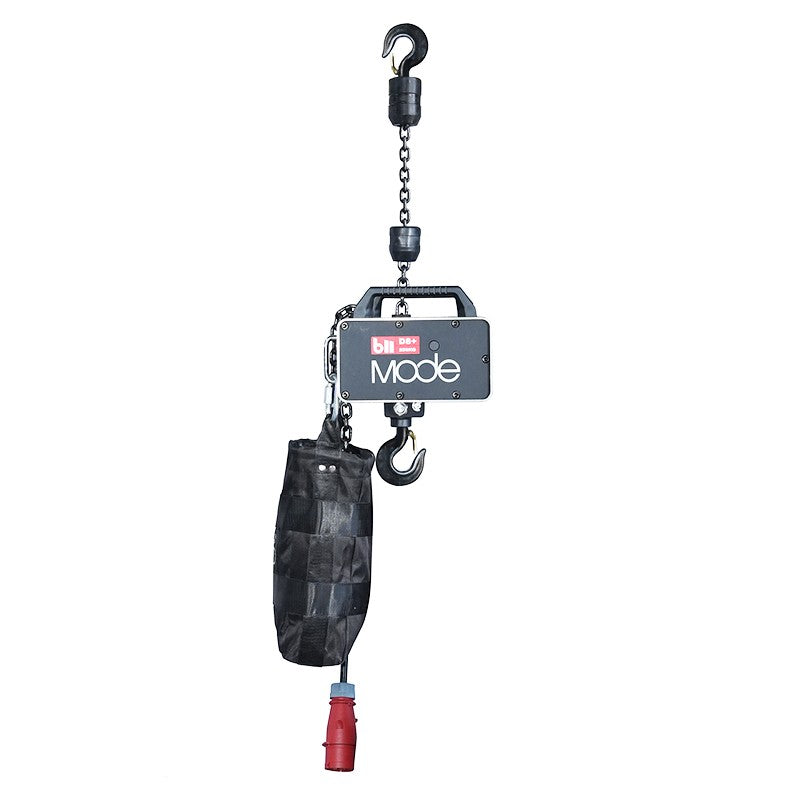

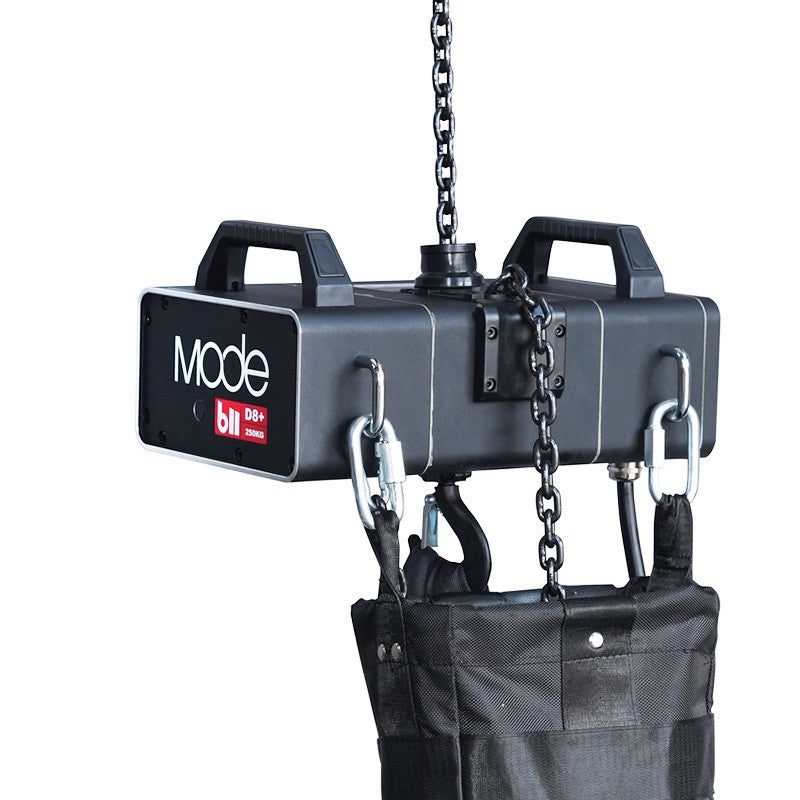

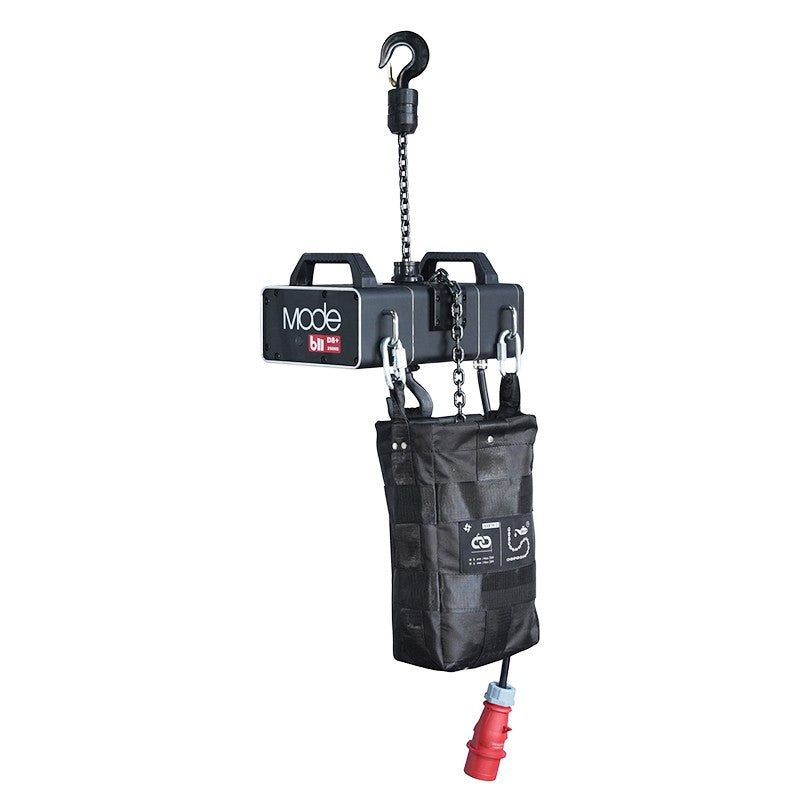

El motor de cadena MODE 611 D8+ de 250 kg con 15 metros de cadena es una solución de elevación ultra compacta y altamente eficiente, diseñada específicamente para satisfacer las exigencias del sector del espectáculo y los montajes escénicos profesionales. Construido con una carcasa de aleación de aluminio de grado aeronáutico, este equipo ofrece un equilibrio perfecto entre ligereza estructural y máxima resistencia mecánica, garantizando un funcionamiento estable en los entornos más exigentes. Su diseño de última generación permite una integración impecable en estructuras de truss, auditorios y escenarios, aportando una elevación segura y silenciosa.

Este sistema de elevación destaca por su motor de corriente continua sin escobillas y su modo de funcionamiento M3 según los estándares de la norma ISO. Gracias a estas características, el motor proporciona un rendimiento continuo y de alta precisión en la maniobra, minimizando el desgaste interno. Además, su avanzado diseño térmico y mecánico asegura un nivel de ruido de tan solo 63 decibelios, un factor técnico fundamental cuando se opera en teatros, conferencias o eventos en directo donde la discreción sonora es un requisito indispensable.

Características principales

• Frenos electromagnéticos dobles: Sistema mecánico de doble disco que asegura una inmovilización inmediata ante cualquier corte de suministro eléctrico. Cada freno actúa de manera independiente, superando con creces los 300.000 ciclos de acoplamiento sin sufrir fatiga.
• Cadena de carga G100: Incorpora 15 metros de cadena de alta resistencia a la tracción con dimensiones de 5 x 15 mm. Su acabado oscuro evita los reflejos parásitos generados por la iluminación escénica.
• Sensor de carga integrado: Sistema interno de detección diseñado para detener el mecanismo de forma automática ante cualquier sobrecarga, protegiendo integralmente la estructura y el motor.
• Finales de carrera de alta precisión: Mecanismo interno de cuatro puntos límite que detiene el recorrido de forma milimétrica en los extremos de entrada y salida, evitando colisiones accidentales y enredos.
• Guía de cadena precisa: Cuenta con un piñón mecanizado de cinco pasos que asegura un deslizamiento fluido y minimiza el desgaste por fricción de los eslabones.
• Estanqueidad IP65: Carcasa totalmente sellada que bloquea la filtración de polvo y resiste chorros de agua a presión, permitiendo operaciones seguras en exteriores bajo condiciones meteorológicas adversas.

Beneficios del producto

• Máxima seguridad en suspensión: El cumplimiento técnico del estándar D8+ y su robusto gancho giratorio garantizan una total fiabilidad al suspender cargas sobre el público sin necesidad de emplear aseguramientos secundarios.
• Integración escénica total: Su tamaño ultra compacto, combinado con el color negro de la cadena y el bajo perfil acústico del motor, asegura que el equipo pase totalmente desapercibido durante la producción audiovisual.
• Alta resistencia ambiental: La protección de la carcasa permite utilizar este sistema en producciones y festivales al aire libre sin riesgo de dañar la circuitería interna por humedad o suciedad.
• Manipulación y logística eficientes: El peso del cuerpo del motor es de apenas 13 kilogramos, lo que facilita el transporte, el almacenaje y el montaje ágil por parte del personal técnico especializado.

Casos de uso

• Elevación de estructuras de truss, parrillas de iluminación escénica y sistemas de sonido tipo line array en recintos cerrados o festivales al aire libre.
• Montajes mecánicos permanentes y temporales en teatros, auditorios y platós de televisión que exigen un bajo impacto visual y sonoro.
• Instalación de escenografías de gran tonelaje o pantallas LED de gran formato en eventos corporativos, ferias de exposiciones y congresos.
• Proyectos de rigging profesional donde la estricta normativa de seguridad requiere el uso de motores certificados con el estándar D8+.

Preguntas frecuentes

¿Se incluye la bolsa para almacenar el sobrante de cadena?

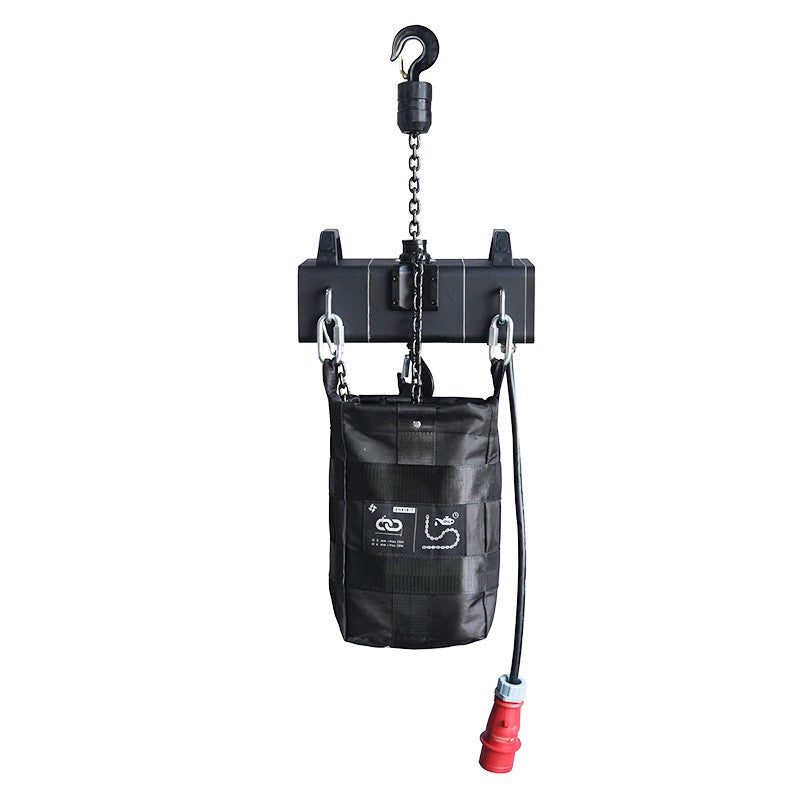

Sí, el equipo se suministra de serie con una bolsa recoge cadenas de alta capacidad, fabricada en nailon de gran resistencia y equipada con refuerzos metálicos superiores para soportar el peso de los eslabones sin deformarse.

¿Es posible operar el equipo bajo la lluvia?

Sí, el motor de elevación cuenta con un grado de protección IP65, lo que significa que su sistema interno y todos sus componentes electrónicos están protegidos contra el agua proyectada, siendo perfectamente válido para montajes a la intemperie.

¿Qué elementos necesarios para su uso no se suministran con el motor?

Para su funcionamiento completo será necesario disponer de un sistema de control de motores compatible con conexión directa, eslingas, grilletes para la sujeción a las estructuras y, de manera opcional, un flightcase para su transporte. Ninguno de estos accesorios está incluido.

¿Cuál es el tipo de alimentación eléctrica que precisa?

Este sistema requiere alimentación de corriente trifásica de 380V a 50/60Hz. Dispone de un cable de alimentación de un metro de longitud rematado en un conector industrial CEE de 16 amperios y 4 polos.

Descripción para proyectos

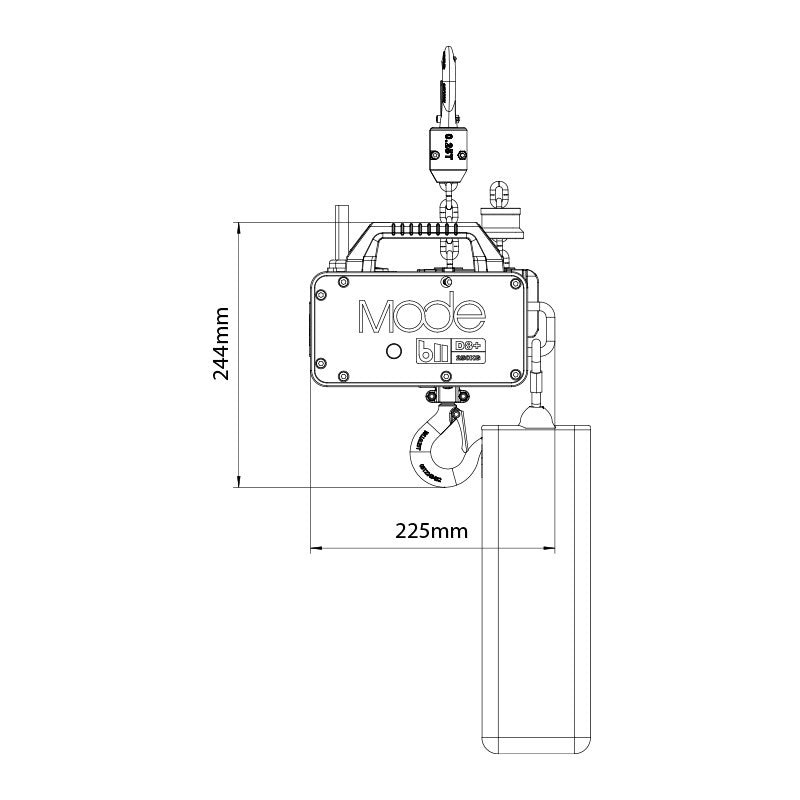

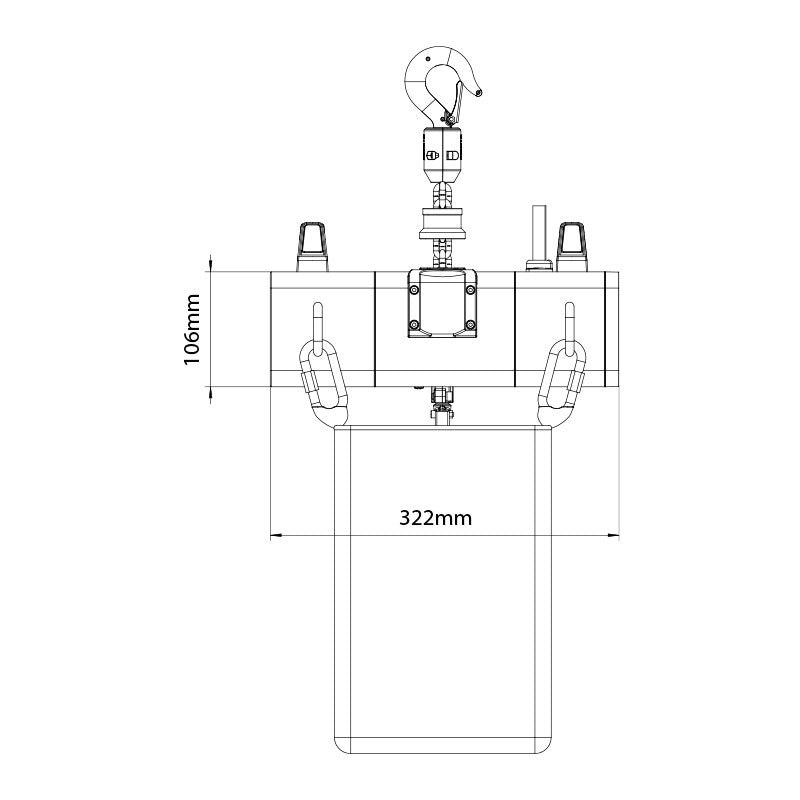

Motor de cadena eléctrico MODE serie 611 D8+ con capacidad de carga nominal de 250 kg y carcasa de aleación de aluminio aeronáutico. Dispone de dos frenos electromagnéticos independientes, sensor de carga integrado, finales de carrera en entrada y salida, guía de cadena con piñón de 5 pasos y suspensión mediante gancho giratorio. Integra motor de corriente continua sin escobillas de 0,2 kW, nivel de ruido de 63 dB y modo de funcionamiento M3 (ISO). Protección IP65. Tensión de funcionamiento 380V a 50/60Hz, control directo y conexión mediante toma CEE-16A de 4 polos en cable de 1 metro. Las dimensiones del cuerpo son de 345 x 200 x 106 mm. El conjunto incluye 15 metros de cadena de carga G100 de 5x15 mm en color negro y bolsa recoge cadenas de nailon con refuerzo estructural de acero.
