El BSS BLU-806 (referencia actual BLU-806DA) es un procesador de señal en red con arquitectura abierta para la plataforma Soundweb London. Combina 4 ranuras de tarjetas I/O totalmente configurables con audio en red Dante™/AES67 y el bus digital BLU link de 256 canales, de baja latencia y tolerante a fallos. Es idóneo para proyectos corporativos, hospitality, educación o seguridad humana, gracias a su conformidad EN 54-16 y a su integración con HiQnet Audio Architect mediante flujo de trabajo por drag-and-drop.

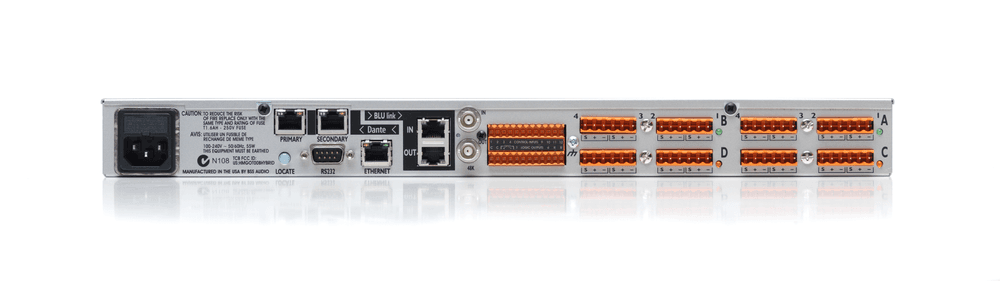

El chasis de 1U/19” admite cualquier combinación de tarjetas de entrada analógica (con phantom 48 V por canal y ganancia en pasos de 6 dB hasta +48 dB), salida analógica, entradas/salidas digitales (AES/EBU y S/PDIF), entradas AEC y tarjeta híbrida telefónica (4 canales por tarjeta). En red, ofrece 64×64 canales Dante/AES67 con puertos Primario/Secundario para redundancia, además de un puerto Ethernet dedicado para control. El bus BLU link enlaza hasta 100 m por tramo Cat5e y puede extenderse a >40 km con convertidores de medios a fibra.

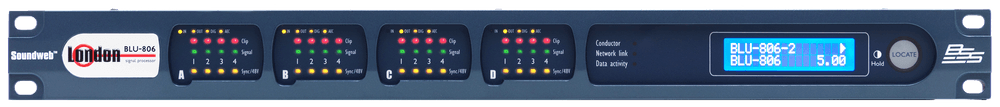

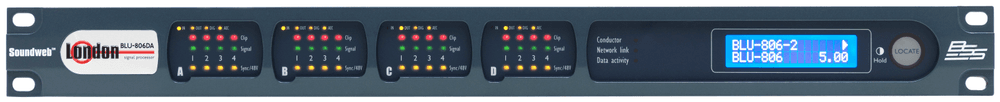

Para la operación diaria, el frontal proporciona pantalla informativa (nombre del dispositivo, tipo, firmware, hora, IP, máscara) y LEDs por canal (phantom, sincronía, presencia de señal y clip), junto con función Locate bidireccional. La integración con sistemas de control de terceros se simplifica con GPIO (12 entradas de control + 6 salidas lógicas) y RS-232, además del Soundweb London Interface Kit.

Características principales

• 4 ranuras de tarjetas I/O (4 canales por tarjeta) para combinar entradas/salidas analógicas, digitales, AEC e interfaz telefónica.
• Dante™/AES67 con 64×64 canales y puertos Primario/Secundario (tolerancia a fallos) y soporte Dante Domain Manager.
• BLU link de 256 canales, baja latencia y tolerante a fallos; Cat5e 100 m entre dispositivos; ampliable a >40 km por fibra.
• Procesamiento configurable con paleta rica de objetos de audio y lógica; 800 MHz de procesamiento.
• Indicadores frontales claros por canal y pantalla LCD para estado y diagnóstico sin PC; Locate bidireccional.
• Integración de control: 12 GPI + 6 GPO, RS-232 y documentación del Interface Kit.
• Conformidad EN 54-16 para aplicaciones de seguridad humana.

Beneficios del producto

• Máxima flexibilidad: adapte el número y tipo de E/S a cada proyecto mediante tarjetas intercambiables.
• Interoperabilidad en red: intercambia audio entre infraestructuras Dante/AES67 y el ecosistema BLU link sin conversiones analógicas.
• Mantenimiento ágil: diagnóstico inmediato desde el frontal y localización del equipo desde/la red.
• Escalabilidad y fiabilidad: redundancia Dante y anillo BLU link tolerante a fallos para entornos críticos.

Casos de uso

• Centros de convenciones y auditorios: pasarela entre microfonía Dante y distribución por BLU link hacia racks de amplificación.
• Edificios corporativos y educación: matrices flexibles de salas multiuso con control externo por GPIO/RS-232.
• Sistemas de megafonía/evacuación: cumplimiento EN 54-16 y transporte de audio fiable entre edificios.

Preguntas frecuentes

• ¿Incluye DSP? Sí, es un procesador de señal con arquitectura abierta y objetos de audio/lógica configurables.
• ¿Qué combinaciones de tarjetas admite? Entradas analógicas, salidas analógicas, I/O digital AES/EBU–S/PDIF, entradas AEC e interfaz telefónica (hasta 4 tarjetas en total).
• ¿La alimentación phantom es por canal? Sí, en las tarjetas de entrada analógica/AEC, con 48 V y ganancia por software en pasos de 6 dB hasta +48 dB.
• ¿Puedo extender más de 100 m? Sí, mediante convertidores de medios a fibra se superan los 40 km en BLU link.

Descripción para proyectos

Procesador en red BSS BLU-806 (BLU-806DA), chasis 19”/1U (45 × 483 × 318 mm), 4 ranuras para tarjetas I/O (4 canales por tarjeta; máx. 16 E/S), Dante™/AES67 64×64 con puertos Primario/Secundario y control por Ethernet dedicado; bus BLU link 256 canales (Cat5e 100 m; ampliable a >40 km por fibra). GPIO 12×GPI + 6×GPO, RS-232, LCD, LEDs por canal y Locate bidireccional. Procesamiento 800 MHz. Alimentación 100–240 V CA, consumo <55 VA, disipación <188 BTU/h. Rango térmico 0–45 °C. EN 54-16.
