Briteq PD-63SH/GERMAN - Distribuidor de corriente trifásico 63A con salidas Socapex, Harting y Schuko

Briteq PD-63SH/GERMAN - Distribuidor de corriente trifásico 63A con salidas Socapex, Harting y Schuko

El distribuidor de energía trifásico Briteq PD-63SH/GERMAN representa el más alto estándar en gestión, seguridad y distribución de corriente eléctrica para entornos profesionales exigentes. Diseñado con una arquitectura robusta para mejorar drásticamente la confiabilidad en instalaciones móviles, empresas de alquiler (rental) y montajes fijos, este potente equipo de 63 amperios garantiza un suministro eléctrico estable, seguro y completamente parametrizado. En la compleja logística de eventos en vivo, festivales, giras teatrales, compañías de sonido, alimentación de pantallas LED y sistemas de iluminación espectacular, contar con un cuadro de distribución infalible es el pilar fundamental para evitar caídas del sistema o riesgos eléctricos.

Construido sobre un chasis metálico de alta resistencia en formato estándar de rack de 19 pulgadas y ocupando 6 unidades (6U), este distribuidor se integra fácilmente en cualquier flightcase de gira. Su diseño interior marca la diferencia: cuenta con un cableado sobredimensionado que minimiza el calentamiento por resistencia, garantizando un flujo continuo incluso cuando el equipo trabaja a máxima carga. Toda la ingeniería electrónica interna cumple rigurosamente con las más altas normativas de seguridad a nivel europeo e internacional, incluyendo además supresión de radiointerferencias para asegurar un entorno de trabajo limpio en producciones audiovisuales y retransmisiones.

Además de la fiabilidad pura, el Briteq PD-63SH/GERMAN otorga a los técnicos un control visual absoluto de la red de suministro. Gracias a sus voltímetros y amperímetros digitales de precisión integrados en el panel frontal, es posible monitorizar en tiempo real el comportamiento eléctrico de cada fase de manera independiente. De esta manera, los operarios pueden balancear las cargas de iluminación, vídeo y audio antes de que ocurra cualquier incidencia, manteniendo la estabilidad total del evento.

Características principales

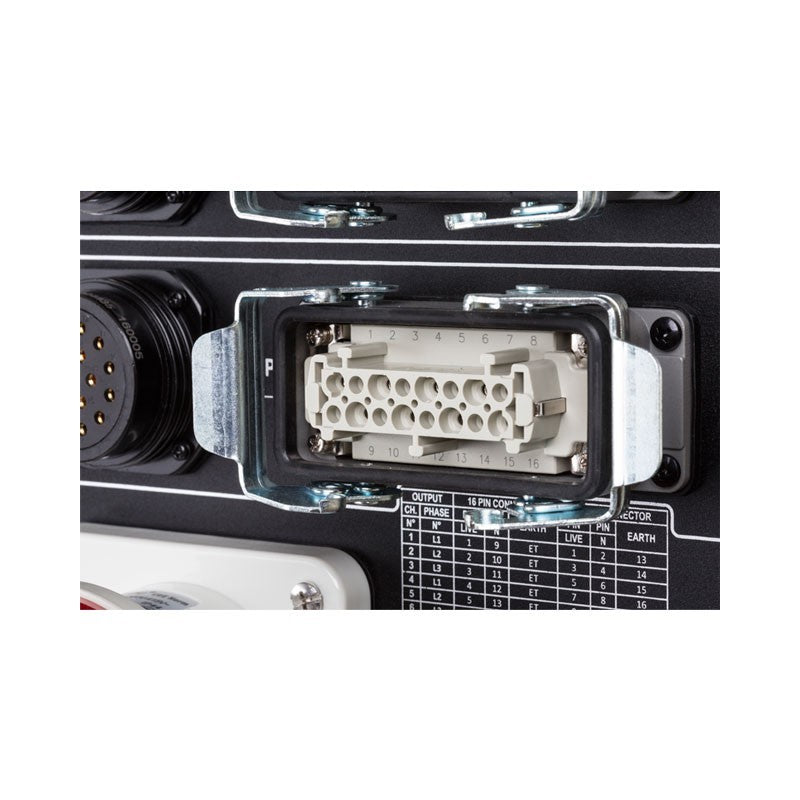

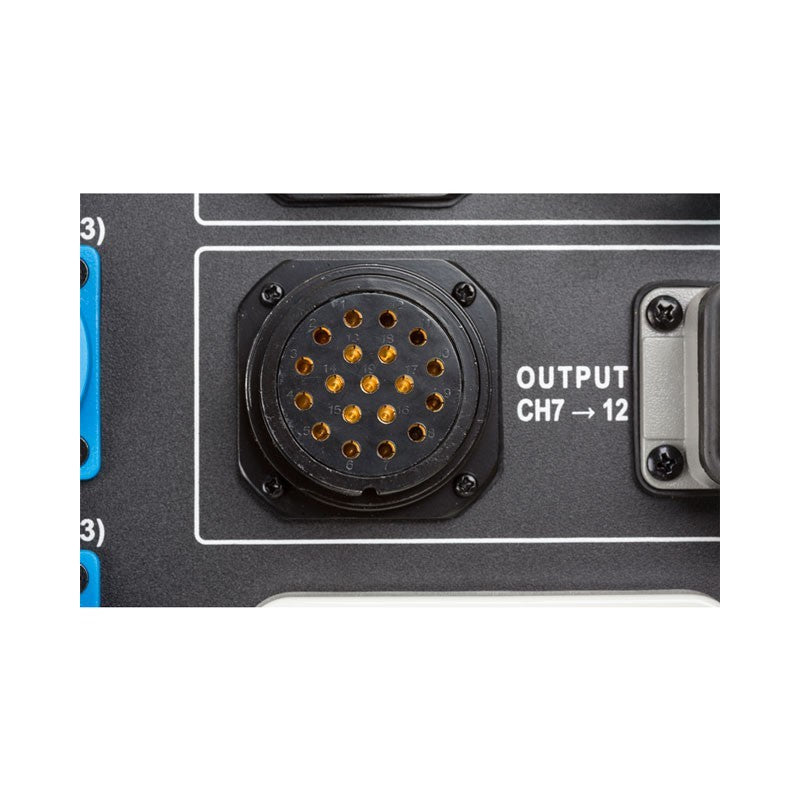

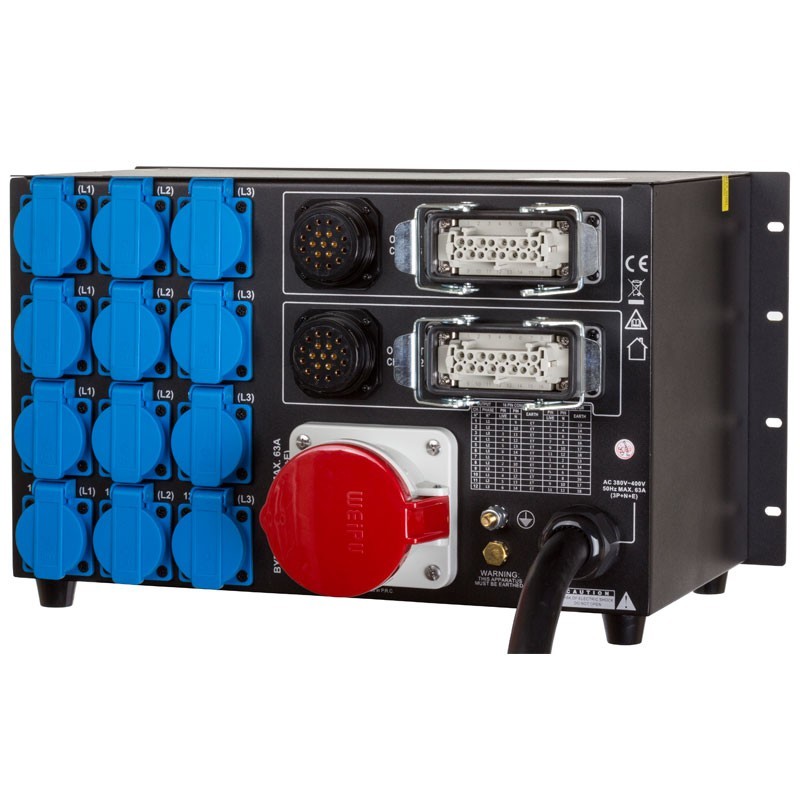

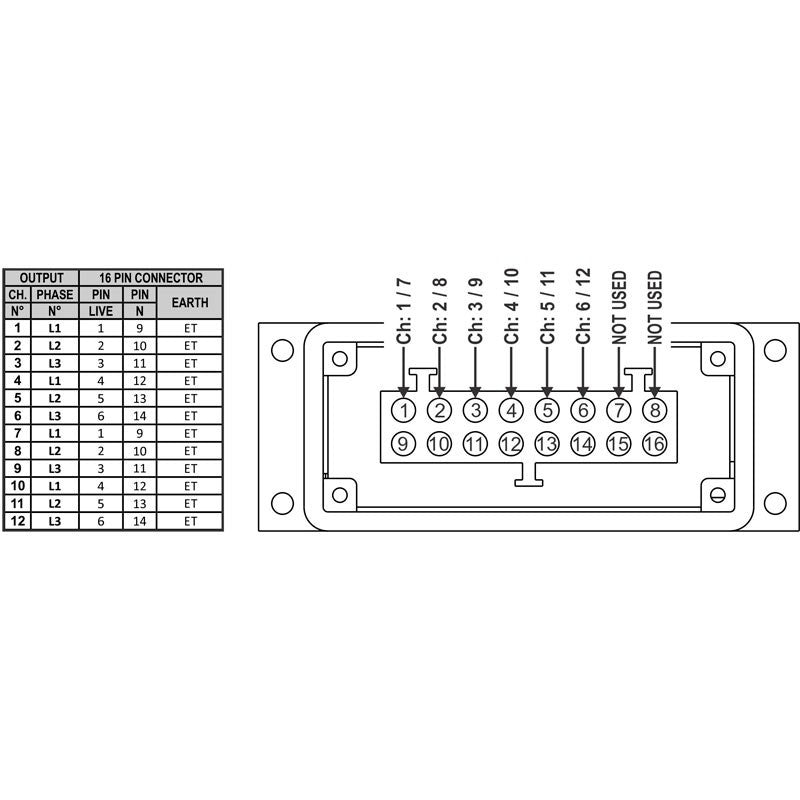

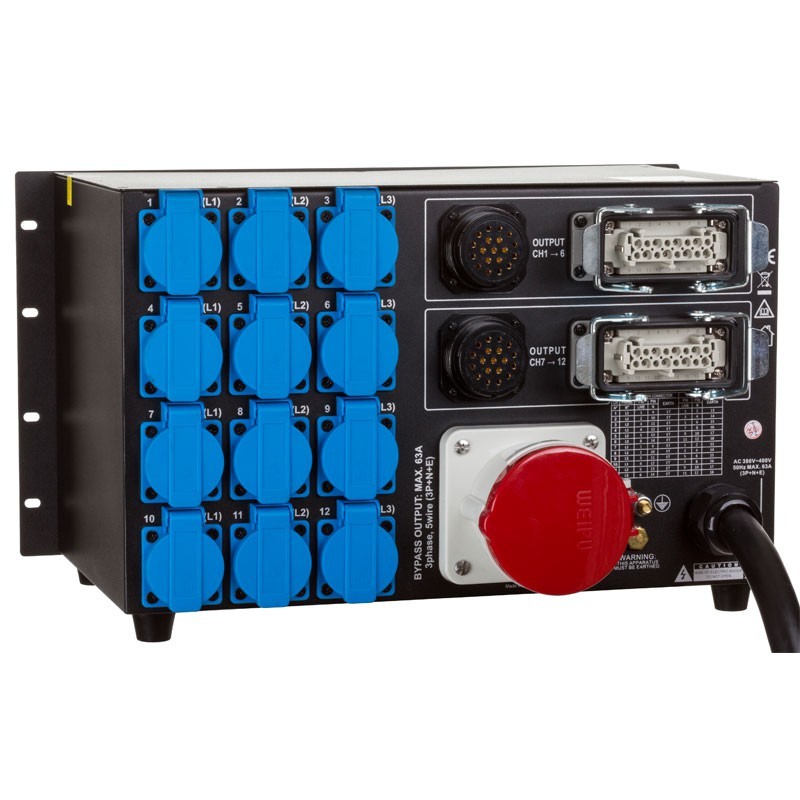

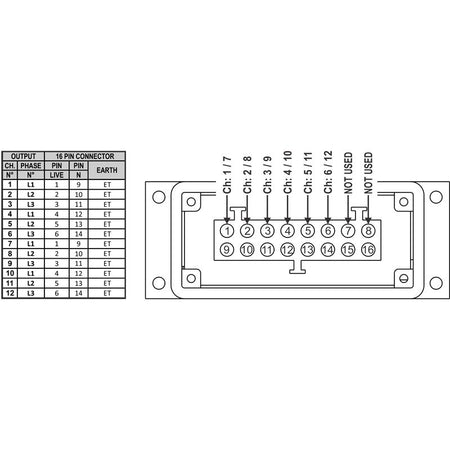

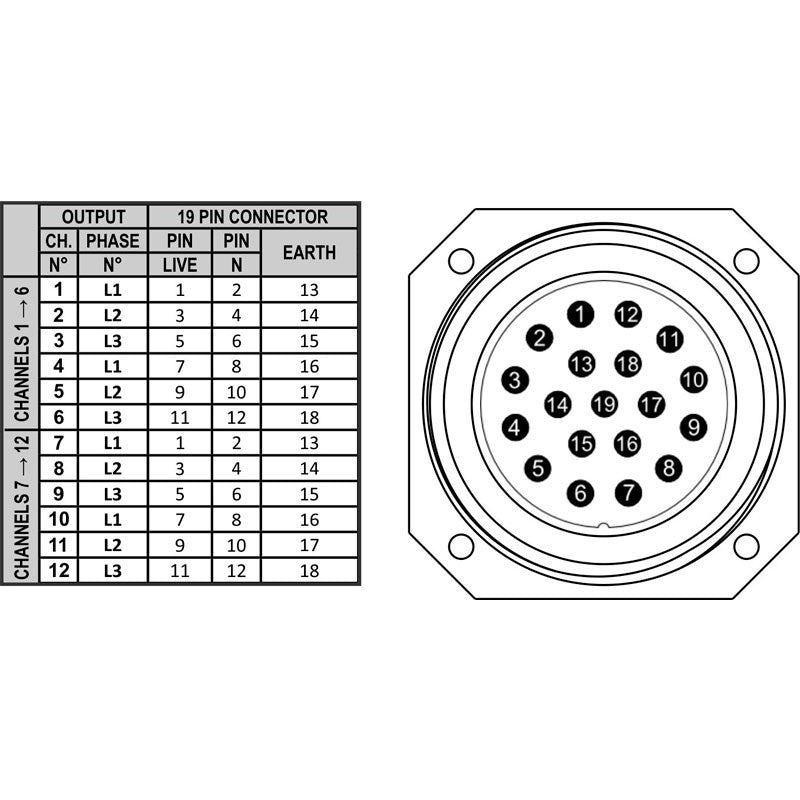

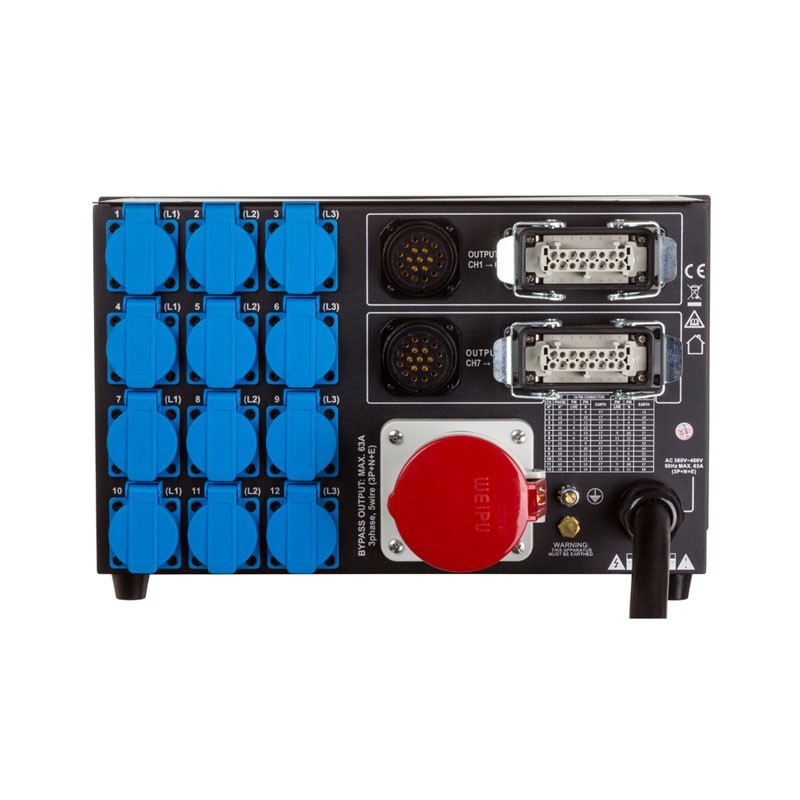

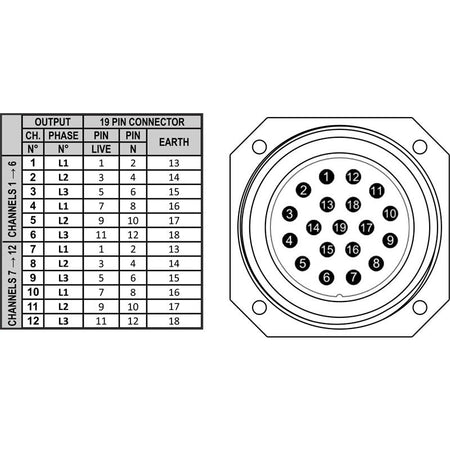

• Máxima conectividad industrial: Integra 12 bases Schuko tipo alemán de 16A con toma de tierra (distribuidas en 4 por cada fase), 2 conectores rectangulares Harting de 16 contactos y 2 conectores redondos Socapex de 19 contactos, permitiendo desplegar mangueras multipar rápidamente.

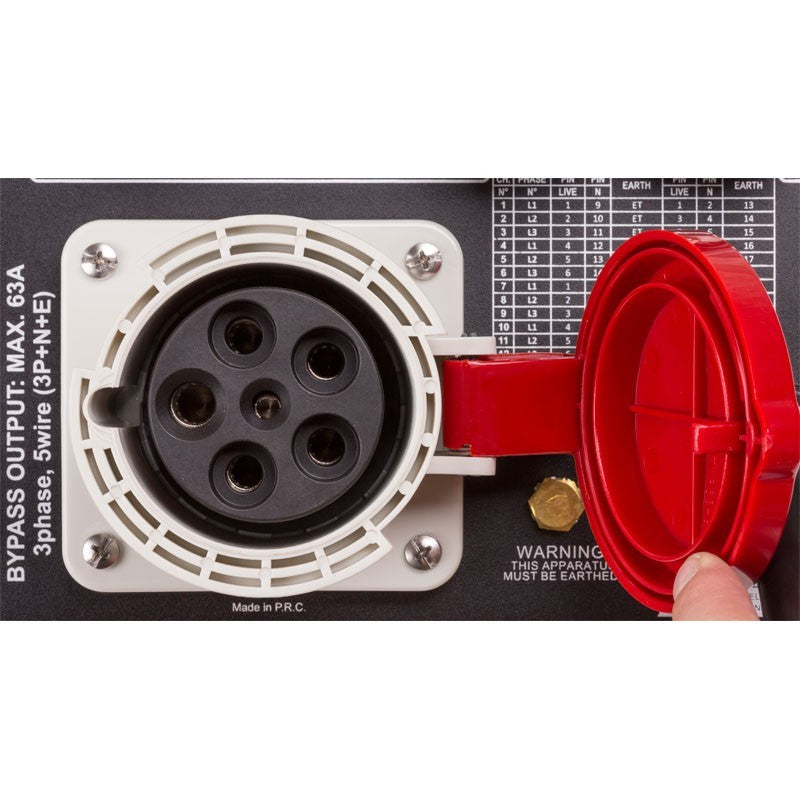

• Salida en cascada o Bypass: Incorpora una salida adicional CEE de 63A y 5 polos (3 Fases + Neutro + Tierra) ideal para enlazar con otros distribuidores o cuadros secundarios.
• Seguridad integral centralizada: El equipo está protegido por un interruptor magnetotérmico principal de 4 polos (63A) que cubre absolutamente todas las salidas, incluyendo el puenteo de 63A. En caso de emergencia o sobrecarga crítica, desconecta simultáneamente las 3 fases y el neutro.
• Protección contra derivaciones y descargas: Equipado con un avanzado interruptor diferencial de corriente residual de 4 polos y 30 mA para asegurar la integridad física de los operarios e instaladores.
• Protección independiente por canal: Cada una de las salidas de 16A cuenta con su propio interruptor automático magnetotérmico de 2 polos (C16, 1P+N) para que una sobrecarga local no afecte al resto de la instalación.

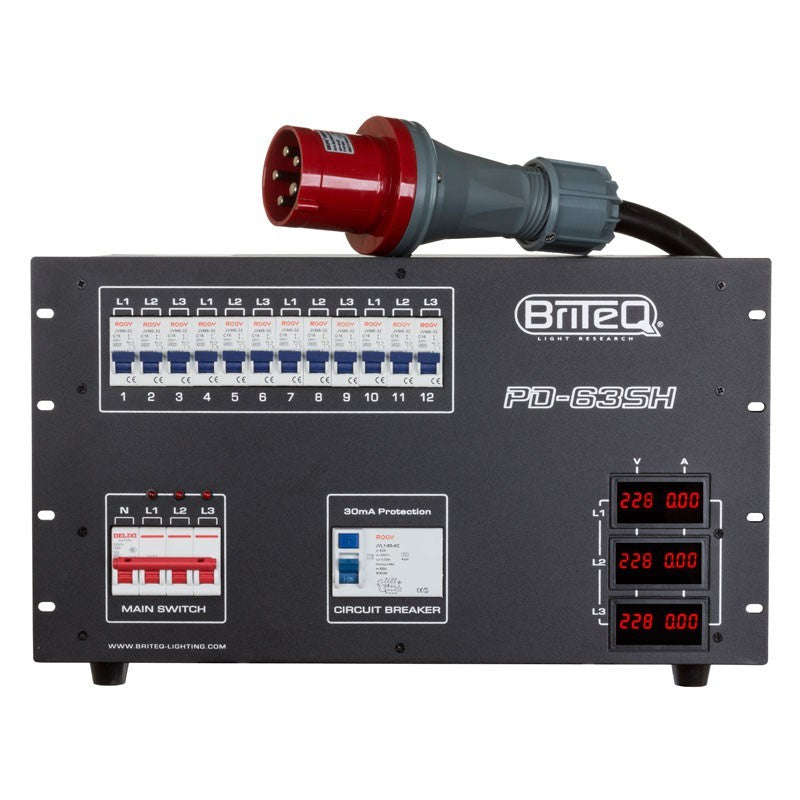

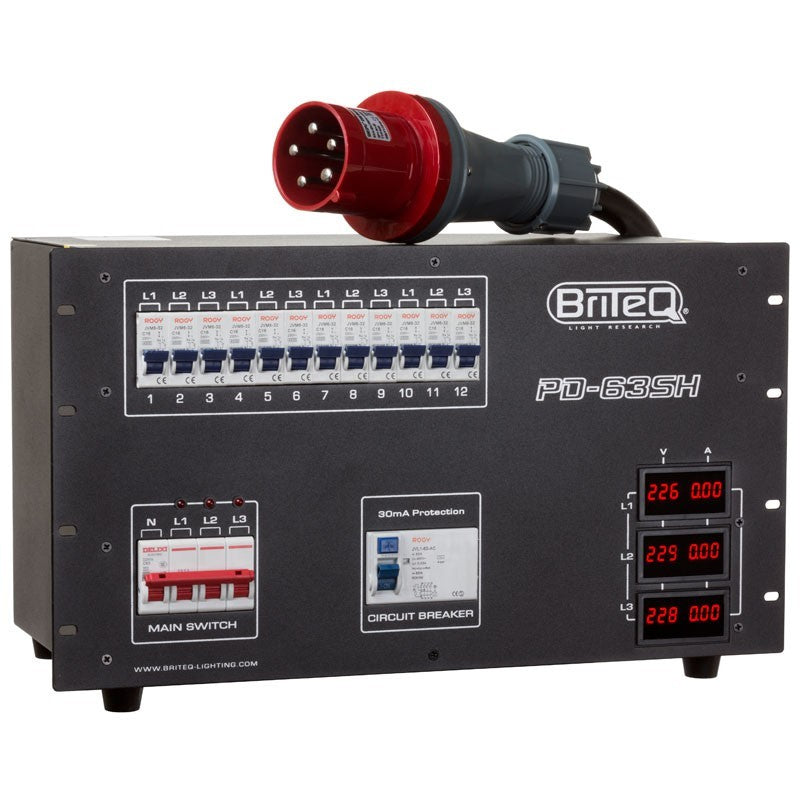

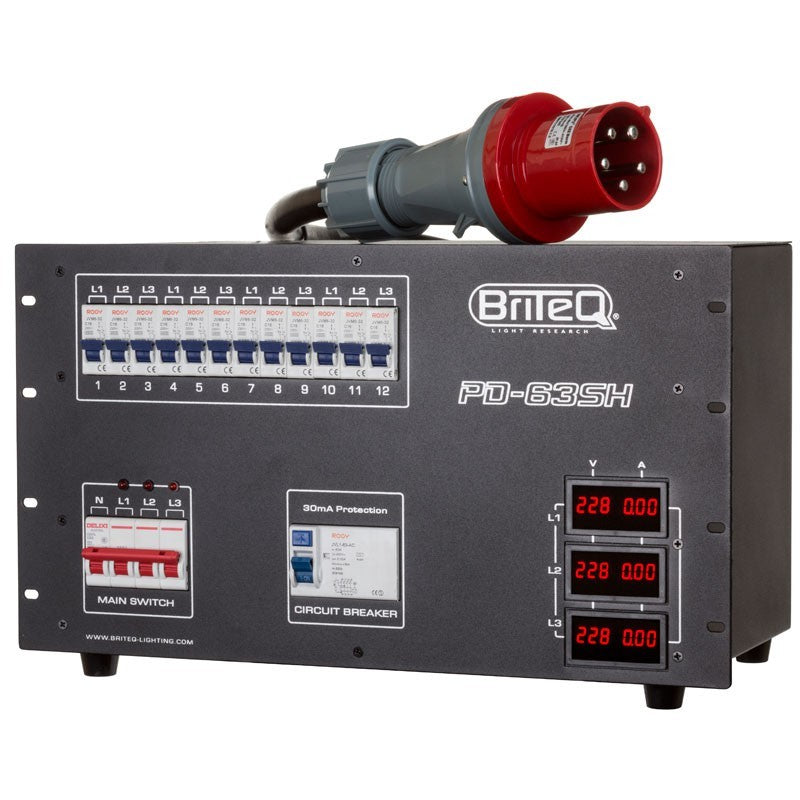

• Panel de lectura directa: Dispone de tres precisos voltímetros digitales de 3 dígitos y tres amperímetros digitales de 3 dígitos (uno por cada fase), complementados con indicadores LED que muestran la disponibilidad de entrada de la red.
• Cableado robusto: Se suministra listo para conectar con un cable de entrada de red de 1,5 metros de longitud dimensionado para soportar 63A, equipado con clavija industrial CEE (3P+N+T).

Beneficios de integrar el Briteq PD-63SH en tu equipamiento

La principal ventaja de este distribuidor de energía reside en la flexibilidad extrema y el ahorro de tiempo en el montaje. La incorporación de conectores Harting y Socapex es un salto cualitativo vital para las empresas de alquiler de equipamiento audiovisual, ya que permite llevar la alimentación a puentes de iluminación (trusses) o grandes stacks de sonido utilizando un único cable multipar estándar, reduciendo el desorden de cables y minimizando tiempos de instalación en montajes complejos.

Otro beneficio fundamental es la tranquilidad durante la operación técnica. La seguridad no se ha dejado al azar: al combinar una protección diferencial global ultrarrápida con magnetotérmicos dedicados para cada salida individual, cualquier incidencia provocada por un foco en cortocircuito o una etapa de potencia saturada se aislará inmediatamente en su propio canal, permitiendo que el resto del escenario siga funcionando y brillando sin interrupciones ni apagones generales.

Casos de uso

• Escenarios y Festivales de música: Suministro troncal seguro para equipos de PA de gran formato, subgraves y backline.
• Iluminación espectacular (Touring): Distribución eficiente de energía para focos de cabeza móvil, cegadoras y matrices a través de mangueras multipin Socapex y Harting.
• Pantallas LED e Infraestructuras de Vídeo: Ideal para abastecer de forma segura a los procesadores y módulos LED, garantizando el balanceo correcto de fases.
• Teatros, Auditorios y Platos de TV: Instalaciones fijas o móviles donde es imprescindible el monitoreo preciso del voltaje para no dañar los valiosos equipos de control audiovisual.
• Compañías de Rental y Ferias: Soporte energético versátil capaz de adaptarse a diferentes requerimientos de clientes mediante su gran variedad de conectores de salida.

Preguntas frecuentes

¿El interruptor principal desconecta la salida puenteo (Bypass) del distribuidor?
Sí. Como medida de seguridad superior, el interruptor magnetotérmico central de 4 polos y 63A protege absolutamente TODAS las salidas del cuadro, incluida la base CEE de 63 amperios que se utiliza para puentear o alimentar cuadros secundarios. En caso de corte de emergencia, todo el flujo posterior quedará bloqueado.

¿Qué tipo de bases de enchufe incluye exactamente el modelo "GERMAN"?

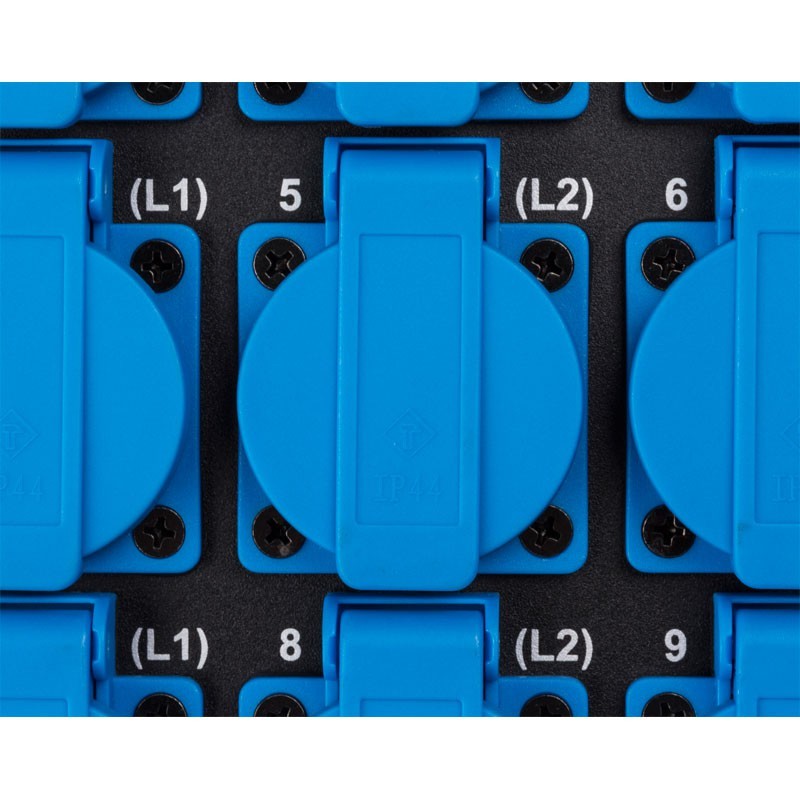

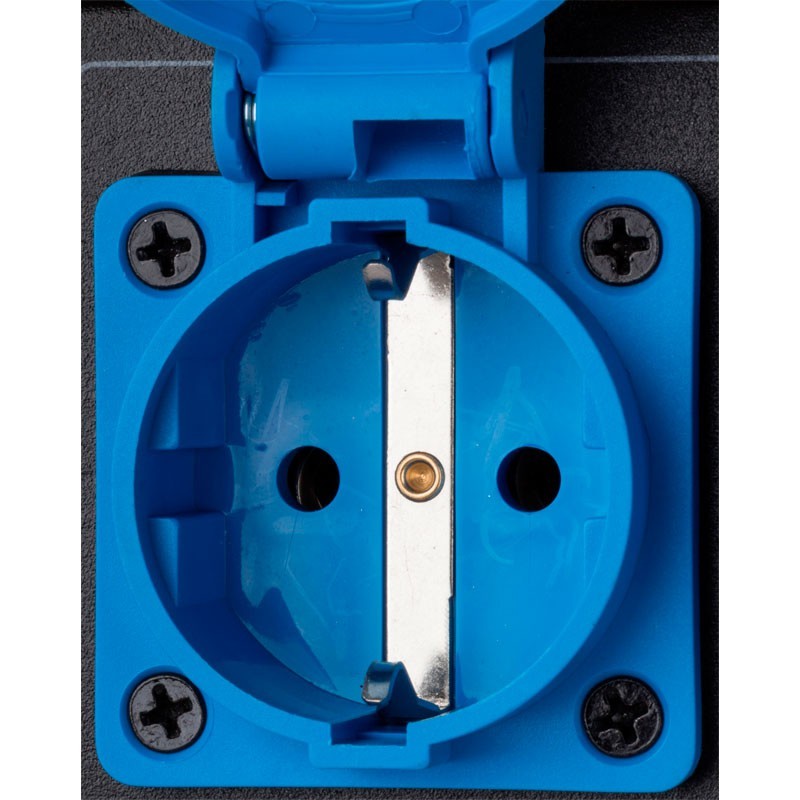

La designación PD-63SH/GERMAN indica que las 12 tomas de corriente a tierra de 16A integradas en el cuadro son clavijas tipo Schuko alemán (estándar azul CEE 7/4), que es el estándar más extendido y utilizado de manera general en el sector profesional en la mayor parte de Europa.

¿Necesito un técnico para verificar la entrada de corriente antes de encender los equipos?
Aunque siempre se recomienda personal cualificado, el diseño de este equipo facilita enormemente la comprobación previa. Incorpora indicadores luminosos de fase para asegurar de un simple vistazo que la toma trifásica recibe corriente correctamente. Seguidamente, puedes observar el voltaje exacto por fase en los voltímetros digitales de 3 dígitos antes de levantar los automáticos de las cargas individuales.

¿Es apto para enracar en flightcases de transporte?

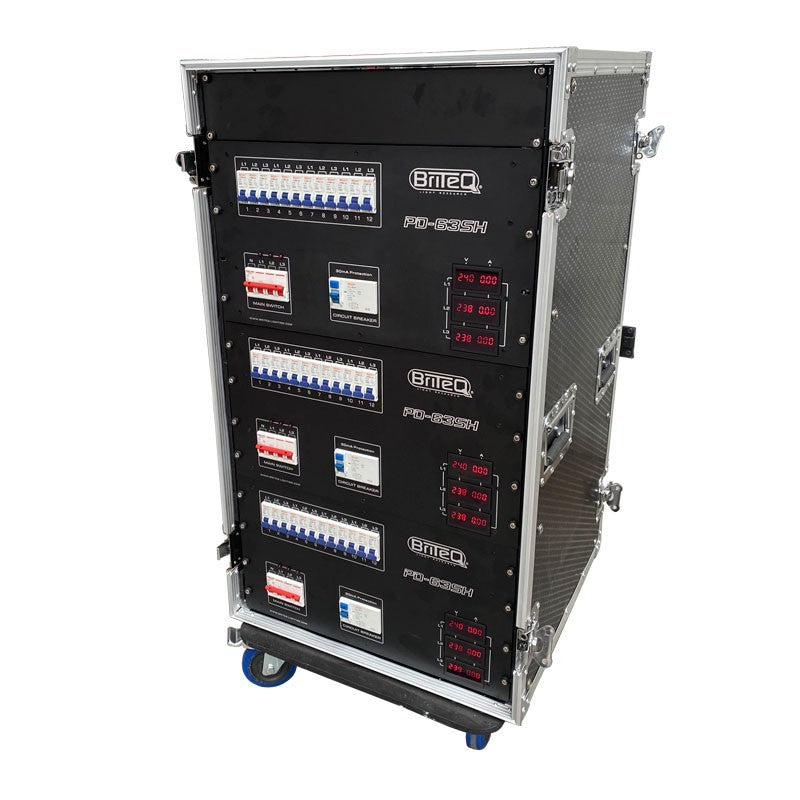

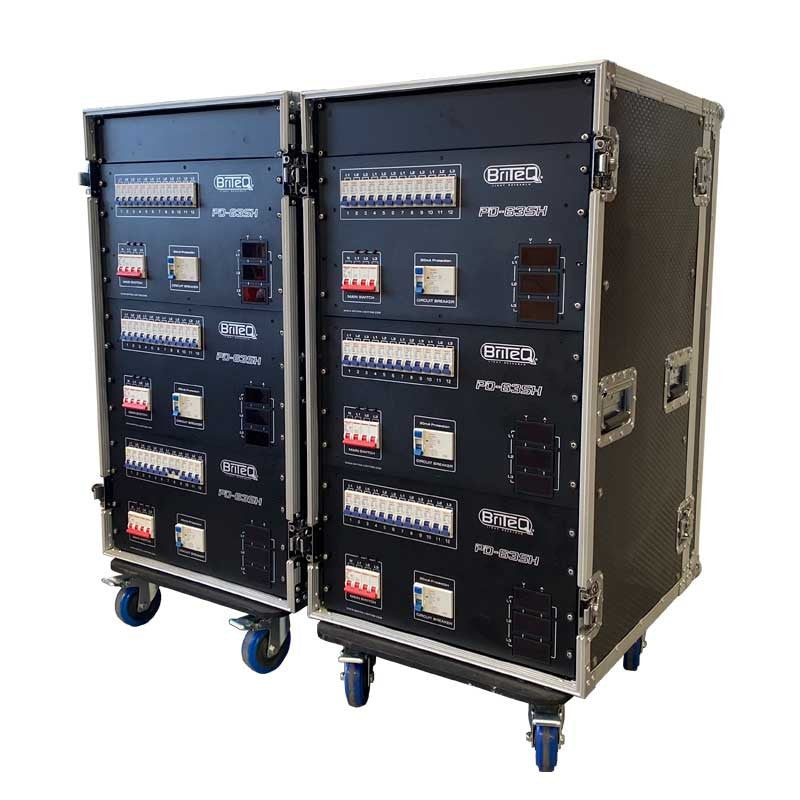

Totalmente. Tiene un diseño de chasis metálico extremadamente robusto adaptado al estándar de 19 pulgadas. Ocupa 6 unidades de rack (6U), lo que lo hace perfecto para ser atornillado de manera segura en el frontal de flightcases modulares o armarios de distribución técnica.

Descripción para proyectos

Distribuidor de energía trifásico en formato rack 19" de 6 unidades (6U). Alimentación de entrada de 400V y 50Hz mediante cable de 1,5 metros con conector CEE 63A de 5 pines (3P+N+T). Dispone de 12 salidas Schuko de 16A (4 por fase), 2 conectores industriales rectangulares Harting de 16 pines, 2 conectores industriales redondos Socapex de 19 pines y 1 salida de bypass CEE 63A (3P+N+T). Protección eléctrica compuesta por un interruptor magnetotérmico principal de 4 polos de 63A, un interruptor diferencial residual de 4 polos de 30 mA y protecciones magnetotérmicas individuales C16 bipolares (1P+N) en cada salida de 16A. Integra 3 voltímetros digitales y 3 amperímetros digitales de 3 dígitos independientes por fase, además de indicadores luminosos de presencia de fase. Chasis metálico con supresión de radiointerferencias incorporada. Dimensiones físicas de 48,20 x 26,60 x 32,60 cm y peso de 11,74 kg.
