Briteq BT-NODE 283 - Nodo Art-Net y sACN de alta velocidad con 8 puertos DMX XLR de 3 pines

Briteq BT-NODE 283 - Nodo Art-Net y sACN de alta velocidad con 8 puertos DMX XLR de 3 pines

El Briteq BT-NODE 283 es un avanzado nodo Art-Net y sACN de alta velocidad con 8 puertos DMX configurables, diseñado para gestionar, convertir y distribuir señales de control de iluminación profesional mediante redes Ethernet. Su arquitectura permite trabajar con múltiples universos DMX, ofreciendo una solución flexible para instalaciones fijas, espectáculos en directo, producciones audiovisuales y empresas de alquiler de equipos de iluminación.

Gracias a su compatibilidad con los protocolos Art-Net, sACN y DMX512, el BT-NODE 283 permite convertir señales de control entre redes IP y conexiones DMX convencionales. Sus ocho puertos XLR de 3 pines pueden configurarse individualmente como entradas o salidas, adaptándose a diferentes arquitecturas de iluminación sin necesidad de utilizar dispositivos independientes para cada función.

El equipo incorpora una interfaz web integrada para realizar la configuración desde un ordenador conectado a la red, además de una pantalla LCD gráfica de gran tamaño con codificador giratorio que permite consultar y modificar directamente los parámetros del dispositivo. La compatibilidad con DHCP, los ajustes predefinidos y las configuraciones personalizadas simplifican su integración en sistemas de control profesional.

Entre sus funciones avanzadas destacan la fusión de señales IP mediante modos HTP y LTP, el soporte RDM sobre Art-Net y el bypass Ethernet automático, que mantiene la continuidad de la conexión de red entre sus puertos Ethernet incluso cuando el equipo pierde alimentación eléctrica.

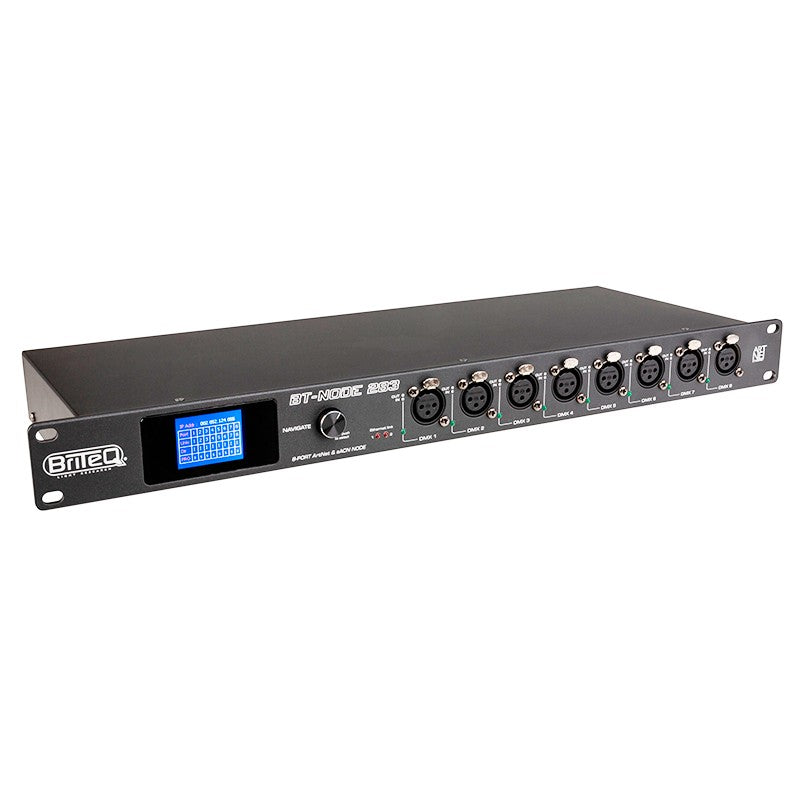

Construido en una carcasa metálica negra de 19 pulgadas y 1 unidad de rack (1U), el BT-NODE 283 está preparado para integrarse en racks de control, instalaciones técnicas y sistemas portátiles de iluminación. Incorpora conexiones de alimentación de entrada y salida compatibles con PowerCon, que permiten conectar varios equipos en cadena, y destaca por su consumo reducido de tan solo 7 W.

Características principales del Briteq BT-NODE 283

• Nodo Art-Net y sACN de alta velocidad: permite transmitir y convertir señales de control DMX mediante redes Ethernet profesionales.
• 8 puertos DMX configurables: cada conexión puede funcionar como entrada o salida según las necesidades del sistema.
• Conectores XLR de 3 pines: ocho conexiones DMX hembra situadas en el panel frontal.
• Conversión bidireccional: admite la conversión de Art-Net a DMX, DMX a Art-Net, sACN a DMX y DMX a sACN.
• Compatibilidad con DMX512: integración con consolas, controladores y dispositivos de iluminación que utilizan este protocolo.
• Modos de salida Single, HTP y LTP: selección del funcionamiento de cada puerto y combinación de señales procedentes de distintas fuentes.
• Fusión IP de universos: permite combinar información de control utilizando diferentes criterios de prioridad.
• Soporte RDM sobre Art-Net: compatibilidad con funciones de gestión remota de dispositivos RDM.
• Interfaz web integrada: configuración y supervisión desde un navegador en un ordenador conectado a la red.
• Pantalla LCD gráfica: visualización de parámetros de red, universos, protocolos y estado de los puertos.
• Codificador giratorio: navegación y ajuste de parámetros directamente desde el panel frontal.
• Configuraciones predefinidas: modos de funcionamiento preparados para diferentes conversiones y distribuciones DMX.
• Hasta 8 configuraciones personalizadas: posibilidad de guardar y recuperar ajustes específicos del usuario.
• Compatibilidad con DHCP: facilita la integración en entornos de red.
• 2 conexiones Ethernet RJ45 tipo EtherCON: conectividad de red 10/100 Mbit/s.
• Bypass Ethernet automático: mantiene la continuidad física del enlace Ethernet ante una pérdida de alimentación del nodo.
• Entrada y salida de alimentación compatibles con PowerCon: alimentación de 100-240 V CA, 50/60 Hz y posibilidad de conexión en cadena.
• Formato rack de 19 pulgadas: estructura compacta de 1U de altura.
• Consumo de 7 W: funcionamiento eficiente en aplicaciones profesionales.
• Uso en interiores: adecuado para instalaciones técnicas y sistemas de control protegidos de la intemperie.

Gestión avanzada de 8 universos DMX mediante Art-Net y sACN

El Briteq BT-NODE 283 permite gestionar hasta 8 conexiones DMX independientes, asignando individualmente su dirección de funcionamiento, protocolo y universo. Cuando los ocho puertos se utilizan como salidas, el dispositivo puede recibir ocho universos diferentes desde la red y convertirlos en señales DMX físicas.

Esta funcionalidad permite transportar múltiples universos de control a través de la infraestructura Ethernet y distribuirlos después a diferentes equipos de iluminación, reduciendo la necesidad de tender largas líneas DMX independientes desde el sistema de control principal.

Los puertos también pueden utilizarse como entradas para incorporar señales DMX convencionales a una red Art-Net o sACN. De esta forma, el dispositivo facilita la integración de controladores tradicionales en sistemas de iluminación basados en redes IP.

Configuración independiente de cada puerto DMX

Cada uno de los ocho puertos dispone de diferentes parámetros de funcionamiento que pueden ajustarse desde la pantalla frontal o la interfaz web:

• Dirección del puerto: entrada, salida o desactivado.
• Protocolo de red: selección entre Art-Net y sACN.
• Universo DMX: asignación del universo utilizado para la conversión.
• Modo Single: funcionamiento de salida sin fusión de señales.
• Modo HTP (Highest Takes Precedence): prioriza el valor más alto recibido para cada canal durante la fusión de señales.
• Modo LTP (Latest Takes Precedence): utiliza el valor correspondiente a la última actualización recibida.
• Frecuencia de transmisión: ajuste de la tasa de tramas DMX.
• Comportamiento ante pérdida de señal: mantenimiento del último valor, transmisión de valores cero o interrupción de la salida DMX.
• Parámetros RDM: configuración del intervalo de comunicación RDM.

Esta configuración individual proporciona una gran versatilidad para instalaciones con diferentes zonas de iluminación, controladores independientes y sistemas que requieren combinar varias fuentes DMX.

Modos predefinidos y configuraciones personalizadas

El BT-NODE 283 incorpora una selección de configuraciones predefinidas que permiten adaptar rápidamente el equipo a distintas necesidades de transmisión y distribución de señales.

• Art-Net a DMX 1-8: conversión de los universos Art-Net 1 a 8 en ocho salidas DMX.
• DMX a Art-Net 1-8: conversión de ocho entradas DMX en ocho universos Art-Net.
• sACN a DMX 1-8: conversión de los universos sACN 1 a 8 en señales DMX.
• DMX a sACN 1-8: transmisión de ocho entradas DMX mediante el protocolo sACN.
• DMX Split 1 a 7: distribución de una entrada DMX hacia siete salidas.
• DMX Split 2 x 1 a 3: creación de dos grupos independientes, cada uno con una entrada y tres salidas.
• Art-Net a DMX 9-16: conversión de los universos Art-Net 9 a 16.
• sACN a DMX 9-16: conversión de los universos sACN 9 a 16.
• 8 memorias de usuario: almacenamiento y recuperación de configuraciones personalizadas.

Estas opciones permiten utilizar el mismo equipo como nodo de conversión, interfaz DMX para red Ethernet o distribuidor de señales, según la configuración seleccionada.

Fusión de señales mediante HTP y LTP

El sistema de fusión IP del Briteq BT-NODE 283 permite gestionar información procedente de diferentes fuentes de control y combinarla en las salidas DMX mediante los modos HTP y LTP.

HTP (Highest Takes Precedence): selecciona el valor DMX más elevado de las fuentes recibidas. Es especialmente útil para combinar niveles de intensidad de iluminación cuando se utilizan varios controladores.

LTP (Latest Takes Precedence): prioriza la última actualización de valores recibida, ofreciendo una alternativa de gestión para parámetros que requieren un criterio de control diferente al del valor más elevado.

Estas funciones facilitan la integración de distintas fuentes de control en sistemas de iluminación profesional, ofreciendo mayor flexibilidad durante la programación y el funcionamiento de instalaciones complejas.

Control y supervisión mediante interfaz web y pantalla LCD

El BT-NODE 283 puede configurarse directamente desde el panel frontal mediante su pantalla LCD gráfica y codificador giratorio, sin necesidad de utilizar un ordenador para modificar los parámetros habituales.

También dispone de una interfaz web integrada a la que se puede acceder introduciendo la dirección IP del dispositivo en un navegador compatible. Desde esta interfaz es posible consultar y modificar los ajustes del nodo y supervisar su funcionamiento.

Entre los parámetros disponibles se encuentran la configuración de red, dirección IP, máscara de subred, puerta de enlace, asignación de universos, sentido de funcionamiento de los puertos, protocolo utilizado y opciones de salida DMX.

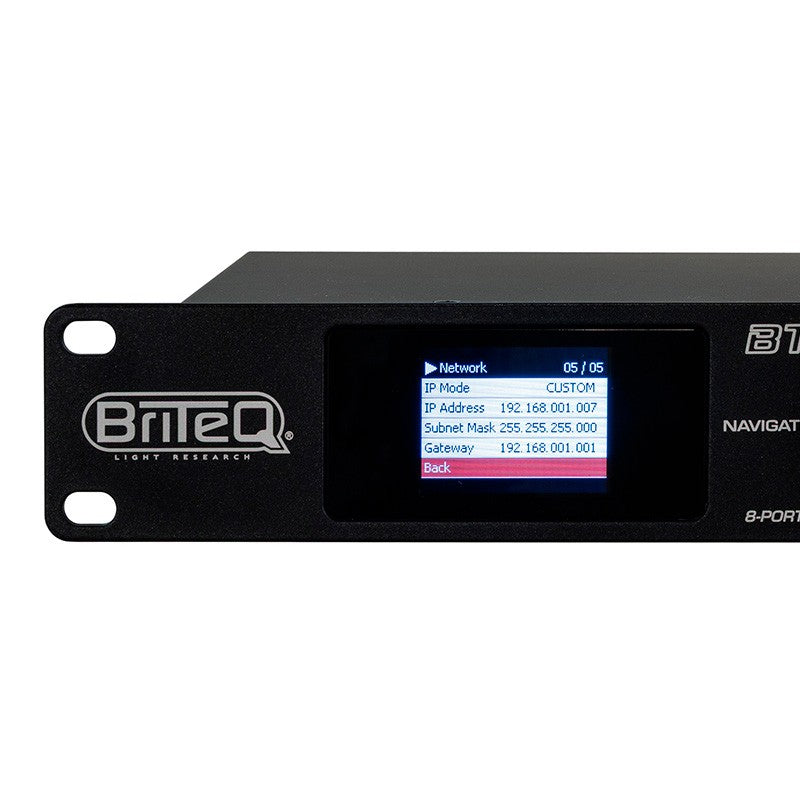

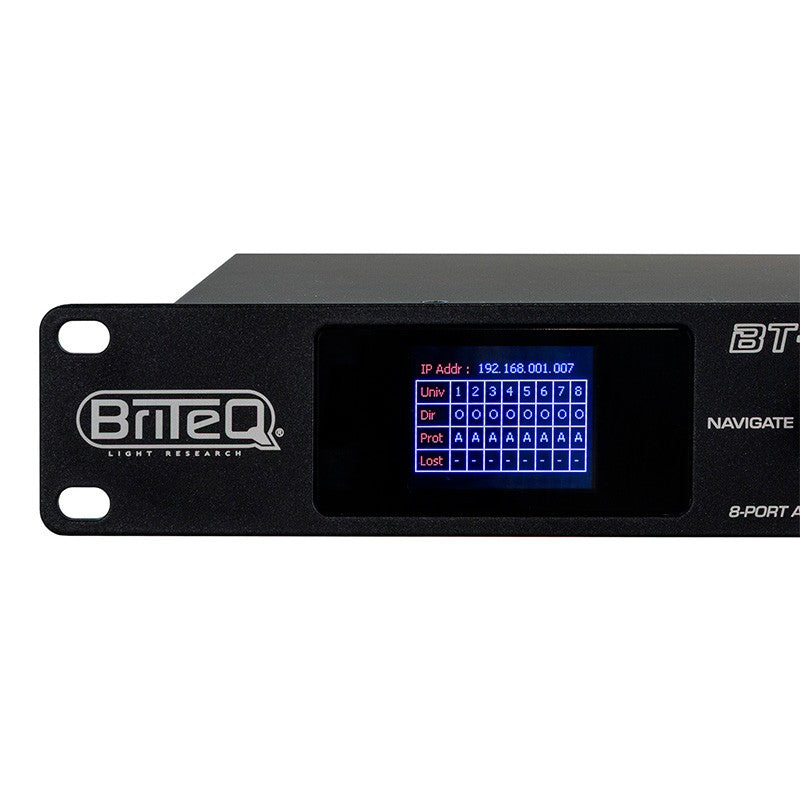

La pantalla del equipo permite consultar información relevante como la dirección IP, el universo asignado, el protocolo, el sentido de funcionamiento de cada puerto y su comportamiento ante pérdida de señal.

Conexiones Ethernet con bypass automático

El Briteq BT-NODE 283 incorpora dos conectores Ethernet RJ45 tipo EtherCON de 10/100 Mbit/s, que permiten su integración en infraestructuras de control de iluminación basadas en redes IP.

Una de sus características más destacadas es el bypass Ethernet automático ante fallos de alimentación. Cuando el nodo pierde suministro eléctrico, el sistema permite mantener la continuidad de la conexión Ethernet entre sus puertos de red, evitando que la interrupción de alimentación del propio nodo desconecte físicamente el enlace de otros dispositivos de la instalación.

Esta funcionalidad resulta especialmente útil en configuraciones de red encadenadas y sistemas profesionales donde se busca reducir las interrupciones de comunicación. El bypass mantiene el enlace de red, pero no sustituye la alimentación necesaria para que el propio nodo continúe generando o recibiendo señales DMX.

Conectividad RDM para sistemas de iluminación profesional

El equipo es compatible con RDM (Remote Device Management) sobre Art-Net, permitiendo su integración en entornos que utilizan este sistema de comunicación bidireccional para la gestión de dispositivos de iluminación compatibles.

La compatibilidad RDM facilita las tareas de configuración y mantenimiento de equipos que admiten este protocolo, reduciendo la necesidad de intervenir físicamente sobre cada dispositivo cuando el resto del sistema también es compatible.

Diseño profesional para rack de 19 pulgadas

El BT-NODE 283 presenta un diseño compacto de 482 x 44 x 167 mm, con una altura de una unidad de rack (1U) y un peso de 1,65 kg.

Su carcasa negra está concebida para su instalación en racks técnicos y sistemas de control profesional. Los ocho conectores DMX XLR de 3 pines están situados en el panel frontal, facilitando la identificación y conexión de las líneas de control.

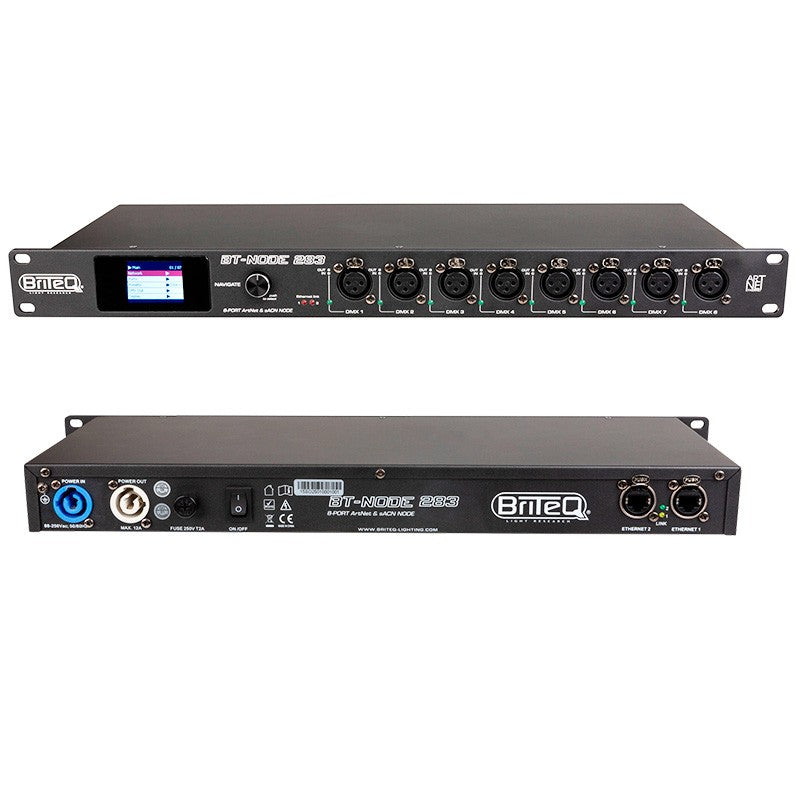

En el panel posterior se encuentran las conexiones Ethernet y las tomas de alimentación compatibles con PowerCon. El equipo admite alimentación universal de 100 a 240 V CA, 50/60 Hz, e incorpora entrada y salida de corriente para facilitar la distribución eléctrica entre varios dispositivos compatibles.

El paquete incluye cuatro patas pequeñas que pueden instalarse opcionalmente en la carcasa para utilizar el equipo sobre una superficie plana.

Beneficios del Briteq BT-NODE 283

• Mayor flexibilidad de control: permite configurar cada uno de los ocho puertos como entrada o salida según las necesidades de cada montaje.
• Integración de sistemas DMX y Ethernet: facilita la comunicación entre equipos de control tradicionales y redes Art-Net o sACN.
• Reducción del cableado DMX: permite transportar múltiples universos mediante una infraestructura de red y distribuir las señales cerca de los dispositivos de iluminación.
• Adaptación a distintos montajes: sus modos predefinidos y configuraciones personalizadas permiten reutilizar el equipo en diferentes instalaciones.
• Gestión de múltiples fuentes: las funciones HTP y LTP permiten combinar información de control.
• Continuidad del enlace Ethernet: incorpora bypass automático ante pérdidas de alimentación.
• Configuración accesible: ofrece control desde navegador web o directamente mediante el panel LCD.
• Integración en racks: ocupa una sola unidad de altura en racks estándar de 19 pulgadas.
• Conexión eléctrica simplificada: incorpora entrada y salida compatibles con PowerCon.
• Consumo reducido: requiere únicamente 7 W durante su funcionamiento.

Aplicaciones y casos de uso

• Teatros y auditorios: distribución y conversión de universos DMX para sistemas de iluminación escénica.
• Conciertos y festivales: conexión de consolas y controladores de iluminación a redes Art-Net y sACN.
• Empresas de alquiler de iluminación: configuración flexible para distintos eventos, producciones y montajes.
• Estudios de televisión y producción audiovisual: integración de sistemas DMX con infraestructuras de control Ethernet.
• Discotecas y salas de espectáculos: gestión de diferentes zonas de iluminación mediante múltiples universos.
• Instalaciones arquitectónicas: distribución de señales de control en sistemas de iluminación técnica y decorativa.
• Centros de convenciones y espacios polivalentes: adaptación a diferentes configuraciones de iluminación y fuentes de control.
• Museos y exposiciones: integración de dispositivos DMX en sistemas de control de iluminación centralizados.
• Racks de distribución DMX: conversión y distribución de señales para instalaciones profesionales.

Preguntas frecuentes sobre el Briteq BT-NODE 283

¿Cuántos universos DMX puede gestionar el Briteq BT-NODE 283?

Dispone de ocho puertos DMX configurables individualmente. Cuando se configuran como salidas independientes, puede convertir ocho universos Art-Net o sACN en ocho líneas DMX físicas. Cada universo DMX512 dispone de hasta 512 canales de control.

¿Los ocho puertos DMX pueden funcionar como entradas y salidas?

Sí. Cada puerto puede configurarse individualmente como entrada, salida o desactivado, permitiendo diferentes combinaciones de funcionamiento.

¿Qué diferencia existe entre el BT-NODE 283 y el BT-NODE 285?

La diferencia principal es el tipo de conector DMX. El BT-NODE 283 utiliza conectores XLR de 3 pines, mientras que el BT-NODE 285 incorpora conectores XLR de 5 pines. Ambos modelos comparten las principales funciones de conversión Art-Net, sACN y DMX.

¿Se pueden utilizar los puertos XLR como entradas DMX?

Sí. Todos los puertos XLR físicos son conectores hembra y pueden configurarse como entradas. Para conectar directamente una salida DMX convencional mediante determinados cables puede ser necesario utilizar un adaptador XLR macho-macho, tal como indica el fabricante.

¿Puede utilizarse como splitter DMX?

Sí. Incorpora configuraciones predefinidas para distribuir una entrada DMX hacia siete salidas o para crear dos grupos independientes de una entrada y tres salidas cada uno.

¿Es compatible con Art-Net y sACN?

Sí. El BT-NODE 283 permite trabajar con ambos protocolos de red y convertir señales entre Art-Net, sACN y DMX.

¿Permite combinar señales procedentes de diferentes controladores?

Sí. Dispone de funciones de fusión IP mediante modos HTP y LTP, que permiten combinar información de distintas fuentes de control según el criterio seleccionado.

¿Puede configurarse sin utilizar un ordenador?

Sí. El equipo incorpora una pantalla LCD gráfica y un codificador giratorio para consultar y modificar los parámetros directamente desde el dispositivo.

¿Qué sucede si se pierde la señal DMX?

El dispositivo permite configurar diferentes comportamientos ante una pérdida de señal: mantener el último valor transmitido, enviar valores cero o detener la transmisión DMX.

¿Qué sucede si se interrumpe la alimentación eléctrica?

El bypass Ethernet automático mantiene la continuidad física de la conexión de red entre los puertos Ethernet. Sin embargo, el nodo necesita alimentación para continuar procesando y transmitiendo señales DMX.

¿Se puede instalar en un rack estándar?

Sí. Su carcasa está diseñada para racks de 19 pulgadas y ocupa una altura de 1U.

¿Es adecuado para exteriores?

Está diseñado para su utilización en interiores. Cuando se utilice en eventos al aire libre deberá instalarse en un espacio o alojamiento debidamente protegido de la lluvia, la humedad y otros agentes ambientales.

Contenido del paquete

• 1 nodo Briteq BT-NODE 283 con 8 puertos DMX XLR de 3 pines.
• 1 manual de usuario.
• 1 cable de alimentación Schuko a PowerCon compatible.
• 4 patas pequeñas para instalación opcional sobre la carcasa.

Descripción para proyectos

Nodo de conversión y distribución de señales de control de iluminación Briteq BT-NODE 283, compatible con protocolos Art-Net, sACN y DMX512. Equipado con 8 puertos DMX XLR hembra de 3 pines configurables individualmente como entrada o salida, modos de salida Single, HTP y LTP, fusión IP de universos y compatibilidad RDM sobre Art-Net. Configuración mediante interfaz web integrada y pantalla LCD gráfica con codificador giratorio. Incluye configuraciones predefinidas y 8 memorias personalizables, soporte DHCP, 2 puertos Ethernet RJ45 tipo EtherCON 10/100 Mbit/s con bypass automático ante pérdida de alimentación y conexiones de entrada y salida eléctrica compatibles con PowerCon. Alimentación de 100-240 V CA, 50/60 Hz, consumo de 7 W. Carcasa negra de 19 pulgadas y 1U de altura, dimensiones de 482 x 44 x 167 mm y peso de 1,65 kg. Equipo diseñado para uso en interiores.
