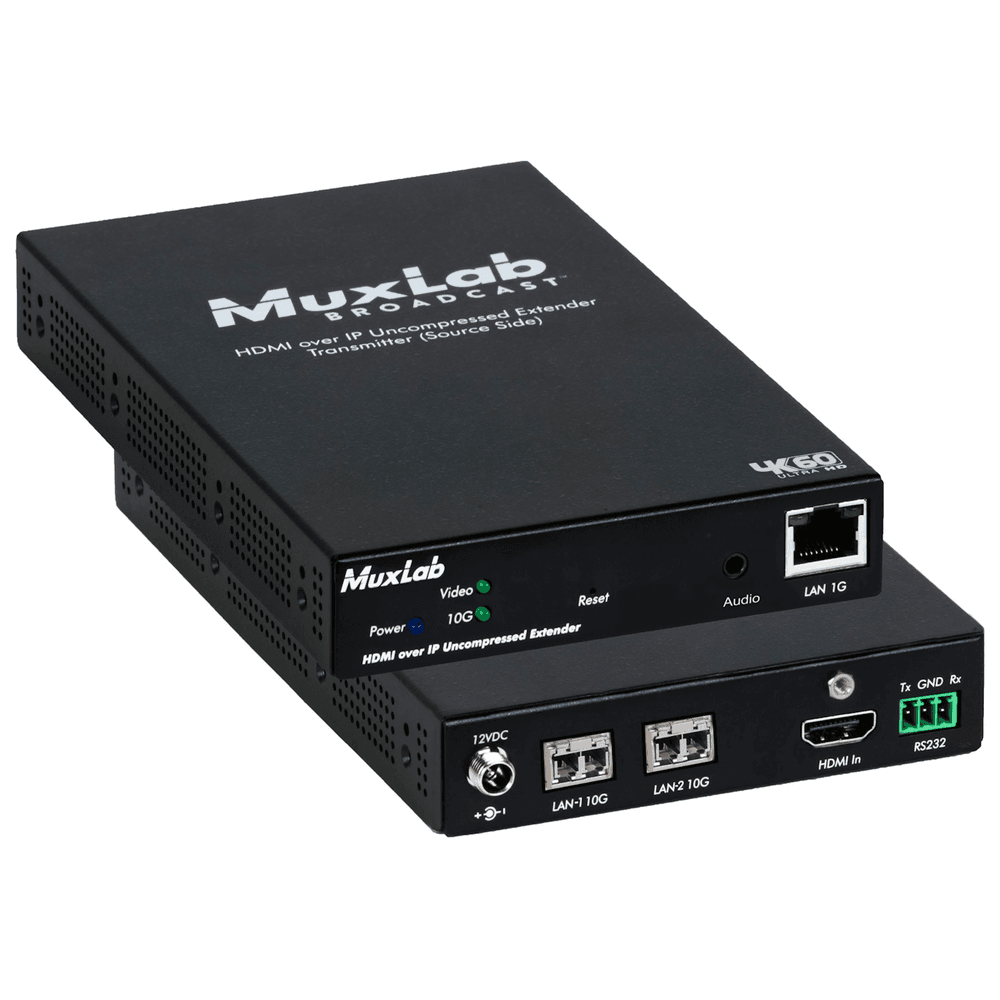

MuxLab 500774-TX-MM - Transmisor Gateway HDMI 2.0 a ST2110 sobre IP sin compresión

MuxLab 500774-TX-MM - Transmisor Gateway HDMI 2.0 a ST2110 sobre IP sin compresión

El MuxLab 500774-TX-MM es un conversor de pasarela (gateway) de alto rendimiento diseñado para integrar fuentes de vídeo HDMI 2.0 en infraestructuras de broadcast profesionales basadas en el estándar SMPTE ST 2110. Este transmisor captura una señal HDMI y la convierte en un flujo de vídeo sobre IP sin comprimir, permitiendo su distribución a través de una red Ethernet de 10 Gbps con una calidad de imagen impecable y una latencia prácticamente nula. Es la solución ideal para utilizar equipos audiovisuales de consumo o prosumer, como cámaras, ordenadores o reproductores multimedia, en entornos de producción en directo, estudios de televisión y otras aplicaciones críticas donde la fiabilidad y la calidad son indispensables.

Gracias a su capacidad para transmitir vídeo 4K UHD a 60 Hz sin ningún tipo de compresión, el 500774-TX-MM preserva cada detalle y la profundidad de color de la señal original. Utilizando fibra óptica multimodo, es capaz de enviar estas señales a largas distancias, alcanzando hasta 300 metros con cable OM3 y hasta 400 metros con cable OM4. Esta capacidad lo convierte en una herramienta versátil y potente para sistemas de distribución de vídeo a gran escala, superando las limitaciones de los sistemas de cableado tradicionales.

Características principales

• Conversión Nativa a ST 2110: Transforma señales de fuentes HDMI 2.0 en flujos de vídeo sobre IP totalmente compatibles con el estándar profesional SMPTE ST 2110.
• Calidad de Vídeo sin Comprimir: Soporta resoluciones de hasta 4K UHD (3840x2160) a 60 Hz, manteniendo la integridad de la señal original sin introducir artefactos de compresión.
• Transmisión de Larga Distancia: Extiende la señal de vídeo a través de fibra óptica multimodo, alcanzando hasta 300 metros con cable OM3 y hasta 400 metros con cable OM4.
• Latencia Cero: La transmisión sin compresión asegura una latencia prácticamente nula, un factor crucial para producción en directo, control KVM y otras aplicaciones interactivas.
• Redundancia de Red Avanzada: Es compatible con el estándar SMPTE ST-2022-7, que permite una conmutación "hitless" entre dos rutas de red independientes para una fiabilidad a prueba de fallos.
• Conectividad Profesional: Equipado con dos puertos SFP+ para la red principal de 10 Gbps y un puerto RJ45 adicional de 1 Gbps para control y conexión de otros dispositivos en red.
• Gestión y Control Flexibles: Se puede administrar a través de su interfaz web integrada, mediante una API REST o integrarse en sistemas de gestión NMOS para el descubrimiento y la conexión automática de dispositivos.
• Paso de Control Serie: Incluye un puerto RS232 que permite el control remoto de dispositivos finales como proyectores, pantallas o matrices de vídeo.

Beneficios del producto

• Integración Fluida en Broadcast: Permite utilizar cámaras, ordenadores y otros dispositivos con salida HDMI en un ecosistema profesional ST 2110, optimizando costes sin sacrificar compatibilidad ni rendimiento.
• Máxima Fiabilidad para Entornos Críticos: La redundancia de red ST-2022-7 asegura que la transmisión no se interrumpa, un requisito indispensable en eventos en vivo, informativos y retransmisiones de importancia.
• Escalabilidad y Flexibilidad Superiores: Al basarse en IP, permite construir sistemas de distribución de vídeo tan grandes y complejos como su red lo permita, superando las limitaciones de tamaño y distancia de las matrices de conmutación tradicionales.
• Calidad de Imagen Intacta: Es la elección perfecta para entornos donde la precisión del color y el detalle son primordiales, como la postproducción de vídeo, el diagnóstico por imagen médica o la visualización de datos complejos.

Casos de uso

Este transmisor es ideal para una amplia gama de aplicaciones profesionales, entre las que se incluyen:

• Estudios de televisión y unidades móviles de retransmisión.
• Salas de control, centros de operaciones de red (NOC) y entornos de simulación.
• Integración de equipos médicos con salida HDMI en redes de visualización para quirófanos y salas de diagnóstico.
• Eventos en directo a gran escala, conciertos e instalaciones complejas de señalización digital.
• Auditorios universitarios, palacios de congresos y centros de convenciones para la distribución de vídeo a múltiples puntos.

Preguntas frecuentes

¿Qué es el estándar SMPTE ST 2110?
Es un conjunto de estándares de la Society of Motion Picture and Television Engineers (SMPTE) para el transporte de esencias separadas (vídeo, audio y datos) sobre redes IP, utilizado principalmente en la industria del broadcast para lograr una mayor flexibilidad y eficiencia.

¿Este transmisor comprime la señal de vídeo?
No, el 500774-TX-MM transmite la señal HDMI de forma totalmente sin comprimir. Esto garantiza la máxima calidad de imagen posible y una latencia casi inexistente.

¿Qué tipo de switch de red se necesita?
Se requiere un conmutador de red (switch) de nivel profesional con puertos de 10 Gbps (SFP+) y que soporte la gestión de tráfico de multidifusión (multicast) a través de protocolos como IGMP Snooping.

¿Necesito un receptor específico para este equipo?
Sí, para recibir y decodificar la señal de vuelta a HDMI se necesita un receptor compatible de la misma serie, como el MuxLab 500774-RX-MM.

Descripción para proyectos

Transmisor y convertidor de pasarela para señales HDMI 2.0 a SMPTE ST2110 sobre IP. Soporta resoluciones hasta 4K UHD (3840x2160) a 60 Hz sin compresión. Dispone de una entrada HDMI, dos puertos SFP+ para red 10Gbps con redundancia ST-2022-7 y un puerto de control RJ45 de 1Gbps. El alcance de transmisión sobre fibra multimodo es de 300 m (OM3) o 400 m (OM4). Incluye puerto serie RS232 para control de dispositivos. Alimentación externa con un consumo nominal de 15 W. Dimensiones: 111 x 175 x 25 mm. Peso: 700 g.
