MuxLab IMU-500734-SM80 - Kit Extensor 6G-SDI sobre Fibra Óptica Monomodo 80 km

MuxLab IMU-500734-SM80 - Kit Extensor 6G-SDI sobre Fibra Óptica Monomodo 80 km

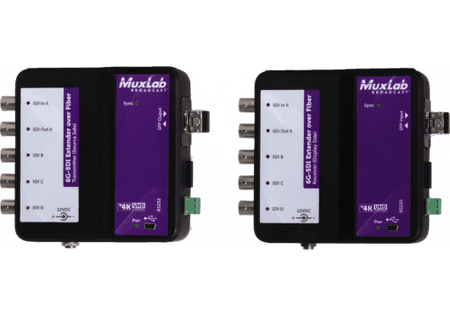

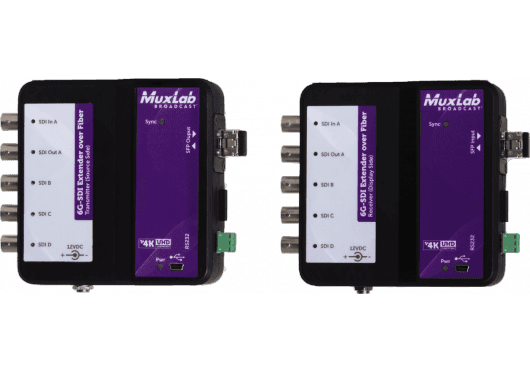

El MuxLab IMU-500734-SM80 es un kit extensor de nivel profesional diseñado para la transmisión de señales de vídeo digital SDI a través de distancias extremas. Este sistema, compuesto por un transmisor y un receptor, permite enviar señales 6G-SDI, 3G-SDI y HD/SD-SDI sobre un único hilo de fibra óptica monomodo hasta 80 kilómetros sin ninguna degradación en la calidad de la señal. Es la solución definitiva para aplicaciones de broadcast, producción de eventos en vivo y sistemas audiovisuales a gran escala donde la integridad de la señal y la fiabilidad son críticas.

Este versátil kit no solo transmite una señal principal, sino que también funciona como multiplexor y demultiplexor. Puede gestionar una señal 6G-SDI de ultra alta definición (UHD 4K a 30Hz), dos señales 3G-SDI o hasta cuatro señales HD-SDI de forma simultánea a través de un único cable de fibra. Adicionalmente, incorpora un canal de retorno que permite enviar señales de control o datos en la dirección opuesta, añadiendo una capa extra de funcionalidad para la gestión remota de equipos. Gracias a la tecnología de re-clocking integrada, el jitter se elimina y la señal se regenera, garantizando una transmisión robusta y estable en todo momento.

Características Principales

• Transmisión de Larga Distancia: Envía señales SDI a una distancia máxima de 80 km utilizando un solo cable de fibra óptica monomodo (SMF).
• Soporte Multi-Formato: Compatible con los principales estándares SDI, incluyendo 6G-SDI, 3G-SDI, HD-SDI y SD-SDI, soportando resoluciones de hasta 4K UHD a 30Hz.
• Función Multiplexor/Demultiplexor: Capaz de combinar (multiplexar) hasta cuatro señales 3G/HD-SDI en el transmisor y separarlas (demultiplexar) en el receptor.
• Canal de Retorno Integrado: Incluye un canal de datos de retorno para la transmisión de señales de control, tally u otra información en sentido inverso a la señal de vídeo principal.
• Re-clocking de Señal: La tecnología de resincronización (re-clocking) integrada en las salidas SDI regenera la señal, eliminando el jitter y asegurando la máxima calidad en cascadas de equipos.
• Inmunidad a Interferencias: La transmisión por fibra óptica ofrece una inmunidad total a las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), garantizando una señal limpia en cualquier entorno.
• Diseño Robusto: Construido con una carcasa metálica resistente, ideal para instalaciones fijas y aplicaciones móviles exigentes.

Beneficios del Producto

Para los profesionales del sector audiovisual y broadcast, el MuxLab IMU-500734-SM80 elimina las barreras de la distancia. Permite conectar cámaras, matrices, mezcladores y monitores ubicados en puntos remotos, como en un campus universitario, un estadio deportivo o incluso entre edificios de diferentes ciudades, con la confianza de que la señal llegará con la máxima fidelidad. Su capacidad para consolidar múltiples flujos de vídeo en un solo cable de fibra simplifica drásticamente las infraestructuras de cableado complejas, reduciendo costes, tiempo de instalación y posibles puntos de fallo. La fiabilidad 24/7 y la integridad de la señal lo convierten en una inversión segura para cualquier flujo de trabajo crítico.

Casos de Uso

• Broadcast y Producción de TV: Enlace entre unidades móviles y el estudio central o para conectar cámaras en localizaciones remotas.
• Eventos en Vivo: Ideal para conciertos, festivales y eventos deportivos donde las cámaras y las pantallas se encuentran a grandes distancias del control de realización.
• Instalaciones AV Corporativas y Educativas: Conexión de quirófanos, auditorios y salas de conferencias en grandes complejos hospitalarios o campus universitarios.
• Post-producción: Enlace de salas de edición con salas de máquinas o servidores de contenido ubicados en otras áreas del edificio.
• Sistemas de Videovigilancia Avanzada: Transmisión de vídeo de alta resolución desde cámaras de seguridad perimetrales a un centro de monitorización centralizado.

Preguntas Frecuentes

¿Qué tipo de cable de fibra óptica se necesita?
Este kit requiere un cable de fibra óptica monomodo (Single-Mode Fiber - SMF) con conectores LC. Para alcanzar la distancia máxima de 80 km, se recomienda utilizar un cable de buena calidad.

¿Soporta vídeo 4K?
Sí, soporta resoluciones de hasta 4K UHD (3840x2160) a 30Hz a través del estándar 6G-SDI.

¿El kit es "Plug and Play"?
Sí, el sistema está diseñado para una instalación sencilla. Simplemente conecte las fuentes SDI y el cable de fibra entre el transmisor y el receptor, y el sistema estará operativo sin necesidad de configuración de software.

¿Qué incluye el paquete?
El paquete incluye la unidad transmisora (Tx), la unidad receptora (Rx) y sus correspondientes fuentes de alimentación. El cable de fibra óptica no está incluido.

Descripción para proyectos

Kit extensor de vídeo profesional modelo IMU-500734-SM80, compuesto por un módulo transmisor y un receptor para la transmisión de señales SDI sobre un único hilo de fibra óptica monomodo (SMF) hasta 80 km. Soporta estándares 6G-SDI, 3G-SDI, HD-SDI y SD-SDI con resoluciones de hasta 4K a 30Hz. El sistema cuenta con función de multiplexación para hasta cuatro canales HD-SDI, un canal de retorno y tecnología de re-clocking en las salidas SDI para regeneración de la señal. Dispone de conectores BNC para SDI y conectores LC para la fibra óptica. Carcasa metálica robusta. Incluye fuentes de alimentación de 5V DC.
