MuxLab 500734-SM10 - Kit Extensor 6G-SDI sobre Fibra Óptica Monomodo con Canal de Retorno (10 km)

MuxLab 500734-SM10 - Kit Extensor 6G-SDI sobre Fibra Óptica Monomodo con Canal de Retorno (10 km)

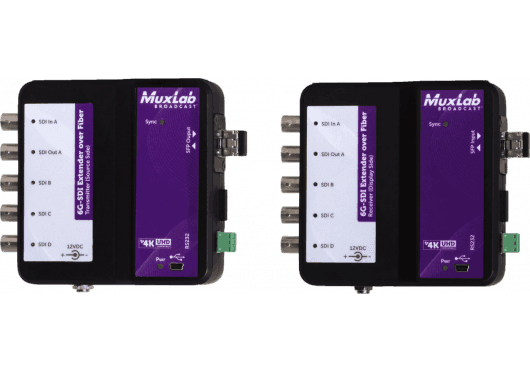

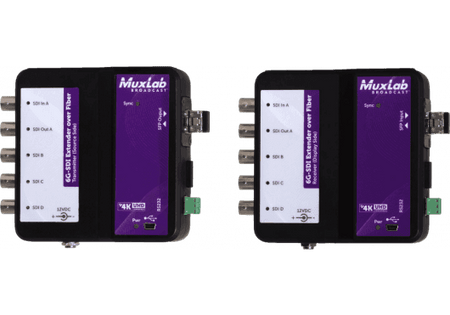

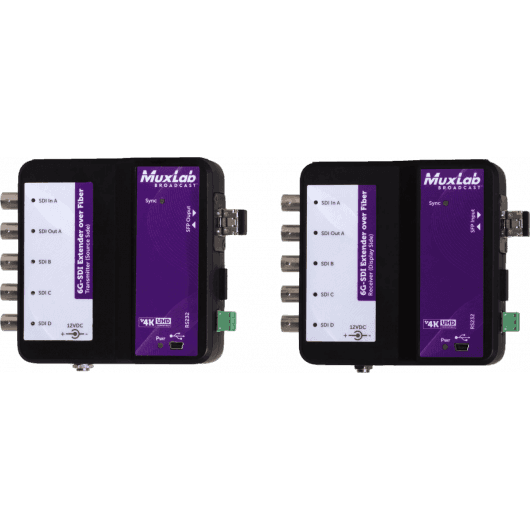

El kit extensor MuxLab 500734-SM10 es una solución profesional y robusta diseñada para la transmisión de señales de vídeo 6G-SDI, 3G-SDI y HD-SDI a largas distancias sobre un único cable de fibra óptica monomodo (Single-Mode). Este sistema de alto rendimiento, compuesto por un transmisor y un receptor, permite extender señales de vídeo con resoluciones de hasta 4K a 30 Hz a una distancia máxima de 10 kilómetros, manteniendo una calidad de imagen impecable y sin latencia. Gracias al uso de la fibra óptica, la transmisión es completamente inmune a las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), garantizando una señal estable y fiable en entornos exigentes como estudios de broadcast, producciones en directo, estadios o instalaciones médicas.

Además de su canal principal de transmisión, este kit incorpora un valioso canal de retorno que opera a una velocidad de hasta 3G-SDI. Esta funcionalidad bidireccional permite enviar una señal de vídeo secundaria desde la ubicación del receptor de vuelta al transmisor, ideal para monitorización, teleprompter o control de cámaras. El dispositivo cuenta con tecnología de re-clocking (resincronización) de la señal SDI en ambas unidades, lo que regenera la señal y elimina el jitter para asegurar una transmisión de la más alta calidad, incluso en cascada con otros equipos. Su diseño plug-and-play facilita una instalación rápida y sencilla sin necesidad de configuración de software.

Características Principales

• Soporte Multi-Rate SDI: Compatible con los estándares 6G-SDI, 3G-SDI y HD-SDI para una amplia compatibilidad con equipos profesionales.
• Alta Resolución de Vídeo: Transmite vídeo con resoluciones de hasta 4K (3840x2160) a 30 Hz, además de soportar 1080p y 720p a 60 Hz.
• Extensión a Larga Distancia: Alcanza una distancia de transmisión de hasta 10 kilómetros (33,000 pies) utilizando un solo hilo de fibra óptica monomodo (SMF).
• Canal de Retorno Integrado: Incluye un canal de retorno 3G-SDI que permite la transmisión de una señal de vídeo desde el receptor hacia el transmisor.
• Tecnología de Re-clocking: Ambas unidades (transmisor y receptor) regeneran la señal para eliminar el jitter y asegurar una calidad de transmisión óptima.
• Inmunidad a Interferencias: La transmisión por fibra óptica protege la señal contra cualquier tipo de interferencia electromagnética (EMI) o de radiofrecuencia (RFI).
• Conectividad Profesional: Equipado con conectores BNC para SDI y conectores LC para la fibra óptica, garantizando una conexión segura y estándar en la industria.
• Diseño Plug and Play: No requiere configuración ni software, permitiendo una instalación inmediata y sin complicaciones.

Beneficios del Producto

Este kit extensor está diseñado para profesionales que no pueden permitirse comprometer la calidad de la señal. Al utilizar una única fibra óptica, se simplifica drásticamente el cableado en comparación con las soluciones basadas en cobre, reduciendo costes y posibles puntos de fallo en instalaciones complejas. La inmunidad total a las interferencias asegura que la señal de vídeo llegue a su destino sin degradación, algo crítico en entornos de broadcast y eventos en vivo. El canal de retorno añade una versatilidad excepcional, eliminando la necesidad de un segundo extensor para señales de monitorización o control.

Casos de Uso

El MuxLab 500734-SM10 es la herramienta perfecta para una variedad de aplicaciones profesionales, incluyendo:

• Producción de Eventos en Vivo: Conexión de cámaras 4K a unidades móviles o salas de control en estadios, conciertos y festivales.
• Estudios de Televisión y Broadcast: Enlace fiable entre el plató y la sala de postproducción o control maestro, eliminando las limitaciones de distancia del cable coaxial.
• Instalaciones Médicas: Transmisión de imágenes de alta resolución desde quirófanos o salas de diagnóstico a salas de visualización o grabación.
• Sistemas de Videovigilancia y Seguridad: Extensión de señales de cámaras de alta calidad en campus universitarios, aeropuertos o grandes complejos industriales.
• Entornos Corporativos y Educativos: Conexión de fuentes de vídeo en grandes auditorios, salas de conferencias o para producciones de e-learning.

Preguntas Frecuentes

¿Qué tipo de cable de fibra óptica se necesita?
Este kit requiere un cable de fibra óptica monomodo (Single-Mode Fiber o SMF) terminado con conectores LC. No es compatible con fibra multimodo (OM1/OM2/OM3/OM4).

¿El kit incluye el transmisor y el receptor?
Sí, se trata de un kit completo que incluye tanto la unidad transmisora (Tx) como la unidad receptora (Rx), junto con sus respectivas fuentes de alimentación.

¿Las señales de audio embebido en SDI son transmitidas?
Sí, el extensor transmite la señal SDI completa, incluyendo hasta 16 canales de audio embebido y otros datos ANC (Ancillary Data), sin ninguna alteración.

¿Qué significa "re-clocking"?
El re-clocking es un proceso que regenera la señal SDI a su forma original, eliminando el jitter (pequeñas desviaciones de temporización) que puede acumularse al pasar por cables largos o múltiples dispositivos. Esto asegura una señal más limpia y estable.

Descripción para proyectos

Kit extensor de vídeo profesional modelo 500734-SM10 para transmisión de señales Multi-Rate 6G-SDI, 3G-SDI y HD-SDI sobre un único hilo de fibra óptica monomodo (SMF). El kit consta de un transmisor y un receptor, soportando una distancia máxima de 10 km. Admite resoluciones de vídeo de hasta 4K (3840x2160) a 30 Hz. Incluye un canal de retorno con capacidad 3G-SDI. Ambas unidades integran tecnología de re-clocking para la regeneración de la señal. Conectores de entrada/salida SDI de tipo BNC y conectores de fibra óptica de tipo LC. El sistema es plug-and-play y se alimenta mediante fuentes de alimentación externas de 5VDC.
