MuxLab 500734 - Kit de extensión 6G-SDI sobre fibra óptica OM4 con canal de retorno

MuxLab 500734 - Kit de extensión 6G-SDI sobre fibra óptica OM4 con canal de retorno

El MuxLab 500734 es una solución de ingeniería avanzada diseñada específicamente para el entorno de radiodifusión profesional y producción de vídeo de alta gama. Este kit extensor permite transmitir señales de vídeo SDI de ultra alta definición (hasta 4K a 30Hz mediante el protocolo 6G-SDI) a través de distancias que el cableado de cobre convencional no puede alcanzar, manteniendo una integridad de señal absoluta y libre de latencia.

Su característica más destacada es la capacidad de gestionar un ancho de banda total de 9 Gbps, lo que permite configuraciones versátiles y bidireccionales. A diferencia de los extensores unidireccionales simples, este equipo ofrece un canal de retorno real. Esto significa que puede enviar la señal principal de cámara (Master) hacia la sala de control mientras recibe simultáneamente señales de retorno (como vídeo de referencia, teleprompter o señal de programa) y datos de control a través del mismo enlace de fibra.

Diseñado para trabajar con fibra óptica multimodo OM4, este sistema garantiza un alcance operativo de hasta 400 metros, ideal para eventos en vivo, estadios o interconexión entre estudios. Además, incorpora puertos SDI configurables que se adaptan automáticamente, permitiendo mezclar diferentes estándares (por ejemplo, una señal 6G-SDI en una dirección y una señal 3G-SDI en la opuesta) para satisfacer las necesidades específicas de cada rodaje.

Características principales

• Transmisión de largo alcance: Soporta distancias de hasta 400 metros utilizando fibra óptica multimodo OM4 (y hasta 300 metros con OM3).
• Soporte 6G-SDI y 4K: Capaz de manejar resoluciones de hasta 4K (3840x2160) a 30fps, compatible también con estándares HD-SDI y 3G-SDI.

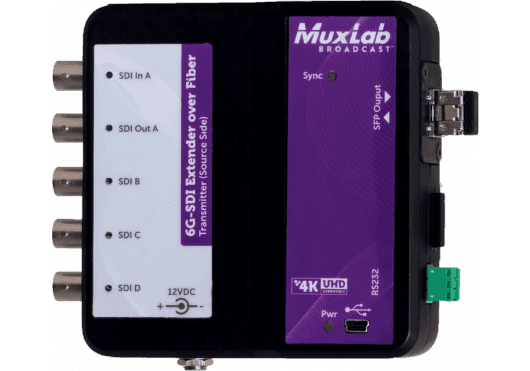

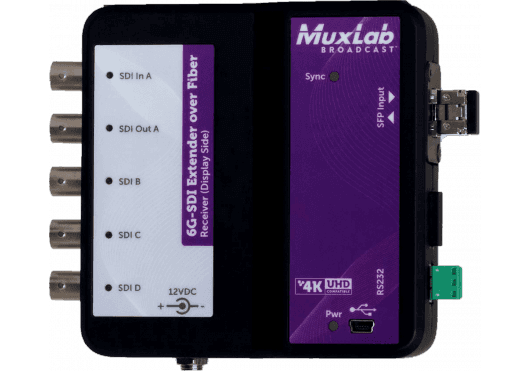

• Puertos SDI flexibles: Dispone de conectores BNC configurables que permiten gestionar múltiples combinaciones de señales de entrada y salida simultáneamente (hasta 5 puertos BNC físicos para configuraciones mixtas).
• Canal de retorno y Control: Facilita el envío de vídeo de retorno para monitorización y cuenta con paso de señal RS-232, esencial para el control de cámaras (CCU), luces Tally y gestión remota.
• Ancho de banda de 9 Gbps: Permite la transmisión simultánea de múltiples flujos de datos (ej. una señal 6G + una 3G, o combinaciones de señales HD) sin compresión.
• Diseño robusto: Carcasa de aluminio fundido preparada para el uso intensivo en campo y montaje en rigs de cámara.

Beneficios para el profesional de broadcast

Este extensor elimina la complejidad de tirar múltiples cables coaxiales largos que sufren atenuación. Al centralizar vídeo, retorno y control en un solo enlace de fibra, se simplifica drásticamente el despliegue en campo. La inmunidad de la fibra óptica a las interferencias electromagnéticas garantiza que la señal llegue limpia incluso en entornos con mucho "ruido" eléctrico, como escenarios con grandes sistemas de iluminación.

Casos de uso

• Producción de eventos en vivo: Conexión de cámaras en escenarios alejados a la unidad móvil (OB Van) con capacidad de control total (CCU) y Tally.
• Estudios de televisión: Enlaces entre diferentes platós o salas de control situadas en alas opuestas de un edificio.
• Seguridad y vigilancia: Transmisión de señales de cámaras 4K de alta fidelidad a centros de monitoreo distantes.
• Campus universitarios y corporativos: Distribución de señal de vídeo para auditorios y salas de conferencias.

Preguntas frecuentes

¿El kit incluye el transmisor y el receptor?

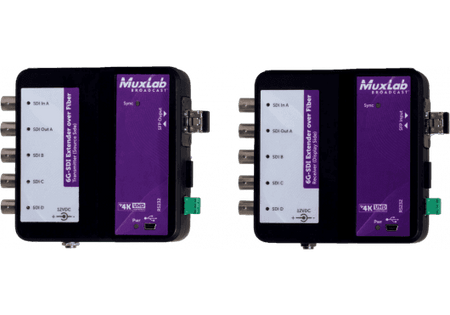

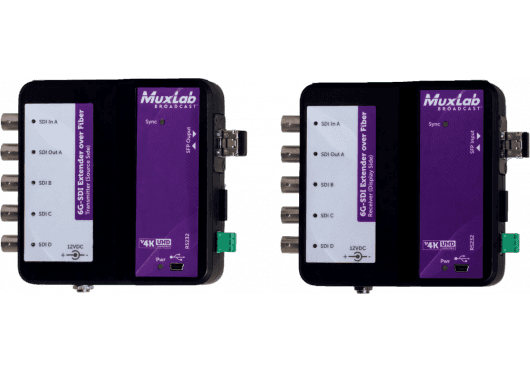

Sí, es un kit completo punto a punto que incluye ambas unidades para establecer el enlace.

¿Puedo usarlo para controlar la cámara remotamente?
Sí, gracias a su puerto RS-232 pasante, puede conectar controladores de cámara (RCP/OCP) para gestionar el diafragma, color y otros parámetros desde la sala de control.

¿Qué tipo de conector de fibra utiliza?
El equipo utiliza módulos SFP con conectores tipo LC (Duplex) para la conexión de fibra óptica.

¿Es compatible con cámaras que solo son HD o 3G?
Totalmente. El sistema detecta y se ajusta automáticamente a señales SD-SDI, HD-SDI, 3G-SDI y 6G-SDI.

Descripción para proyectos

Extensor de señal de vídeo digital SDI sobre fibra óptica multimodo con capacidad de transmisión bidireccional. Soporta el estándar 6G-SDI para resoluciones hasta 4K (3840x2160 @ 30Hz) y un ancho de banda total agregado de 9 Gbps. Alcance máximo de 400 metros utilizando cableado de fibra OM4 con conectores LC. Incluye puertos BNC configurables para entrada/salida y canal de retorno, así como interfaz RS-232 para paso de señal de control y Tally. Carcasa metálica compatible con montaje en tripode o superficies planas.
