MuxLab IMU-500733 - Kit de Extensión 6G-SDI sobre Ethernet (UTP) - Solución Multicanal 4K Profesional

MuxLab IMU-500733 - Kit de Extensión 6G-SDI sobre Ethernet (UTP) - Solución Multicanal 4K Profesional

El MuxLab IMU-500733 representa la vanguardia en la transmisión de video profesional, diseñado para superar las limitaciones de distancia del cableado coaxial tradicional sin comprometer la calidad de la señal. Este avanzado kit extensor permite transmitir señales de video SDI de ultra alta definición, incluyendo resoluciones 4K a 30Hz, utilizando un único y económico cable de red Cat 5e o Cat 6. Su ingeniería robusta lo convierte en una herramienta indispensable para estudios de transmisión, producción de cine y eventos en vivo donde la fiabilidad es crítica.

Lo que distingue al modelo 500733 es su extraordinaria versatilidad multicanal. Gracias a su diseño inteligente, este dispositivo no funciona solo como un extensor de una sola señal 6G-SDI; tiene la capacidad única de gestionar múltiples configuraciones de ancho de banda. Puede transmitir simultáneamente una fuente 6G-SDI, dos fuentes 3G-SDI o hasta cuatro fuentes HD-SDI independientes a través del mismo enlace UTP. Esto permite a los ingenieros de video reemplazar hasta cuatro tiradas de cable coaxial BNC por un solo cable Ethernet, simplificando drásticamente la infraestructura de cableado y reduciendo costos de instalación.

Además de la transmisión de video, el sistema integra capacidades de control y alimentación avanzadas. Cuenta con soporte para PoE (Power over Ethernet), lo que permite que el transmisor reciba energía directamente desde el receptor, eliminando la necesidad de fuentes de alimentación adicionales en el lado de la cámara. También incluye un paso de señal RS-232 bidireccional y canales Ethernet adicionales para retorno de señal, ideales para tally lights, unidades de control de cámara (CCU) o monitoreo AV remoto.

Características Principales

• Transmisión de Largo Alcance: Extiende señales SDI hasta 100 metros (330 pies) manteniendo una integridad de señal perfecta mediante cable UTP estándar.
• Soporte Multi-Resolución 4K: Capaz de manejar resoluciones cinematográficas de hasta 4096x2160 @ 24/25Hz y 3840x2160 @ 30Hz.
• Flexibilidad de Entradas/Salidas: Equipado con 4 conectores BNC en cada unidad, permitiendo configuraciones 1x 6G-SDI, 2x 3G-SDI o 4x HD-SDI.

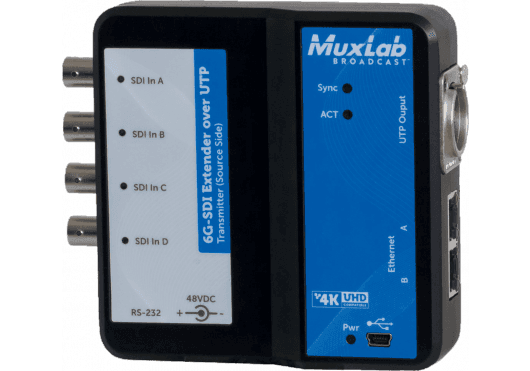

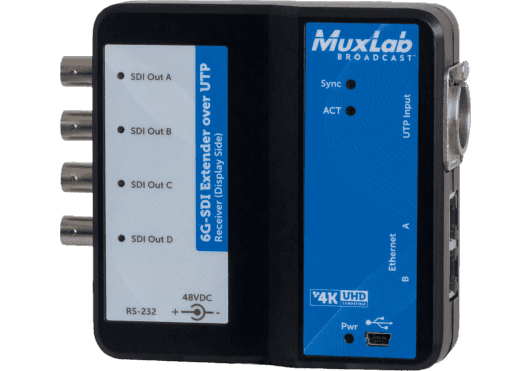

• Alimentación PoE Inteligente: El receptor (RX) puede alimentar al transmisor (TX) a través del cable de red, facilitando instalaciones en lugares de difícil acceso.
• Diagnóstico Integrado: Indicadores LED para sincronización de enlace, estado de alimentación y detección automática del tipo de señal SDI.
• Canal de Retorno y Control: Incluye puertos Ethernet adicionales para monitoreo y bloque de terminales para control RS-232.

Beneficios del Producto

Para los integradores de sistemas y profesionales del broadcast, el MuxLab 500733 ofrece una reducción masiva en la complejidad del cableado. Al consolidar cuatro señales de video HD o una señal 4K en un solo cable de red, se ahorra tiempo valioso durante el montaje y desmontaje en eventos. La carcasa de aluminio fundido garantiza durabilidad en entornos exigentes, mientras que la capacidad de actualización de firmware vía USB asegura que la inversión esté protegida contra futuros estándares.

Casos de Uso

• Producción de Cine y TV: Envío de señales desde cámaras 4K principales a monitores de dirección o grabadores remotos.
• Eventos en Vivo y Unidades Móviles (OB Vans): Conexión de múltiples cámaras HD en el escenario hacia la mesa de mezclas con un cableado mínimo.
• Estudios de Noticias: Gestión de señales de teleprompter, retorno de video y control de cámara CCU simultáneamente.
• Imágenes Médicas: Transmisión de video de alta fidelidad desde quirófanos a salas de observación o auditorios de enseñanza.

Preguntas Frecuentes

• ¿El kit incluye tanto el transmisor como el receptor?
  Sí, el producto es un kit completo que incluye la unidad transmisora (TX) y la receptora (RX).
• ¿Qué tipo de cable de red debo usar?
  Se recomienda encarecidamente el uso de cable Cat 5e o Cat 6 de alta calidad (preferiblemente blindado/STP en entornos con ruido eléctrico) para garantizar la distancia máxima de 100 metros.
• ¿Necesito enchufar ambos dispositivos a la corriente?
  No necesariamente. Gracias a la función PoE, si conectas la fuente de alimentación al Receptor, este puede enviar energía al Transmisor a través del cable Ethernet.
• ¿Puedo usarlo para conectar 4 cámaras de seguridad HD?
  Sí, siempre que sean cámaras con salida HD-SDI estándar, el dispositivo puede transportar las 4 señales simultáneamente por el mismo cable UTP.

Descripción para proyectos

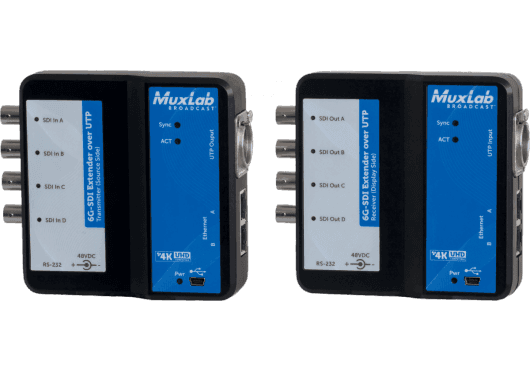

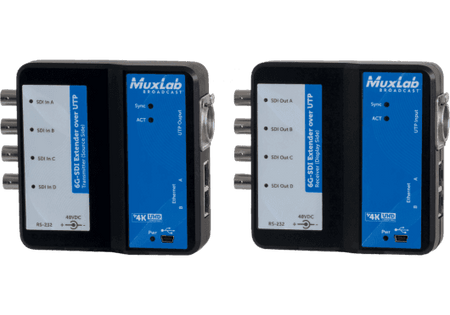

Extensor de señal de video profesional 6G-SDI sobre UTP capaz de transmitir resoluciones hasta 4K (3840x2160 @ 30Hz) a una distancia máxima de 100 metros utilizando cable Cat5e/6. El sistema consta de un transmisor y un receptor en carcasa de aluminio fundido, soportando configuraciones de ancho de banda flexibles: 1 canal 6G-SDI, 2 canales 3G-SDI o 4 canales HD-SDI simultáneos. Incluye soporte para Power over Ethernet (PoE) para alimentación remota del transmisor, paso de señal RS-232 para control CCU, y puertos Ethernet auxiliares para canal de retorno. Cumple con los estándares SMPTE 292M, 424M y 2081.
