Midas DN4816-I - Interfaz StageConnect de 16 Entradas

Midas DN4816-I - Interfaz StageConnect de 16 Entradas

La interfaz de audio Midas DN4816-I representa una solución avanzada y altamente eficiente para los profesionales del sonido que necesitan conectar entradas de línea adicionales a su sistema de monitores o a la consola de mezcla principal (FOH). Este dispositivo ha sido diseñado para simplificar infraestructuras de audio complejas, eliminando la necesidad de utilizar mangueras analógicas pesadas, complejas de instalar y propensas a generar ruido residual en grandes configuraciones.

En el corazón de este equipo se encuentra la innovadora tecnología StageConnect, que permite transmitir de forma fluida hasta 32 canales de audio digital utilizando un único cable estándar. De esta forma, el equipo se convierte en una herramienta fundamental para ampliar la capacidad de cualquier montaje, ofreciendo un flujo de señal impecable para recibir señales de micrófonos inalámbricos, reproductores externos u otras fuentes de nivel de línea.

El rendimiento sonoro mantiene el estándar de alta exigencia propio del fabricante, operando con una conversión analógica a digital de 24 bits y frecuencias de muestreo de hasta 48 kHz en formato PCM sin compresión. Todo este procesamiento se logra con una latencia ultrabaja, asegurando una sincronización perfecta, requisito indispensable para aplicaciones en directo y sistemas de monitorización en tiempo real.

Características principales

• 16 entradas analógicas: Conectores XLR balanceados de alta calidad para recibir múltiples fuentes manteniendo una fidelidad sonora absoluta.
• Integración StageConnect: Transmisión bidireccional de hasta 32 canales de audio utilizando un solo cable XLR de 110 ohmios, soportando distancias de hasta 40 metros.
• Compatibilidad Ultranet: Incluye dos salidas RJ45 para enviar señales directamente a mezcladores de monitorización personal o sistemas de altavoces compatibles.
• Latencia ultrabaja: Procesamiento inferior a un milisegundo que garantiza un rendimiento impecable sin retardos audibles.
• Expansión en cascada: Capacidad de conectar dos unidades de forma conjunta para consolidar 32 canales de entrada analógica desde una sola ubicación.
• Alimentación versátil: Capacidad de recibir energía mediante el propio bus del cable StageConnect o empleando el adaptador de corriente externo incluido.
• Conectividad para mantenimiento: Puerto USB tipo B dedicado exclusivamente a la actualización y mantenimiento del firmware del sistema.

Beneficios para el entorno profesional

Este dispositivo transforma radicalmente la manera en que los ingenieros de sonido configuran y gestionan el escenario. Al centralizar 16 entradas analógicas y convertirlas en un único flujo digital de alta velocidad, se reduce drásticamente el tiempo empleado en el montaje y desmontaje. El uso de cableado convencional para la red abaratando los costes de despliegue y facilita la resolución de problemas durante las producciones más exigentes. Además, la excelente calidad de conversión A/D asegura que el material de audio capturado mantenga toda su dinámica original, respondiendo con eficacia en giras, producciones teatrales y eventos corporativos de gran envergadura.

Casos de uso

La unidad destaca de forma especial en entornos donde la optimización del espacio y la limpieza del cableado son absolutamente prioritarias. Es un equipo habitual en racks de escenario para agrupar todas las salidas de los receptores de micrófonos inalámbricos y enviarlas digitalmente a la mesa de mezcla frontal. También resulta indispensable para sistemas de monitorización in-ear, donde las señales pueden inyectarse en la red Ultranet de manera directa, ofreciendo a los intérpretes un control total sobre su mezcla.

Preguntas frecuentes

¿Qué tipo de cable se necesita para establecer la conexión StageConnect?

Para asegurar un rendimiento estable y sin pérdidas, se requiere un cable XLR balanceado o DMX estándar con una impedancia de 110 ohmios. Esto permite realizar conexiones seguras a distancias de hasta 40 metros entre los dispositivos compatibles.

¿Es posible montar este equipo de forma permanente en un rack estándar?

Sí, el chasis está diseñado bajo un estándar de 1U, lo que facilita su integración directa en cualquier flight case de gira o en armarios rack para instalaciones fijas.

¿Se requiere hardware adicional para utilizar la red Ultranet?

No es necesario añadir hardware intermedio. Las salidas Ultranet integradas permiten la conexión directa mediante cables de red CAT5e hacia cualquier mezclador personal o altavoz que soporte este protocolo de comunicación.

Descripción para proyectos

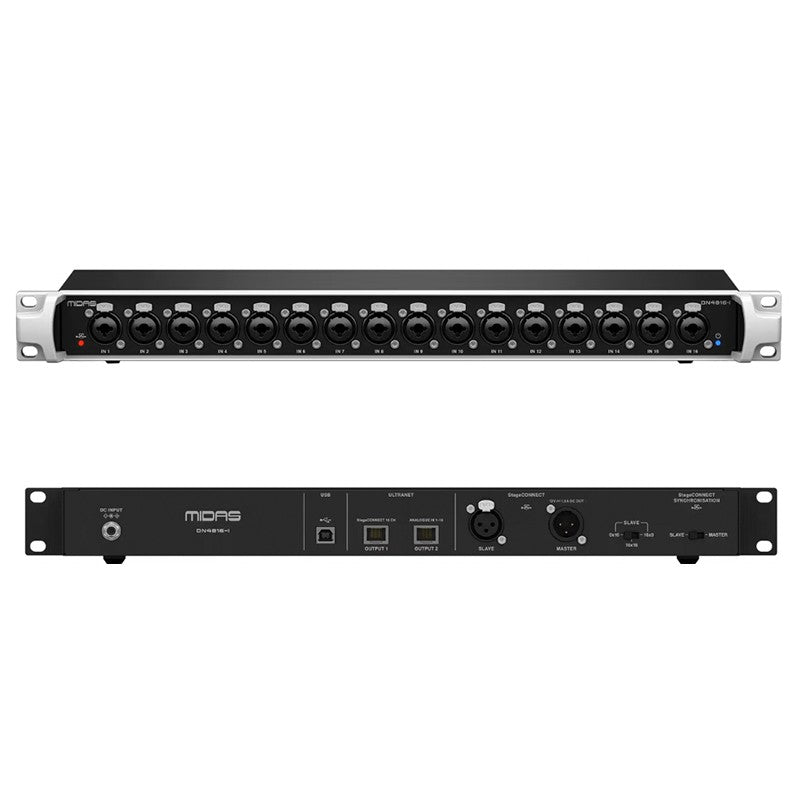

Interfaz de audio en formato rack 1U provista de 16 entradas analógicas mediante conectores XLR balanceados. Incorpora interfaz StageConnect para la transmisión y recepción de hasta 32 canales de audio digital PCM (24 bits a 44.1 o 48 kHz) mediante un cable XLR de 110 ohmios, con una latencia total inferior a 1 milisegundo. Dispone de dos puertos de salida Ultranet tipo RJ45 y un puerto USB tipo B. El sistema admite alimentación a través de bus StageConnect o mediante fuente externa de 12 V DC. Dimensiones físicas de 483 x 169 x 49 mm y un peso de 2,2 kg.
