JBL Professional CSA-2300Z - Amplificador comercial de 2 × 300 W con 70/100 V integrados, control CSR-V y RS-232 (2U)

JBL Professional CSA-2300Z - Amplificador comercial de 2 × 300 W con 70/100 V integrados, control CSR-V y RS-232 (2U)

El JBL Professional CSA-2300Z es un amplificador de instalación de dos canales que entrega 300 W por canal tanto en 4/8 Ω como en redes de 70 V/100 V gracias a su transformador de salida integrado. Diseñado para sonorización comercial y public address, ofrece operación sencilla con controles de graves y agudos independientes por canal (±12 dB) y anillos iluminados en el frontal. Incorpora entradas balanceadas en Euroblock y RCA, bornes tipo barrier strip para altavoces y dos puertos RJ-45 (uno por canal) para control de volumen remoto CSR-V. Para integración avanzada, el conector RJ-45 del Canal 1 permite control RS-232 (volumen, mute y modo de reposo). Su formato 2U, la función Sleep mode con desactivación y la eficiencia de la plataforma DriveCore™ aseguran rendimiento fiable y consumo contenido en instalaciones 24/7.

Características principales

• Potencia: 2 × 300 W (1 kHz, ≤ 0,5 % THD) en 4/8 Ω o en 70/100 V con pérdida de inserción ≤ 1 dB.
• Conmutación de salida: baja impedancia o Hi-Z 70/100 V; en modo Hi-Z se activa filtro paso alto de 70 Hz automático.
• Entradas: Euroblock balanceada (20 kΩ) y RCA (10 kΩ, suma mono) por canal.

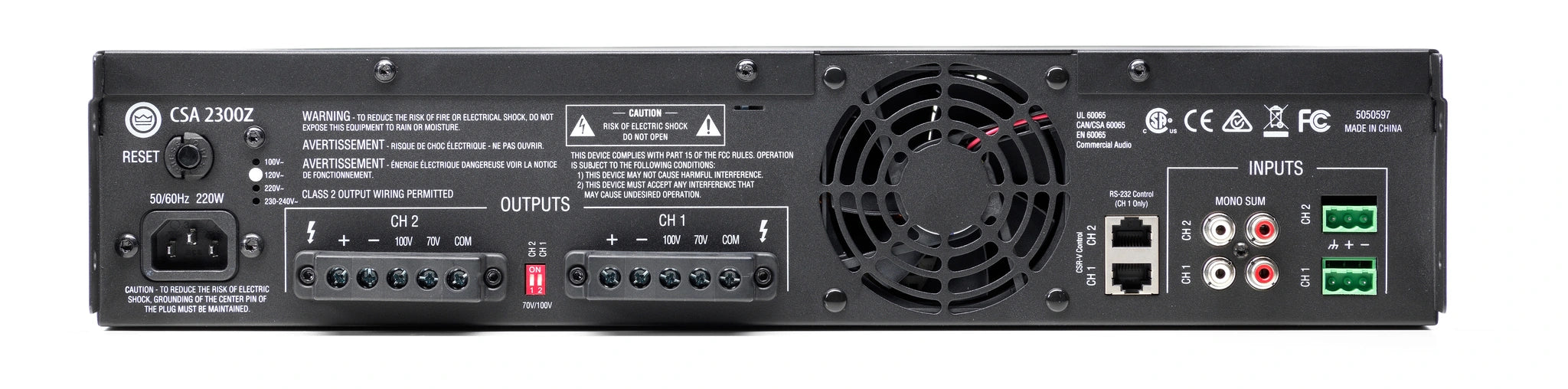

• Salidas de altavoz: barrier strip profesional para 4/8 Ω y bornes dedicados de 70 V/100 V/COM.
• Control de tono por canal: Bass ±12 dB @100 Hz y Treble ±12 dB @10 kHz.
• Remoto de pared: 2 × RJ-45 (uno por canal) para panel CSR-V con cable Cat 5.
• Control RS-232: comandos para mute, sleep y volumen (vía RJ-45 del Canal 1).
• Modo reposo (Sleep mode) con opción de desactivación; diseño eficiente DriveCore™.
• Formato físico: 2U, 432 × 274 × 89 mm (An × F × Al); peso neto 8,05 kg.

Prestaciones de audio

• Respuesta en frecuencia (8 Ω): 20 Hz – 20 kHz (±1 dB).
• THD: < 0,5 % (20 Hz–20 kHz a potencia nominal).
• Relación señal/ruido: > 97 dB (A-ponderado, 22 kHz BW).
• Sensibilidad de entrada (8 Ω): balanceada 0,775 Vrms; RCA 0,300 Vrms. Nivel máx. de entrada: +22 dBu.
• Diafonía: < −70 dB (A-w, 1 kHz, ref. potencia nominal).
• Cargas mínimas: 4 Ω (baja Z) · 12 Ω (70 V) · 24 Ω (100 V).

Beneficios del producto

• Un amplificador, múltiples escenarios: trabaja en 4/8 Ω o 70/100 V sin accesorios externos.
• Operación intuitiva: ecualización básica por canal y anillos iluminados para lectura rápida del estado.
• Control local y remoto: volumen desde pared con CSR-V y automatización/monitorización vía RS-232.
• Eficiencia y continuidad: diseño de instalación con Sleep mode y electrónica DriveCore™ de alta fiabilidad.

Casos de uso

• Retail, hostelería y restauración: música ambiental y avisos por zonas en líneas 70/100 V.
• Educación y corporativo: auditorios pequeños, aulas y áreas comunes con control mural de nivel.
• Centros deportivos, museos y edificios públicos: sistemas distribuidos de alta cobertura con baja complejidad.

Preguntas frecuentes

• ¿Cómo selecciono 70/100 V? Activa el conmutador Hi-Z y conecta a los bornes de 70 V/100 V y COM; se aplica automáticamente un HPF de 70 Hz.
• ¿Hay control remoto por pared? Sí, con CSR-V (uno por canal si se desea) mediante RJ-45 y cable Cat 5.
• ¿Para qué sirve el RS-232? Permite controlar volumen, mute y modo reposo desde sistemas externos (vía RJ-45 del Canal 1).
• ¿Puedo mezclar baja Z y 70/100 V en la misma salida? No. Cada canal debe operar o en baja impedancia o en alta Z.

Descripción para proyectos

Amplificador comercial JBL CSA-2300Z: 2 × 300 W (1 kHz, ≤ 0,5 % THD) en 4/8 Ω o 70/100 V (pérdida ≤ 1 dB); respuesta (8 Ω) 20 Hz–20 kHz (±1 dB); SNR > 97 dB (A); sensibilidad de entrada 0,775 Vrms (bal.) / 0,300 Vrms (RCA); +22 dBu máx. entrada; diafonía < −70 dB; controles de tono por canal Bass ±12 dB @100 Hz, Treble ±12 dB @10 kHz; entradas Euroblock y RCA por canal; salidas barrier strip (4/8 Ω, 70/100 V, COM); cargas mínimas 4 Ω / 12 Ω / 24 Ω (baja Z/70 V/100 V); 2 × RJ-45 para CSR-V; RS-232 por RJ-45 del Canal 1; Sleep mode con desactivación; 432 × 274 × 89 mm (An × F × Al), peso 8,05 kg (envío 9,35 kg), 2U.
