JBL Professional AM5212-95 - Altavoz pasivo de 2 vías (12″) con guía PT 90° × 50°

JBL Professional AM5212-95 - Altavoz pasivo de 2 vías (12″) con guía PT 90° × 50°

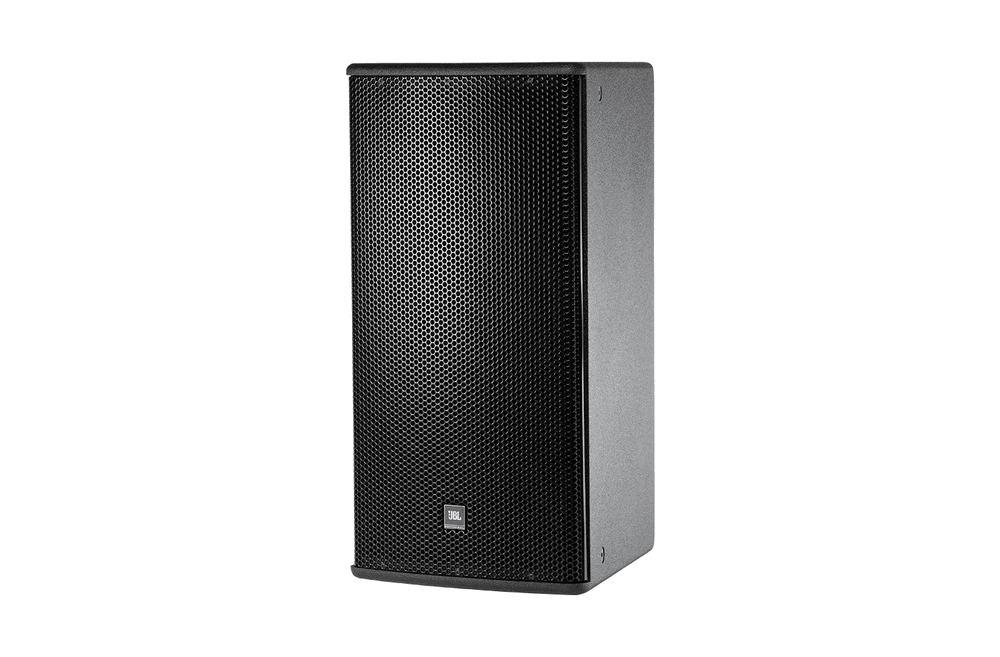

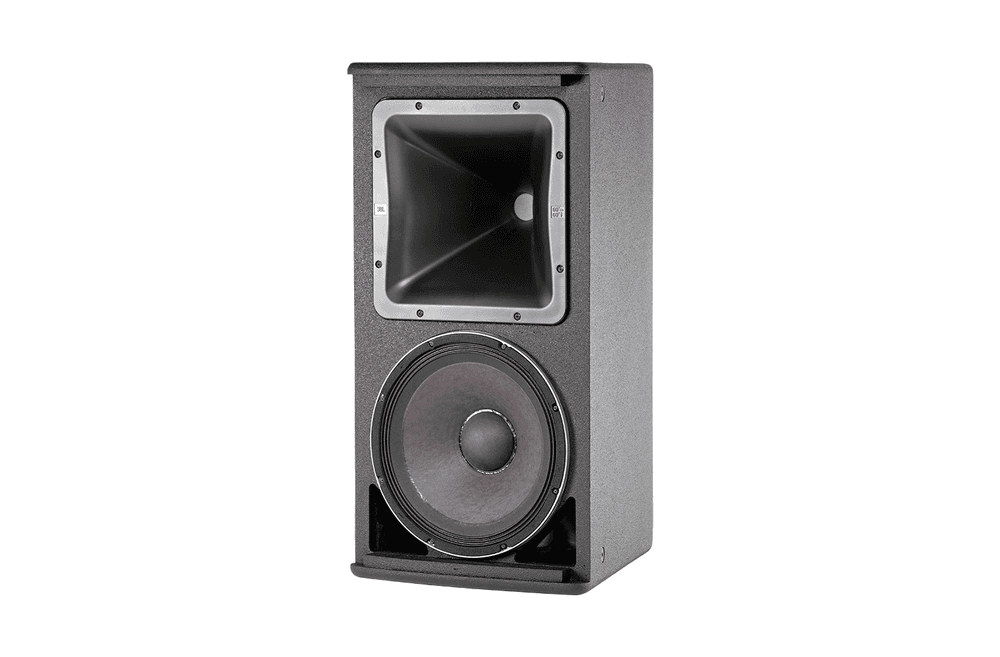

El JBL Professional AM5212-95 es un sistema de altavoces de rango completo, 2 vías y potencia media de la serie AE. Combina el woofer Differential Drive® 262H-1 de 300 mm (12″) —doble bobina de 50,8 mm y doble entrehierro magnético— con el motor de compresión 2408H-1 de salida de 38 mm (1,5″). La guía de ondas PT™ Progressive Transition de gran formato ofrece una cobertura nominal de 90° × 50° con excelente control del patrón y es giratoria, lo que permite instalar el sistema en orientación vertical u horizontal manteniendo la directividad.

El AM5212-95 puede operar en modo pasivo o biamplificado (conmutable), y dispone de afinaciones FIR oficiales para ambos modos, con respuesta en frecuencia y fase optimizada para mayor uniformidad de cobertura. El recinto es trapezoidal, construido en contrachapado de abedul de 16 mm (11 capas) con acabado DuraFlex™, integra 15 puntos M10 para suspensión, rejilla de acero perforado de 14 gauge con espuma acústica y conectividad NL4 Speakon® + bornero CE en paralelo (acepta conductores de hasta 5,2 mm² o espátulas de 9 mm). Está disponible en negro, en blanco (bajo pedido) y en versiones WRC/WRX resistentes a la intemperie.

Características principales

• Cobertura 90° × 50° con guía PT™ de gran formato giratoria (vertical u horizontal).
• Transductores JBL: LF 262H-1 (12″, doble bobina de 2″) + HF 2408H-1 (salida 38 mm, bobina 38 mm).
• Modos conmutables: Bi-amp / Pasivo con filtro pasivo de alta pendiente.
• Respuesta del sistema: 43 Hz – 18 kHz (±3 dB) • Rango (−10 dB): 37 Hz – 20 kHz.
• Sensibilidad del sistema (1 W/1 m, pasivo): 96 dB SPL; SPL máx pasivo: 121 dB continuo / 127 dB pico.
• Directividad: Q ≈ 11,0 • DI ≈ 10,4 dB.
• Conectividad: 1 × NL4 Speakon® + bornero CE en paralelo (loop-through).
• Recinto: abedul 11 capas de 16 mm, acabado DuraFlex™, rejilla de acero 14 gauge con espuma.
• Puntos de suspensión: 15 × M10 (4 arriba, 4 abajo, 2 por lado, 3 traseros); accesorios: U-Bracket MTU-3 y cáncamos forjados M10 × 35 mm.
• Entorno: ensayos Mil-Std 810; clasificación IP-x3.
• Acabados: Negro, blanco (bajo pedido) y versiones WRC/WRX para intemperie.

Beneficios del producto

• Cobertura controlada y homogénea: la guía PT™ 90° × 50° reduce reflexiones y mejora la inteligibilidad en espacios de media/gran escala.
• Flexibilidad de instalación: trompeta giratoria y 15 puntos M10 para montaje en pared, techo o clústeres.
• Integración sencilla: operación pasiva o bi-amp y afinaciones FIR oficiales para una respuesta consistente entre cajas.
• Construcción profesional: recinto de abedul con DuraFlex™, rejilla robusta y conectividad Speakon + bornero para cableado en bucle.
• Preparado para exteriores: opciones WRC/WRX con sellado y acabados específicos.

Casos de uso

• Teatros, auditorios, templos y salas polivalentes que requieren cobertura 90° × 50° y alta inteligibilidad.
• Clubs y salas de directo como punto de fuente principal o fill de área.
• Instalaciones exteriores en versiones WRC/WRX para áreas cubiertas o exposición directa.

Instalación y conectividad

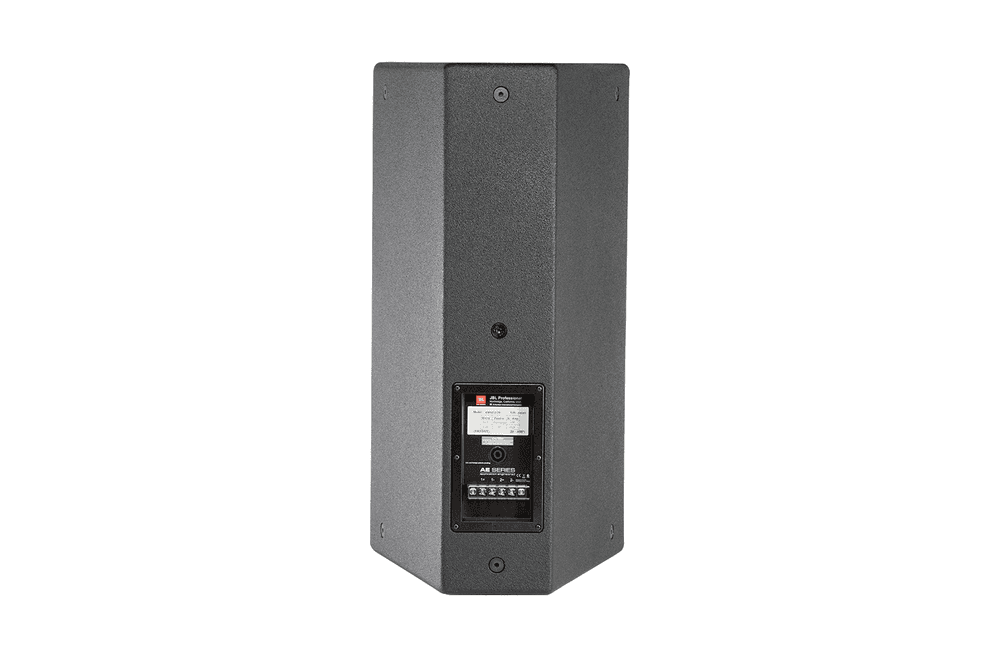

Entradas NL4 Speakon® y bornero CE en paralelo para facilitar el loop-through. El bornero acepta conductores de hasta 5,2 mm² o espátulas de 9 mm. Para suspensión segura, el gabinete incorpora 15 puntos M10 (4 arriba, 4 abajo, 2 por lado, 3 traseros). Accesorios oficiales: U-Bracket MTU-3 y cáncamos forjados M10 × 35 mm.

Notas técnicas

La frecuencia de cruce pasiva indicada en documentación reciente es 1,5 kHz; en versiones de hoja de datos anteriores figura 1,4 kHz. Para proyectos, use la especificación vigente y los presets FIR más recientes.

Descripción para proyectos

Altavoz pasivo de 2 vías (12″) con cobertura 90° × 50°; modos biamplificado/pasivo conmutable; LF 1 × 300 mm JBL 262H-1 (bobina dual 50,8 mm); HF 2408H-1 (salida 38 mm) sobre guía PT-H95HF-1; respuesta 43 Hz–18 kHz (±3 dB) / rango 37 Hz–20 kHz (−10 dB); sensibilidad de sistema 96 dB (1 W/1 m, pasivo); SPL máx pasivo 121 dB continuo / 127 dB pico; potencia del sistema (IEC, pasivo) 300 W continuos / 1200 W pico; directividad Q ≈ 11,0 / DI ≈ 10,4 dB; conectores NL4 + bornero CE; recinto trapezoidal de abedul 16 mm con DuraFlex™; 15 puntos M10; IP-x3; dimensiones (Al × An × Pr) 713 × 371 × 458 mm (orientación vertical); peso 20,2 kg; accesorios: U-Bracket MTU-3 y cáncamos M10 × 35 mm; acabados Negro/Blanco y versiones WRC/WRX.
