JBL Professional AM5212-66 - Sistema de altavoces de 2 vías (12″) con cobertura 60° × 60°

JBL Professional AM5212-66 - Sistema de altavoces de 2 vías (12″) con cobertura 60° × 60°

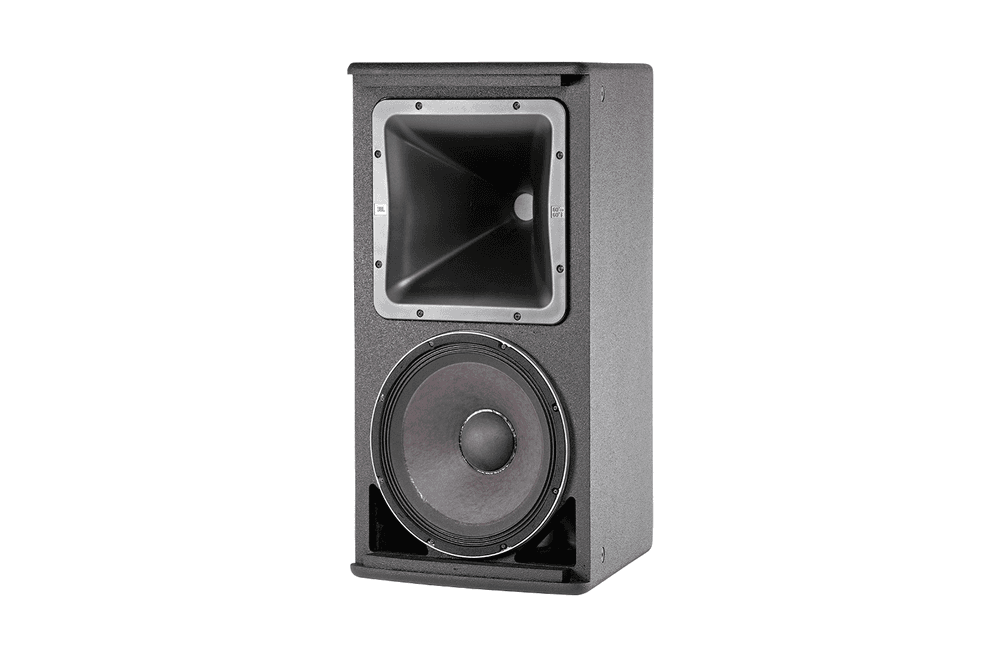

El JBL Professional AM5212-66 es un altavoz pasivo de 2 vías y rango completo de la serie AE, diseñado para instalaciones que requieren cobertura 60° × 60° con control preciso del patrón, alta inteligibilidad y fiabilidad en uso continuo. Integra el woofer Differential Drive® 262H-1 de 300 mm (doble bobina y doble entrehierro) y el driver de compresión 2408H-1 con salida de 38 mm, montado en una guía de ondas PT™ de gran formato giratoria, que permite mantener la directividad tanto en orientación vertical como horizontal. El recinto trapezoidal de abedul (16 mm) con acabado DuraFlex™, la rejilla de acero 14 gauge con espuma acústica y los 15 puntos M10 de suspensión aseguran un rendimiento robusto en auditorios, teatros, espacios de culto, clubes y recintos deportivos. El sistema es Bi-Amp/Pasivo conmutable y dispone de sintonizaciones FIR oficiales para ambos modos.

Características principales

• Cobertura nominal 60° × 60° mediante guía PT™ de gran formato giratoria.
• Transductores JBL: LF 262H-1 (12″, bobina dual de 2″) y HF 2408H-1 (salida 38 mm).
• Modos conmutables: Bi-Amp o Pasivo con filtro de alta pendiente.
• Respuesta: 43 Hz – 20 kHz (±3 dB) • rango: 37 Hz – 20 kHz (−10 dB).
• Sensibilidad de sistema (1 W/1 m, pasivo): 96 dB SPL • SPL máx. pasivo: 121 dB continuo / 127 dB pico.
• Directividad: Q ≈ 13,4 • DI ≈ 11,3 dB.

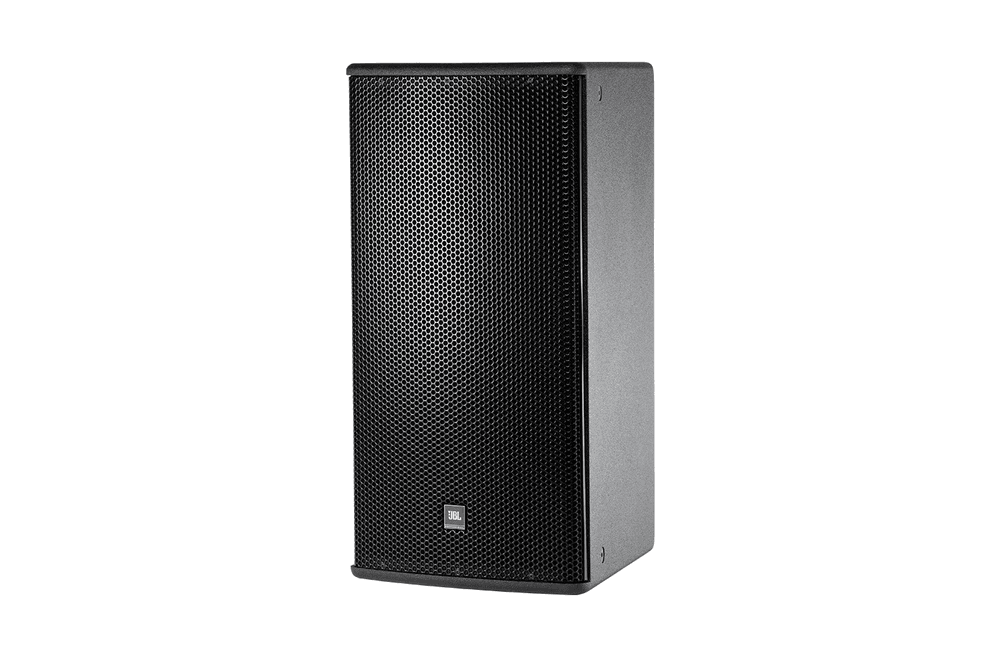

• Construcción: contrachapado de abedul de 16 mm, acabado DuraFlex™, rejilla de acero perforado 14 gauge con espuma acústica.
• Conectividad: NL4 Neutrik Speakon® + bornero CE en paralelo (loop-through).
• Instalación: 15 puntos M10 (4 arriba, 4 abajo, 2 por lado, 3 traseros); accesorio en U MTU-3 opcional.
• Entorno: ensayos Mil-Std 810 • IP-x3.
• Acabados: Negro, blanco (bajo pedido) y versiones WRC/WRX resistentes a la intemperie.

Beneficios del producto

• Cobertura uniforme y controlada: el patrón 60° × 60° concentra la energía donde se necesita y reduce reflexiones, mejorando la inteligibilidad.
• Flexibilidad de integración: guía giratoria, múltiples puntos M10 y accesorios oficiales simplifican el rigging en pared, techo o clústeres.
• Consistencia sonora: presets FIR para bi-amp y pasivo optimizan respuesta en frecuencia y fase entre cajas.
• Fiabilidad profesional: mueble de abedul con DuraFlex™, rejilla robusta y conectividad Speakon + bornero para cableado en bucle.
• Preparado para exteriores: opciones WRC/WRX para instalaciones en intemperie (dimensiones específicas en esas variantes).

Casos de uso

• Teatros, auditorios, worship y espacios polivalentes que requieren cobertura 60° × 60°.
• Clubs y salas de conciertos como fuente principal o refuerzo zonal con alta inteligibilidad.
• Recintos deportivos y áreas temáticas que demandan robustez y consistencia de patrón.

Instalación y conectividad

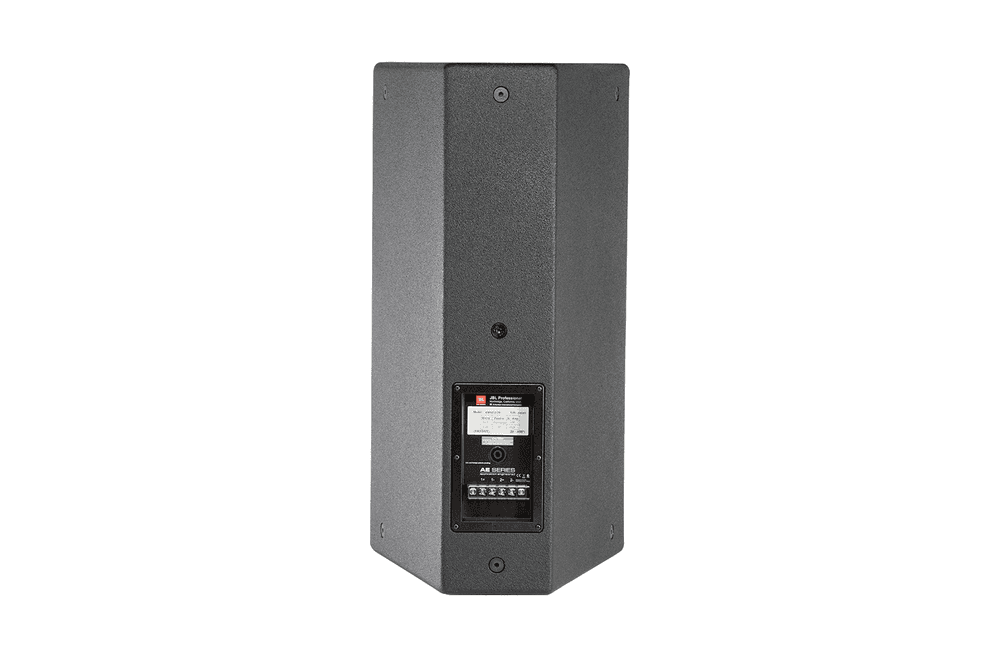

Entradas NL4 Speakon® y bornero CE en paralelo (admite hasta 5,2 mm² o espátulas de 9 mm) para facilitar el loop-through. El recinto incorpora 15 puntos M10 (4 arriba, 4 abajo, 2 por lado, 3 traseros) y es compatible con el soporte en U MTU-3 y cáncamos forjados M10 × 35 mm.

Notas técnicas

La frecuencia de cruce pasiva figura como 1,5 kHz en la ficha de producto vigente, mientras que la hoja de especificaciones de 2016 indica 2 kHz. Para proyectos, utilice los presets FIR y documentación más recientes. En modelos WRC/WRX las dimensiones pueden diferir respecto a la versión estándar debido al sellado y herrajes de intemperie.

Descripción para proyectos

Altavoz pasivo de 2 vías (12″) con cobertura 60° × 60°; modos Bi-Amp/Pasivo conmutable; LF 1 × 300 mm JBL 262H-1 (bobina dual 50,8 mm); HF JBL 2408H-1 (salida 38 mm) sobre guía PT-H66HF-1 giratoria; respuesta 43 Hz–20 kHz (±3 dB) / rango 37 Hz–20 kHz (−10 dB); sensibilidad del sistema 96 dB (1 W/1 m, pasivo); potencia del sistema (IEC, pasivo) 300 W continuos / 1200 W pico; directividad Q ≈ 13,4 / DI ≈ 11,3 dB; conectores NL4 + bornero CE en paralelo; recinto trapezoidal de abedul 16 mm con DuraFlex™; 15 puntos M10; IP-x3; dimensiones (Al × An × Pr) 713 × 371 × 458 mm; peso 20,2 kg; accesorios: U-Bracket MTU-3 y cáncamos M10 × 35 mm; acabados negro/blanco y versiones WRC/WRX.
